Датчик рентгенофлуоресцентного аналізатора

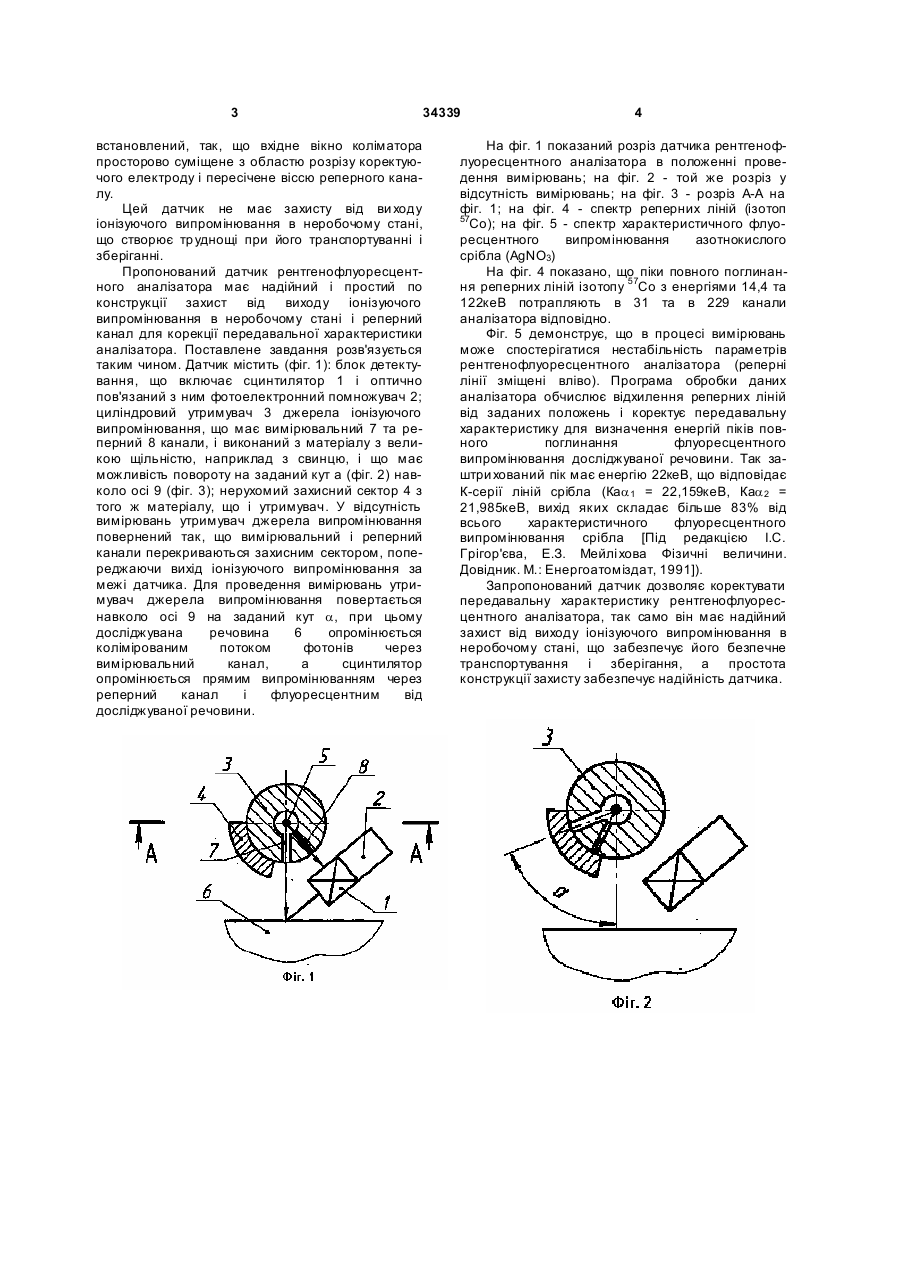

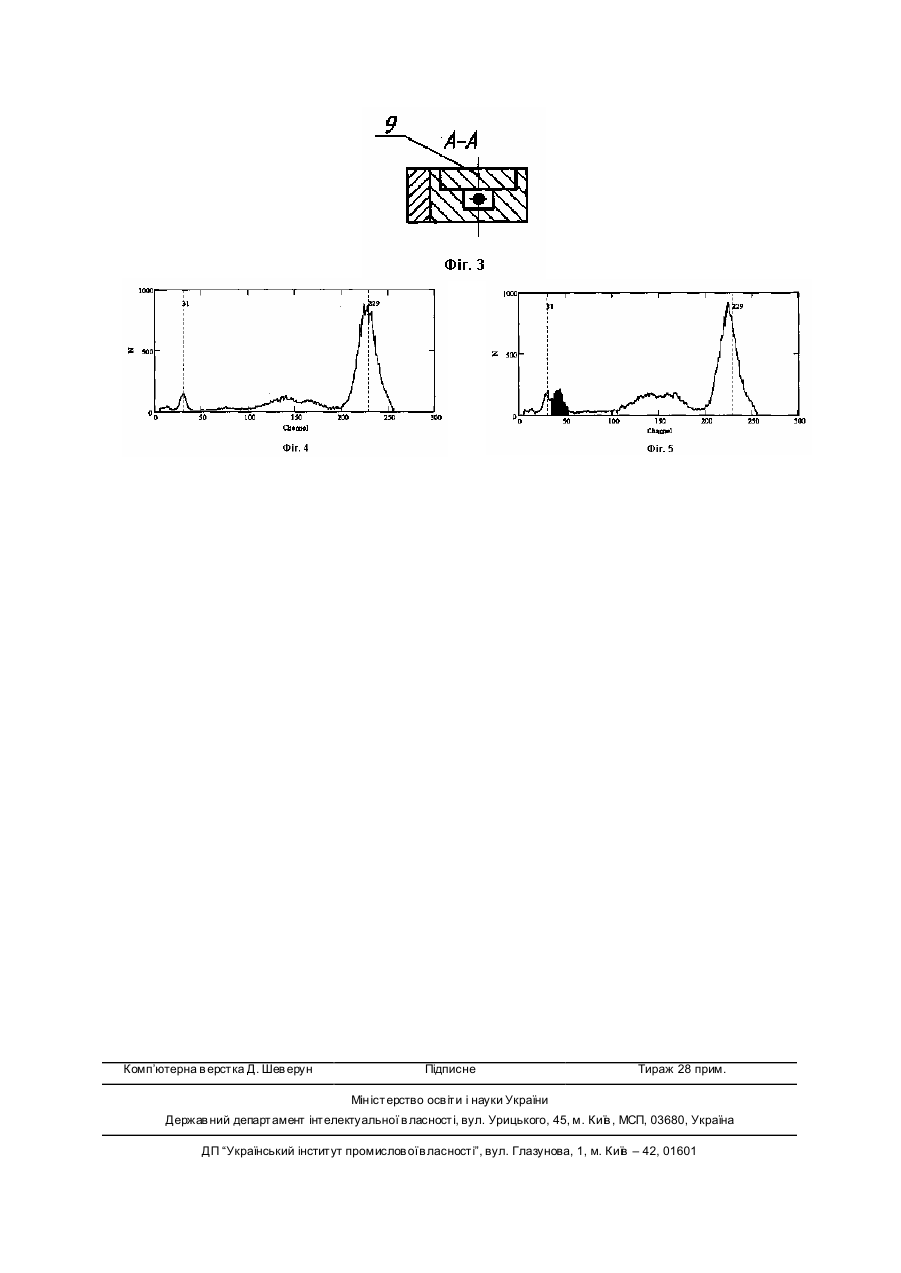

Датчик рентгенофлуоресцентного аналізатора, що містить блок детектування, що включає сцинтилятор і оптично пов'язаний з ним фотоелектронний помножувач, утримувач джерела іонізуючого випромінювання, виконаний з матеріалу з великою щільністю, нерухомий захисний сектор з 3 34339 встановлений, так, що вхідне вікно коліматора просторово суміщене з областю розрізу коректуючого електроду і пересічене віссю реперного каналу. Цей датчик не має захисту від ви ходу іонізуючого випромінювання в неробочому стані, що створює тр уднощі при його транспортуванні і зберіганні. Пропонований датчик рентгенофлуоресцентного аналізатора має надійний і простий по конструкції захист від виходу іонізуючого випромінювання в неробочому стані і реперний канал для корекції передавальної характеристики аналізатора. Поставлене завдання розв'язується таким чином. Датчик містить (фіг. 1): блок детектування, що включає сцинтилятор 1 і оптично пов'язаний з ним фотоелектронний помножувач 2; циліндровий утримувач 3 джерела іонізуючого випромінювання, що має вимірювальний 7 та реперний 8 канали, і виконаний з матеріалу з великою щільністю, наприклад з свинцю, і що має можливість повороту на заданий кут а (фіг. 2) навколо осі 9 (фіг. 3); нерухомий захисний сектор 4 з того ж матеріалу, що і утримувач. У відсутність вимірювань утримувач джерела випромінювання повернений так, що вимірювальний і реперний канали перекриваються захисним сектором, попереджаючи вихід іонізуючого випромінювання за межі датчика. Для проведення вимірювань утримувач джерела випромінювання повертається навколо осі 9 на заданий кут a, при цьому досліджувана речовина 6 опромінюється колімірованим потоком фотонів через вимірювальний канал, а сцинтилятор опромінюється прямим випромінюванням через реперний канал і флуоресцентним від досліджуваної речовини. 4 На фіг. 1 показаний розріз датчика рентгенофлуоресцентного аналізатора в положенні проведення вимірювань; на фіг. 2 - той же розріз у відсутність вимірювань; на фіг. 3 - розріз А-А на фіг. 1; на фіг. 4 - спектр реперних ліній (ізотоп 57 Со); на фіг. 5 - спектр характеристичного флуоресцентного випромінювання азотнокислого срібла (AgNO3) На фіг. 4 показано, що піки повного поглинання реперних ліній ізотопу 57Со з енергіями 14,4 та 122кеВ потрапляють в 31 та в 229 канали аналізатора відповідно. Фіг. 5 демонструє, що в процесі вимірювань може спостерігатися нестабільність параметрів рентгенофлуоресцентного аналізатора (реперні лінії зміщені вліво). Програма обробки даних аналізатора обчислює відхилення реперних ліній від заданих положень і коректує передавальну характеристику для визначення енергій піків повного поглинання флуоресцентного випромінювання досліджуваної речовини. Так заштри хований пік має енергію 22кеВ, що відповідає К-серії ліній срібла (Каa 1 = 22,159кеВ, Каa 2 = 21,985кеВ, вихід яких складає більше 83% від всього характеристичного флуоресцентного випромінювання срібла [Під редакцією І.С. Грігор'єва, Е.З. Мейлі хова Фізичні величини. Довідник. М.: Енергоатоміздат, 1991]). Запропонований датчик дозволяє коректувати передавальну характеристику рентгенофлуоресцентного аналізатора, так само він має надійний захист від виходу іонізуючого випромінювання в неробочому стані, що забезпечує його безпечне транспортування і зберігання, а простота конструкції захисту забезпечує надійність датчика. Комп’ютерна в ерстка Д. Шев ерун Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
