Пускорегулюючий пристрій для люмінесцентних ламп
Номер патенту: 34301
Опубліковано: 15.02.2001
Автори: Брезінський Володимир Георгійович, Намітоков Кемаль Кадирович, Аветісов Генадій Ернстович
Текст

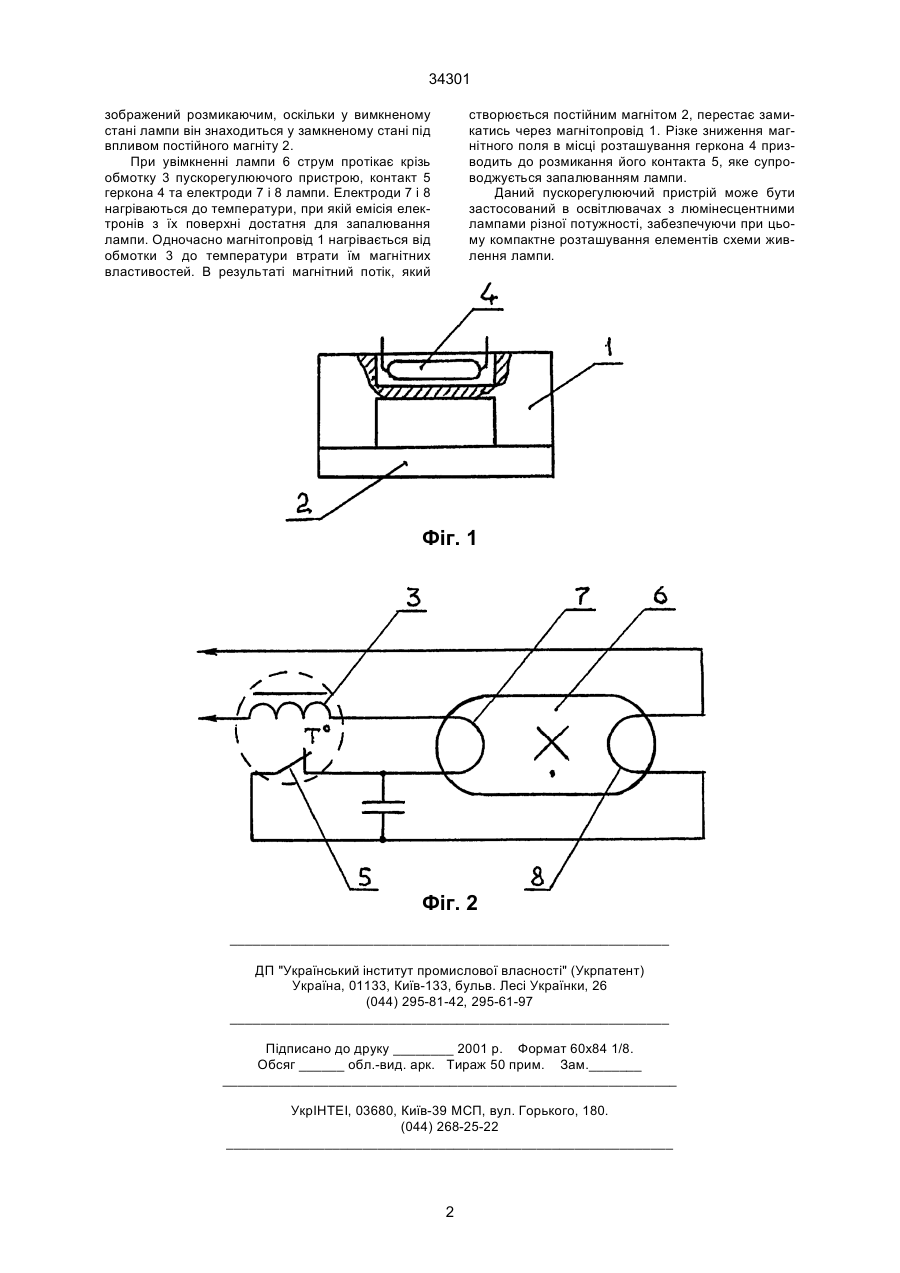

Пускорегулюючий пристрій для люмінесцентних ламп, який містить магнітопровід, частина якого виконана з термомагнітного матеріалу, і обмотку, відмінний тим, що виконана з термомагнітного матеріала частина магнітопровода розташована в магнітному полі постійного магніта і в тепловому полі обмотки пускорегулюючого пристрою і несе на собі геркон, замикаючий контакт якого увімкнений в ланцюг розжарювання електродів лампи. (19) (21) 99063533 (22) 23.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Брезінський Володимир Георгійович, Аветісов Генадій Ернстович, Намітоков Кемаль Кадирович (73) ЗАТ "ТЕК-АУТ", Харківська державна академія міського господарства 34301 зображений розмикаючим, оскільки у вимкненому стані лампи він знаходиться у замкненому стані під впливом постійного магніту 2. При увімкненні лампи 6 струм протікає крізь обмотку 3 пускорегулюючого пристрою, контакт 5 геркона 4 та електроди 7 і 8 лампи. Електроди 7 і 8 нагріваються до температури, при якій емісія електронів з їх поверхні достатня для запалювання лампи. Одночасно магнітопровід 1 нагрівається від обмотки 3 до температури втрати їм магнітних властивостей. В результаті магнітний потік, який створюється постійним магнітом 2, перестає замикатись через магнітопровід 1. Різке зниження магнітного поля в місці розташування геркона 4 призводить до розмикання його контакта 5, яке супроводжується запалюванням лампи. Даний пускорегулюючий пристрій може бути застосований в освітлювачах з люмінесцентними лампами різної потужності, забезпечуючи при цьому компактне розташування елементів схеми живлення лампи. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюStart-control device for luminescent lamps
Автори англійськоюBrezinskyi Volodymyr Heorhiiovych, Avetisov Henadii Ernstovych, Namitokov Kemal Kadyrovych
Назва патенту російськоюПускорегулирующее устройство для люминесцентных ламп
Автори російськоюБрезинский Владимир Георгиевич, Аветисов Геннадий Эрнстович, Намитоков Кемаль Кадырович
МПК / Мітки
МПК: H05B 41/18
Мітки: пристрій, ламп, пускорегулюючий, люмінесцентних
