Штангенантропометр

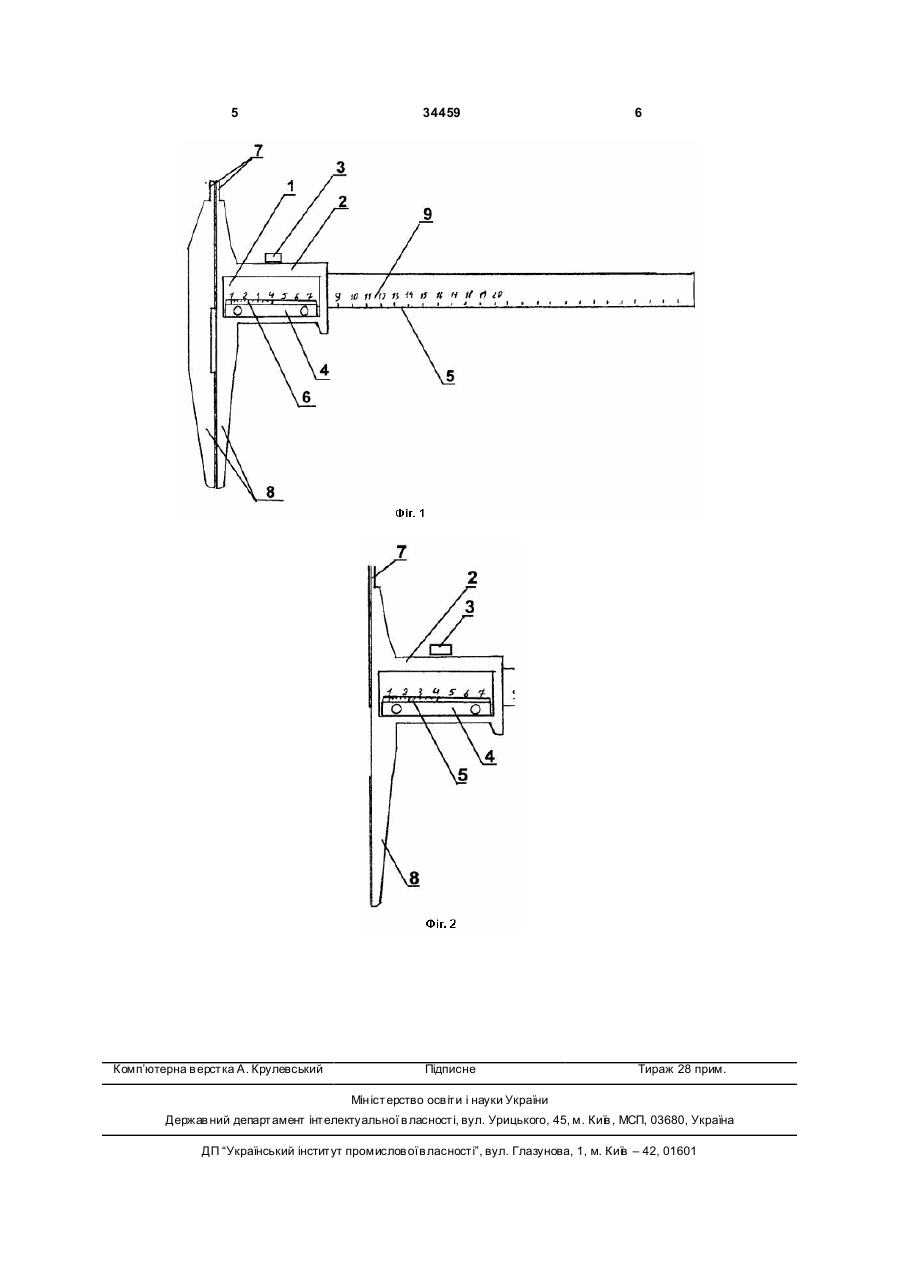

Штангенантропометр, що містить штангу з 3 34459 Фіг.2 - рамка з ноніусом. Пристрій має такі частини: штанга 1, рамка 2, на рамці розташований зажимаючий елемент гвинт 3, ноніус 4, робоча поверхня штанги 5, шкала ноніуса 6, губки для вимірювання внутрішніх розмірів 7, губки для вимірювання зовнішніх розмірів 8, шкала штанги 9. В середині рамки розміщена пружина, яка являється внутрішньою частиною зажимаючого елемента. Робота пристрою полягає в слідуючому. Для вимірювання зовнішніх розмірів нижніми (більшими) губками 8 обхоплюють передет (чи вимірюваний утвір тіла людини), або якщо необхідно, вимірюють лінійну довжину - фіксують губку штанги 8 в точці початку вимірюваного відрізка, далі рухають рамкою 2 в сторону губок штанги 8. В рамці міститься зажимаючий елемент 3, який знерухомлює рамку 2 на штанзі 1 після зняття розмірів для того, щоб не було втрати одиниць величини. Після того як губка 8 рамки досягне точки кінця вимірюваного відрізка, зажимаючим елементом 3 зафіксують рамку 2. Далі візуально визначають розмір предмета за допомогою поділок 6 ноніуса 4 у місці їх 4 співпадання з шкалою штанги 9. Відповідно для вимірювання внутрішніх розмірів предмету чи визначення діаметру, вер хні (менші) губки 7 вводять в внутрішні контури предмету, рухаючи рамкою 2 в протилежну сторону від губок штанги 7, коли губки досягнуть точок початку і кінця внутрішніх контурів предмету, також візуально визначають розмір предмета за допомогою поділок 6 ноніуса 4 у місці їх співпадання з шкалою штанги 9. Варіанти розташування та довжини пахвинного каналу досліджували в залежності від типу ті добудови та від статі людини. Довжину каналу дізнавались наступним чином: 1 - відстань від лобкового симфізу до поверхневого кільця; 2 - відстань від глибокого кільця - до передньої верхньої клубової ості; 3 - відстань від лобкового симфізу до передньої верхньої клубової ості. Далі від третьої величини віднімали суму першої та другої. Вимірювальні дослідження проводили на 20 трупах, і отримали варіанти довжини пахвинного каналу в залежності від типу тілобудови (табл.1) та від ста ті людини (табл.2). Таблиця 1 Таблиця варіантів довжини пахвинного каналу в залежності від типу тілобудови людини Показники Довжина пахвинного каналу (від поверхневого кільця до глибокого) Доліхоморфний Мезоморфний Брахіморфний 6-8см 8-10см 10-14см Таблиця 2 Таблиця варіантів довжини пахвинного каналу в залежності від статі людини Показники Довжина пахвинного каналу (від поверхневого кільця до глибокого) Чоловік (Мезоморфний) Жінка (Мезоморфний) 7-10см 9-13см Приведені дані табл.1 показують, що найбільшу величину пахвинного каналу в залежності від типу тілобудови, мають люди брахіморфного типу, а найменшу - люди доліхоморфного типу. Приведені дані табл.2 показують, що жінки мають більшу величину пахвинного каналу, ніж чоловіки. 5 Комп’ютерна в ерстка А. Крулевський 34459 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
