B43L 9/00 — Креслярські прилади для креслення кіл і т.п.

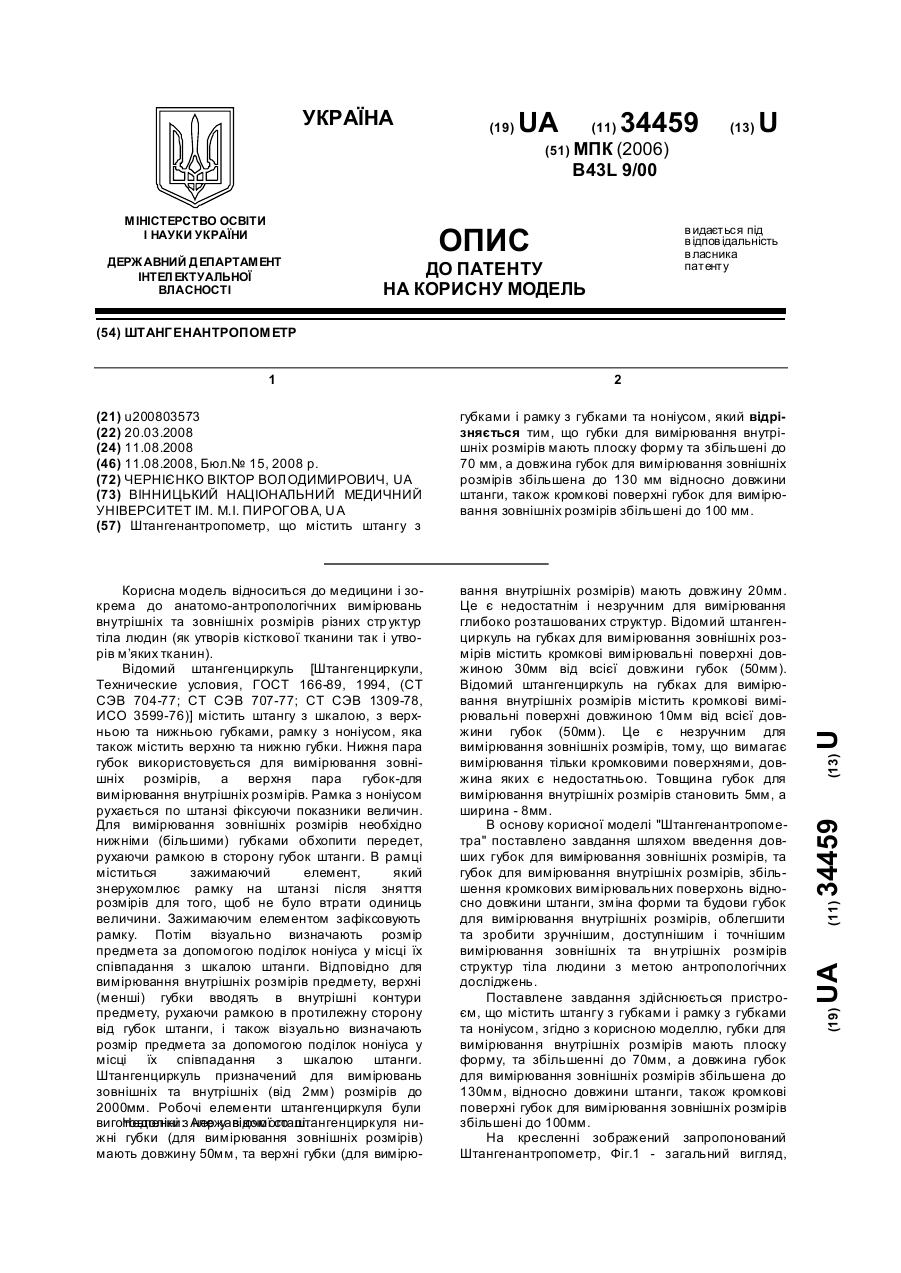

Номер патенту: 34459

Опубліковано: 11.08.2008

Автор: Чернієнко Віктор Володимирович

МПК: B43L 9/00

Мітки: штангенантропометр

Формула / Реферат:

Штангенантропометр, що містить штангу з губками і рамку з губками та ноніусом, який відрізняється тим, що губки для вимірювання внутрішніх розмірів мають плоску форму та збільшені до 70 мм, а довжина губок для вимірювання зовнішніх розмірів збільшена до 130 мм відносно довжини штанги, також кромкові поверхні губок для вимірювання зовнішніх розмірів збільшені до 100 мм.

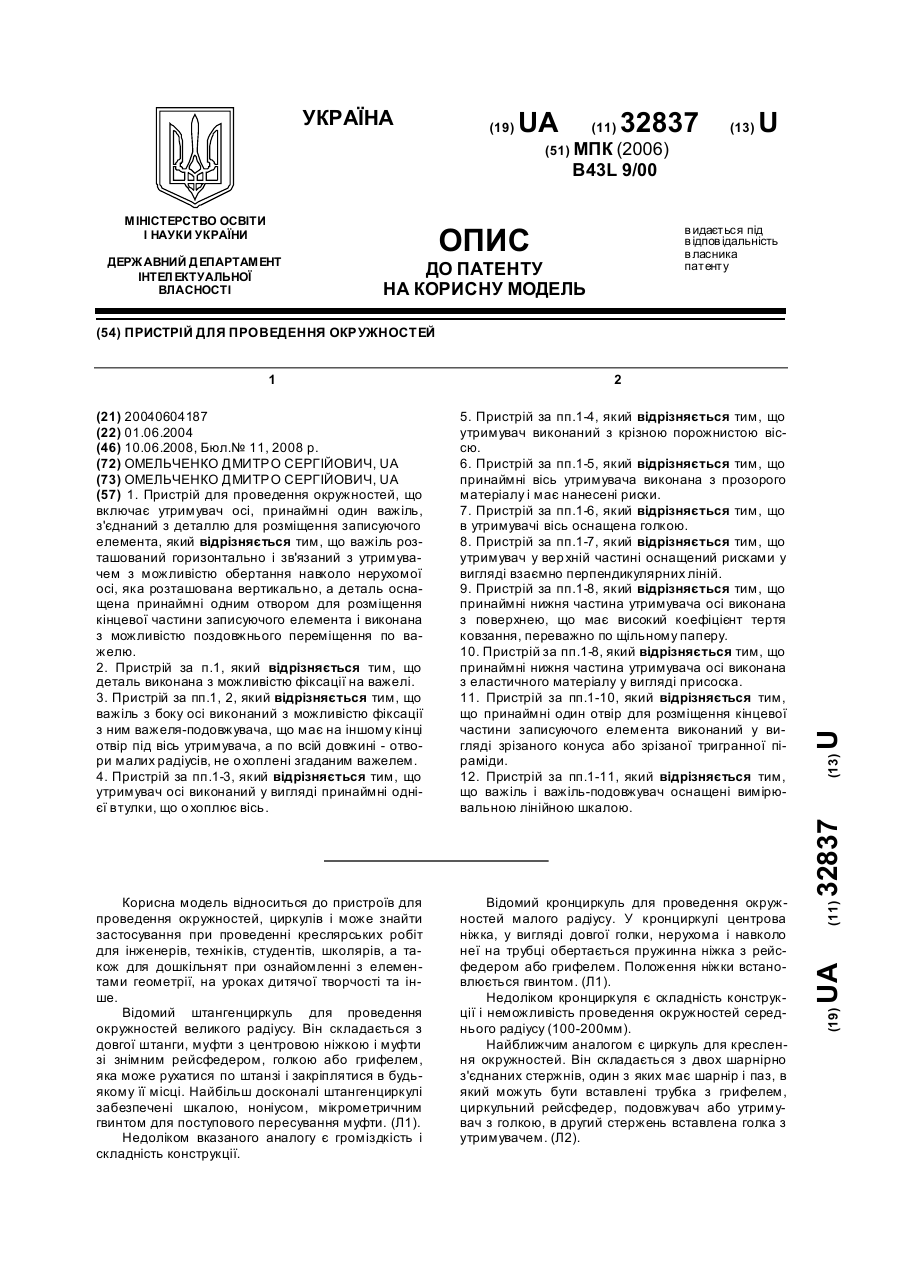

Номер патенту: 32837

Опубліковано: 10.06.2008

Автор: Омельченко Дмитро Сергійович

МПК: B43L 9/00

Мітки: проведення, пристрій, окружностей

Формула / Реферат:

1. Пристрій для проведення окружностей, що включає утримувач осі, принаймні один важіль, з'єднаний з деталлю для розміщення записуючого елемента, який відрізняється тим, що важіль розташований горизонтально і зв'язаний з утримувачем з можливістю обертання навколо нерухомої осі, яка розташована вертикально, а деталь оснащена принаймні одним отвором для розміщення кінцевої частини записуючого елемента і виконана з можливістю поздовжнього...

Номер патенту: 81361

Опубліковано: 25.12.2007

Автор: Джон Петр

МПК: B43L 13/02, B43L 7/00, B43L 9/00, G01B 3/02 ...

Мітки: інструмент, багатофункціональний, вимірювальний

Формула / Реферат:

1. Багатофункціональний вимірювальний інструмент для механічного виміру довжини, кутів, перпендикулярності поверхонь або креслення окружностей, що містить щонайменше одну лінійку (1), профільований корпус якої хоча б в одній кінцевій частині пристосований для приєднання протилежної деталі, який відрізняється тим, що в центральній частині нижньої основи корпуса (101) лінійки (1) утворено поздовжній внутрішній напрямний паз у вигляді ластівчина...

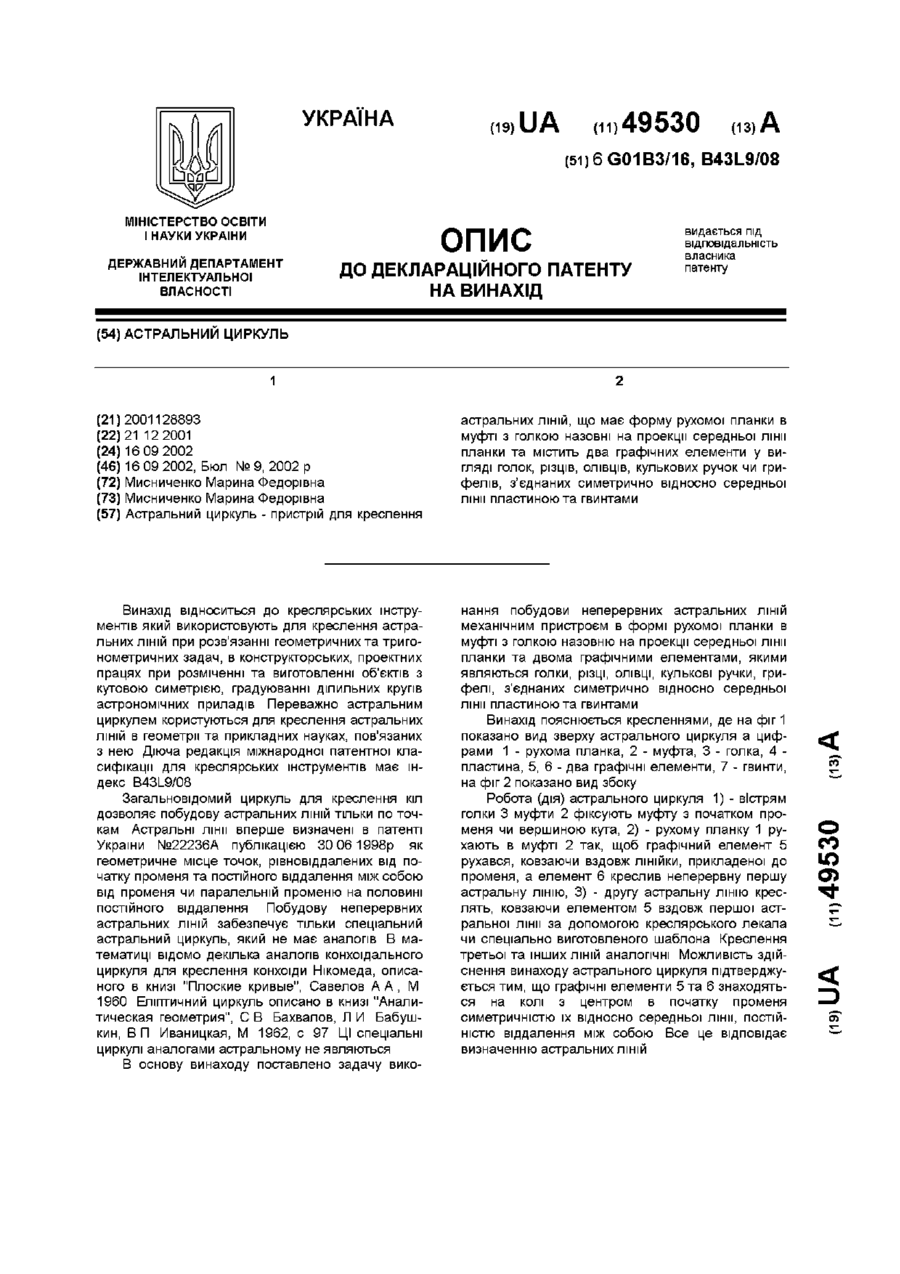

Номер патенту: 49530

Опубліковано: 16.09.2002

Автор: Мисниченко Марина Федорівна

МПК: B43L 9/00, G01B 3/16

Мітки: циркуль, астральний

Формула / Реферат:

Астральний циркуль – пристрій для креслення астральних ліній, що має форму рухомої планки в муфті з голкою назовні на проекції середньої лінії планки та містить два графічних елементи у вигляді голок, різців, олівців, кулькових ручок чи грифелів, з’єднаних симетрично відносно середньої лінії пластиною та гвинтами.

Номер патенту: 45842

Опубліковано: 15.04.2002

Автор: Єрмолаєва Ольга Вікторівна

МПК: B43L 9/00

Мітки: багатосектор

Формула / Реферат:

Багатосектор, який має форму округлих пластин, градуйованих в мірах одиниці кута по дузі та в мірах одиниці довжини по діаметру, з нанесеними астральними лініями, дугами кіл, який відрізняється тим, що по довжині частини астральних ліній нанесені отвори, які, перетинаючись на парі пластин, утворюють отвори нанесення точок в напрямах ділення довільного кута на число частин більше трьох.

Номер патенту: 1218

Опубліковано: 15.04.2002

Автор: Єрмолаєва Ольга Вікторівна

МПК: B43L 9/00

Мітки: кутовий, багатосектор

Формула / Реферат:

Кутовий багатосектор, який має форму прозорих пластин у вигляді півкола, градуйованих по дузі в мірах одиниці кута, а по прямому краю - в мірах одиниці довжини, з нанесеними астральними лініями і міткою центра кола, зв‘язаними в центрі між собою та лінійкою, який відрізняється тим, що пластин дві, вони суміщаються прямими зі сторонами кута, а рівновіддалені від вершини кута перетини астральних ліній визначають напрями ділення довільно даних...

Номер патенту: 22236

Опубліковано: 30.06.1998

Автор: Комісаренко Віталій Васильович

МПК: B43L 9/00

Мітки: ділення, кутів, спосіб

Формула / Реферат:

Способ деления углов, включающий построение чертежными инструментами плоских кривых линий, отличающийся тем, что построение семейства плоских кривых линий производят в последовательности, соответствующей определению их как геометрическое место точек, равноудаленных от начала луча и постоянного удаления между собой от луча или параллельной лучу на половине постоянного удаления, и по взаимопересечениям кривых, или параллельной и кривых, находят...
