Номер патенту: 34465

Опубліковано: 15.03.2001

Автори: Хіміш Крістіан, Холзапфел Маркус

Завантажити PDF файл.

Текст

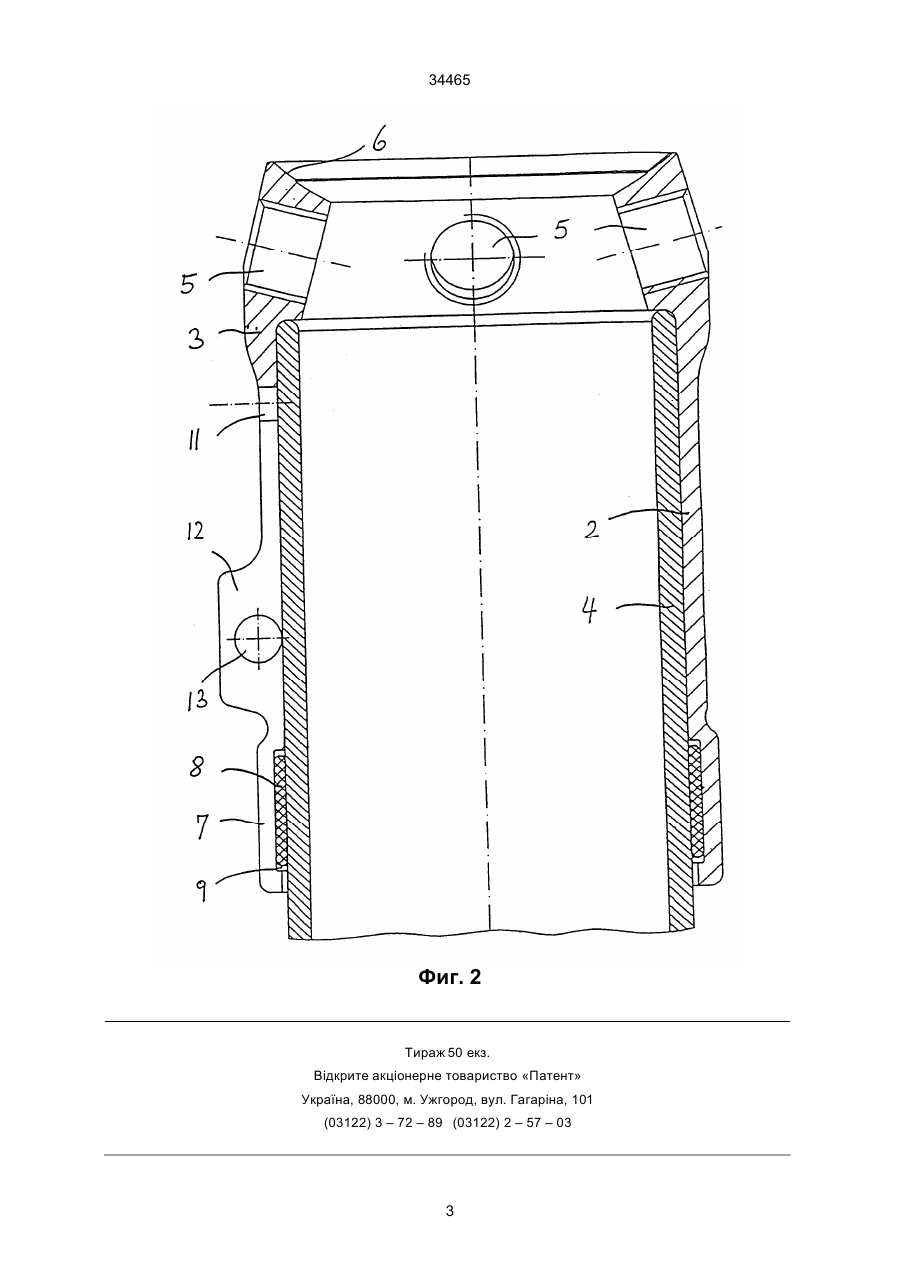

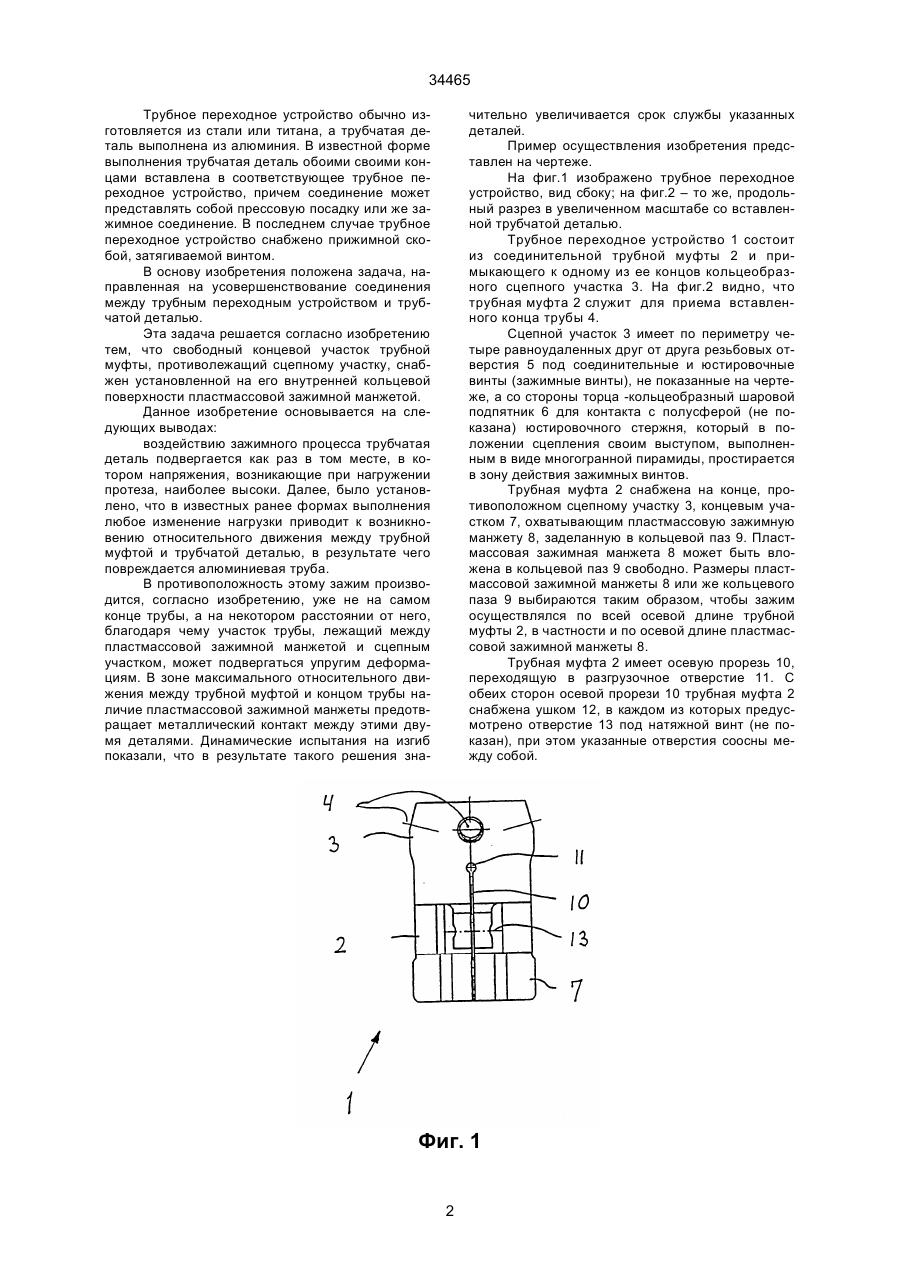

1. Трубное переходное устройство для зажимного соединения с концом трубчатой детали модульного протеза, включающее соединительную трубную муфту , которая снабжена осевой прорезью, затягивается по периметру с помощью натяжного винта или подобных средств и предназначена для приема конца трубы, причем к одному из концов трубной муфты примыкает кольцевой сцепной участок, имеющий по своему периметру предпочтительно четыре равноудаленных друг от друга резьбовых отверстия под соединительные и C2 (54) ТРУБНИЙ ПЕРЕХIДНИЙ ПРИСТРIЙ 34465 Трубное переходное устройство обычно изготовляется из стали или титана, а трубчатая деталь выполнена из алюминия. В известной форме выполнения трубчатая деталь обоими своими концами вставлена в соответствующее трубное переходное устройство, причем соединение может представлять собой прессовую посадку или же зажимное соединение. В последнем случае трубное переходное устройство снабжено прижимной скобой, затягиваемой винтом. В основу изобретения положена задача, направленная на усовершенствование соединения между трубным переходным устройством и трубчатой деталью. Эта задача решается согласно изобретению тем, что свободный концевой участок трубной муфты, противолежащий сцепному участку, снабжен установленной на его внутренней кольцевой поверхности пластмассовой зажимной манжетой. Данное изобретение основывается на следующих выводах: воздействию зажимного процесса трубчатая деталь подвергается как раз в том месте, в котором напряжения, возникающие при нагружении протеза, наиболее высоки. Далее, было установлено, что в известных ранее формах выполнения любое изменение нагрузки приводит к возникновению относительного движения между трубной муфтой и трубчатой деталью, в результате чего повреждается алюминиевая труба. В противоположность этому зажим производится, согласно изобретению, уже не на самом конце трубы, а на некотором расстоянии от него, благодаря чему участок трубы, лежащий между пластмассовой зажимной манжетой и сцепным участком, может подвергаться упругим деформациям. В зоне максимального относительного движения между трубной муфтой и концом трубы наличие пластмассовой зажимной манжеты предотвращает металлический контакт между этими двумя деталями. Динамические испытания на изгиб показали, что в результате такого решения зна чительно увеличивается срок службы указанных деталей. Пример осуществления изобретения представлен на чертеже. На фиг.1 изображено трубное переходное устройство, вид сбоку; на фиг.2 – то же, продольный разрез в увеличенном масштабе со вставленной трубчатой деталью. Трубное переходное устройство 1 состоит из соединительной трубной муфты 2 и примыкающего к одному из ее концов кольцеобразного сцепного участка 3. На фиг.2 видно, что трубная муфта 2 служит для приема вставленного конца трубы 4. Сцепной участок 3 имеет по периметру четыре равноудаленных друг от друга резьбовых отверстия 5 под соединительные и юстировочные винты (зажимные винты), не показанные на чертеже, а со стороны торца -кольцеобразный шаровой подпятник 6 для контакта с полусферой (не показана) юстировочного стержня, который в положении сцепления своим выступом, выполненным в виде многогранной пирамиды, простирается в зону действия зажимных винтов. Трубная муфта 2 снабжена на конце, противоположном сцепному участку 3, концевым участком 7, охватывающим пластмассовую зажимную манжету 8, заделанную в кольцевой паз 9. Пластмассовая зажимная манжета 8 может быть вложена в кольцевой паз 9 свободно. Размеры пластмассовой зажимной манжеты 8 или же кольцевого паза 9 выбираются таким образом, чтобы зажим осуществлялся по всей осевой длине трубной муфты 2, в частности и по осевой длине пластмассовой зажимной манжеты 8. Трубная муфта 2 имеет осевую прорезь 10, переходящую в разгрузочное отверстие 11. С обеих сторон осевой прорези 10 трубная муфта 2 снабжена ушком 12, в каждом из которых предусмотрено отверстие 13 под натяжной винт (не показан), при этом указанные отверстия соосны между собой. Фиг. 1 2 34465 Фиг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
