Пристрій для вертикального безперевного лиття чавунних трубних заготівок з витягуванням до гори

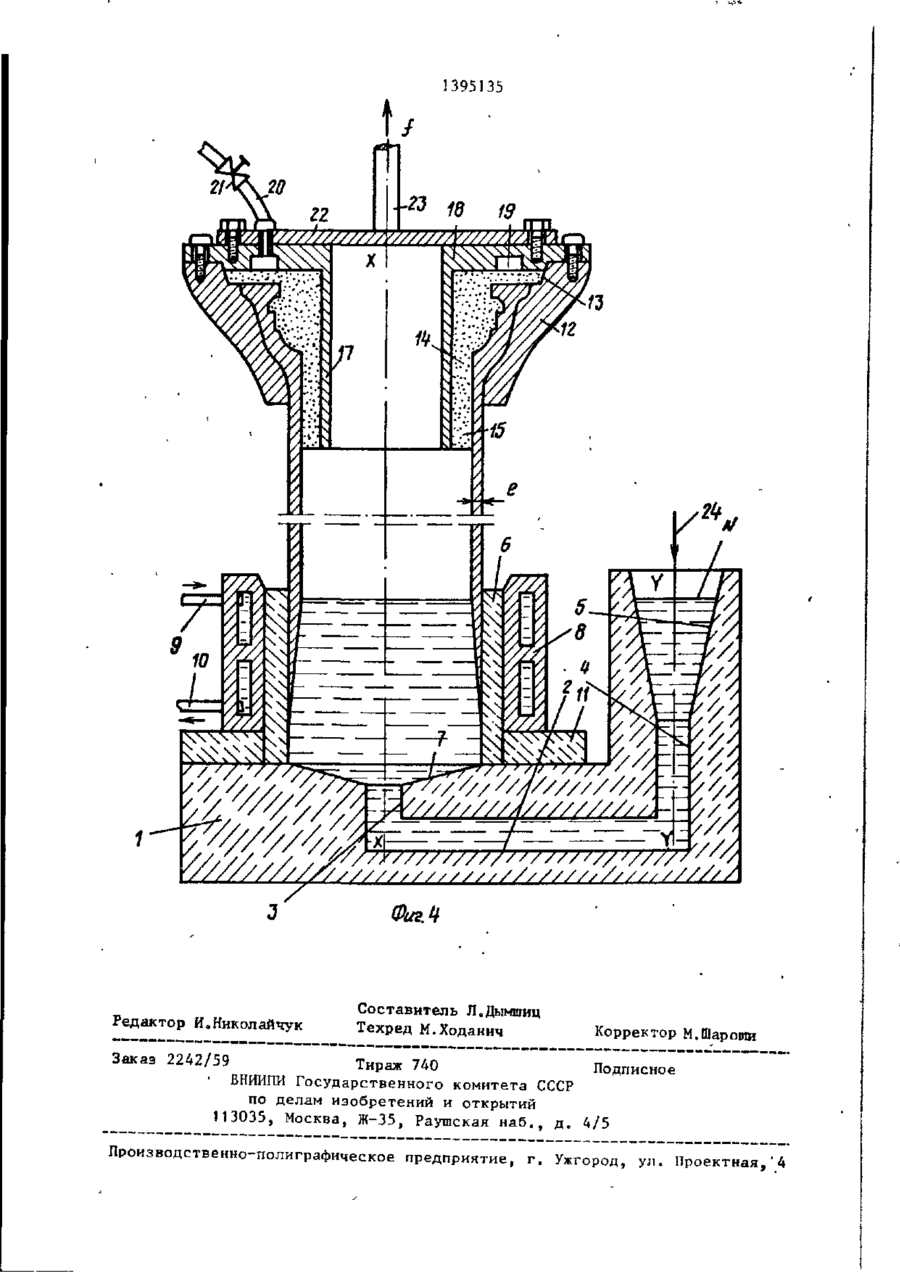

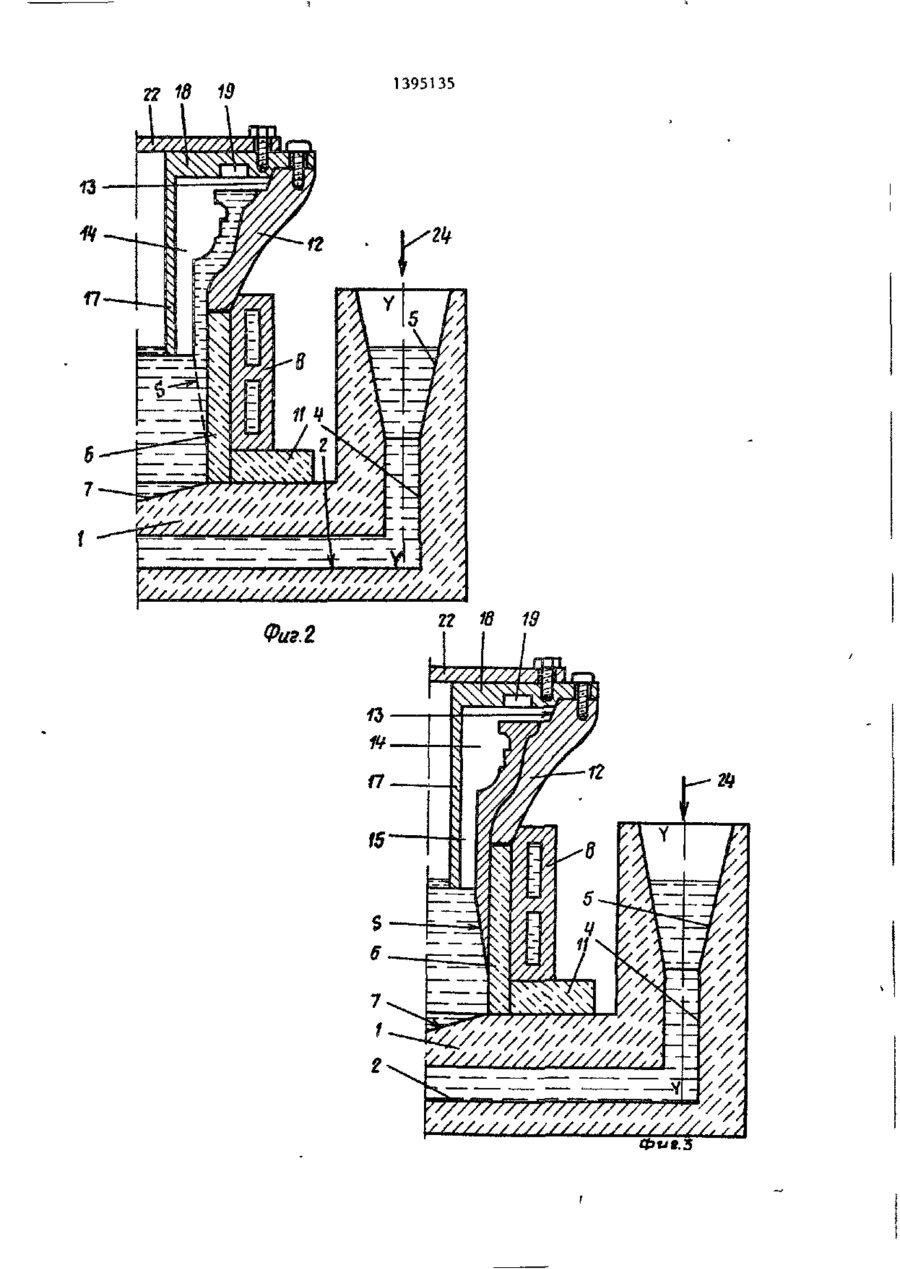

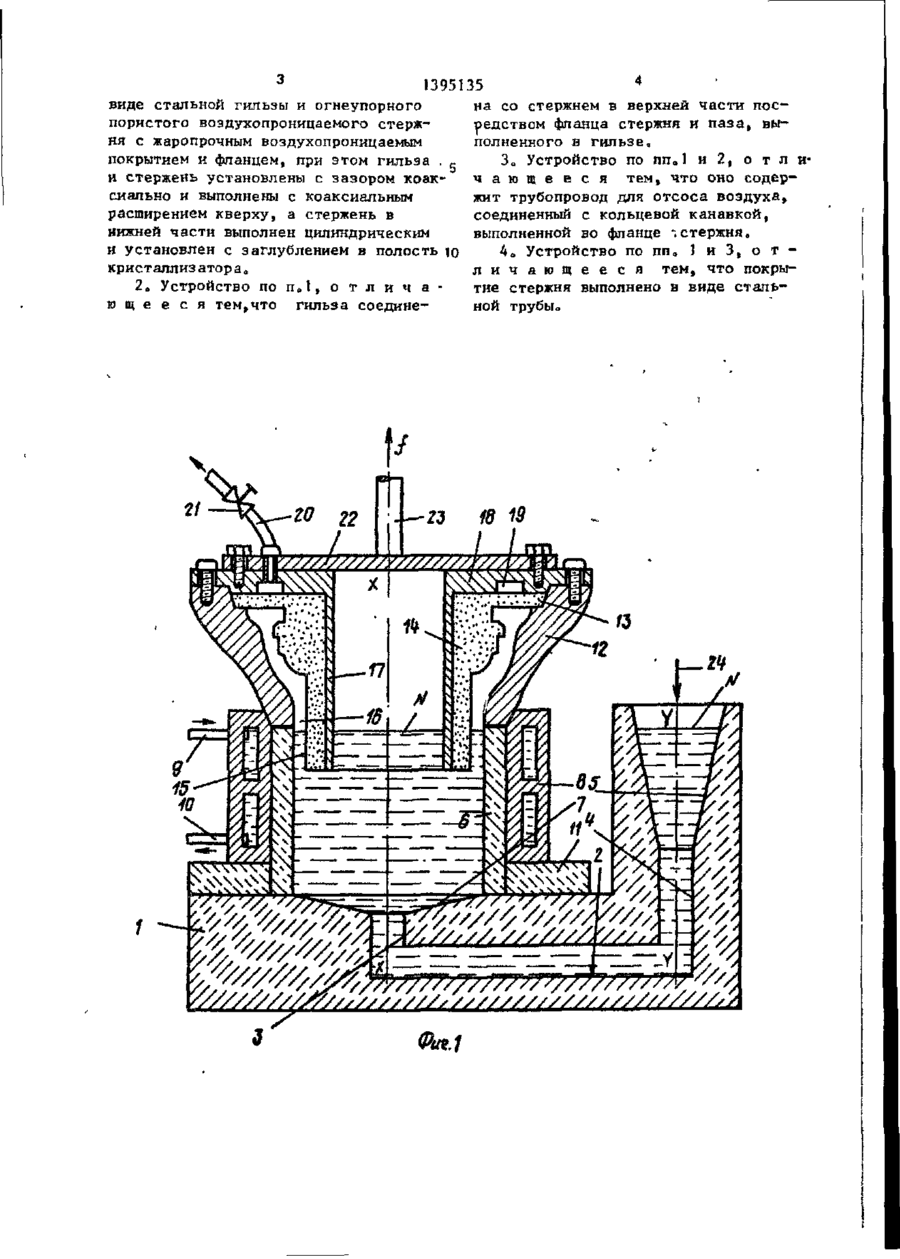

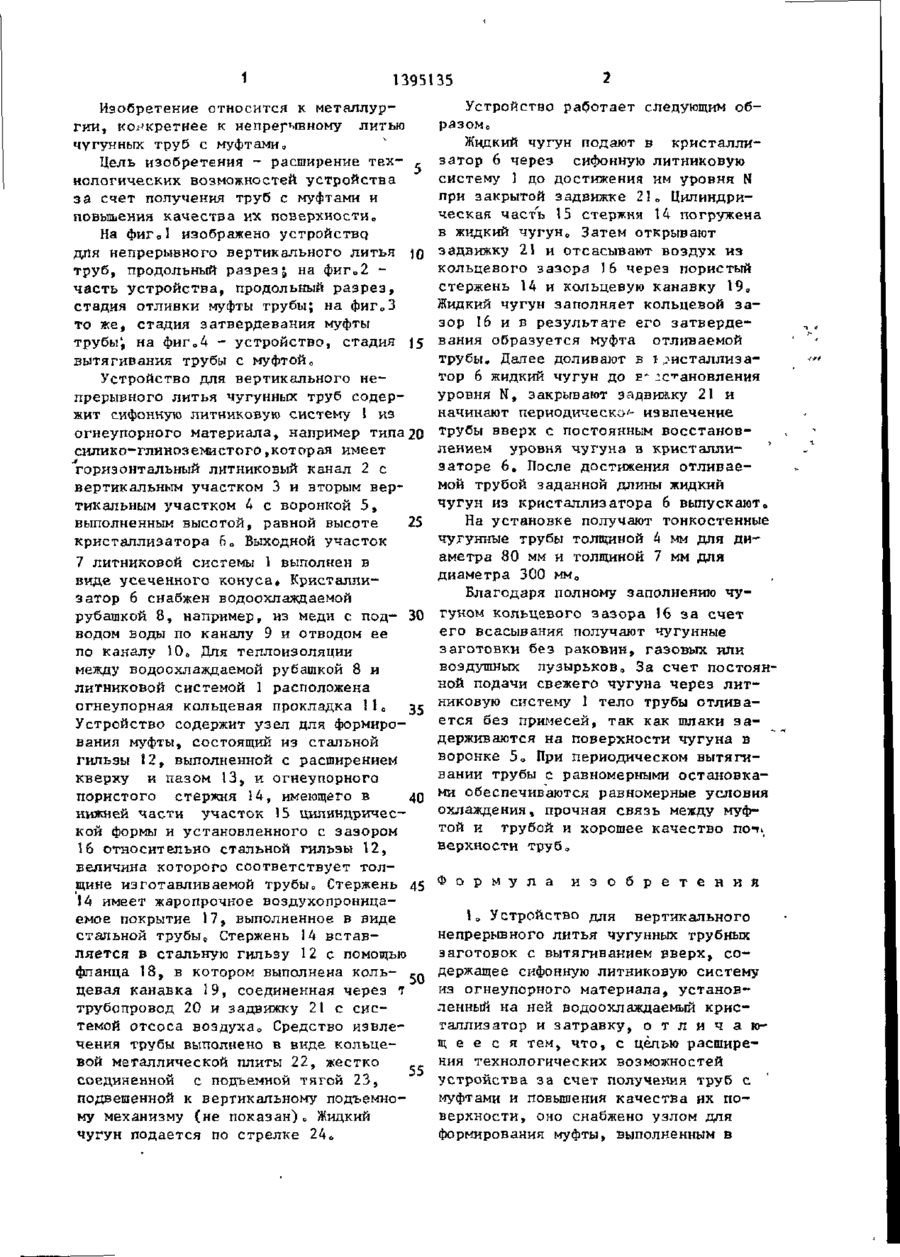

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН » 1395135 (51) 4 A3 В f2 D 11/00, П / 1 4 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ (21) 3758954/22-02 (22) 11.07.84 (31) 8311788 (32) 12о07о83 (33) FR (46) 07.05.88. Бкш. № 17 (71) Понт-а-Муссон С 0 А о (FR) (72) Ив Гурмель и Мишель Пьеррель (FR) (53) 621.746.27 (088.8) (56) Авторское свидетельство СССР * 772011, к л 0 Б 22 D П / 0 0 , 1975. (54) УСТРОЙСТВО ДЛЯ ВЕРТИКАЛЬНОГО НЕПРЕРЫВНОГО ЛИТЬЯ ЧУГУННЫХ ТРУБНЫХ ЗАГОТОВОК С ВЫТЯГИВАНИЕМ ВВЕРХ (57) Изобретение относится к области металлургии, к устройствам для непрерывного литья чугунных труб„ Цель иэобретения - расширение технологи ческих возможностей устройства з а счет получения т р у б ' с муфтами и повышения качества их поверхностно Устройство для литья с вытягиванием труб вверх содержит сифонную литниковую систему из огнеупорного материала, водоохлаждаемый кристаллиз атор, установленный на ней, и узел формирования муфты трубы, состоящий из стальной гильзы и огнеупорного пористого стержня', которые выполнены с к о а к с и альным расширением кверху, при этом во фланце стержня выполнена кольцевая канавка, соединенная с системой отсоса воздуха. Предлагаемое устройство позволяет получать качественную поверхность трубы, а также прочное сцепление между чугунной трубой и ее муфтой 0 3 з „ п , ф-лы, 4 и л . со с 00 so СП f 1 /-^ • < 1 1 1395135 Изобретение относится к металлургии, конкретнее к непрерывному литью чугунных труб с муфтами„ Цель изобретения - расширение тех- ^ нологических возможностей устройства за счет получения труб с муфтами и повышения качества их поверхностио На фиг„1 изображено устройство для непрерывного вертикального литья JO труб, продольный разрезу на фиг о 2 часть устройства, продольный разрез, стадия отливки муфты трубы; на фиг о 3 то же, стадия затвердевания муфты трубы', на фиг о 4 - устройство, стадия \$ вытягивания трубы с муфтойо Устройство для вертикального непрерывного литья чугунных труб содержит сифонную литниковую систему I из огнеупорного материала, например типа20 силико-глиноземистого,которая имеет горизонтальный литниковый канал 2 с вертикальным участком 3 и вторым вертикальным участком 4 с воронкой 5, выполненным высотой, равной высоте 25 кристаллизатора 6 О Выходной участок 7 литниковой системы 1 выполнен в виде усеченного конуса* Кристаллизатор 6 снабжен водоохлаждаемои рубашкой 8, например, из меди с под- 30 водом воды по каналу 9 и отводом ее по каналу 10 0 Для теплоизоляции между водоохлаждаемои рубашкой 8 и литниковой системой 1 расположена огнеупорная кольцевая прокладка 11 о 35 Устройство содержит узел для формирования муфты, состоящий из стальной гильзы 12f выполненной с расширением кверху и пазом 13, и огнеупорного пористого стержня 14, имеющего в 40 нижней части участок 15 цилиндрической формы и установленного с зазором 16 относительно стальной гильзы 12, величина которого соответствует толщине изготавливаемой трубыо Стержень 45 14 имеет жаропрочное воздухопроницаемое покрытие 17, выполненное в виде стальной трубыг Стержень 14 вставляется в стальную гильзу 12 с помощью фланца 18, в котором выполнена коль- j-0 цевая канавка 19, соединенная через т трубопровод 20 и задвижку 21 с системой отсоса воздухао Средство извлечения трубы выполнено в виде кольцевой металлической плиты 22, жестко соединенной с подъемной тягой 23, 55 подвешенной к вертикальному подъемному механизму (не показан) о Жидкий чугун подается по стрелке 24 0 Устройство работает следующим образом о Жидкий чугун подают в кристаллизатор 6 через сифонную литниковую систему 1 до достижения им уровня N при закрытой задвижке 21„ Цилиндрическая часть 15 стержня 14 погружена в жидкий чугун 0 Затем открывают задвижку 21 и отсасывают воздух из кольцевого зазора 16 через пористый стержень 14 и кольцевую канавку 19 0 Жидкий чугун заполняет кольцевой з а зор 16 и в результате его з а т в е р д е вания образуется муфта отливаемой трубы. Далее доливают Б ї ^ и с т а л л и з а тор 6 жидкий чугун до Е'^становления уровня N, закрывают эадвижку 21 и начинают периодически-'- извлечение трубы вверх с постоянным восстановлением уровня чугуна в кристаллизаторе 6. После достижения отливаемой трубой заданной длины жидкий чугун из кристаллизатора 6 выпускают 0 На установке получают тонкостенные чугунные трубы толщиной 4 мм для диаметра 80 мм и толщиной 7 мм для диаметра 300 ммо Благодаря полному заполнению чугуном кольцевого з а з о р а 16 з а счет его всасывания получают чугунные заготовки без раковин, газовых или воздушных пузырьков о За счет постоянной подачи свежего чугуна через л и т никовую систему1 тело трубы отливается без примесей, так как шлаки з а держиваются на поверхности чугуна в воронке 5 О При периодическом вытягивании трубы с равномерными остановками обеспечиваются равномерные условия охлаждения, прочная связь между муфтой и трубой и хорошее качество псч, верхности труб о Ф о р м у л а и з о б р е т е н и я \о Устройство для вертикального непрерывного литья чугунных трубных заготовок с вытягиванием вверх, с о держащее сифонную литниковую систему из огнеупорного материала, установленный на ней водоохлаждаемый кристаллизатор и затравку, о т л и ч а ю щ е е с я тем, ч т о , с целью расширения технологических возможностей устройства за счет получения труб с муфтами и повышения качества их поверхности, оно снабжено узлом для формирования муфты, выполненным в 1395135 /77777////'/////777777777 Фиг.2 22 18 19 4 3 1395 135 виде стальной гильзы и огнеупорного на со стержнем в верхней части п о с пористого воздухопроницаемого стержредством фланца стержня и п а з а , выня с жаропрочным воздухопроницаемым полненного в г и л ь з е , покрытием и фланцем, при этом гильза . ц З о Устройство по пп о 1 и 2, о т л и и стержень установлены с зазором коакч а ю щ е е с я тем, что оно содерсиально и выполнены с коаксиальным жит трубопровод для отсоса воздуха, расширением кверху, а стержень в соединенный с кольцевой канавкой, нижней части выполнен цилиндрическим выполненной во фланце -. стержня 0 и установлен с заглублением в полость ю 4„ Устройство по пп, 1 и 3 , о т кристаллизатора,, л и ч а ю щ е е с я тем, что покры2„ Устройство по п а 1, о т л и ч а тие стержня выполнено в виде с т а л ь ю щ е е с я темэчто гильза соединеной трубыо у У////////у/////, У///////. dbtf 395135 Фи?А Редактор ИвНиколаЙчук Составитель ЛвДымшиц Техред М.Ходанич Корректор М.Шаройи Заказ 2242/59 Тираж 740 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,"4
