Освітлювальний пристрій
Номер патенту: 16066
Опубліковано: 29.08.1997
Автори: Яцунова Світлана Борисівна, Кладицький Давід Анатолійович
Формула / Реферат
Осветительное устройство, содержащее лиру с установленными на ней световым прибором с закрепленным на нем диском и фиксатором, взаимодействующим с диском и содержащим зажимной винт и упор, отличающееся тем, что, с целью повышения надежности, зажимной винт имеет сферический выступ, а в упоре выполнено цилиндрическое углубление, глубина Ь которого определяется соотношением
Ь=К+5-^(К+ 5)^- 0,25^,
где К - радиус сферического выступа; (1 -диаметр цилиндрического углубления: 8 - толщина диска.
Текст

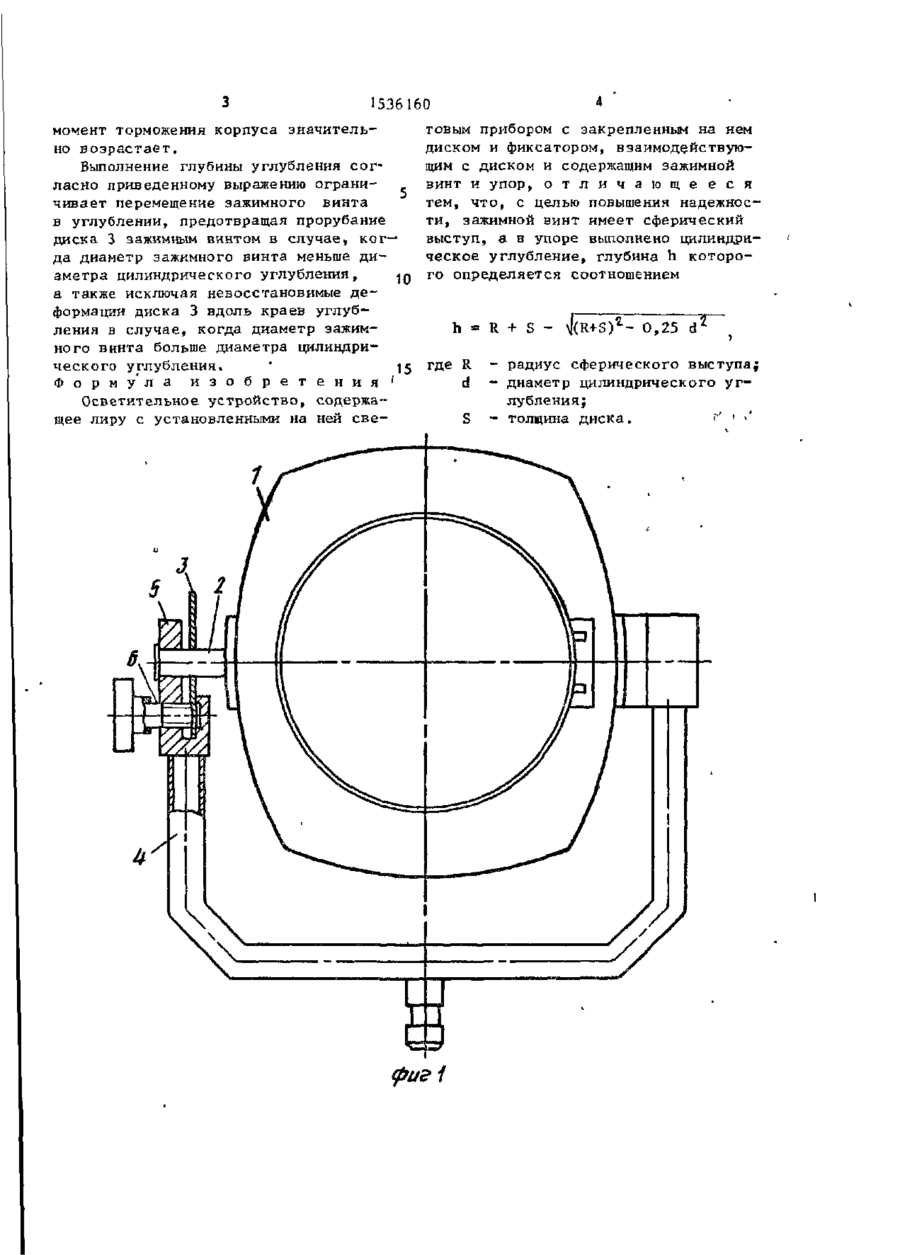

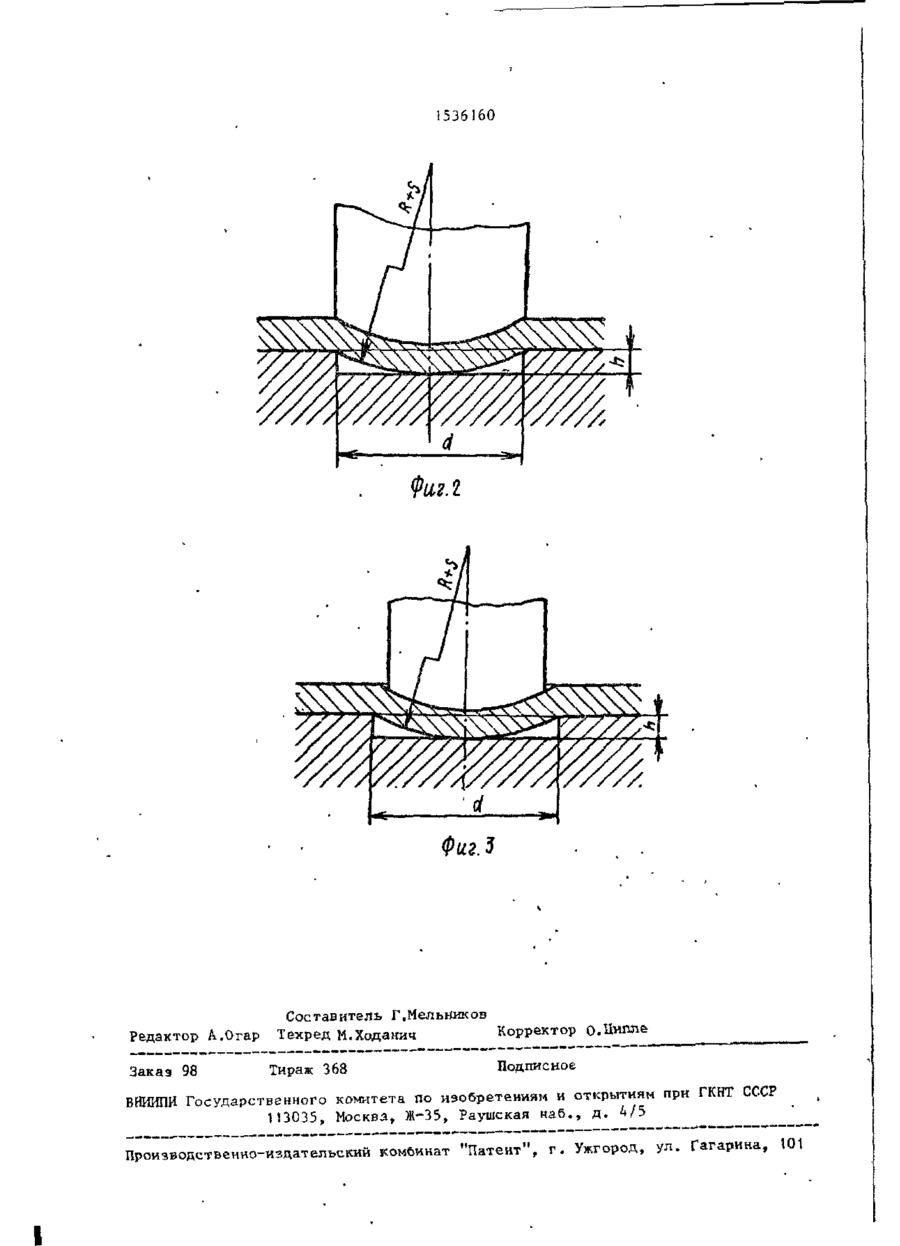

Изобретение относится к светотехнике, в частности к световым приборам, и позволяет повысить их надежность. Осветительное устройство содержит лиру с установленным на ней световым прибором, на котором закреплен диск. Фиксатор, взаимодействую — щий с диском содержит зажимной винт и упор с цилиндрическим углублением. При вкручивании зажимного винта его сферический выступ прогибает участок диска в области углубления в упоре, за счет чего достигается увеличение тормозного момента светового прибора относительно лиры. 3 ил. ложен своим краем между зажимным винтом 6 и отверстием в упоре 5, В упоре 5 соосно с зажимным винтом расположено цилиндрическое углубление, края которого могут быть выполнены закругленными. Его глубина определяется соотношением h = R + S - \|(R+S)Z-0,25d2, где R і d радиус сферического высту - диаметр' цилиндрического углубления; S - толщина диска. Устройство работает следующим образом. При зажш-fe винта 6 его сферический вьїступ прижимает диск 3 к упору 5 и прогибает участок диска 3 в о б ласти углубления в упоре 5. При этом а 1536160 момент торможения корпуса значительно в о з р а с т а е т . Выполнение глубины углубления согласно приведенному выражению ограничивает перемещение зажимного винта в углублении, предотвращая прорубание диска 3 зажимным винтом в случае, к о г да диаметр зажимного винта меньше д и аметра ЦИЛИНДрИЧесКОГО углубления, JQ а также исключая невосстановимые д е формации диска 3 вдоль краев углубления в случае, когда диаметр зажимного винта больше диаметра цилиндрического углубления, * 15 Ф о р м у л а и з о б р е т е н и я 1 Осветительное устройство, содержащее лиру с установленными на ней с в е товым прибором с закрепленным на нем диском и фиксатором, взаимодействующим с диском и содержащим зажимной винт и упор, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, зажимной винт имеет сферический выступ, а в упоре выполнено цилиндрическое углубление, глубина h которого определяется соотношением R + S где R d - 0,25 d Z - радиус сферического выступа; - диаметр цилиндрического у г лубления; - толщина д и с к а . ^! ! •' 1536160 Фиг.г Фиг.З Редактор А.Огар Заказ 98 Составитель Г.Мельников Техред М.Ходанич Корректор р.Ципле Тираж 368 Подписное БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский ком&кнат " П а т е н т " , г . Ужгород, I ул. Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюLighting unit
Автори англійськоюKladytskyi David Anatoliiovych, Yatsunova Svitlana Borysivna
Назва патенту російськоюОсветительное устройство
Автори російськоюКладицкий Давид Анатольевич, Яцунова Светлана Борисовна
МПК / Мітки
МПК: F21V 21/00
Мітки: пристрій, освітлювальний
Код посилання
