Пристрій для орієнтування риби головою в один бік

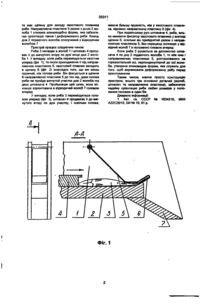

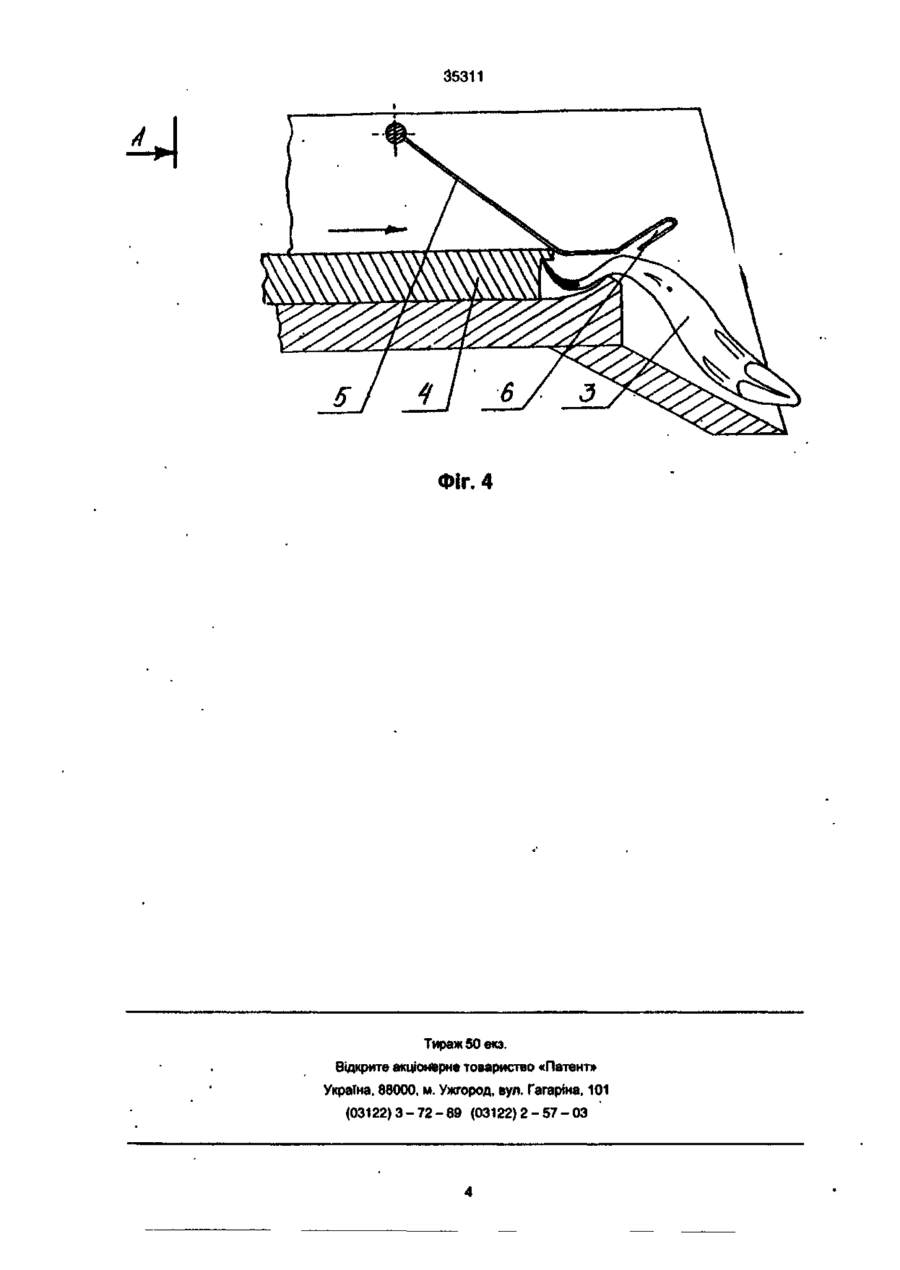

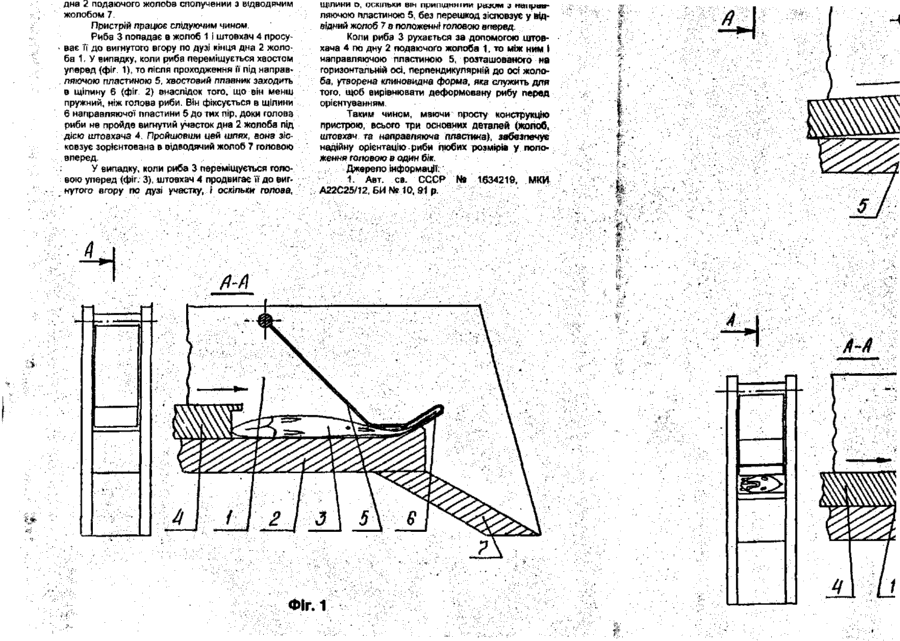

1 Пристрій для орієнтування риби головою в один бік, маючи транспортуючий орган, який складається з подаючого та відводячого жолобів, пристрій для продвигання риби та орієнтуючий елемент, відрізняється тим, що орієнтуючий елемент виконано у вигляді направляючої пластини, розташованої' на горизонтальній осі перпендикулярній до осі жолоба, кінець якої вигнуто вгору по дузі, та має щілину для фіксування хвостового плавника риби, а кінець дна подаючого жолоба виконано ідентично направляючій пластині, пристрій для продвигання риби виконано у вигляді штовхача. 2 Пристрій по п 1, відрізняється тим, що дно жолоба з направляючою пластиною утворює клиноподібну форму Винахід відноситься до рибної промисловості, а саме, до пристроїв для орієнтування риб головою вперед під час завантажування риборозділювальних машин. Відомий пристрій для орієнтування риби головою в один бік, який містить в собі транспортуючий орган, що складається з подаючого та двох відвідних лотків Двоє барабанів, розміщених один під другий над подаючим лотком, приводяться до зустрічною обертання, захоплюють рибу, а верхній барабан на пружних елементах переміщується, забезпечуючи транспортування риб За барабанами розміщується, з утворенням зазору для заходу хвостового плавника, орієнтуючий елемент у вигляді ролика, з можливістю вільного обертання (1). Але відомий пристрій не призначається для орієнтування дрібної риби Якщо на ньому буде орієнтуватися дрібна риба, то і голова, і хвостовий плавник можуть попасти в зазор перед орієнтуючим роликом і орієнтація порушується, оскільки дрібна риба в порівнянні з великою має меньшу різницю в пружності тіла, тому описана конструкція не може бути використана для дрібної риби. - Окрім того, цей пристрій підходить для ідеально рівної риби, а деформовану рибу він не зможе зорієнтувати. Окрім цього, такі вузли пристрою, як підпружинені лотки, особливо виконаний барабан, що обертається в своїх опорах, ролик, призводять до ускладнення конструкції даного прототипу. В основу винаходу поставлена задача підвищити надійність орієнтування риби та спрощення конструкції пристрою Поставлена задача досягається тим, що запропонований пристрій має транспортуючий орган, який складається з подаючого та відводячого жолобів, пристрій для просування риби та орієнтуючий елемент, має відмінні ознаки, які полягають в тому, що орієнтуючий елемент виконано у вигляді направляючої пластини, розташованої на горизонтальній осі, перпендикулярної до осі жолоба, кінець якої вигнуто вгору по дузі і має щілину для фіксації хвостового плавника, а кінець дна подаючого жолоба виконано ідентично направляючій пластині, пристрій для просування риби виконано у вигляді штовхача. Окрім цього, направляюча пластина з дном жолоба утворює клиновидну форму для вирівнювання деформованої риби перед орієнтуванням Запропонований пристрій пояснюється кресленням, де фіг 1,2 - схематичне зображення пристрою при положенні риби хвостом вперед, фіг 3,4 - те саме, при положенні риби головою вперед. Пристрій складається з подаючого жолобу 1, на дно 2 якого попадає риба 3 Кінець дна 2 цього жолоба 1 виконано вигнутим вгору по дузі В подаючому жолобі і розміщується штовхач 4. січення якого виконано по формі жолоба. Над дном 2 цього жолоба закріплена на горизонтальній осі, перпендикулярно до осі жолоба, направляюча пластина 5, кінець якої також вигнуто вгору по дузі СО to CO < э 35311 та має щілину для заходу хвостового плавника риби Направляюча пластина 5 разом з дном 2 жолоба 1 утворює клиноподібну форму, яка забезпечує орієнтацію також і деформованої риби Кінець дна 2 подаючого жолоба сполучений з відводячим жолобом 7 Пристрій працює слідуючим чином Риба 3 попадає в жолоб 1 і штовхач 4 просуває Гі до вигнутого вгору по дузі кінця дна 2 жолоба 1 У випадку, коли риба переміщується хвостом уперед (фіг 1), то після проходження її під направляючою пластиною 5, хвостовий плавник заходить в щілину 6 (фіг 2) внаслідок того, що він менш пружний, ніж голова риби Він фіксується в щілини 6 направляючої пластини 5 до тих пір, доки голова риби не пройде вигнутий участок дна 2 жолоба під дією штовхача 4 Пройшовши цей шлях, вона зісковзує зорієнтована в відводячий жолоб 7 головою вперед У випадку, коли риба З переміщується головою уперед (фіг 3), штовхач 4 продвигає її до вигнутого вгору по дузі участку, і оскільки голова, маючи більшу пружність, ніж у хвостового плавника, піднімає направляючу пластину 5 (фіг. 4). При подальшому русі штовхача 4, риба, вільно минаючи фіксатор хвостового плавника у вигляді щілини 6, оскільки він припіднятий разом з направляючою пластиною 5, без перешкод зісловзує у відвідний жолоб 7 в положенні головою вперед Коли риба 3 рухається за допомогою штовхача 4 по дну 2 подаючого жолоба 1, то між ним і направляючою пластиною 5, розташованого на горизонтальній осі, перпендикулярній до осі жолоба, утворена клиновидна форма, яка служить для того, щоб вирівнювати деформовану рибу перед орієнтуванням Таким чином, маючи просту конструкцію пристрою, всього три основних деталей (жолоб, штовхач та направляюча пластина), забезпечує надійну орієнтацію риби любих розмірів у положення головою в один бік Джерело інформації: 1 Авт. св. СССР Ne 1634219, МКИ А22С25/12,БИ№10,91р. Фіг. 1 Є МІФ ¥-¥ Z -ЧФ uese 35311 Фіг. 4 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
