Гідроциклон

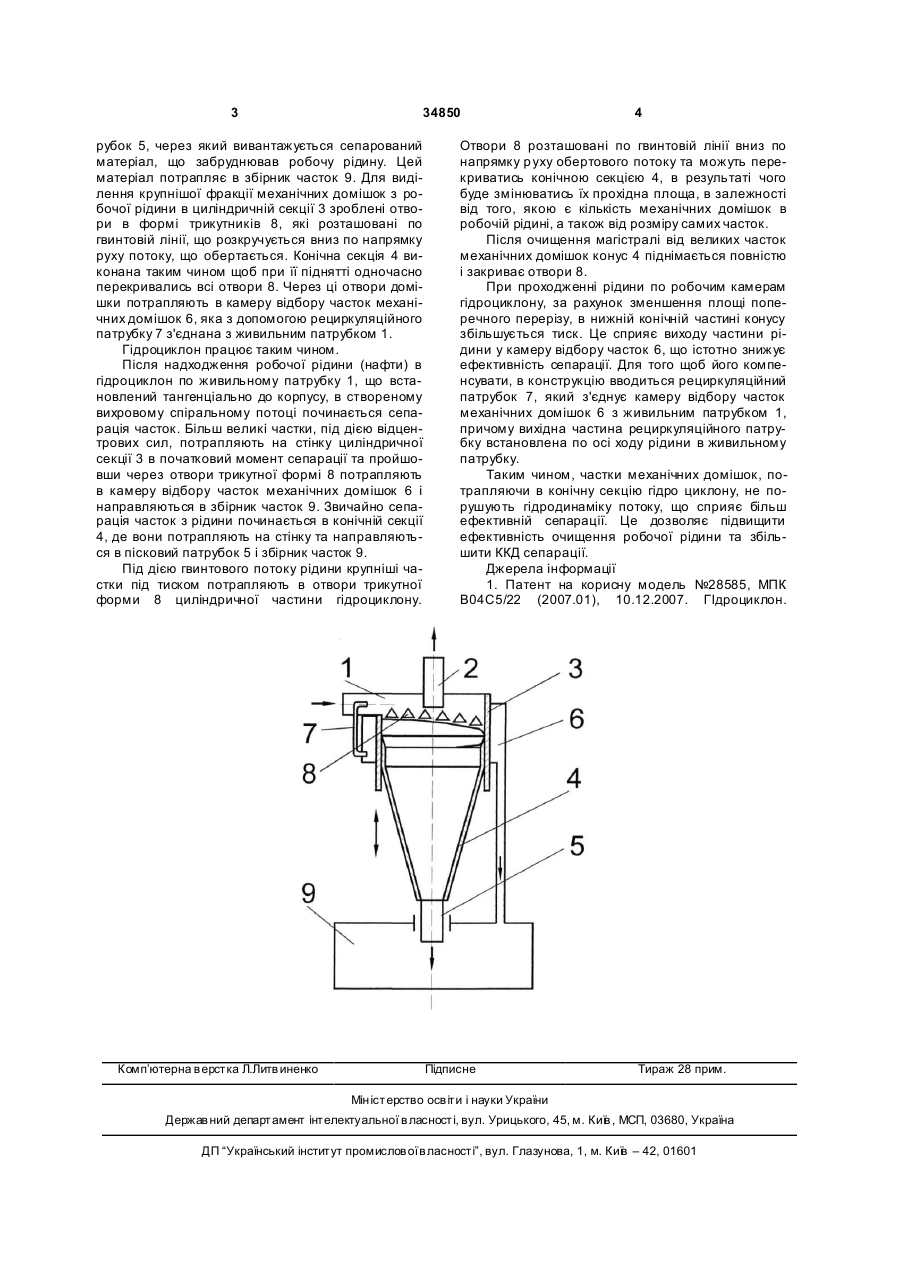

1. Гідроциклон, що включає циліндричну секцію корпуса з живильним і розвантажувальним 3 34850 рубок 5, через який вивантажується сепарований матеріал, що забруднював робочу рідину. Цей матеріал потрапляє в збірник часток 9. Для виділення крупнішої фракції механічних домішок з робочої рідини в циліндричній секції 3 зроблені отвори в формі трикутників 8, які розташовані по гвинтовій лінії, що розкручується вниз по напрямку руху потоку, що обертається. Конічна секція 4 виконана таким чином щоб при її піднятті одночасно перекривались всі отвори 8. Через ці отвори домішки потрапляють в камеру відбору часток механічних домішок 6, яка з допомогою рециркуляційного патрубку 7 з'єднана з живильним патрубком 1. Гідроциклон працює таким чином. Після надходження робочої рідини (нафти) в гідроциклон по живильному патрубку 1, що встановлений тангенціально до корпусу, в створеному вихровому спіральному потоці починається сепарація часток. Більш великі частки, під дією відцентрових сил, потрапляють на стінку циліндричної секції 3 в початковий момент сепарації та пройшовши через отвори трикутної формі 8 потрапляють в камеру відбору часток механічних домішок 6 і направляються в збірник часток 9. Звичайно сепарація часток з рідини починається в конічній секції 4, де вони потрапляють на стінку та направляються в пісковий патрубок 5 і збірник часток 9. Під дією гвинтового потоку рідини крупніші частки під тиском потрапляють в отвори трикутної форми 8 циліндричної частини гідроциклону. Комп’ютерна в ерстка Л.Литв иненко 4 Отвори 8 розташовані по гвинтовій лінії вниз по напрямку р уху обертового потоку та можуть перекриватись конічною секцією 4, в результаті чого буде змінюватись їх прохідна площа, в залежності від того, якою є кількість механічних домішок в робочій рідині, а також від розміру самих часток. Після очищення магістралі від великих часток механічних домішок конус 4 піднімається повністю і закриває отвори 8. При проходженні рідини по робочим камерам гідроциклону, за рахунок зменшення площі поперечного перерізу, в нижній конічній частині конусу збільшується тиск. Це сприяє виходу частини рідини у камеру відбору часток 6, що істотно знижує ефективність сепарації. Для того щоб його компенсувати, в конструкцію вводиться рециркуляційний патрубок 7, який з'єднує камеру відбору часток механічних домішок 6 з живильним патрубком 1, причому вихідна частина рециркуляційного патрубку встановлена по осі ходу рідини в живильному патрубку. Таким чином, частки механічних домішок, потрапляючи в конічну секцію гідро циклону, не порушують гідродинаміку потоку, що сприяє більш ефективній сепарації. Це дозволяє підвищити ефективність очищення робочої рідини та збільшити ККД сепарації. Джерела інформації 1. Патент на корисну модель №28585, МПК В04С5/22 (2007.01), 10.12.2007. ГІдроциклон. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
