Вертикальна піч для прямого відновлення заліза

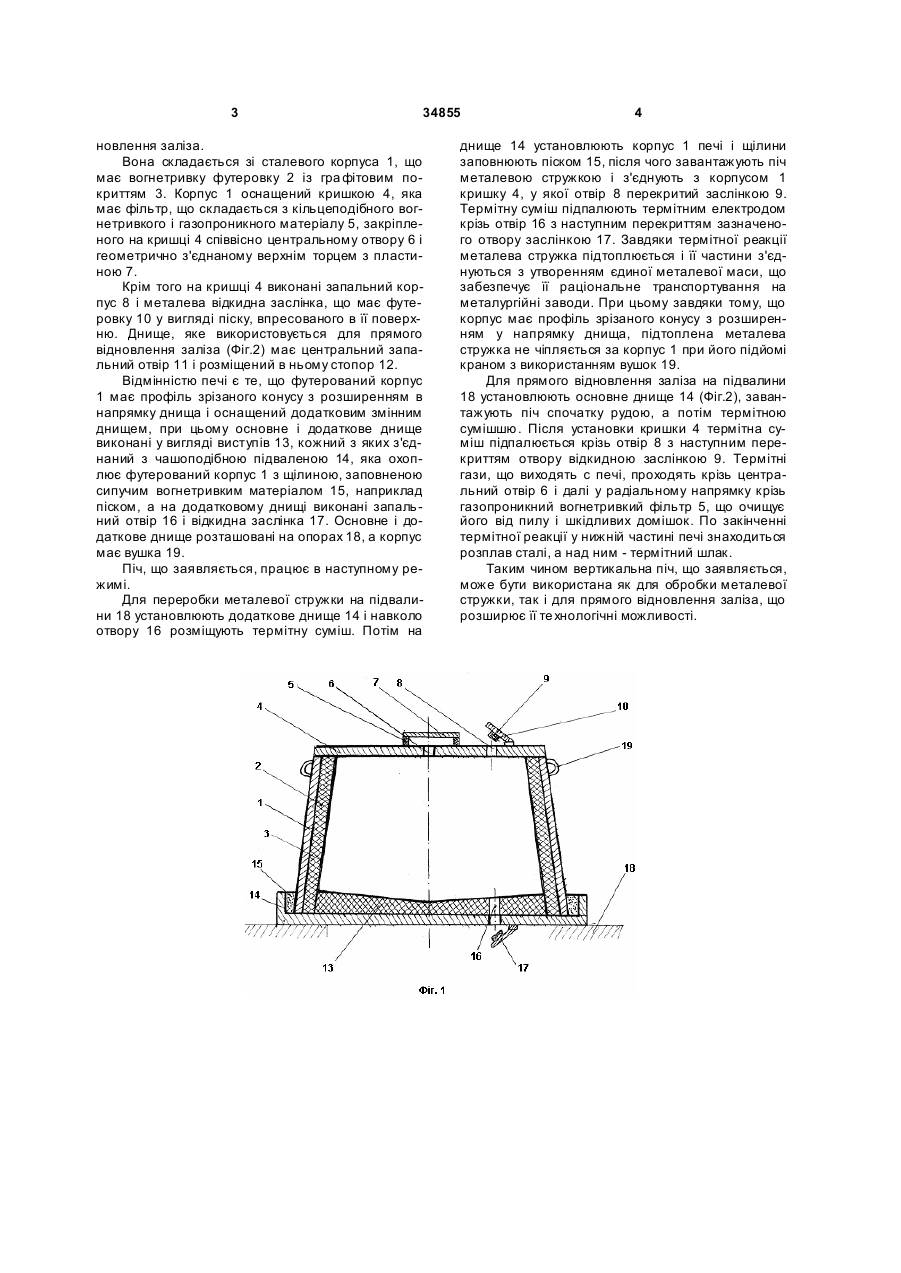

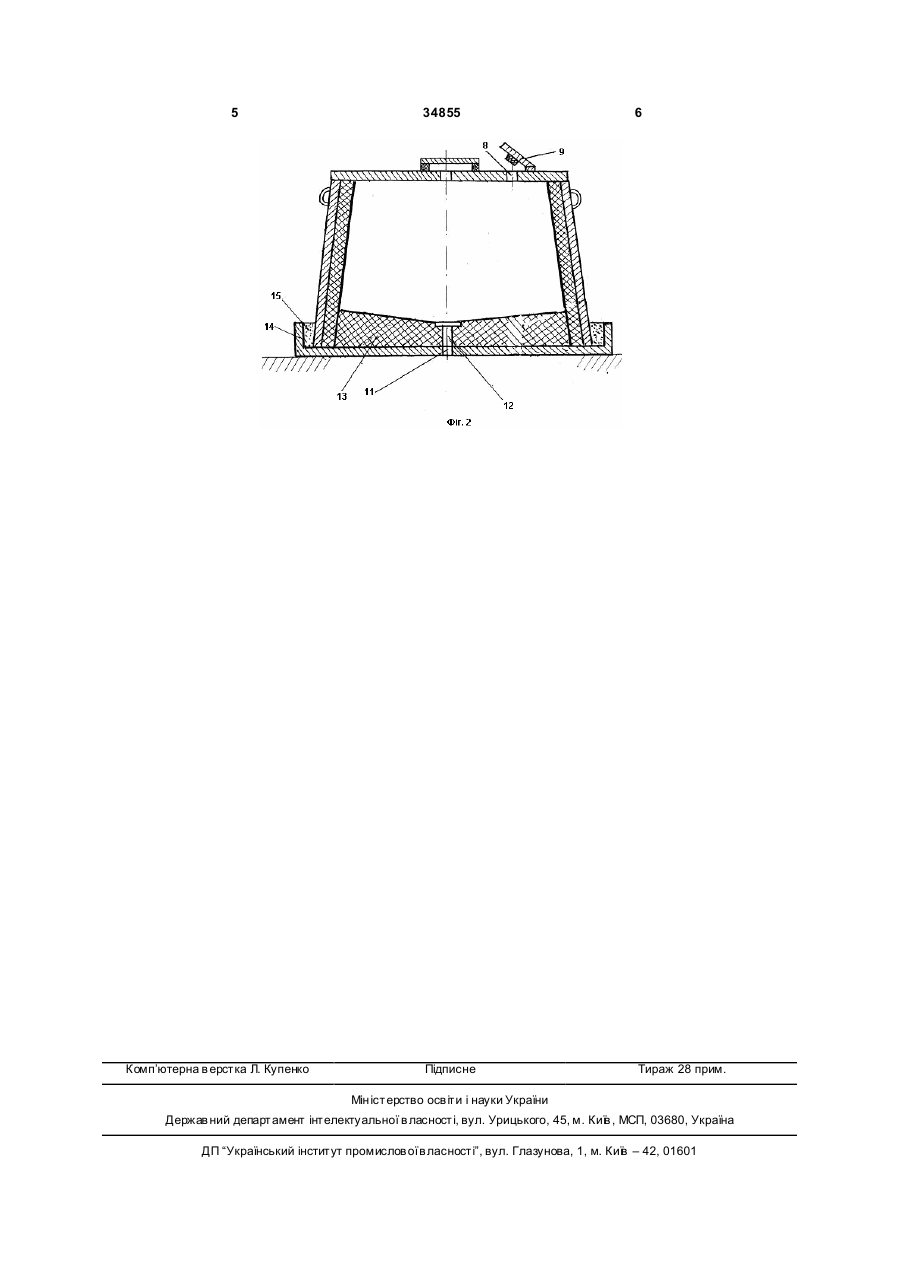

Вертикальна піч для прямого відновлення заліза, яка містить футерований корпус, кришку з 3 34855 новлення заліза. Вона складається зі сталевого корпуса 1, що має вогнетривку футеровку 2 із гра фітовим покриттям 3. Корпус 1 оснащений кришкою 4, яка має фільтр, що складається з кільцеподібного вогнетривкого і газопроникного матеріалу 5, закріпленого на кришці 4 співвісно центральному отвору 6 і геометрично з'єднаному верхнім торцем з пластиною 7. Крім того на кришці 4 виконані запальний корпус 8 і металева відкидна заслінка, що має футеровку 10 у вигляді піску, впресованого в її поверхню. Днище, яке використовується для прямого відновлення заліза (Фіг.2) має центральний запальний отвір 11 і розміщений в ньому стопор 12. Відмінністю печі є те, що футерований корпус 1 має профіль зрізаного конусу з розширенням в напрямку днища і оснащений додатковим змінним днищем, при цьому основне і додаткове днище виконані у вигляді виступів 13, кожний з яких з'єднаний з чашоподібною підваленою 14, яка охоплює футерований корпус 1 з щілиною, заповненою сипучим вогнетривким матеріалом 15, наприклад піском, а на додатковому днищі виконані запальний отвір 16 і відкидна заслінка 17. Основне і додаткове днище розташовані на опорах 18, а корпус має вушка 19. Піч, що заявляється, працює в наступному режимі. Для переробки металевої стружки на підвалини 18 установлюють додаткове днище 14 і навколо отвору 16 розміщують термітну суміш. Потім на 4 днище 14 установлюють корпус 1 печі і щілини заповнюють піском 15, після чого завантажують піч металевою стружкою і з'єднують з корпусом 1 кришку 4, у якої отвір 8 перекритий заслінкою 9. Термітну суміш підпалюють термітним електродом крізь отвір 16 з наступним перекриттям зазначеного отвору заслінкою 17. Завдяки термітної реакції металева стружка підтоплюється і її частини з'єднуються з утворенням єдиної металевої маси, що забезпечує її раціональне транспортування на металургійні заводи. При цьому завдяки тому, що корпус має профіль зрізаного конусу з розширенням у напрямку днища, підтоплена металева стружка не чіпляється за корпус 1 при його підйомі краном з використанням вушок 19. Для прямого відновлення заліза на підвалини 18 установлюють основне днище 14 (Фіг.2), завантажують піч спочатку рудою, а потім термітною сумішшю. Після установки кришки 4 термітна суміш підпалюється крізь отвір 8 з наступним перекриттям отвору відкидною заслінкою 9. Термітні гази, що виходять с печі, проходять крізь центральний отвір 6 і далі у радіальному напрямку крізь газопроникний вогнетривкий фільтр 5, що очищує його від пилу і шкідливих домішок. По закінченні термітної реакції у нижній частині печі знаходиться розплав сталі, а над ним - термітний шлак. Таким чином вертикальна піч, що заявляється, може бути використана як для обробки металевої стружки, так і для прямого відновлення заліза, що розширює її те хнологічні можливості. 5 Комп’ютерна в ерстка Л. Купенко 34855 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
