Вимірювальний пристрій

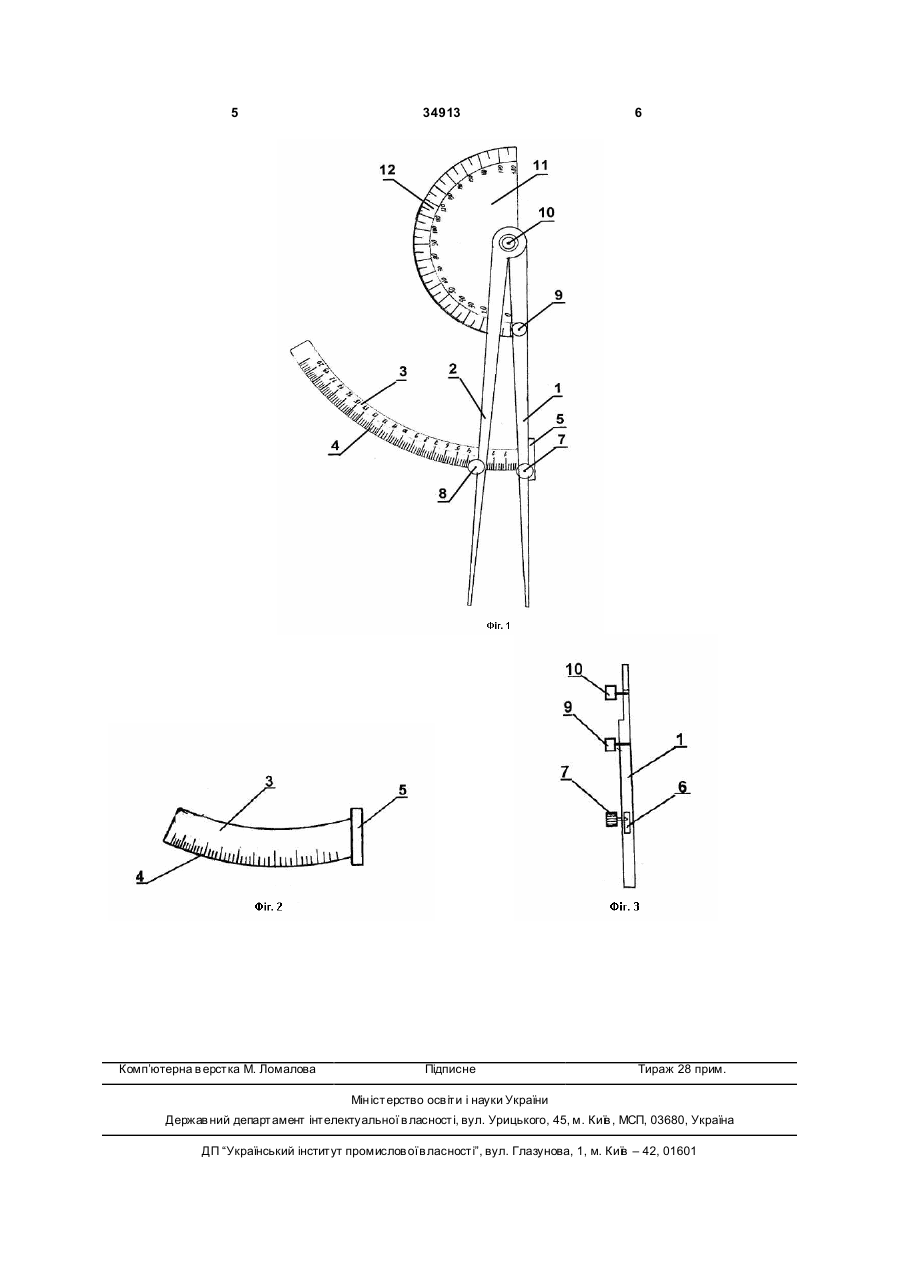

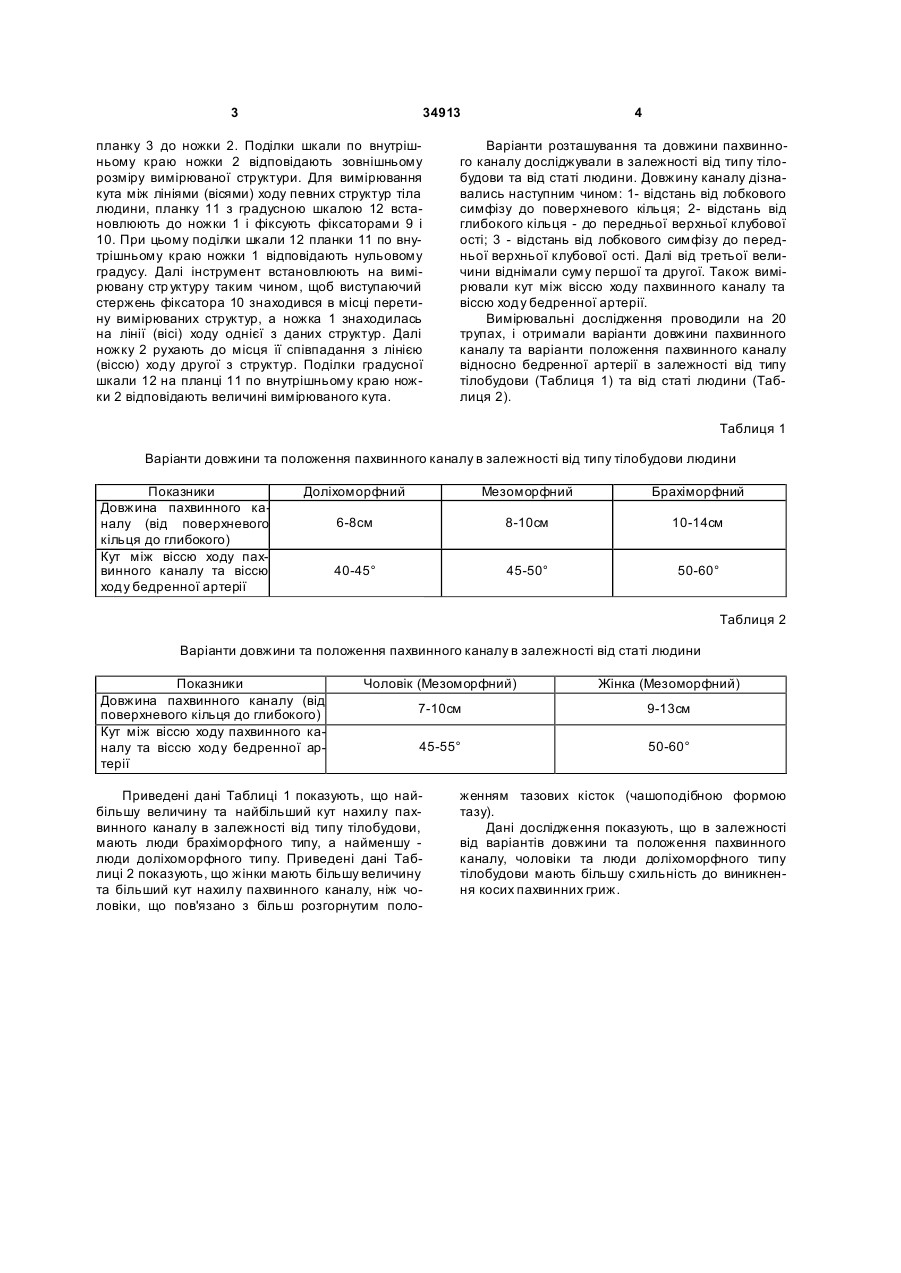

Вимірювальний інструмент, що містить шарнірно з'єднані ніжки, які сходяться в половині їх довжини, планку із міліметровою шкалою до 100мм, упором та з її зажимаючими елементами, який відрізняє ться тим, що міліметрова шкала збільшена до 200мм, ніжки сходяться по всій довжині та встановлена планка з градусною шкалою ( транспортиром ) та її зажимаючими елементами. (19) (21) u200804217 (22) 03.04.2008 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) ЧЕРНІЄНКО ВІКТОР ВОЛОДИМИРОВИЧ, UA, ПІВТОРАК ВОЛОДИМИР ІЗЯСЛАВОВИЧ, UA (73) ВІННИЦЬКИЙ НАЦІОНАЛЬНИЙ МЕДИЧНИЙ УНІВЕРСИТЕТ ІМ. М.І. ПИРОГОВА, U A 3 34913 планку 3 до ножки 2. Поділки шкали по внутрішньому краю ножки 2 відповідають зовнішньому розміру вимірюваної структури. Для вимірювання кута між лініями (вісями) ходу певних структур тіла людини, планку 11 з градусною шкалою 12 встановлюють до ножки 1 і фіксують фіксаторами 9 і 10. При цьому поділки шкали 12 планки 11 по внутрішньому краю ножки 1 відповідають нульовому градусу. Далі інструмент встановлюють на вимірювану стр уктуру таким чином, щоб виступаючий стержень фіксатора 10 знаходився в місці перетину вимірюваних структур, а ножка 1 знаходилась на лінії (вісі) ходу однієї з даних структур. Далі ножку 2 рухають до місця її співпадання з лінією (віссю) ходу другої з структур. Поділки градусної шкали 12 на планці 11 по внутрішньому краю ножки 2 відповідають величині вимірюваного кута. 4 Варіанти розташування та довжини пахвинного каналу досліджували в залежності від типу тілобудови та від статі людини. Довжину каналу дізнавались наступним чином: 1- відстань від лобкового симфізу до поверхневого кільця; 2- відстань від глибокого кільця - до передньої верхньої клубової ості; 3 - відстань від лобкового симфізу до передньої верхньої клубової ості. Далі від третьої величини віднімали суму першої та другої. Також вимірювали кут між віссю ходу пахвинного каналу та віссю ходу бедренної артерії. Вимірювальні дослідження проводили на 20 трупах, і отримали варіанти довжини пахвинного каналу та варіанти положення пахвинного каналу відносно бедренної артерії в залежності від типу тілобудови (Таблиця 1) та від статі людини (Таблиця 2). Таблиця 1 Варіанти довжини та положення пахвинного каналу в залежності від типу тілобудови людини Показники Довжина пахвинного каналу (від поверхневого кільця до глибокого) Кут між віссю ходу пахвинного каналу та віссю ходу бедренної артерії Доліхоморфний Мезоморфний Брахіморфний 6-8см 8-10см 10-14см 40-45° 45-50° 50-60° Таблиця 2 Варіанти довжини та положення пахвинного каналу в залежності від статі людини Показники Довжина пахвинного каналу (від поверхневого кільця до глибокого) Кут між віссю ходу пахвинного каналу та віссю ходу бедренної артерії Чоловік (Мезоморфний) Жінка (Мезоморфний) 7-10см 9-13см 45-55° 50-60° Приведені дані Таблиці 1 показують, що найбільшу величину та найбільший кут нахилу пахвинного каналу в залежності від типу тілобудови, мають люди брахіморфного типу, а найменшу люди доліхоморфного типу. Приведені дані Таблиці 2 показують, що жінки мають більшу величину та більший кут нахилу пахвинного каналу, ніж чоловіки, що пов'язано з більш розгорнутим поло женням тазових кісток (чашоподібною формою тазу). Дані дослідження показують, що в залежності від варіантів довжини та положення пахвинного каналу, чоловіки та люди доліхоморфного типу тілобудови мають більшу схильність до виникнення косих пахвинних гриж. 5 Комп’ютерна в ерстка М. Ломалова 34913 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
