Формула / Реферат

Автономна установка для опалювання, що містить бак-акумулятор, подавальний та зворотний трубопроводи, встановлений на трубопроводі циркуляційний насос, нагрівачі, терморегулятор, яка відрізняється тим, що додатково містить реле часу та багатофункціональний електричний лічильник.

Текст

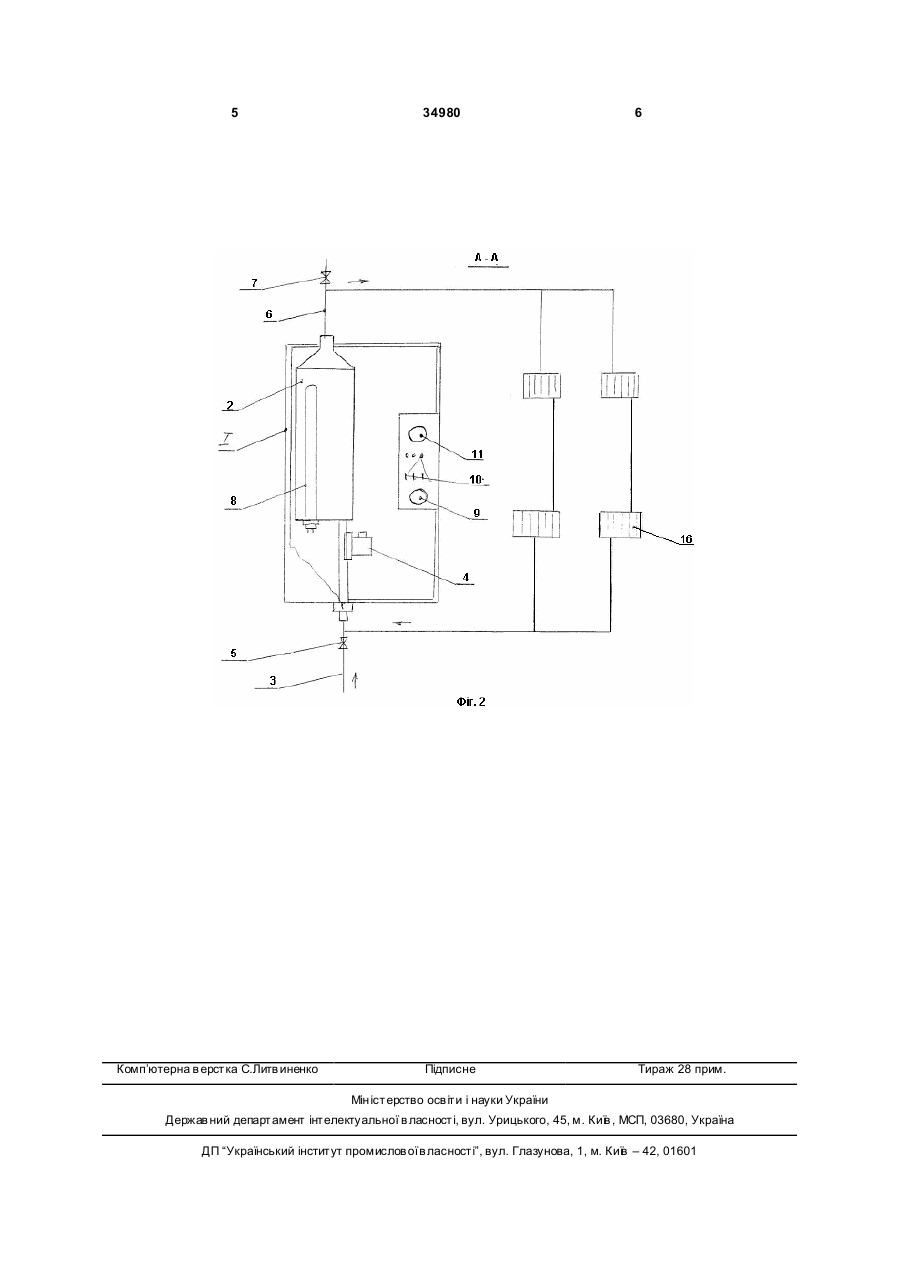

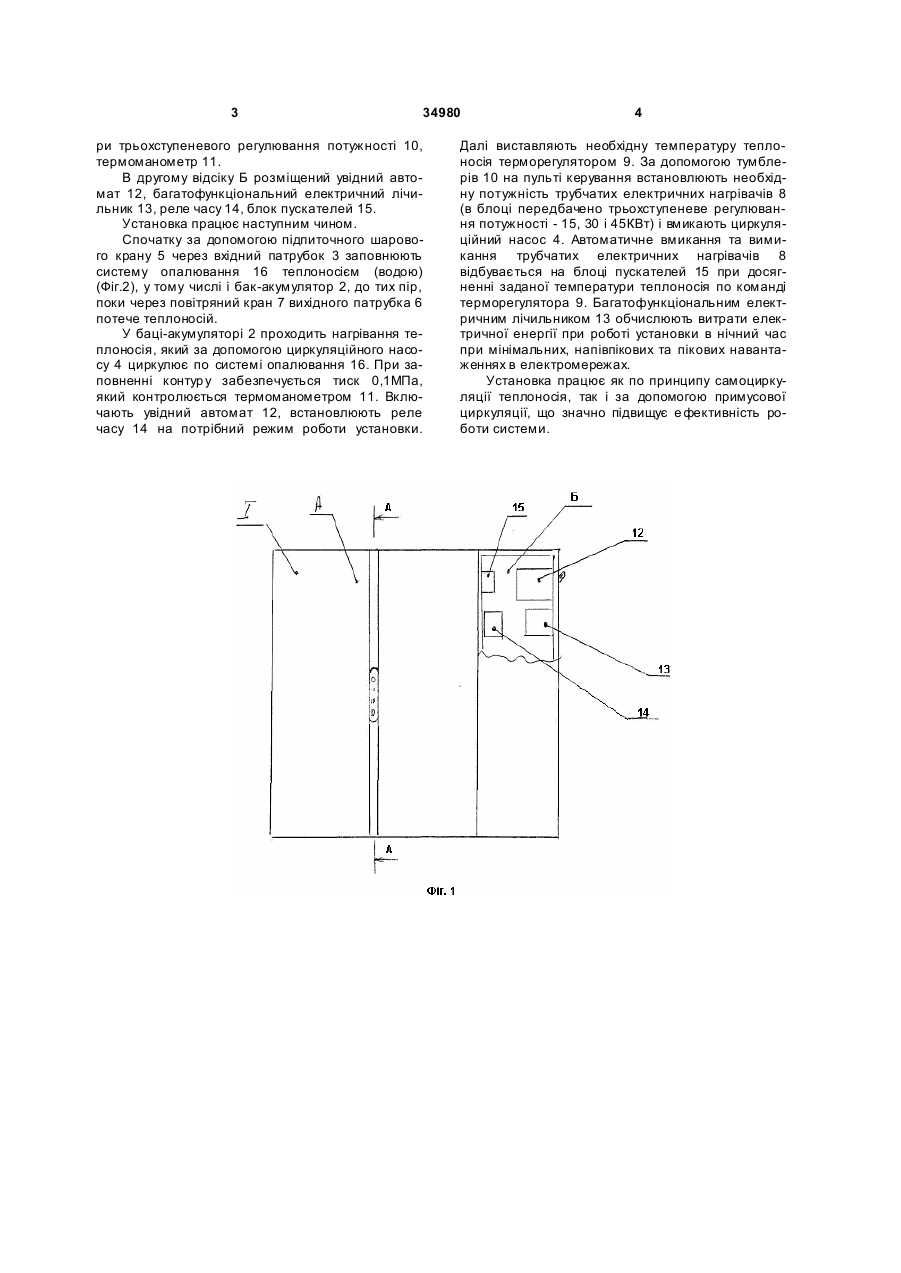

Автономна установка для опалювання, що містить бак-акумулятор, подавальний та зворотний трубопроводи, встановлений на трубопроводі циркуляційний насос, нагрівачі, терморегулятор, яка відрізняється тим, що додатково містить реле часу та багатофункціональний електричний лічильник. (19) (21) u200804875 (22) 15.04.2008 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) РАДЧУК АН АТОЛІЙ ЄВГРАФОВИЧ, UA, КОВАЛЬ ДМИТРО МИ ХАЙЛОВИЧ, UA (73) РАДЧУК АНАТОЛІЙ ЄВГРАФОВИЧ, U A 3 34980 ри трьохступеневого регулювання потужності 10, термоманометр 11. В другому відсіку Б розміщений увідний автомат 12, багатофункціональний електричний лічильник 13, реле часу 14, блок пускателей 15. Установка працює наступним чином. Спочатку за допомогою підпиточного шарового крану 5 через вхідний патрубок 3 заповнюють систему опалювання 16 теплоносієм (водою) (Фіг.2), у тому числі і бак-акумулятор 2, до тих пір, поки через повітряний кран 7 вихідного патрубка 6 потече теплоносій. У баці-акумуляторі 2 проходить нагрівання теплоносія, який за допомогою циркуляційного насосу 4 циркулює по системі опалювання 16. При заповненні контур у забезпечується тиск 0,1МПа, який контролюється термоманометром 11. Включають увідний автомат 12, встановлюють реле часу 14 на потрібний режим роботи установки. 4 Далі виставляють необхідну температуру теплоносія терморегулятором 9. За допомогою тумблерів 10 на пульті керування встановлюють необхідну потужність трубчатих електричних нагрівачів 8 (в блоці передбачено трьохступеневе регулювання потужності - 15, 30 і 45КВт) і вмикають циркуляційний насос 4. Автоматичне вмикання та вимикання трубчатих електричних нагрівачів 8 відбувається на блоці пускателей 15 при досягненні заданої температури теплоносія по команді терморегулятора 9. Багатофункціональним електричним лічильником 13 обчислюють витрати електричної енергії при роботі установки в нічний час при мінімальних, напівпікових та пікових навантаженнях в електромережах. Установка працює як по принципу самоциркуляції теплоносія, так і за допомогою примусової циркуляції, що значно підвищує е фективність роботи системи. 5 Комп’ютерна в ерстка C.Литв иненко 34980 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Autonomous heating plant

Автори англійською

Radchuk Anatolii Yevhrafovych, Koval Dmytro Mykhailovych

Назва патенту російською

Автономная установка для отопления

Автори російською

Радчук Анатолий Евграфович, Коваль Дмитрий Михайлович

МПК / Мітки

МПК: F24D 17/00

Мітки: автономна, опалювання, установка
