Автономна газогенераторна установка

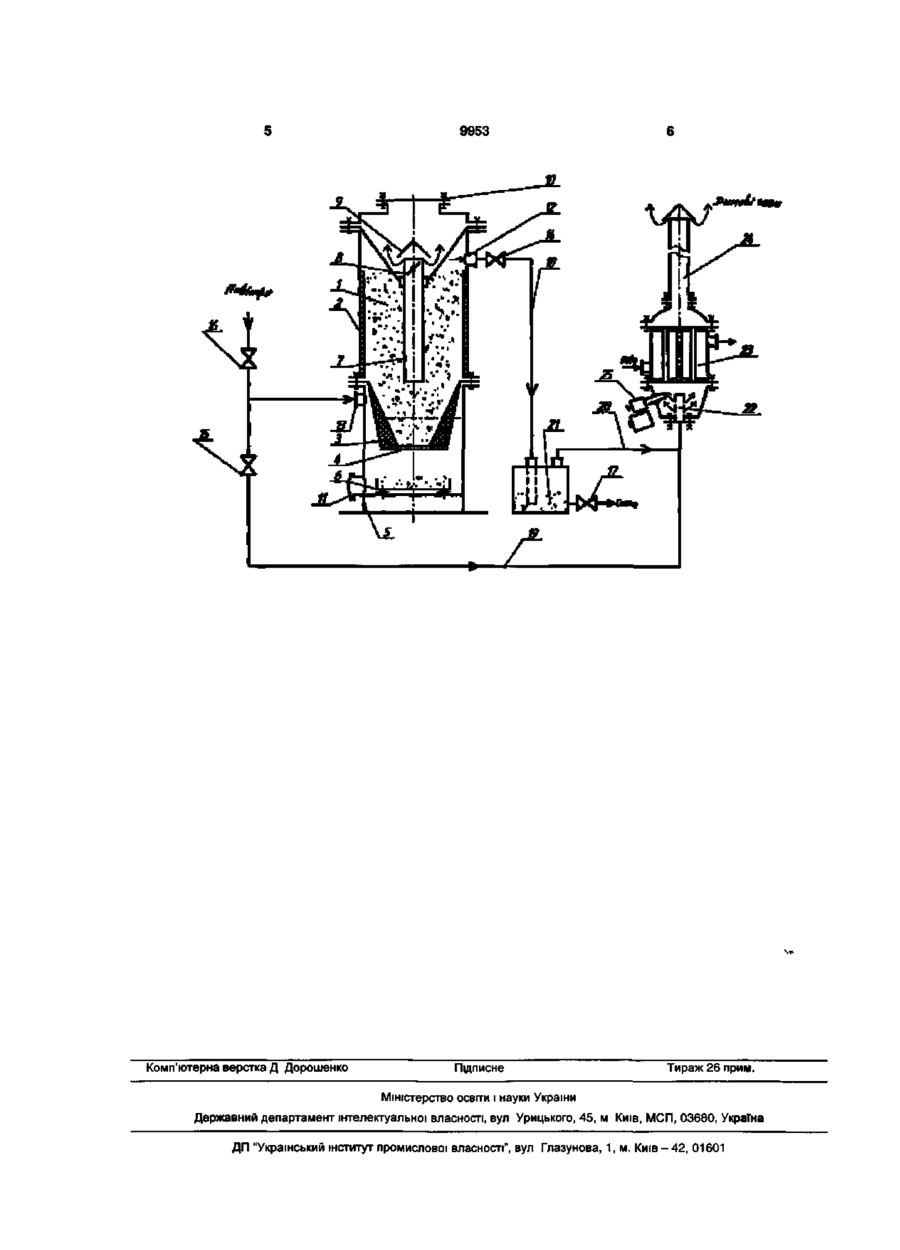

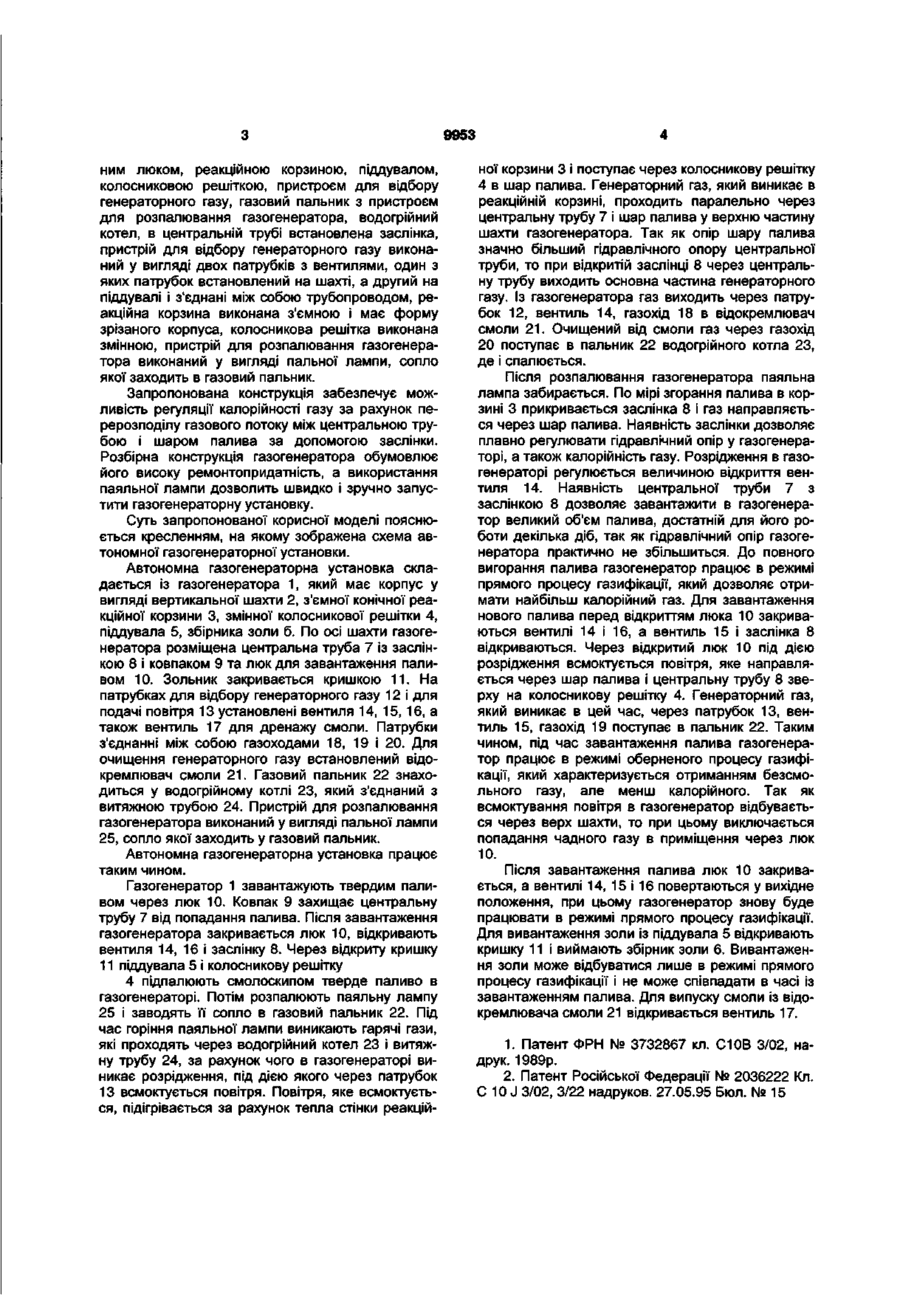

Автономна газогенераторна установка, що містить газогенератор з вертикальною шахтою газифікації, центральною трубою в шахті, завантажувальним люком, реакційною корзиною, піддувалом, колосниковою решіткою, пристроєм для відбору генераторного газу, газовий пальник з Корисна модель відноситься до технології одержання газоподібного палива з відходів деревини, торфу, кам'яного вугілля, рослинної біомаси і може знайти застосування в житловокомунальному господарстві, для опалення житлових приміщень, теплиць, об'єктів господарського призначення. Відомі газогенератори для одержання газоподібного палива із твердих палив, що містять корпус, реакційну камеру, колосникову решітку, фурми для подачі повітря та вентилятор [1]. Найбільш близьким аналогом установки, що заявляється, вибраної як прототип, є побутова газогенераторна установка, що містить газогенератор з вертикальною шахтою газифікації, люк для завантаження, колосникову решітку, пристрій для подачі повітря, витяжну трубу, центральну трубу, розміщену по осі корпусу газогенератора, пристрій для розпалювання газогенератора, пристрій для відводу генераторного газу із шахти, збірник золи, водогрійний котел [2]. Загальними суттєвими ознаками відомої установки та установки, що заявляється, є вертикальна шахта газифікації з центральною трубою, люк для завантаження, пристрій подачі повітря, збірник золи, пристрій для розпалювання газогенератора, пристрій для відбору генераторного газу, колосникова решітка, водогрійний котел. Під час роботи відомої побутової газогенера пристроєм для розпалювання газогенератора, водогрійний котел, яка відрізняється тим, що в центральній трубі встановлена заслінка, пристрій для відбору генераторного газу виконаний у вигляді двох патрубків з вентилями, один з яких встановлений на шахті, а другий - на піддувалі, з'єднаних між собою трубопроводом, реакційна корзина виконана знімною і має форму зрізаного конуса, колосникова решітка виконана змінною, пристрій для розпалювання газогенератора виконаний у вигляді паяльної лампи, сопло якої заходить в газовий пальник. торної установки при поповненні її паливом через люк для завантаження можливі викиди чадного газу, що може викликати отруєння обслуговуючого персоналу. Крім того, після вигорання першої порції палива на колосниковій решітці, можливе зависання палива, яке знаходиться вище в шахті газогенератора, тому що внаслідок більшого гідравлічного опору шару палива генераторний газ буде виходити не через паливо, а через центральну трубу. Зависання палива може також відбутися і через звуження проходу між розтрубом центральної труби і шахтою газогенератора. Низька теплова потужність гніту для розпалювання газогенератора зменшує його тягу, а отже значно збільшує час виходу установки на режим. В основу корисної моделі поставлена задача вдосконалення побутової газогенераторної установки, в якій шляхом модернізації конструкції центральної труби, пристрою для відбору генераторного газу, пристрою для розпалювання газогенератора, реакційної корзини забезпечується стабільність роботи установки на всіх режимах експлуатації, виключаються викиди чадного газу при завантаженні паливом і підвищується ККД установки. Поставлена задача вирішується тим, що в побутовій газогенераторній установці, що містить газогенератор з вертикального шахтою газифікації, центральною трубою в шахті, завантажуваль «о* *-* СО Ю (У) 5Г 9953 ним люком, реакційною корзиною, піддувалом, колосниковою решіткою, пристроєм для відбору генераторного газу, газовий пальник з пристроєм для розпалювання газогенератора, водогрійний котел, в центральній трубі встановлена заслінка, пристрій для відбору генераторного газу виконаний у вигляді двох патрубків з вентилями, один з яких патрубок встановлений на шахті, а другий на піддувалі і з'єднані між собою трубопроводом, реакційна корзина виконана з'ємною і має форму зрізаного корпуса, колосникова решітка виконана змінною, пристрій для розпалювання газогенератора виконаний у вигляді пальної лампи, сопло якої заходить в газовий пальник. Запропонована конструкція забезпечує можливість регуляції калорійності газу за рахунок перерозподілу газового потоку між центральною трубою і шаром палива за допомогою заслінки. Розбірна конструкція газогенератора обумовлює його високу ремонтопридатність, а використання паяльної лампи дозволить швидко і зручно запустити газогенераторну установку. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображена схема автономної газогенераторної установки. Автономна газогенераторна установка складається із газогенератора 1, який має корпус у вигляді вертикальної шахти 2, з'ємної конічної реакційної корзини 3, змінної колосникової решітки 4, піддувала 5, збірника золи б. По осі шахти газогенератора розміщена центральна труба 7 із заслінкою 8 і ковпаком 9 та люк для завантаження паливом 10. Зольник закривається кришкою 11. На патрубках для відбору генераторного газу 12 і для подачі повітря 13 установлені вентиля 14, 15, 16, а також вентиль 17 для дренажу смоли. Патрубки з'єднанні між собою газоходами 18, 19 і 20. Для очищення генераторного газу встановлений відокремлювач смоли 21. Газовий пальник 22 знаходиться у водогрійному котлі 23, який з'єднаний з витяжною трубою 24. Пристрій для розпалювання газогенератора виконаний у вигляді пальної лампи 25, сопло якої заходить у газовий пальник. Автономна газогенераторна установка працює таким чином. Газогенератор 1 завантажують твердим паливом через люк 10. Ковпак 9 захищає центральну трубу 7 від попадання палива. Після завантаження газогенератора закривається люк 10, відкривають вентиля 14, 16 і заслінку 8. Через відкриту кришку 11 піддувала 5 і колосникову решітку 4 підпалюють смолоскипом тверде паливо в газогенераторі. Потім розпалюють паяльну лампу 25 і заводять її сопло в газовий пальник 22. Під час горіння паяльної лампи виникають гарячі гази, які проходять через водогрійний котел 23 і витяжну трубу 24, за рахунок чого в газогенераторі виникає розрідження, під дією якого через патрубок 13 всмоктується повітря. Повітря, яке всмоктується, підігрівається за рахунок тепла стінки реакцій ної корзини 3 і поступає через колосникову решітку 4 в шар палива. Генераторний газ, який виникає в реакційній корзині, проходить паралельно через центральну трубу 7 і шар палива у верхню частину шахти газогенератора. Так як опір шару палива значно більший гідравлічного опору центральної труби, то при відкритій заслінці 8 через центральну трубу виходить основна частина генераторного газу. Із газогенератора газ виходить через патрубок 12, вентиль 14, газохід 18 в відокремлювач смоли 21. Очищений від смоли газ через газохід 20 поступає в пальник 22 водогрійного котла 23, де і спалюється. Після розпалювання газогенератора паяльна лампа забирається. По мірі згорання палива в корзині 3 прикривається заслінка 8 і газ направляється через шар палива. Наявність заслінки дозволяє плавно регулювати гідравлічний опір у газогенераторі, а також калорійність газу. Розрідження в газогенераторі регулюється величиною відкриття вентиля 14. Наявність центральної труби 7 з заслінкою 8 дозволяє завантажити в газогенератор великий об'єм палива, достатній для його роботи декілька діб, так як гідравлічний опір газогенератора практично не збільшиться. До повного вигорання палива газогенератор працює в режимі прямого процесу газифікації, який дозволяє отримати найбільш калорійний газ. Для завантаження нового палива перед відкриттям люка 10 закриваються вентилі 14 і 16, а вентиль 15 і заслінка 8 відкриваються. Через відкритий люк 10 під дією розрідження всмоктується повітря, яке направляється через шар палива і центральну трубу 8 зверху на колосникову решітку 4. Генераторний газ, який виникає в цей час, через патрубок 13, вентиль 15, газохід 19 поступає в пальник 22. Таким чином, під час завантаження палива газогенератор працює в режимі оберненого процесу газифікації, який характеризується отриманням безсмольного газу, але менш калорійного. Так як всмоктування повітря в газогенератор відбувається через верх шахти, то при цьому виключається попадання чадного газу в приміщення через люк 10. Після завантаження палива люк 10 закривається, а вентилі 14, 15 і 16 повертаються у вихідне положення, при цьому газогенератор знову буде працювати в режимі прямого процесу газифікації. Для вивантаження золи із піддувала 5 відкривають кришку 11 і виймають збірник золи 6. Вивантаження золи може відбуватися лише в режимі прямого процесу газифікації і не може співпадати в часі із завантаженням палива. Для випуску смоли із відокремлювана смоли 21 відкривається вентиль 17. 1. Патент ФРН № 3732867 кл. С10В 3/02, надрук. 1989р. 2. Патент Російської Федерації № 2036222 Кл. С 10 J 3/02, 3/22 надруков. 27.05.95 Бюл. № 15 9953 Комп'ютерна верстка Д Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
