Наручники конвойні металеві

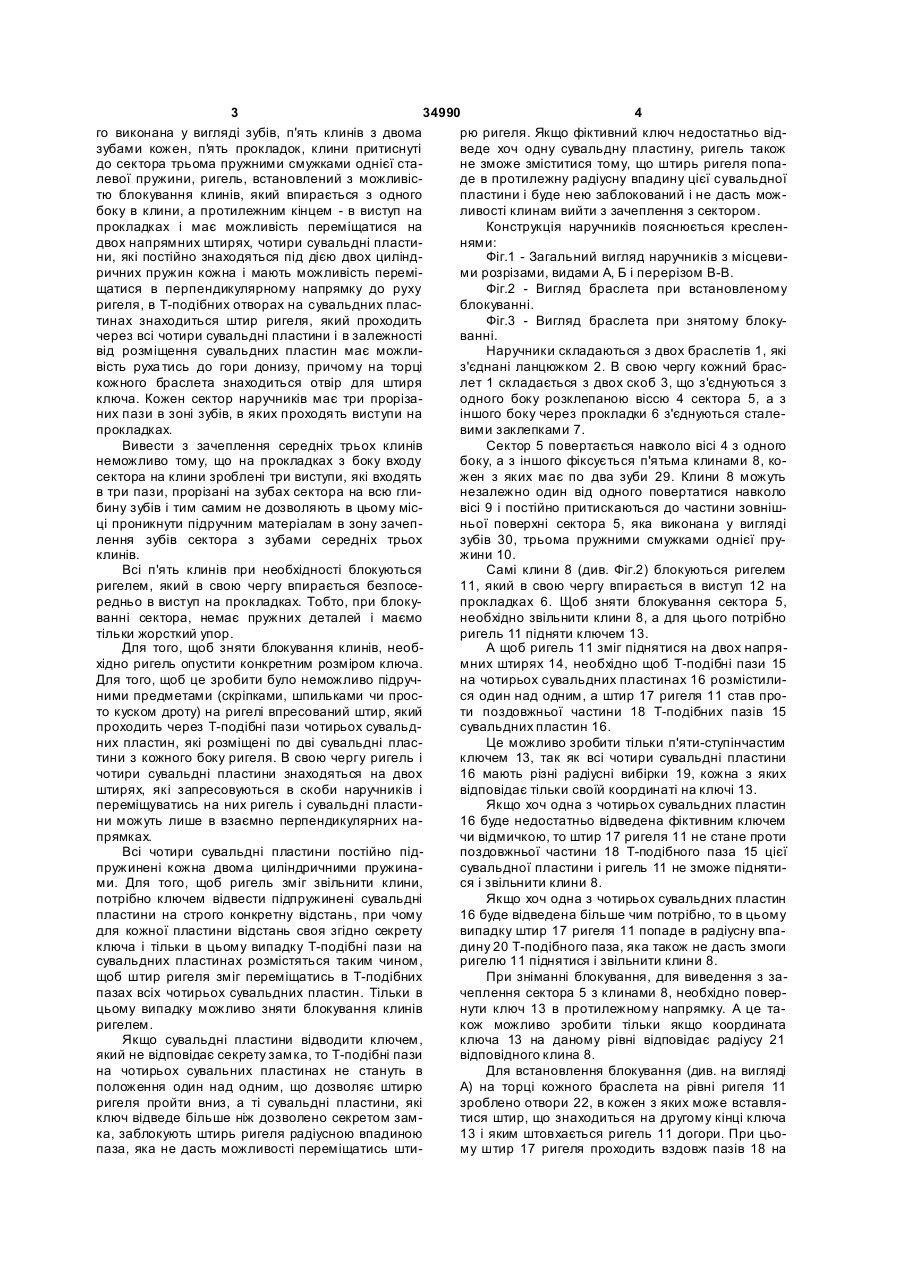

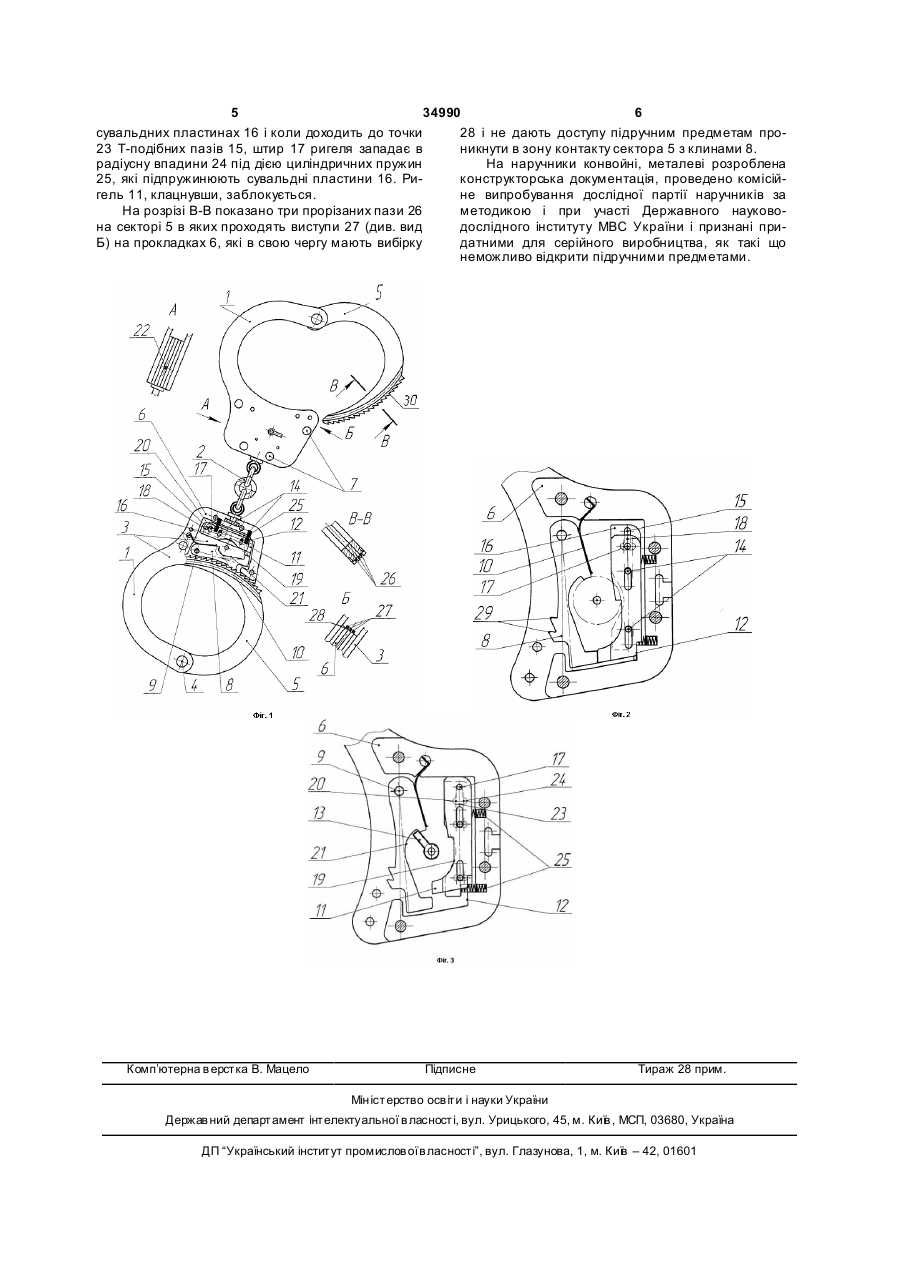

1. Наручники конвойні металеві, що містять два браслети, кожен з яких має дві скоби, один сектор, частина зовнішньої поверхні якого виконана у вигляді зубів, два клини з двома зубами кожен, дві прокладки, які відрізняються тим, що кожен браслет додатково містить три прокладки і три клини з двома зубами кожний, причому клини притиснуті до сектора трьома пружними смужками 3 34990 4 го виконана у вигляді зубів, п'ять клинів з двома рю ригеля. Якщо фіктивний ключ недостатньо відзубами кожен, п'я ть прокладок, клини притиснуті веде хоч одну сувальдну пластину, ригель також до сектора трьома пружними смужками однієї стане зможе зміститися тому, що штирь ригеля попалевої пружини, ригель, встановлений з можливісде в протилежну радіусну впадину цієї сувальдної тю блокування клинів, який впирається з одного пластини і буде нею заблокований і не дасть можбоку в клини, а протилежним кінцем - в виступ на ливості клинам вийти з зачеплення з сектором. прокладках і має можливість переміщатися на Конструкція наручників пояснюється креслендвох напрямних штирях, чотири сувальдні пластинями: ни, які постійно знаходяться під дією двох циліндФіг.1 - Загальний вигляд наручників з місцевиричних пружин кожна і мають можливість переміми розрізами, видами А, Б і перерізом В-В. щатися в перпендикулярному напрямку до руху Фіг.2 - Вигляд браслета при встановленому ригеля, в Т-подібних отворах на сувальдних пласблокуванні. тинах знаходиться штир ригеля, який проходить Фіг.3 - Вигляд браслета при знятому блокучерез всі чотири сувальдні пластини і в залежності ванні. від розміщення сувальдних пластин має можлиНаручники складаються з двох браслетів 1, які вість руха тись до гори донизу, причому на торці з'єднані ланцюжком 2. В свою чергу кожний браскожного браслета знаходиться отвір для штиря лет 1 складається з двох скоб 3, що з'єднуються з ключа. Кожен сектор наручників має три прорізаодного боку розклепаною віссю 4 сектора 5, а з них пази в зоні зубів, в яких проходять виступи на іншого боку через прокладки 6 з'єднуються сталепрокладках. вими заклепками 7. Вивести з зачеплення середніх трьох клинів Сектор 5 повертається навколо вісі 4 з одного неможливо тому, що на прокладках з боку входу боку, а з іншого фіксується п'ятьма клинами 8, косектора на клини зроблені три виступи, які входять жен з яких має по два зуби 29. Клини 8 можуть в три пази, прорізані на зубах сектора на всю глинезалежно один від одного повертатися навколо бину зубів і тим самим не дозволяють в цьому місвісі 9 і постійно притискаються до частини зовнішці проникнути підручним матеріалам в зону зачепньої поверхні сектора 5, яка виконана у вигляді лення зубів сектора з зубами середніх трьох зубів 30, трьома пружними смужками однієї пруклинів. жини 10. Всі п'ять клинів при необхідності блокуються Самі клини 8 (див. Фіг.2) блокуються ригелем ригелем, який в свою чергу впирається безпосе11, який в свою чергу впирається в виступ 12 на редньо в виступ на прокладках. Тобто, при блокупрокладках 6. Щоб зняти блокування сектора 5, ванні сектора, немає пружних деталей і маємо необхідно звільнити клини 8, а для цього потрібно тільки жорсткий упор. ригель 11 підняти ключем 13. Для того, щоб зняти блокування клинів, необА щоб ригель 11 зміг піднятися на двох напряхідно ригель опустити конкретним розміром ключа. мних штирях 14, необхідно щоб Т-подібні пази 15 Для того, щоб це зробити було неможливо підручна чотирьох сувальдних пластинах 16 розмістилиними предметами (скріпками, шпильками чи просся один над одним, а штир 17 ригеля 11 став прото куском дроту) на ригелі впресований штир, який ти поздовжньої частини 18 Т-подібних пазів 15 проходить через Т-подібні пази чотирьох сувальдсувальдних пластин 16. них пластин, які розміщені по дві сувальдні пласЦе можливо зробити тільки п'яти-ступінчастим тини з кожного боку ригеля. В свою чергу ригель і ключем 13, так як всі чотири сувальдні пластини чотири сувальдні пластини знаходяться на двох 16 мають різні радіусні вибірки 19, кожна з яких штирях, які запресовуються в скоби наручників і відповідає тільки своїй координаті на ключі 13. переміщуватись на них ригель і сувальдні пластиЯкщо хоч одна з чотирьох сувальдних пластин ни можуть лише в взаємно перпендикулярних на16 буде недостатньо відведена фіктивним ключем прямках. чи відмичкою, то штир 17 ригеля 11 не стане проти Всі чотири сувальдні пластини постійно підпоздовжньої частини 18 Т-подібного паза 15 цієї пружинені кожна двома циліндричними пружинасувальдної пластини і ригель 11 не зможе піднятими. Для того, щоб ригель зміг звільнити клини, ся і звільнити клини 8. потрібно ключем відвести підпружинені сувальдні Якщо хоч одна з чотирьох сувальдних пластин пластини на строго конкретну відстань, при чому 16 буде відведена більше чим потрібно, то в цьому для кожної пластини відстань своя згідно секрету випадку штир 17 ригеля 11 попаде в радіусну впаключа і тільки в цьому випадку Т-подібні пази на дину 20 Т-подібного паза, яка також не дасть змоги сувальдних пластинах розмістяться таким чином, ригелю 11 піднятися і звільнити клини 8. щоб штир ригеля зміг переміщатись в Т-подібних При зніманні блокування, для виведення з запазах всіх чотирьох сувальдних пластин. Тільки в чеплення сектора 5 з клинами 8, необхідно поверцьому випадку можливо зняти блокування клинів нути ключ 13 в протилежному напрямку. А це таригелем. кож можливо зробити тільки якщо координата Якщо сувальдні пластини відводити ключем, ключа 13 на даному рівні відповідає радіусу 21 який не відповідає секрету замка, то Т-подібні пази відповідного клина 8. на чотирьох сувальних пластинах не стануть в Для встановлення блокування (див. на вигляді положення один над одним, що дозволяє штирю А) на торці кожного браслета на рівні ригеля 11 ригеля пройти вниз, а ті сувальдні пластини, які зроблено отвори 22, в кожен з яких може вставляключ відведе більше ніж дозволено секретом замтися штир, що знаходиться на другому кінці ключа ка, заблокують штирь ригеля радіусною впадиною 13 і яким штовхається ригель 11 догори. При цьопаза, яка не дасть можливості переміщатись штиму штир 17 ригеля проходить вздовж пазів 18 на 5 34990 6 сувальдних пластинах 16 і коли доходить до точки 28 і не дають доступу підручним предметам про23 Т-подібних пазів 15, штир 17 ригеля западає в никнути в зону контакту сектора 5 з клинами 8. радіусну впадини 24 під дією циліндричних пружин На наручники конвойні, металеві розроблена 25, які підпружинюють сувальдні пластини 16. Риконструкторська документація, проведено комісійгель 11, клацнувши, заблокується. не випробування дослідної партії наручників за На розрізі В-В показано три прорізаних пази 26 методикою і при участі Державного науковона секторі 5 в яких проходять виступи 27 (див. вид дослідного інституту МВС України і признані приБ) на прокладках 6, які в свою чергу мають вибірку датними для серійного виробництва, як такі що неможливо відкрити підручними предметами. Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
