Деревофанерна піврама
Номер патенту: 28707
Опубліковано: 16.10.2000
Автори: Талько Альфред Йосипович, Омельченко Олександр Феодосійович, Кондраток Павло Григорович, Смірнов Олег Павлович, Каюмов Рашид Хайретдинович
Формула / Реферат
Деревофанерна піврама, що містить з'єднані у карнизному вузлі стояк і ригель, виконаний з верхнього та нижнього поясів, ребер короткості, стінок і притискних дощок, яка відрізняється тим, що нижній пояс ригеля виконаний складеним, причому його відрізок, що прилягає до карнизного вузла, з'єднаний з верхнім поясом у зоні нульового вигинального моменту, а відрізок, що прилягає до гребеневого вузла, розташований переважно паралельно верхньому поясу ригеля.
Текст

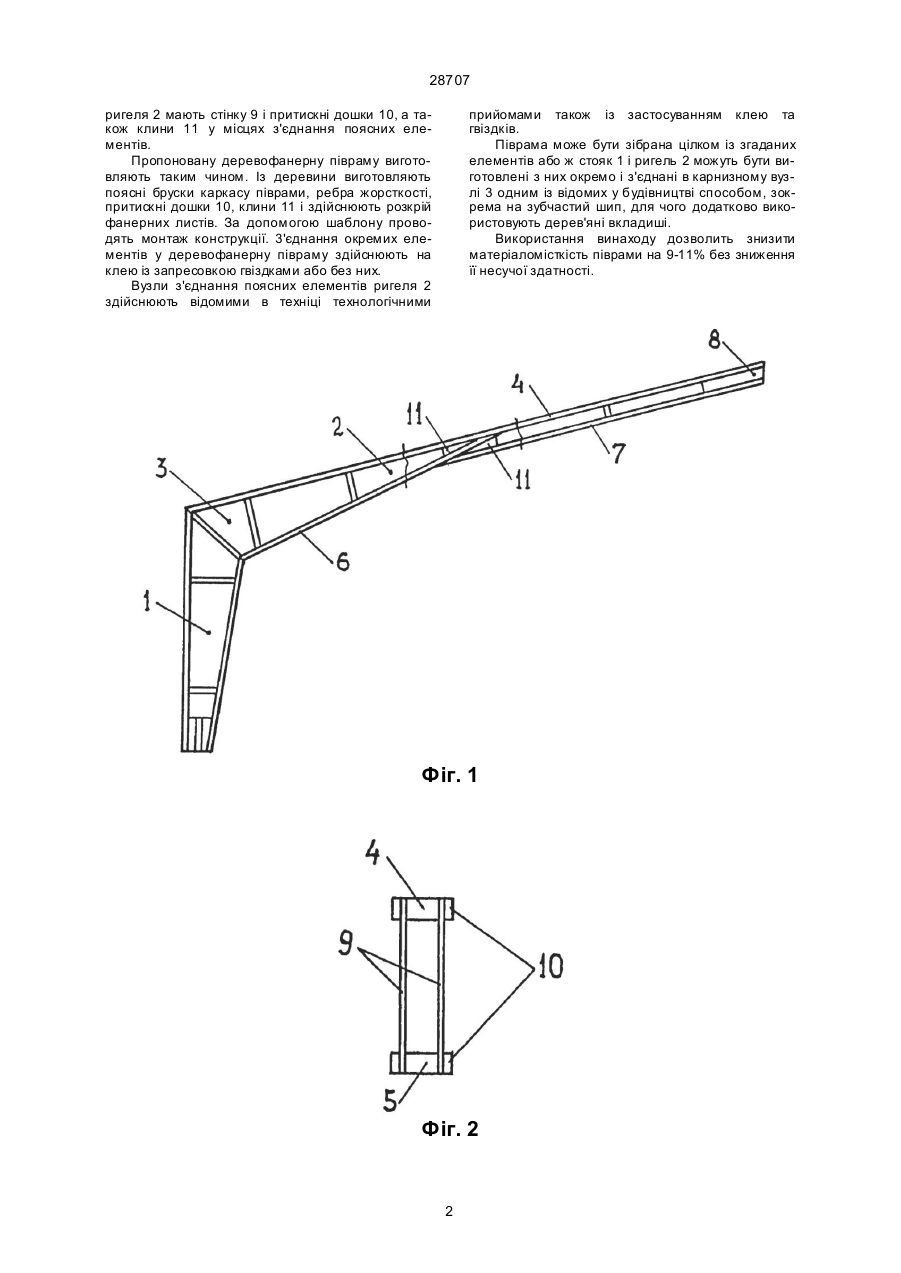

Деревофанерна піврама, що містить з'єднані у карнизному вузлі стояк і ригель, виконаний з верхнього та нижнього поясів, ребер жорсткості, стінок і притискних дощок, яка відрізняється тим, що нижній пояс ригеля виконаний складеним, причому його відрізок, що прилягає до карнизного вузла, з'єднаний з верхнім поясом у зоні нульового вигинального моменту, а відрізок, що прилягає до гребеневого вузла, розташований переважно паралельно верхньому поясу ригеля. (19) (21) 97084397 (22) 29.08.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Каюмов Рашид Хайретдинович, Омельченко Олександр Феодосійович, Смірнов Олег Павлович, Талько Альфред Йосипович, Кондраток Павло Григорович (73) УКРАЇНСЬКЕ КООПЕРАТИВНО-ДЕРЖАВНЕ ПРОЕКТНО-ВИШУКУВАЛЬНЕ І НАУКОВО-ДОС 28707 ригеля 2 мають стінку 9 і притискні дошки 10, а також клини 11 у місцях з'єднання поясних елементів. Пропоновану деревофанерну півраму виготовляють таким чином. Із деревини виготовляють поясні бруски каркасу піврами, ребра жорсткості, притискні дошки 10, клини 11 і здійснюють розкрій фанерних листів. За допомогою шаблону проводять монтаж конструкції. 3'єднання окремих елементів у деревофанерну півраму здійснюють на клею із запресовкою гвіздками або без них. Вузли з'єднання поясних елементів ригеля 2 здійснюють відомими в техніці технологічними прийомами також із застосуванням клею та гвіздків. Піврама може бути зібрана цілком із згаданих елементів або ж стояк 1 і ригель 2 можуть бути виготовлені з них окремо і з'єднані в карнизному вузлі 3 одним із відомих у будівництві способом, зокрема на зубчастий шип, для чого додатково використовують дерев'яні вкладиші. Використання винаходу дозволить знизити матеріаломісткість піврами на 9-11% без зниження її несучої здатності. Фіг. 1 Фіг. 2 2 28707 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюWood-plywood half-frame
Автори англійськоюKaiumov Rashyd Khairetdynovych, Omelchenko Oleksandr Feodosiiovych, Smirnov Oleh Pavlovych, Talko Alfred Yosypovych, Kondratiuk Pavlo Hryhorovych
Назва патенту російськоюДерево-фанерная полурама
Автори російськоюКаюмов Рашид Хайретдинович, Омельченко Александр Феодосьевич, Смирнов Олег Павлович, Талько Альфред Иосифович, Кондраток Павел Григорьевич
МПК / Мітки
МПК: E04C 3/38
Мітки: піврама, деревофанерна
