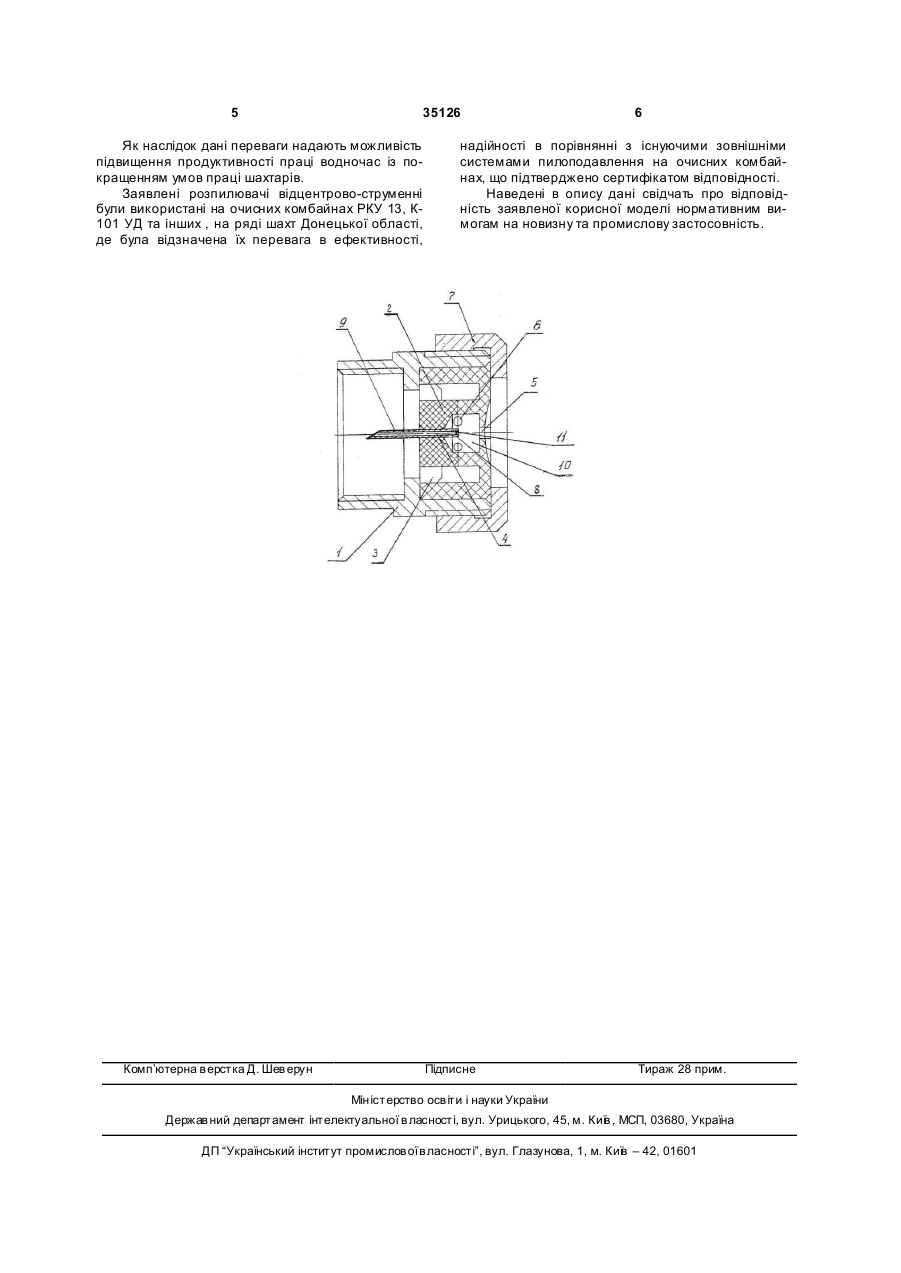

Розпилювач відцентрово-струминний

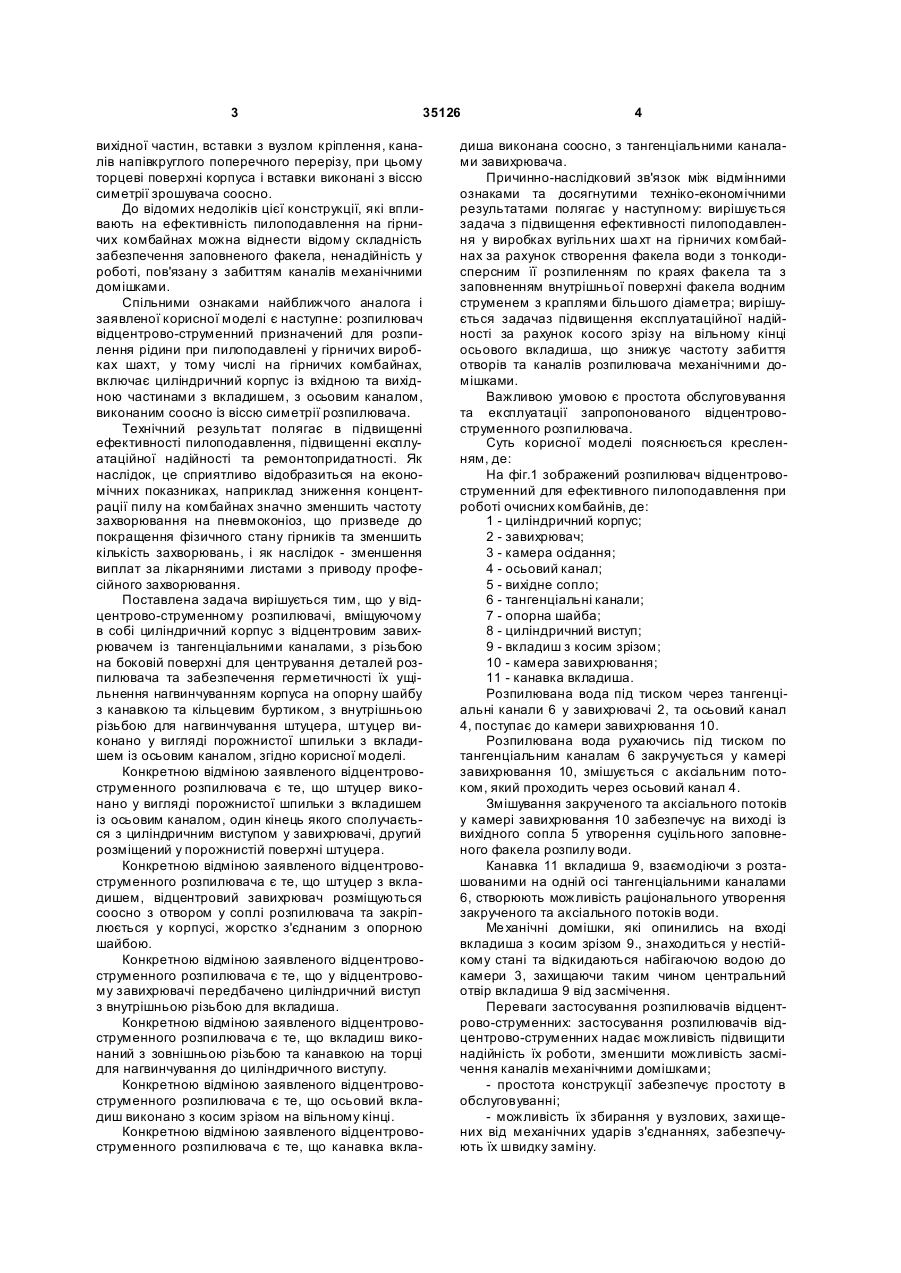

1. Розпилювач відцентрово-струминний, що включає циліндричний корпус з відцентровим завихрювачем із тангенціальними отворами, з різьбою на боковій поверхні для центрування деталей розпилювача та забезпечення герметичності їх ущільнення нагвинчуванням корпусу на опорну шайбу з канавкою та кільцевим буртиком, з внутрішньою різьбою для нагвинчування штуцера, який відрізняється тим, що, для підвищення ефективності його роботи за рахунок одержання заповненого факела рідини, штуцер виконано у вигляді порожнистої шпильки з вкладишем із осьовим каналом, один кінець якого сполучений з циліндрич 3 35126 вихідної частин, вставки з вузлом кріплення, каналів напівкруглого поперечного перерізу, при цьому торцеві поверхні корпуса і вставки виконані з віссю симетрії зрошувача соосно. До відомих недоліків цієї конструкції, які впливають на ефективність пилоподавлення на гірничих комбайнах можна віднести відому складність забезпечення заповненого факела, ненадійність у роботі, пов'язану з забиттям каналів механічними домішками. Спільними ознаками найближчого аналога і заявленої корисної моделі є наступне: розпилювач відцентрово-струменний призначений для розпилення рідини при пилоподавлені у гірничих виробках шахт, у тому числі на гірничих комбайнах, включає циліндричний корпус із вхідною та вихідною частинами з вкладишем, з осьовим каналом, виконаним соосно із віссю симетрії розпилювача. Технічний результат полягає в підвищенні ефективності пилоподавлення, підвищенні експлуатаційної надійності та ремонтопридатності. Як наслідок, це сприятливо відобразиться на економічних показниках, наприклад зниження концентрації пилу на комбайнах значно зменшить частоту захворювання на пневмоконіоз, що призведе до покращення фізичного стану гірників та зменшить кількість захворювань, і як наслідок - зменшення виплат за лікарняними листами з приводу професійного захворювання. Поставлена задача вирішується тим, що у відцентрово-струменному розпилювачі, вміщуючому в собі циліндричний корпус з відцентровим завихрювачем із тангенціальними каналами, з різьбою на боковій поверхні для центрування деталей розпилювача та забезпечення герметичності їх ущільнення нагвинчуванням корпуса на опорну шайбу з канавкою та кільцевим буртиком, з внутрішньою різьбою для нагвинчування штуцера, штуцер виконано у вигляді порожнистої шпильки з вкладишем із осьовим каналом, згідно корисної моделі. Конкретною відміною заявленого відцентровоструменного розпилювача є те, що штуцер виконано у вигляді порожнистої шпильки з вкладишем із осьовим каналом, один кінець якого сполучається з циліндричним виступом у завихрювачі, другий розміщений у порожнистій поверхні штуцера. Конкретною відміною заявленого відцентровоструменного розпилювача є те, що штуцер з вкладишем, відцентровий завихрювач розміщуються соосно з отвором у соплі розпилювача та закріплюється у корпусі, жорстко з'єднаним з опорною шайбою. Конкретною відміною заявленого відцентровоструменного розпилювача є те, що у відцентровому завихрювачі передбачено циліндричний виступ з внутрішньою різьбою для вкладиша. Конкретною відміною заявленого відцентровоструменного розпилювача є те, що вкладиш виконаний з зовнішньою різьбою та канавкою на торці для нагвинчування до циліндричного виступу. Конкретною відміною заявленого відцентровоструменного розпилювача є те, що осьовий вкладиш виконано з косим зрізом на вільному кінці. Конкретною відміною заявленого відцентровоструменного розпилювача є те, що канавка вкла 4 диша виконана соосно, з тангенціальними каналами завихрювача. Причинно-наслідковий зв'язок між відмінними ознаками та досягнутими техніко-економічними результатами полягає у наступному: вирішується задача з підвищення ефективності пилоподавлення у виробках вугільних ша хт на гірничих комбайнах за рахунок створення факела води з тонкодисперсним її розпиленням по краях факела та з заповненням внутрішньої поверхні факела водним струменем з краплями більшого діаметра; вирішується задачаз підвищення експлуатаційної надійності за рахунок косого зрізу на вільному кінці осьового вкладиша, що знижує частоту забиття отворів та каналів розпилювача механічними домішками. Важливою умовою є простота обслуговування та експлуатації запропонованого відцентровоструменного розпилювача. Суть корисної моделі пояснюється кресленням, де: На фіг.1 зображений розпилювач відцентровоструменний для ефективного пилоподавлення при роботі очисних комбайнів, де: 1 - циліндричний корпус; 2 - завихрювач; 3 - камера осідання; 4 - осьовий канал; 5 - вихідне сопло; 6 - тангенціальні канали; 7 - опорна шайба; 8 - циліндричний виступ; 9 - вкладиш з косим зрізом; 10 - камера завихрювання; 11 - канавка вкладиша. Розпилювана вода під тиском через тангенціальні канали 6 у завихрювачі 2, та осьовий канал 4, поступає до камери завихрювання 10. Розпилювана вода рухаючись під тиском по тангенціальним каналам 6 закручується у камері завихрювання 10, змішується с аксіальним потоком, який проходить через осьовий канал 4. Змішування закрученого та аксіального потоків у камері завихрювання 10 забезпечує на виході із вихідного сопла 5 утворення суцільного заповненого факела розпилу води. Канавка 11 вкладиша 9, взаємодіючи з розташованими на одній осі тангенціальними каналами 6, створюють можливість раціонального утворення закрученого та аксіального потоків води. Ме ханічні домішки, які опинились на вході вкладиша з косим зрізом 9., знаходиться у нестійкому стані та відкидаються набігаючою водою до камери 3, захищаючи таким чином центральний отвір вкладиша 9 від засмічення. Переваги застосування розпилювачів відцентрово-струменних: застосування розпилювачів відцентрово-струменних надає можливість підвищити надійність їх роботи, зменшити можливість засмічення каналів механічними домішками; - простота конструкції забезпечує простоту в обслуговуванні; - можливість їх збирання у вузлових, захи щених від механічних ударів з'єднаннях, забезпечують їх швидку заміну. 5 35126 Як наслідок дані переваги надають можливість підвищення продуктивності праці водночас із покращенням умов праці шахтарів. Заявлені розпилювачі відцентрово-струменні були використані на очисних комбайнах РКУ 13, К101 УД та інших , на ряді шахт Донецької області, де була відзначена їх перевага в ефективності, Комп’ютерна в ерстка Д. Шев ерун 6 надійності в порівнянні з існуючими зовнішніми системами пилоподавлення на очисних комбайнах, що підтверджено сертифікатом відповідності. Наведені в опису дані свідчать про відповідність заявленої корисної моделі нормативним вимогам на новизну та промислову застосовність. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
