Розпилювач

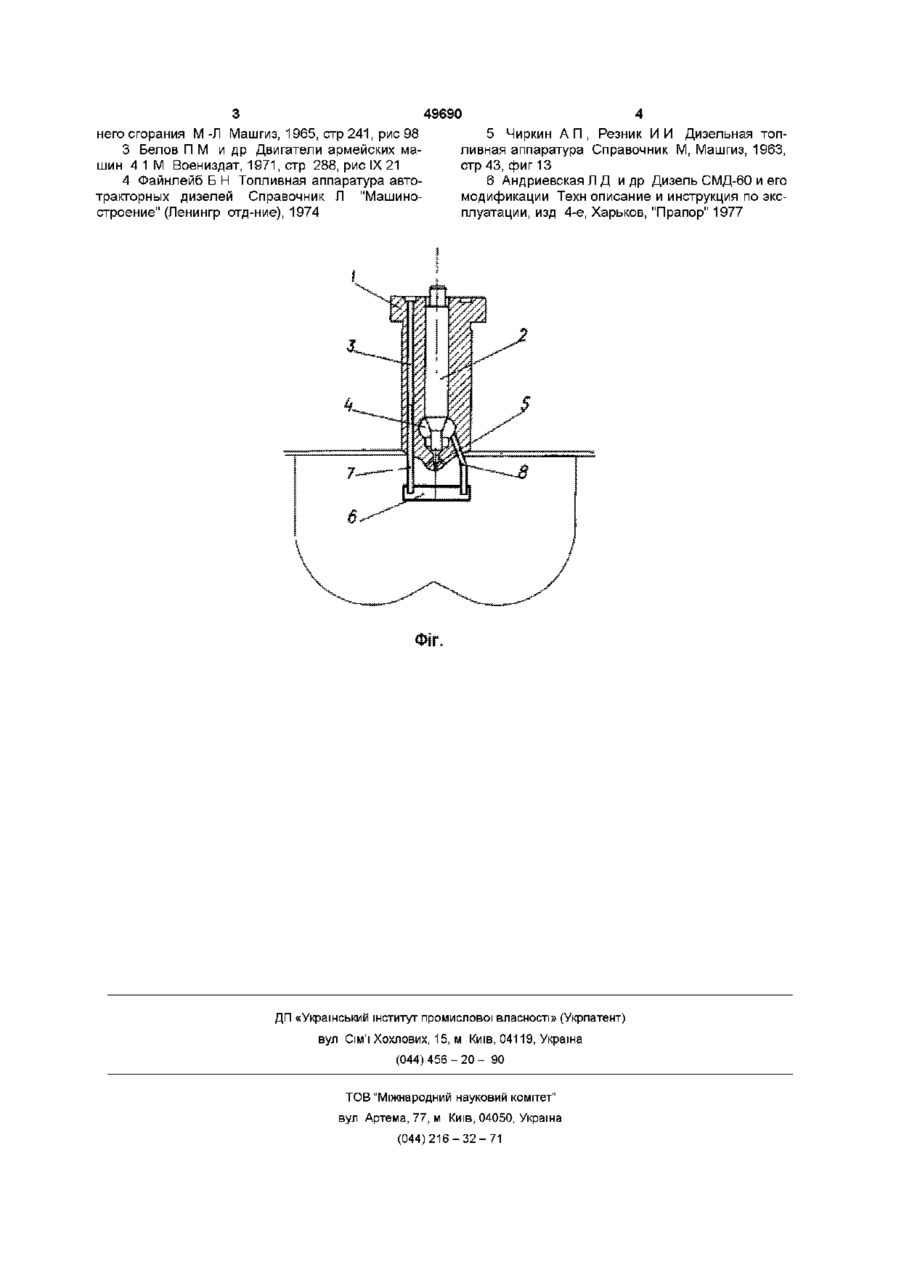

Розпилювач, що містить корпус з голкою, паливні канали розпилювача, з'єднані з камерою розпилювача, та соплові отвори в камері, який відрізняється тим, що розпилювач додатково обладнаний газифікатором, один кінець якого з'єднаний трубками (каналами) з паливними каналами розпилювача, а другий - з камерою розпилювача Винахід відноситься до двигунобудування, зокрема до розпилювачів форсунок дизелів ВІДОМІ розпилювачі, в корпусі яких розміщена голка, і є паливні канали розпилювача, з'єднані з камерою розпилювача та соплові в камері отвори, через яких паливо, розпилюючись, впорскується в камеру згоряння дизеля [1 - 6] Загальним недоліком вказаних розпилювачів є те, що незалежно від якості розпилювання, паливо впорскується в камеру згоряння, залишаючись у рідкому стані, що призводить до неповного згоряння палива і веде до зниження економічності дизеля та забруднення довкілля Найбільш близьким технічним рішенням, вибраним за прототип, є розпилювач, в корпусі якого розміщена голка, і є паливні канали розпилювача, з'єднані з камерою розпилювача та соплові в камері отвори, через які паливо, розпилюючись, впорскується в камеру згоряння дизеля [5] Недоліком вказаного розпилювача, як і всіх інших, є те, що, незалежно від якості розпилювання після впорскування, паливо залишається в рідкому стані, що призводить до неповного згоряння палива і веде до зниження економічності дизеля та забруднення довкілля В основу винаходу поставлено задачу удосконалити існуючі розпилювачі шляхом додаткового обладнання розпилювачів газифікаторами і при цьому забезпечити технічний результат, який досягається при використанні удосконалених розпилювачів і полягає в тому, що рідке паливо, перетворене газифікатором на газ, призводить до більш повного згоряння газовидного палива і веде до підвищення економічності дизеля та зменшення забруднення довкілля Суть винаходу полягає в тому, що цей технічний результат досягається за рахунок того, що розпилювач, в корпусі якого розміщена голка, і є паливні канали розпилювача, з'єднані з камерою розпилювача та соплові отвори в камері, згідно з винаходом, розпилювач додатково обладнаний газифікатором, який одним кінцем трубками (каналами) з'єднаний з паливними каналами розпилювача, а другим кінцем трубками (каналами) з'єднаний з камерою розпилювача На фігурі зображена схема розпилювача Розпилювач, в корпусі 1 якого розміщена голка 2, і є паливні канали 3 розпилювача, камера 4 розпилювача та соплові отвори 5 в камері, згідно з винаходом, розпилювач додатково обладнаний газифікатором 6, який одним кінцем трубками (каналами) 7 з'єднаний з паливними каналами 3 розпилювача, а другим кінцем трубками (каналами) 8 з'єднаний з камерою 4 розпилювача Працює розпилювач наступним чином Під час роботи дизеля паливний насос через форсунку під тиском нагнітає паливо в розпилювач, яке надходить по каналу 3 в корпусі 1 розпилювача, а далі по трубкам (каналам) 7 в газифікатор 6, де рідке паливо перетворюється на газ і далі по трубкам (каналам) 8 потрапляє в камеру 4 розпилювача і через соплові отвори 5 паливо у вигляді газу під тиском впорскується в камеру згоряння дизеля, де більш повно згоряє і веде до підвищення економічності дизеля та зменшення забруднення Джерела інформації 1 Бриллинг Н Р и др Быстроходные дизели ММашгиз, 1951 стр 341 фиг 333 2 Дьяченко НХ Теория двигателей внутрен О (О 49690 него сгорания М-Л Машгиз, 1965, стр 241, рис 98 3 Белов П М и др Двигатели армейских машин 4 1 М Воениздат, 1971, стр 288, рис 1X21 4 Файнлейб Б Н Топливная аппаратура автотракторных дизелей Справочник Л "Машиностроение" (Ленингр отд-ние), 1974 5 Чиркин А П , Резник И И Дизельная топливная аппаратура Справочник М, Машгиз, 1963, стр 43, фиг 13 6 Андриевская Л Д и др Дизель СМД-60 и его модификации Техн описание и инструкция по эксплуатации, изд 4-е, Харьков, "Прапор" 1977 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
