Розпилювач для обприскування рослин

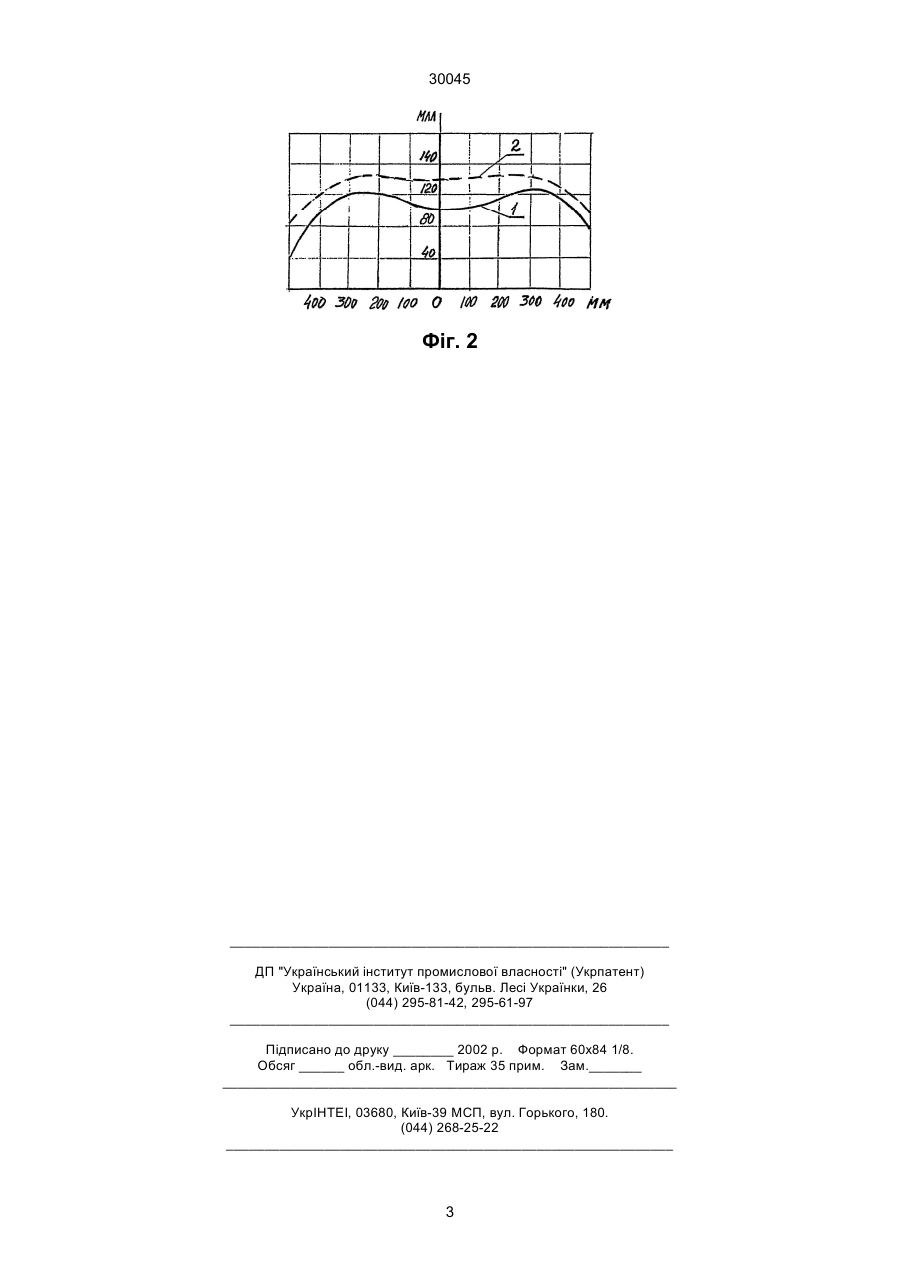

Розпилювач для обприскування рослин, що має корпус, завихрювач та сопло, який відрізня 30045 чування 6. В центральній частині камери закручування 6 створюється газовий вихор, тиск в якому дорівнює атмосферному тиску. В цю порожнину газового вихора через канал 8 подається додаткова кількість рідини. Створення та розвиток потоку рідини, що виходить з канала 8, проходить в газовій порожнині завихрювача 2. Довжина каналу 8 така, що забезпечує ламінарний режим виходу рідини з нього, а діаметр каналу не перевищує діаметра газового вихора. Така конструкція дає можливість уникнути збурення закрученого і осьового потоків рідини в камері закручування 6 і, в той же час, збільшити коефіцієнт витрати рідини через сопловий отвір, що в свою чергу дає можливість вирівняти епюри розподілу робочої рідини по поперечному розрізі факела. На фіг. 2 приведені результати випробувань розпилювача з отвором 8 в завихрювачі та без нього. Геометричні параметри дослідного зразка розпилювача: діаметр сопла 1,5 мм, діаметр тангенціальних каналів 1,6 мм, кількість тангенціальних отворів 2 шт., діаметр отворів, по яких підводиться рідина 2 мм, а їх кількість 4 шт., діаметр осьового циліндричного каналу завихрювача 1,2 мм. Робочий тиск рідини в досліді складав 0,3 Мпа. Витрати рідини, через розпилювач скла дали 0,85 л/хв., при відсутності в завихрювачі осьового циліндричного канала (крива 1) та 1,75 л/хв., при наявності канала діаметром 1,2 мм (крива 2). Висота розташування розпилювача над горизонтальною лінею замірів була фіксованою і складала 500 мм. Кут розкривання факела складав 90 градусів. Випробування показали, що коефіцієнт варіації для розпилювачів, що мають в завихрювачі осьовий циліндричний канал складає 5...8%, в той же час для розпилювачів серійного виробництва він складає 25% [1] і вище. Діаметри отворів розпилювача забезпечують його надійну роботу (мінімальний діаметр 1,2 мм, максимальний - 2 мм). Наявність в завихрювачі осьового канала дозволяє більше, ніж в двічі збільшити витрати рідини через розпилювач, а це в свою чергу, дає можливість знизити робочий тиск рідини, що в кінцевому результаті покращує технічні та експлуатаційні характеристики обприскувача в цілому (більш надійна робота системи подачі рідини, відсутність пошкодження рослин краплинами робочої рідини, менша залежність роботи обприскувача від погодних умов (вітру), так як висота розташування розпилювачів над рослинами може бути мінімальною). Фіг. 1 2 30045 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
