Балонний катетер

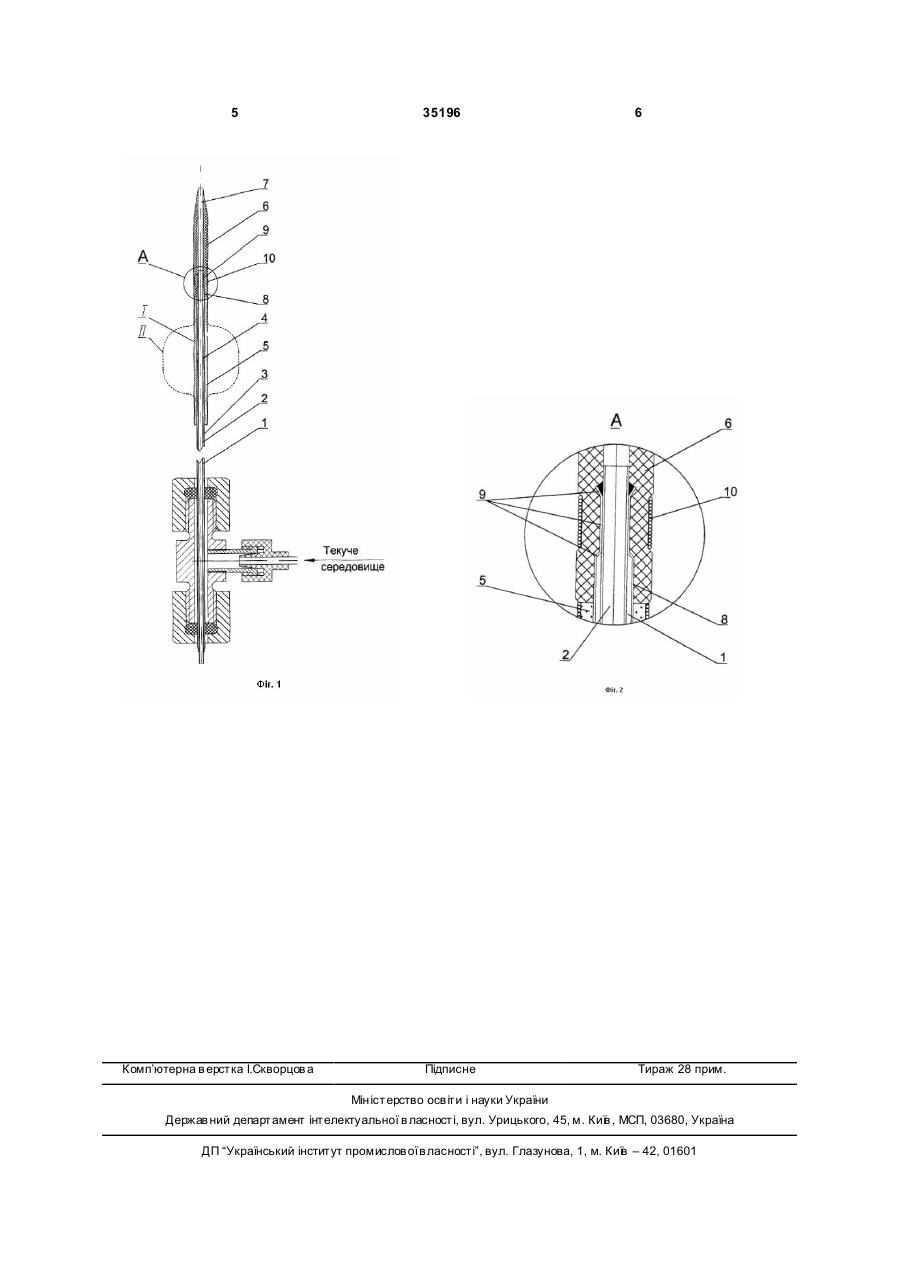

1. Балонний катетер, що містить коаксіально розташовані і герметично з'єднані між собою з утворенням внутрішньої порожнини, підключеної до джерела текучого середовища підвищеного тиску, вн утрішню і зовнішню гнучкі трубки, на останній із яких виконані декілька радіальних отворів, перекритих еластичним розширювальним 3 35196 на проксимальному кінці зовнішньої трубки. Це попереджує також від провороту наконечника відносно зазначеної трубки. В той же час, таке з'єднання наконечника із зовнішньою трубкою значно ускладнює виготовлення катетера, або потребує використання для цього спеціального обладнання (пресформ та інш.), що підвищує також собівартість його виготовлення. Крім того, це не виключає роз'єднання між собою наконечника і зовнішньої трубки, особливо при виведенні катетера із судини по завершенню ендопротезування її. Це негативно позначається на надійності використання катетера. Завдання даної корисної моделі полягає у створенні балонного катетера, що виключає неконтрольоване роз'єднання окремих частин катетера, не потребує спеціального обладнання для його виготовлення і, таким чином, знижує собівартість виготовлення і підвищує надійність його використання. Поставлене завдання вирішується тим, що в балонному катетері, що містить коаксіально розташовані і герметично з'єднані між собою з утворенням внутрішньої порожнини, підключеної до джерела текучого середовища підвищеного тиску, внутрішню і зовнішню гнучкі трубки, на останній із яких виконані декілька радіальних отворів, перекритих еластичним розширювальним балоном, а також рентгеноконтрастний наконечник із пластичного матеріалу, з'єднаний з проксимальним кінцем зовнішньої трубки, згідно з корисною моделлю проксимальний кінець зовнішньої трубки радіально відігнутий назовні з утворенням сідлоподібної порожнини в подовжньому перетині, а з'єднання наконечника із зовнішньою трубкою виконане у вигляді бандажа, що охоплює зазначений наконечник в зоні розташування зазначеної порожнини. Бандаж виконаний у вигляді щільно намотаних одна до одної ниток із зусиллям, достатнім для заповнення сідлоподібної порожнини матеріалом наконечника. Виконання проксимального кінця зовнішньої трубки радіально відігнутим назовні з утворенням сідлоподібної порожнини в подовжньому перетині, а також наявність бандажа у вигляді щільно намотаних одна до одної ниток із зусиллям, достатнім для заповнення сідлоподібної порожнини матеріалом наконечника значно спрощує конструктивне виконання катетера і технологію його виготовлення і не потребує при цьому спеціального обладнання, а також попереджає неконтрольоване роз'єднання наконечника із зовнішньою трубкою, що підвищує надійність використання катетера і знижує собівартість його виготовлення. Балонний катетер, що пропонується, пояснюється кресленнями, де на фіг. 1 зображена принципова схема його; на фіг. 2 - вузол А кріплення наконечника із проксимальним кінцем зовнішньої трубки, збільшено. Балонний катетер містить коаксіально розташовані і герметично з'єднані між собою з утворенням внутрішньої порожнини 1, підключеної до 4 джерела текучого середовища підвищеного тиску, внутрішню 2 і зовнішню 3 гнучкі трубки. На трубці 3 виконані декілька радіальних отворів 4, перекритих еластичним розширювальним балоном 5. Катетер має також рентгеноконтрастний трубчастий наконечник 6 із пластичного матеріалу з центральним отвором 7, діаметр якого співмірний внутрішньому діаметру вн утрішньої тр убки 2. Проксимальний кінець 8 зовнішньої трубки 3 радіально відігнутий назовні з утворенням сідлоподібної порожнини 9 в подовжньому перетині. Наконечник 6 з'єднаний з проксимальним кінцем трубки 3 за допомогою бандажа 10, що охоплює зазначений наконечник в зовні розташування сідлоподібної порожнини 9. Бандаж виконаний у вигляді ниток, щільно намотаних одна до одної із зусиллям, достатнім для усадки і заповнення сідлоподібної порожнини матеріалом наконечника. У якості матеріалу останнього використовують, наприклад полівінілхлорід. В первинному стані порожнина 1 виключена від джерела текучого середовища і балон 5 займає положення І. Доставку катетера в судину здійснюють вздовж попередньо введеного в неї гнучкого дротяного напрямляча (на малюнках не позначений) під ангіографічним контролем разом з пристроєм для дистанційного ендопротезування судини. При досягненні наконечника 6 необхідного сегмента судини переміщення катетера в ній завертають, а до порожнини 1 подають під тиском текуче середовище (як правило, газ), яке проходить через радіальні отвори 4 і розширює еластичний балон 5 до положення II, що відповідає щільному контакту його з внутрішньою стінкою судини (при перекритті кровотоку в ній), або з ендопротезом (при усадці його в судині). Наявність закріпленого на проксимальному кінці 8 зовнішньої трубки 3 трубчастого рентгенокотрастного наконечника 6 дає змогу контролювати розташування інших елементів катетера в судині. Виконання проксимального кінця зовнішньої трубки радіально відогнутими назовні з утворенням сідлоподібної порожнини 9 в подовжньому перетині, а також з'єднання наконечника із зовнішньою трубкою за допомогою бандажа 10, що охоплює зазначений наконечник в зоні розташування зазначеної порожнини і виконання даного бандажа у вигляді щільно намотаних одна до одної в один або декілька шарів ниток із зусиллям, достатнім для заповнення сідлоподібної порожнини матеріалом наконечника, створює умови для міцного з'єднання їх між собою і попереджує, таким чином, їх неконтрольоване роз'єднання. Це підвищує надійність використання катетера. Крім того, таке виконання катетера не потребує спеціального обладнання при виготовленні його окремих елементів, що знижує собівартість його виготовлення в середньому на 22-30%. Випадків роз'єднання окремих частин катетера при виконанні ендопротезування судин не спостерігалося, що підтверджує надійність його використання. 5 Комп’ютерна в ерстка І.Скворцов а 35196 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
