Черв`ячна передача

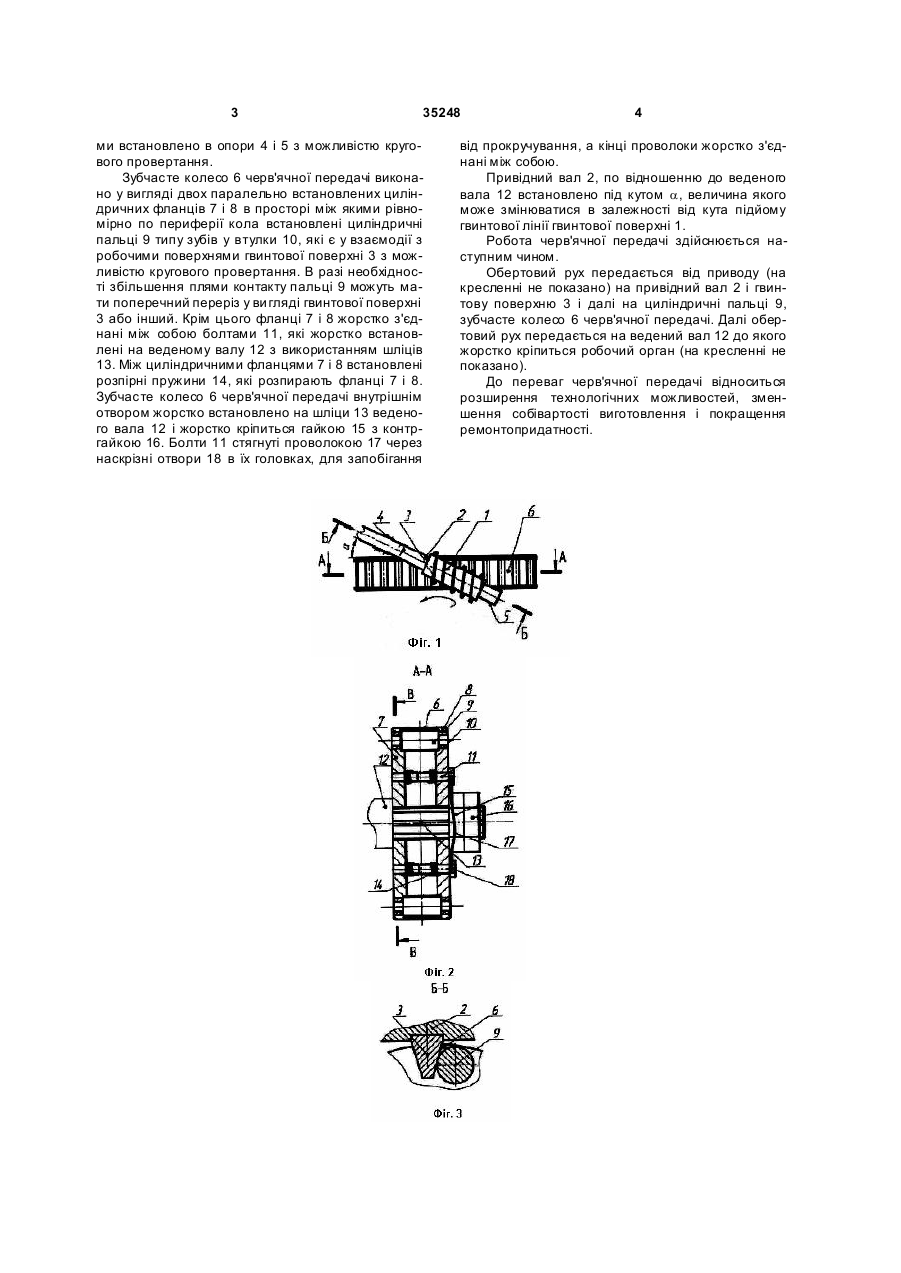

Черв'ячна передача, яка виконана у вигляді черв'яка з привідним валом і зубчастого колеса з веденим валом та опор, яка відрізняється тим, що як черв'як використано привідний вал з привареною до нього гвинтовою поверхнею, причому поперечний переріз гвинтової поверхні має форму рівнобічної трапеції, аналогічно поперечному пе 3 35248 ми встановлено в опори 4 і 5 з можливістю кругового провертання. Зубчасте колесо 6 черв'ячної передачі виконано у вигляді двох паралельно встановлених циліндричних фланців 7 і 8 в просторі між якими рівномірно по периферії кола встановлені циліндричні пальці 9 типу зубів у втулки 10, які є у взаємодії з робочими поверхнями гвинтової поверхні 3 з можливістю кругового провертання. В разі необхідності збільшення плями контакту пальці 9 можуть мати поперечний переріз у ви гляді гвинтової поверхні 3 або інший. Крім цього фланці 7 і 8 жорстко з'єднані між собою болтами 11, які жорстко встановлені на веденому валу 12 з використанням шліців 13. Між циліндричними фланцями 7 і 8 встановлені розпірні пружини 14, які розпирають фланці 7 і 8. Зубчасте колесо 6 черв'ячної передачі внутрішнім отвором жорстко встановлено на шліци 13 веденого вала 12 і жорстко кріпиться гайкою 15 з контргайкою 16. Болти 11 стягнуті проволокою 17 через наскрізні отвори 18 в їх головках, для запобігання 4 від прокручування, а кінці проволоки жорстко з'єднані між собою. Привідний вал 2, по відношенню до веденого вала 12 встановлено під кутом a, величина якого може змінюватися в залежності від кута підйому гвинтової лінії гвинтової поверхні 1. Робота черв'ячної передачі здійснюється наступним чином. Обертовий рух передається від приводу (на кресленні не показано) на привідний вал 2 і гвинтову поверхню 3 і далі на циліндричні пальці 9, зубчасте колесо 6 черв'ячної передачі. Далі обертовий рух передається на ведений вал 12 до якого жорстко кріпиться робочий орган (на кресленні не показано). До переваг черв'ячної передачі відноситься розширення технологічних можливостей, зменшення собівартості виготовлення і покращення ремонтопридатності. 5 Комп’ютерна в ерстка Л. Купенко 35248 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
