Спосіб введення символів і пристрій для його реалізації

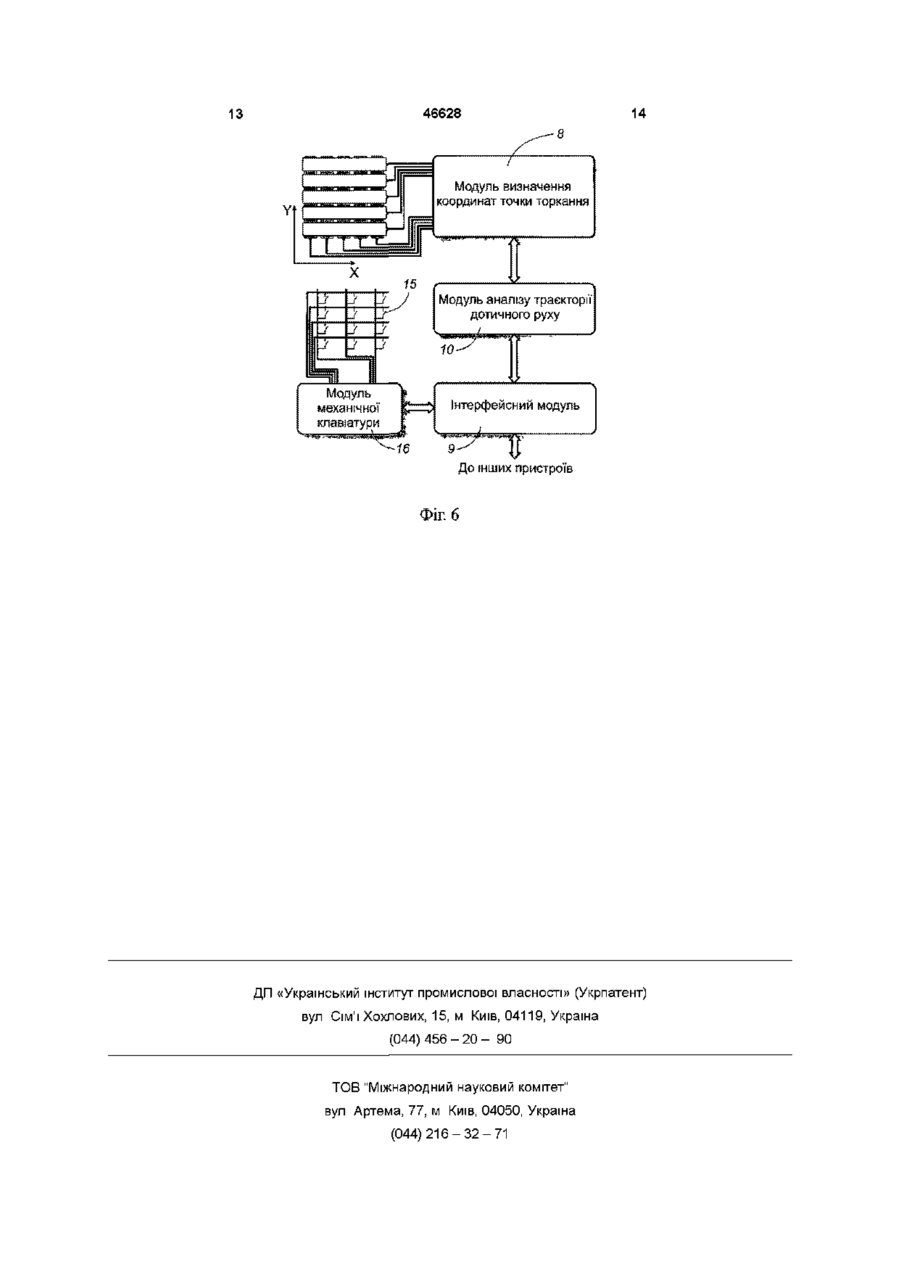

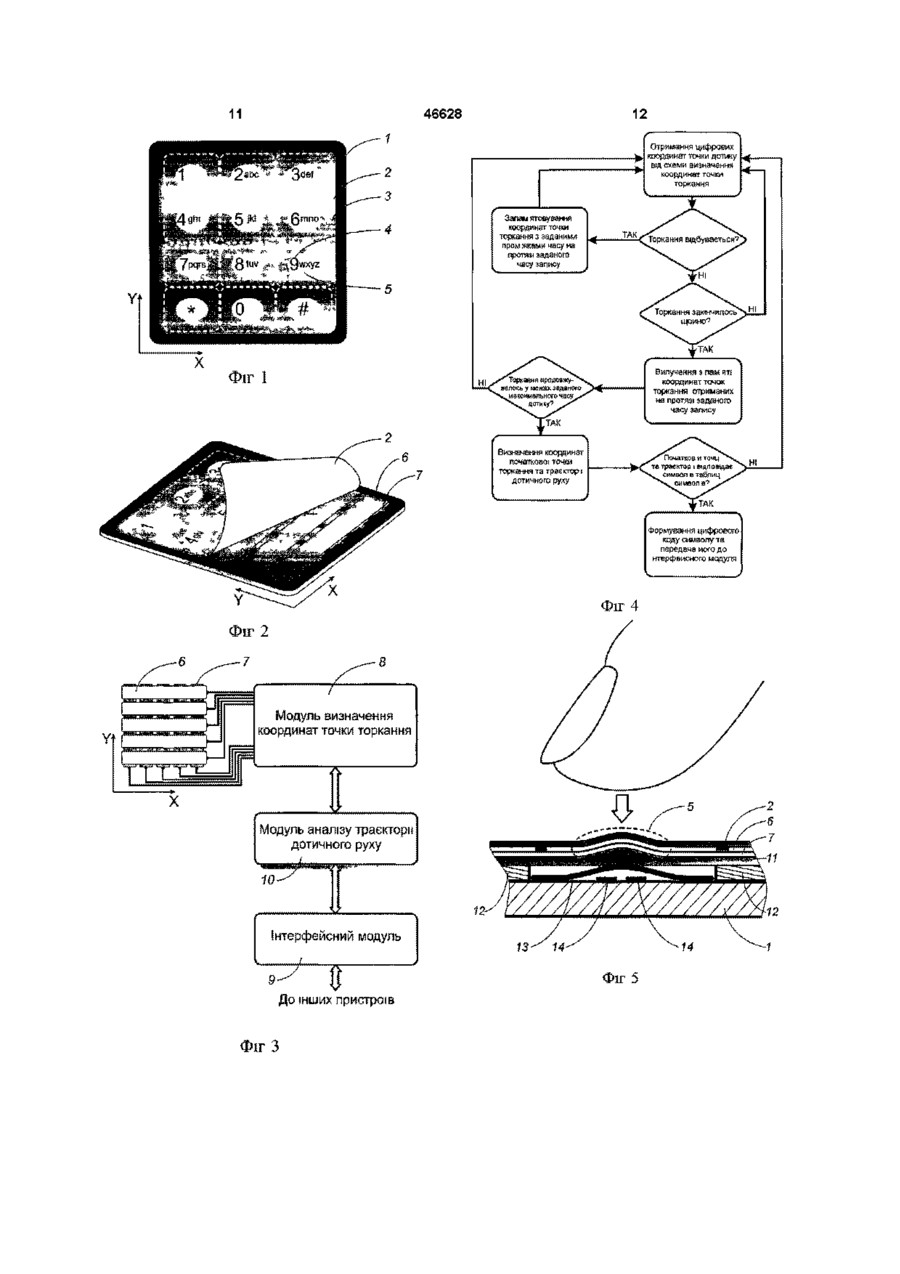

1 Спосіб введення символів, що полягає в торканні або натисканні на визначені ділянки чутливої до торкання або натискання поверхні, який відрізняється тим, що поряд з торканням або натисканням також здійснюють дотичний рух по вищеназваній поверхні з початкової точки торкання, при цьому символ, що вводиться, задають координатами початкової точки торкання і траєкторією цього дотичного руху 2 Пристрій введення, що містить чутливу до торкання або натискання поверхню і електронний мо дуль визначення координат точки торкання, який відрізняється тим, що даний пристрій містить додатковий електронний модуль аналізу траєкторії дотичного руху для інтерпретації даної траєкторії і координат початкової точки торкання до чутливої до торкання або натискання поверхні в цифровий код символу, що вводиться З Пристрій введення за п 2, який відрізняється тим, що різні ділянки чутливої до торкання або натискання поверхні виконані з можливістю переміщення в напрямку, перпендикулярному до цієї поверхні, а під цими ділянками додатково розташовані механічні перемикачі принаймні по одному на кожну з ділянок, які в сукупності формують механічну клавіатуру, для керування якою додатково встановлений електронний модуль механічної клавіатури Даний пристрій відноситься до області пристроїв введення, зокрема, пристроїв введення символьної інформації В даний час існує велика КІЛЬКІСТЬ різноманітних пристроїв, для роботи з якими користувачу необхідно здійснювати введення символьної інформації Це, наприклад, комп'ютери в різному виконанні, персональні цифрові помічники, радіотелефони, різна побутова техніка, ігрові приставки, усілякі вимірювальні прилади і т п Багато які з цих пристроїв мають мініатюрні розміри, що не дозволяють розмістити в них повноцінну цифрову клавіатуру, на зразок тих, котрі використовуються в настільному чи переносному персональних комп'ютерах, тому виробники устаткування змушені обмежуватися розміщенням у таких мініатюрних пристроях клавіатури з відносно невеликою КІЛЬКІСТЮ клавіш для введення символьної інформації При цьому, наприклад, у радіотелефонах, використовують різні способи для введення різноманітних символів, у тому числі літер, за допомогою стандартної телефонної клавіатури з набором цифр 0 - 9 і символів * і # До таких способів, наприклад, відноситься стандартний де-факто спосіб, при якому для введення літер за допомогою стандартної телефонної клавіатури застосовують багаторазове натискання на ту саму клавішу радіотелефону з індикацією на дисплеї поточного варіанта символу Недоліком такого способу є те, що він призводить до істотного збільшення КІЛЬКОСТІ натискань у порівнянні з КІЛЬКІСТЮ СИМВОЛІВ, ЯКІ треба ввести, а це, у свою чергу, призводить до уповільнення процесу введення, збільшення навантаження на кисть користувача і збільшенню КІЛЬКОСТІ помилок введення Інша група способів як, наприклад, описано Янгом і ш у патенті США № 6 005 498 (Yang et al , «Reduced keypad entry apparatus and method") дозволяє усунути основні недоліки описаного вище способу шляхом використання вбудованого в радіотелефон електронного словника мови, що використовує користувач, при цьому в процесі введення слів користувач однократно натискає на клавіші, на яких присутні символи ВІДПОВІДНИХ літер, а програмне забезпечення телефону виконує порівняння можливих комбінацій літер з вбудованим словником і, у випадку збігу однієї з цих комбінацій з хоча б частиною, принаймні, одного зі слів у вбудованому словнику, пропонує користувачу варіанти слів, що дозволяє для введення більшості слів, що вводяться, забезпечити КІЛЬКІСТЬ натискань на клавіші радіотелефону не більшу, ніж кіль 00 (О (О 46628 кість літер у словах, що вводяться Недоліком такого способу є те, що він незастосовний для комбінацій літер, наприклад, слів на мовах, ВІДМІННИХ ВІД мови вбудованого словника, що не збігаються з жодним зі слів цього словника, до того ж, на початку введення слова, літери, відображувані на екрані радіотелефону можуть не збігатися з літерами слова, що вводиться, що знижує комфортність роботи з радіотелефоном, крім того, у випадку введення користувачем помилкового символу, це не завжди вдається розпізнати відразу через описані вище особливості цього способу Є також група способів, як наприклад, описано в патенті США № 6 130 665 (Ericsson, «Touch screen handling»), що усувають основні недоліки обох описаних вище груп способів, пропонуючи вводити символи за допомогою стилуса (палички), натискаючи ним на ВІДПОВІДНІ клавіші мініатюрної клавіатури відображуваної на чутливому до натискання дисплеї, чи спеціальної поверхні введення пристрою Недоліком такого способу є необхідність використовувати стилус для введення символів, що в багатьох ситуаціях змушує задіяти обидві руки користувача для використання апаратів з таким пристроєм введення й істотно зменшує комфортність роботи з пристроєм, до того ж, такий спосіб не можна використовувати в мініатюрних пристроях, розміри яких не дозволяють розмістити навіть сильно зменшену символьну клавіатуру, робота з якою здійснюється за допомогою стилуса Аналогічні недоліки притаманні і різним модифікаціям способу рукописного введення символів, коли символи малюють стилусом на чутливій до натискання частині дисплея, чи спеціальній поверхні пристрою введення, як це, наприклад, описано в патенті США № 4 972 496 (Sklarew, «Handwritten keyboardless entry computer system») Існують і ІНШІ способи введення даних, наприклад, за допомогою голосу, але вони не знайшли широкого поширення в мініатюрних пристроях через недоліки, пов'язані з особливостями їхнього застосування, чи дорожнечею їхньої реалізації, чи ненадійністю роботи пристроїв, що реалізують ці способи, в умовах повсякденної експлуатації Найближчий аналог способу і пристрою описаний Логаном (Logan) у «Системі для використання пристрою введення у виді сенсорної панелі для контролю курсору і емуляцм клавіатури» («System for using a touchpad input device for cursor control and keyboard emulation»), патент США № 5 666 113 Пристрій введення ВІДПОВІДНО до цього патенту містить чутливу до торкання чи натискання поверхню й електронний модуль визначення координат точки торкання чи натискання, а спосіб введення символів полягає в тім, що для вибору символу, що вводиться, застосовують торкання чи натискання до відповідної ділянки чутливої доторкання чи натискання поверхні Дана система дозволяє використовувати чутливу до торкання чи натискання поверхню щодо невеликих розмірів для введення символів, переважно цифр, при цьому те, який саме символ буде введений, залежить від того, до якої саме ділянки даної поверхні доторкається користувач Дана система також може бути використана для контролю положення курсору Недоліком цього рішення є те, що за допомогою одноразового торкання чи натискання воно дозволяє вводити невелику КІЛЬКІСТЬ символів, в основному цифр Задачею даного винаходу є розробка такого технічного рішення, яке дозволило б вводити всю множину символів - і літер, і цифр за допомогою, наприклад, набору клавіш стандартної телефонної клавіатури, при цьому введення кожного символу користувач міг би здійснювати одним рухом пальця без додаткових пристосувань Траєкторія цього руху повинна бути максимально простою, наприклад, близької до прямої лінії, при цьому дане технічне рішення повинне дозволяти використовувати ту саму руку і для введення символів і для утримання апарата, наприклад, радіотелефону, у якому реалізоване таке технічне рішення ВІДПОВІДНО ДО винаходу, поставлена задача вирішується двома різними об'єктами способом введення символів і пристроєм для його реалізації, що об'єднані єдиним винахідницьким задумом ВІДПОВІДНО ДО способу, поставлена задача вирішується тим, що автор пропонує в способі введення символів, поряд з торканням чи натисканням на визначені ділянки чутливої до торкання чи натискання поверхні, також здійснювати дотичний рух по даній поверхні з початкової точки торкання, при цьому символ, що вводиться, задавати координатами початкової точки торкання і траєкторією цього дотичного руху Спосіб, що заявляється, здійснюють з використанням різних варіантів конструкції пристрою введення, що описані нижче ВІДПОВІДНО ДО пристрою в кращому варіанті його реалізації, поставлена задача вирішується тим, що пристрій введення, що містить чутливу до торкання чи натискання поверхню й електронний модуль визначення координат точки торкання чи натискання, автор пропонує доповнити електронним модулем аналізу траєкторії дотичного руху для інтерпретації даної траєкторії і координат початкової точки торкання до зазначеної вище поверхні в цифровий код символу, що вводиться В другому варіанті реалізації пристрою введення, згідно із даним винаходом, для зручності користування пристроєм введення в умовах, що ускладнюють безпосередній контакт пальців руки користувача з чутливою до торкання чи натискання поверхнею пристрою введення, наприклад, при роботі в рукавичках, а також для забезпечення додаткового тактильного зворотного зв'язку, автор пропонує виконати різні ділянки чутливої до торканнячи натискання поверхні даного пристрою з можливістю переміщення в напрямку, перпендикулярному до цієї поверхні, а під цими ділянками додатково розташувати механічні перемикачі, принаймні, по одному на кожну з цих ділянок, які в сукупності формують механічну клавіатуру, для керування якою призначений додатково встановлений електронний модуль механічної клавіатури Тут і далі під траєкторією дотичного руху ми маємо на увазі сукупність координат точок торкання, обмірюваних із заданим тимчасовим інтервалом, у двовимірній системі координат, розташованій в площині поверхні пристрою введення, центр даної системи координат збігається з початковою 46628 датковий електронний модуль аналізу траєкторії дотичного руху 10, що служить для аналізу траєкторії руху об'єкта, що застосовується, і інтерпретації даної траєкторії руху і координат початкової точки торкання в цифровий код символу, що вводиться В другому варіанті реалізації пристрою введення/ ВІДПОВІДНО до даного винаходу, чутлива до торкання чи натискання поверхня пристрою введення в центральній області 5 клавіш (Фіг 5, поздовжній перетин пристрою введення уздовж осі Y) виконана з можливістю вертикального переміщення, що досягається за рахунок гнучкості діелектричної пластини 2, Х-провідників 6, Y-провідників 7, розташованих на гнучкій підкладці 11, а також за рахунок поглиблень, сформованих виступами 12 у ФІГ 2 показує ЗОВНІШНІЙ ВИГЛЯД пристрою ввекорпусі 1 під клавішами, сформованими на повердення в кращому варіанті виконання з частково хні пластини 2 Під центральною областю 5 клавівилученою діелектричною пластиною, ші в корпусі 1 розміщена струмопровідна мембраФІГ 3 показує електричну блок-схему прина 13 і клавішні контакти 14, що замикаються за строю введення в кращому варіанті виконання, допомогою даної мембрани 13 при натисканні коФІГ 4 показує алгоритм роботи модуля аналізу ристувачем на центральну область 5 клавіші траєкторії дотичного руху, Мембрана 13 і клавішні контакти 14 формують ФІГ 5 показує поздовжній перетин пристрою механічні перемикачі 15 (Фіг 6), які у сукупності введення уздовж осі Y у другому варіанті виконанформують додаткову механічну клавіатуру, для ня, керування якою в пристрої введення, згідно із цим ФІГ 6 показує електричну блок-схему привинаходом встановлюється додатковий електрострою введення в другому варіанті виконання нний модуль механічної клавіатури 16, що за раКращий варіант виконання пристрою введення хунок електричної взаємодії передає в интерфейВІДПОВІДНО до даного винаходу представлений на сный модуль 9 цифровий код символу, що Фіг 1 Даний пристрій містить корпус 1, у якому відповідає механічному перемикачу 15, активоварозташована тонка діелектрична пластина 2, що ному за допомогою натискання на відповідну клаформує чутливу до торкання чи натискання повервішу хню, на якій зображені клавіші 3, сформовані шляхом нанесення ВІДПОВІДНИХ символів 4 на задані З метою додаткового тактильного зворотного ділянки пластини 2, при цьому поверхня центразв'язку підкладка 11 (Фіг 5) у центральній області 5 льної області 5 кожної з клавіш 3 може бути викоклавіші може бути виконана потовщеною нана із шорсткістю, що відрізняється від шорсткосРобота пристрою введення в кращому варіанті ті навколишньої поверхні, або з кривизною, виконання здійснюється в такий спосіб ВІДМІННОЮ від нуля, що полегшує тактильну іденІнформація про координати точки торкання з тифікацію центральної області 5 клавіш 3, сфорелектронного модуля визначення координат точки мованих на поверхні пластини 2 торкання 8 надходить у додатковий електронний модуль аналізу траєкторії дотичного руху 10 у циЯк показано на Фіг 2, під пластиною 2 розміфровому виді в режимі реального часу з заданим щені Х-провідники 6, рівнобіжні осі координат X, і часовим інтервалом у вигляді двох чисел, що віделектрично ізольовані від них, перпендикулярні їм повідають координатам X и Y точки торкання на Y-провідники 7, рівнобіжні осі Y, при цьому взаємповерхні пластини 2 (Фіг 1) пристрою введення На на ємність довільної пари Х-провідника 6 і Yпідставі цих даних додатковий електронний мопровідника 7 залежить від положення об'єкта, надуль аналізу траєкторії дотичного руху 10 (ФігЗ) приклад, пальця користувача, поблизу перетинанвизначає початкову точку торкання і траєкторію ня даної пари, що дозволяє визначати центр обдотичного руху по поверхні пристрою введення і ласті торкання (точки торкання) до пластини 2 за порівнює цю інформацію з розміщеною в цьому допомогою реєстрації зміни взаємної ємності всіх модулі електронною таблицею символів, ВІДПОВІДможливих пар Х-пріводників 6 і Y-провідників 7 НО до якої парам «початкова точка торкання - траДана зміна ємності фіксується засобами електричєкторія дотичного руху» однозначно ставляться у не взаємодіючого з Х-провідниками 6 і YВІДПОВІДНІСТЬ визначені символи Таблиця симвопровідниками 7 електронного модуля визначення лів розміщується в окремому блоці пам'яті додаткоординат точки торкання 8 (ФігЗ), що формує кового електронного модуля аналізу траєкторії цифрові коди X- і Y-координат точки торкання чи дотичного руху 10 і може бути змінена за допомонатискання гою завантаження зміненої таблиці символів у цей Для реалізації способу введення символів, згіблок пам'яті Додатковий електронний модуль дно з даним винаходом, пристрій введення крім аналізу траєкторії дотичного руху 10 обробляє електронного модуля визначення координат точки дані, що надходять у нього з електронного модуля торкання 8, електричне взаємодіючого з Xвизначення координат точки торкання 8, ВІДПОВІДпровідниками 6 і Y-провідниками 7, і интерфейсноНО до закладеного в додатковий електронний мого модуля 9, що забезпечує взаємодію з іншими дуль аналізу траєкторії дотичного руху 10 алгориелектронними схемами апарата, у якому встановтму, що показаний на Фіг 4 Слід зазначити, що, лено даний пристрій введення, також містить доточкою торкання поверхні пристрою введення Під точкою торкання тут і далі ми маємо на увазі геометричний центр області контакту об'єкта, яким торкаються чи натискають, з поверхнею пристрою введення Під початковою точкою торкання тут і далі ми маємо на увазі точку торкання в момент часу, якому передувала відсутність торкання чи натискання на поверхню пристрою введення Під кінцевою точкою торкання тут і далі ми маємо на увазі точку торкання в момент часу, за яким настає відсутність торкання чи натискання на поверхню пристрою введення Винахід пояснюється кресленнями, де ФІГ 1 показує ЗОВНІШНІЙ вигляд пристрою введення в кращому і другому варіантах виконання, 8 46628 ВІДПОВІДНО до цього алгоритму, у випадку, якщо ковим електронним модулем аналізу траєкторії згаданій вище парі «початкова точка торкання дотичного руху 10 (ФігЗ) і не поплутані з іншими траєкторія дотичного руху» не відповідає жоден із можливими варіантами введення символів утаблиці символів, чи якщо дотичний рух Таким чином, кожна з клавіш 3 (Фіг1) припродовжувався довше заданого максимального строю введення дозволяє ввести, принаймні, депроміжку часу, введення вважається невизначев'ять різних символів за допомогою одного простоним, і введення символу не відбувається го, близького до прямолінійного руху пальця користувача Даний ПІДХІД ДОЗВОЛЯЄ одночасно Введення цифр 0 - 9, а також символів * і # працювати з літерами, принаймні, двох різних алздійснюється користувачем за допомогою короткофавітів з КІЛЬКІСТЮ літер до 32 кожний (наприклад, часного торкання відповідної клавіші 3 (Фіг1) у и латиниця і кирилиця) при використанні для ввецентральній області 5, при цьому тривалість тордення літер клавіш 3 з цифрами 2 - 9, як у стандакання клавіші 3 не повинна перевищувати заданий ртній телефонній клавіатурі, при цьому для ввепроміжок часу, у противному випадку ВІДПОВІДНИЙ дення літер одного алфавіту, наприклад, латиниці, символ не вводиться використовується доцентровий рух пальця по клаВведення інших символів, крім згаданих вище, віші 3, а для введення літер іншого алфавіту, нанаприклад, літер різних алфавітів, може здійснюприклад, кирилиці, використовується відцентровий ватися користувачем одним з восьми можливих рух пальця по клавіші 3 Даний прийом введення способів символів є великою перевагою, тому що дозволяє (1) Дотичний рух пальця (чи іншого об'єкта) від уникнути переключення алфавітів при одночасноцентральної області 5 клавіші 3 у напрямку знизу му комфортному використанні пристрою введення вверх з наступним перериванням торкання, для введення символів різних алфавітів, при цьо(2) Дотичний рух пальця від центральної обму клавіша з цифрою 1 може використовуватися ласті 5 клавіші 3 у напрямку зверху вниз з наступдля введення безлічі знаків пунктуації і службових ним перериванням торкання, символів, а клавіша з цифрою 0, крім введення (3) Дотичний рух пальця від центральної обсимволу пробілу - для модифікації останньої ввеласті 5 клавіші 3 у напрямку справа наліво з наденої букви, наприклад, при введенні таких букв, ступним перериванням торкання, як аааааа і інших (4) Дотичний рух пальця від центральної області 5 клавіші 3 у напрямку зліва направо з настуДодатково можливі також чотири менш проспним перериванням торкання, тих способи введення символів або іншої інформації за допомогою пристрою введення, згідно із (5) Дотичний рух пальця від нижньої частини цим винаходом периферійної області клавіші 3 знизу вверх до и центральної області 5 включно з наступним пере(1) Дотичний рух пальця (чи іншого об'єкта) від риванням торкання, нижньої периферійної області клавіші 3 через центральну область 5 до протилежної периферій(6) Дотичний рух пальця від верхньої частини ної області клавіші 3 у напрямку знизу вверх з напериферійної області клавіші 3 зверху вниз до и ступним перериванням торкання, центральної області 5 включно з наступним перериванням торкання, (2) Дотичний рух пальця (чи іншого об'єкта) від верхньої периферійної області клавіші 3 через (7) Дотичний рух пальця від лівої частини пецентральну область 5 до протилежної периферійриферійної області клавіші 3 зліва направо до її ної області клавіші 3 у напрямку зверху вниз з нацентральної області 5 включно з наступним переступним перериванням торкання, риванням торкання, (8) Дотичний рух пальця від правої частини (3) Дотичний рух пальця (чи іншого об'єкта) від периферійної області клавіші 3 справа наліво до її правої периферійної області клавіші 3 через центральної області 5 включно з наступним перецентральну область 5 до протилежної периферійриванням торкання, ної області клавіші 3 у напрямку справа наліво з наступним перериванням торкання, При цьому напрямок «вверх» ми вважаємо співпадаючим з напрямком показаної на Фіг 1 осі (4) Дотичний рух пальця (чи іншого об'єкта) від Y, напрямок «вправо» вважаємо співпадаючим з лівої периферійної області клавіші 3 через напрямком показаної там же осі X Напрямки центральну область 5 до протилежної периферій«вниз» і «вліво» є протилежними напрямкам ної області клавіші 3 у напрямку справа наліво з «вверх» і «праворуч» ВІДПОВІДНО наступним перериванням торкання, Тут слід зазначити, що, незважаючи на відноМожливі Й ІНШІ варіанти дотичного руху по сно велику КІЛЬКІСТЬ символів, що вводяться за клавіші, наприклад, зигзагоподібні допомогою однієї клавіші, імовірність помилки при Тут слід зазначити, що в момент торкання в введенні є невеликою, тому що напрямки руху області будь-якої клавіші 3 на екрані апарата, у відрізняються на 90 градусів, що допускає відповіякому встановлений даний пристрій введення, дну погрішність напрямку дотичного руху по кламоже відображатися графічна підказка, які саме віші 3 у межах плюс-мінус 45 градусів, а цього символи (у тому числі різних алфавітів) можуть більш ніж досить для безпомилкового введення бути введені за допомогою даної клавіші в даний Те саме можна сказати і про початкову і кінцеву момент для того, щоб ще більш полегшити роботу точки торкання - ці точки можуть навіть попадати користувача, особливо в період навчання роботі з на територію сусідніх клавіш, не призводячи до даним пристроєм введення помилок, тому що в сполученні з аналізом початРобота пристрою введення в другому варіанті кової точки торкання і напрямку руху, наміри коривиконання (Фіг 5) аналогічна роботі пристрою ввестувача можуть бути однозначно визначені додатдення в кращому варіанті виконання ВІДМІННІСТЬ 46628 10 полягає втім, що в другому варіанті виконання для використання запропонованого пристрою введенвведення ряду символів, наприклад цифр, в умоня, наприклад, у радіотелефонах дозволить униквах, коли виявлення торкання пристроєм введення нути відмовлення користувачів від звичного споутруднене (наприклад, при роботі в рукавичках собу роботи з радіотелефоном, що також є або через прозору плівку футляра апарата, у якоперевагою даного пристрою му встановлений пристрій) користувач може натиДаний пристрій введення також можна односнути на центральну область 5 клавіші до настанчасно використовувати як для введення символів, ня замикання клавішних контактів 14 за допомогою так і як вказівний пристрій за умови дотичного пеструмопровідної мембрани 13, розташованої під реміщенні пальця користувача в просторі між центральною областю 5 клавіші Це дозволяє реацентральними областями 5 (Фіг 1) клавіш 3 даного лізувати прості функції даного апарату, які не попристрою введення, при цьому робота пристрою требують введення літер (наприклад, у випадку введення аналогічна роботі сенсорної панелі з радіотелефону, це може бути прийом і ініціалізація тією різницею, що переміщення на екрані можливе телефонних ДЗВІНКІВ, включаючи набір телефоннотільки у вертикальному і горизонтальному, а не го номера), що може виявитися важливим у ситуадовільному, напрямку Для переміщення курсора ціях небезпеки, поганих погодних умов, поспіху і т на екрані в довільному напрямку функція введення п При цьому важливо ВІДМІТИТИ, ЩО, у випадку символів даного пристрою введення може бути активації кожного з механічних перемикачів 15 відключена, що може бути використано, напри(Фіг 6) механічної клавіатури, штерфейсний моклад, для ігор або інших програм, що не потребудуль 9 переважно генерує код символу на підставі ють введення символів цифрового коду, переданого йому електронним Таким чином, сукупність істотних ознак, викламодулем механічної клавіатури 16, при цьому цидених у формулі винаходу, забезпечує користувафровий код від електронного модуля аналізу траєчу можливість вводити різні символи за допомогою кторії дотичного руху 10, взаємодіючого з електроторкання або натискання на ВІДПОВІДНІ ДІЛЯНКИ нним модулем визначення координат точки поверхні пристрою введення, при цьому поряд з торкання 8 ігнорується Даний варіант виконання торканням або натисканням користувач також мопристрою введення, згідно із цим винаходом, таже здійснювати дотичний рух по поверхні прикож дозволяє поліпшити тактильний зворотний строю введення з початкової точки торкання в одзв'язок при натисканні на клавіші 3 (Фіг 1) ному з напрямків, при цьому вибором початкової Тут слід зазначити, що у випадку використання даного пристрою введення (в обох приведених вище варіантах виконання) у радіотелефонах, він є зручним для роботи великим пальцем руки, якою користувач тримає радіотелефон, а це особливо важливо, тому що в даний час багато користувачів використовують саме великий палець для роботи з клавіатурою радіотелефону, до того ж такий прийом роботи з пристроєм введення дозволяє користуватися радіотелефоном однією рукою при введенні будь-яких можливих символів, без використання додаткових пристосувань Таким чином, точки торкання і траєкторії такого руху користувач задає те, цифровий код якого саме символу буде сформований пристроєм введення по завершенні даного руху, чим і досягається поставлена задача даного винаходу Незважаючи нате, що цей винахід передбачає декілька описаних вище варіантів його реалізації, у той же час він не обмежується зазначеними варіантами його реалізації, представленими в описі, а поширюється на ІНШІ МОЖЛИВІ варіанти, що задовольняють основним пунктам формули даного винаходу 11 46628 12 Отримання цифрсеих координат точки дотику від схеми визначення координат точки торкання Запам ятовування координат точки торкання з заданими гаром ж к а ш часу на протязі заданого часу запису Зилученмя з пам ЯТІ координат точок торкання отриманих на протязі заданого часу запису Фіг 1 Визначення координат початкової точки торкання та травктор і дотичного руху Формування цифрового коду символу та передача його до нтерфєііоіого модуля Фіг 4 Модуль визначення координат точки торкання Г X Уодуль аналізу траєкторії дотичного руху Фіг 5 До інших пристроїв Фіг З 46628 13 14 Модуль визначення координат точки торкання X J J J J } } } } 15 Модуль аналізу траєкторії дотичного руху 7 7 10 Модуль механічної клавіатури Інтерфейсний модуль 16 До інших пристроїв Фіг. 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
