Робоче обладнання екскаватора

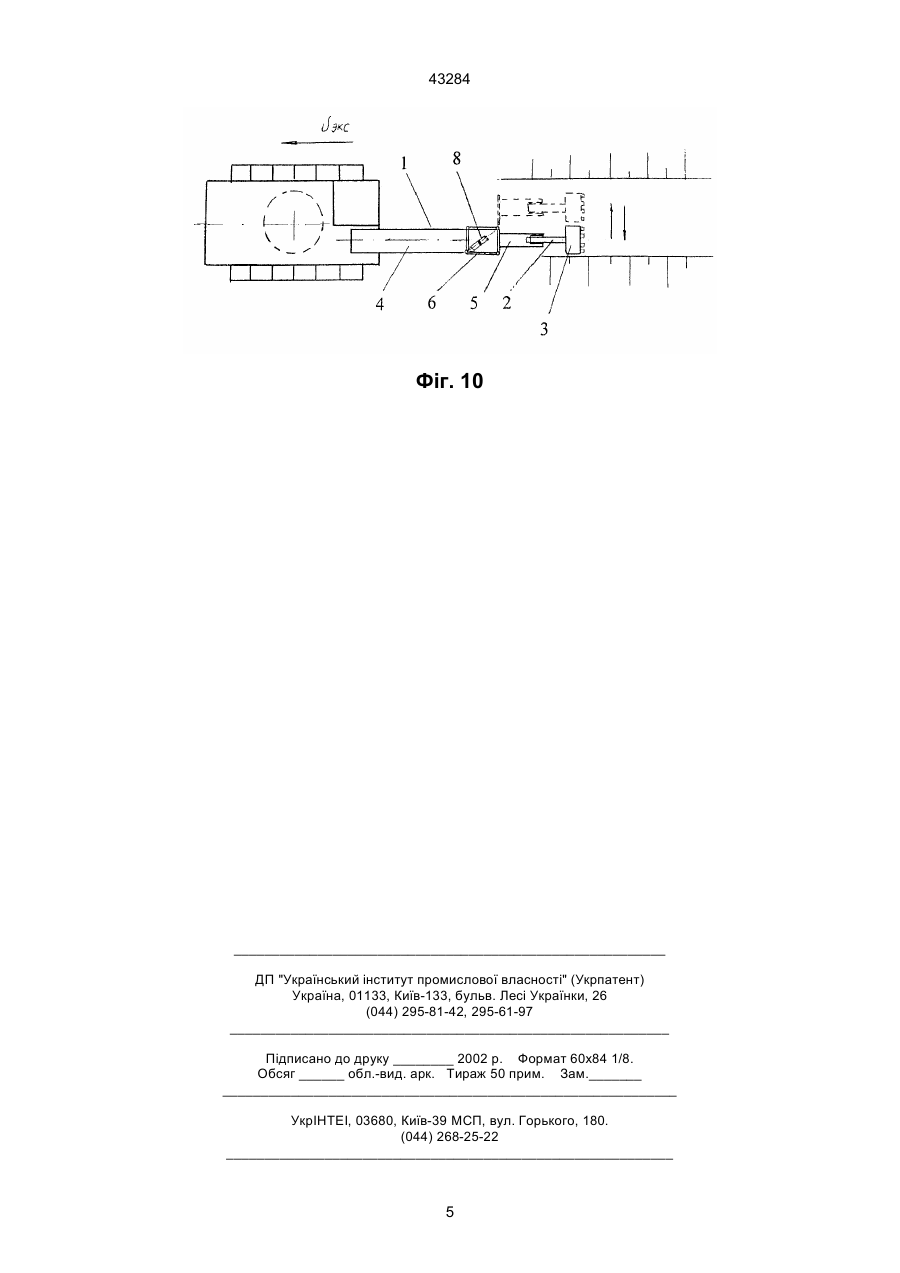

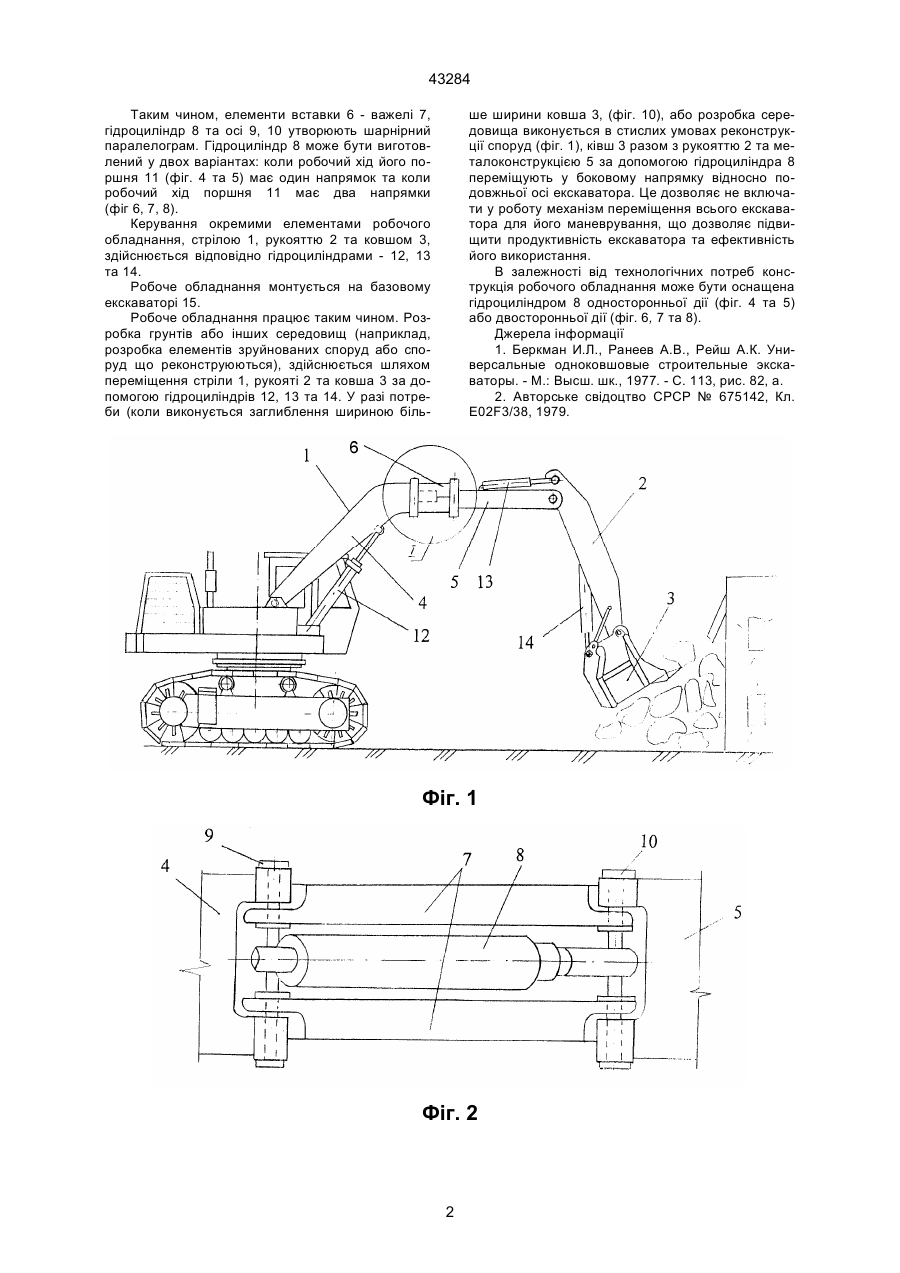

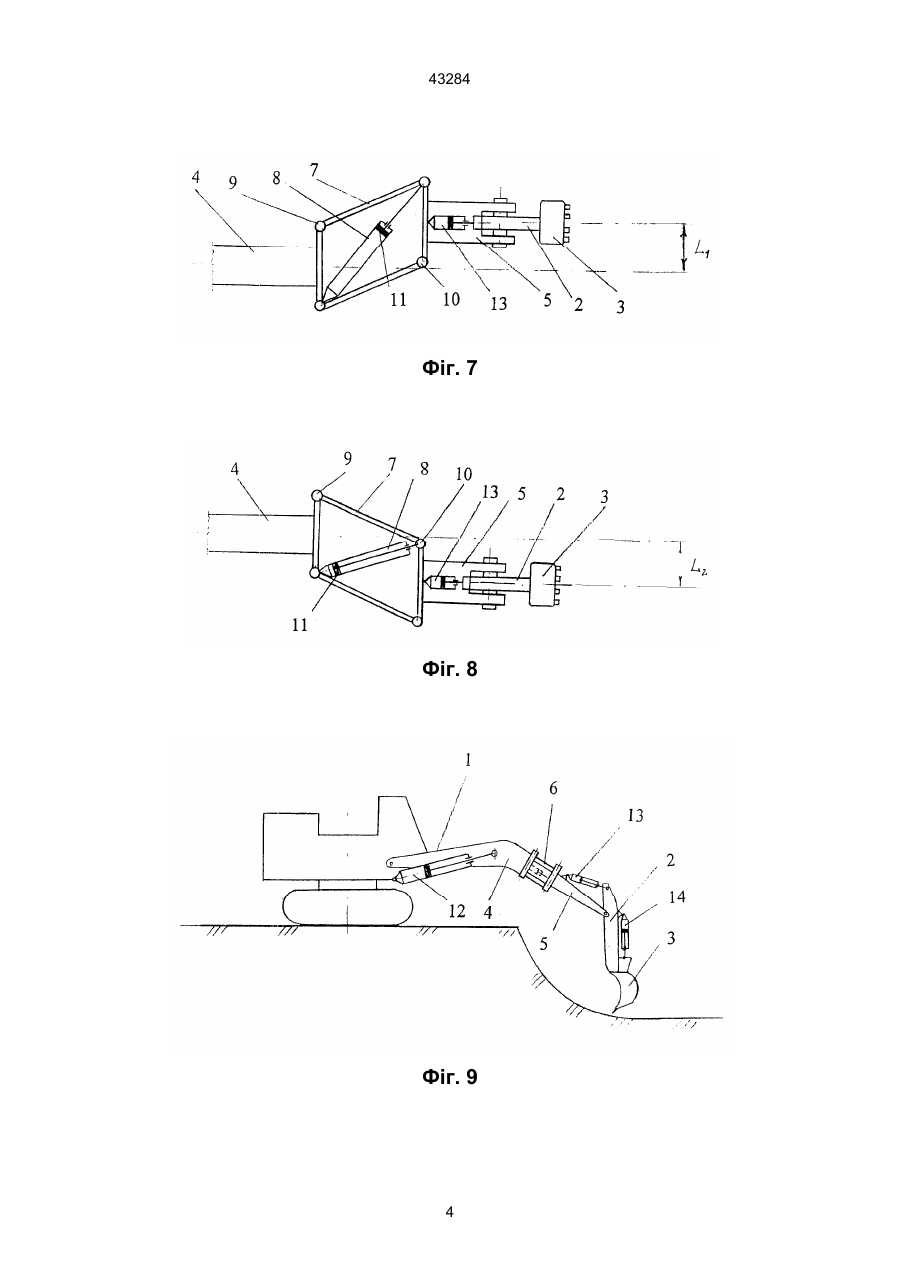

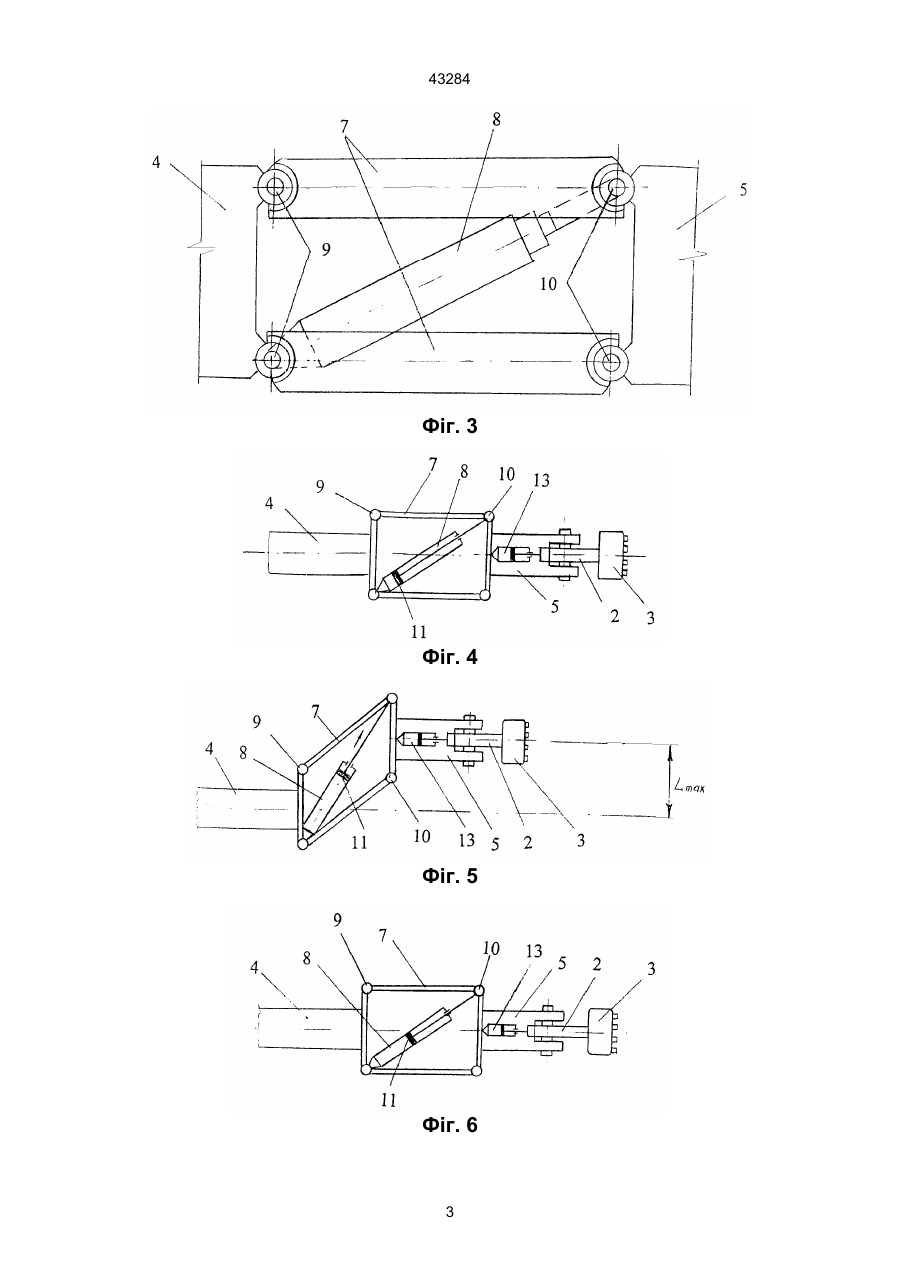

Робоче обладнання екскаватора, що містить стрілу, рукоятку, ківш, гідроциліндр, яке відрізняється тим, що стріла виконана у вигляді двох металоконструкцій, шарнірно з'єднаних між собою за допомогою вставки, що складається з чотирьох однакових важелів та гідроциліндра. (19) (21) 2001074591 (22) 03.07.2001 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Шатов Сергій Васильович, Хмара Леонід Андрійович, Соколов Ігор Анатолійович, Коробова Раїса Павлівна (73) ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, UA, ШАТОВ 43284 Таким чином, елементи вставки 6 - важелі 7, гідроциліндр 8 та осі 9, 10 утворюють шарнірний паралелограм. Гідроциліндр 8 може бути виготовлений у двох варіантах: коли робочий хід його поршня 11 (фіг. 4 та 5) має один напрямок та коли робочий хід поршня 11 має два напрямки (фіг 6, 7, 8). Керування окремими елементами робочого обладнання, стрілою 1, рукояттю 2 та ковшом 3, здійснюється відповідно гідроциліндрами - 12, 13 та 14. Робоче обладнання монтується на базовому екскаваторі 15. Робоче обладнання працює таким чином. Розробка грунтів або інших середовищ (наприклад, розробка елементів зруйнованих споруд або споруд що реконструюються), здійснюється шляхом переміщення стріли 1, рукояті 2 та ковша 3 за допомогою гідроциліндрів 12, 13 та 14. У разі потреби (коли виконується заглиблення шириною біль ше ширини ковша 3, (фіг. 10), або розробка середовища виконується в стислих умовах реконструкції споруд (фіг. 1), ківш 3 разом з рукояттю 2 та металоконструкцією 5 за допомогою гідроциліндра 8 переміщують у боковому напрямку відносно подовжньої осі екскаватора. Це дозволяє не включати у роботу механізм переміщення всього екскаватора для його маневрування, що дозволяє підвищити продуктивність екскаватора та ефективність його використання. В залежності від технологічних потреб конструкція робочого обладнання може бути оснащена гідроциліндром 8 односторонньої дії (фіг. 4 та 5) або двосторонньої дії (фіг. 6, 7 та 8). Джерела інформації 1. Беркман И.Л., Ранеев А.В., Рейш А.К. Универсальные одноковшовые строительные экскаваторы. - М.: Высш. шк., 1977. - С. 113, рис. 82, а. 2. Авторське свідоцтво СРСР № 675142, Кл. Е02F3/38, 1979. Фіг. 1 Фіг. 2 2 43284 Фіг. 3 Фіг. 4 Фіг. 5 Фіг. 6 3 43284 Фіг. 7 Фіг. 8 Фіг. 9 4 43284 Фіг. 10 _________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
