Вимикач автоматичний

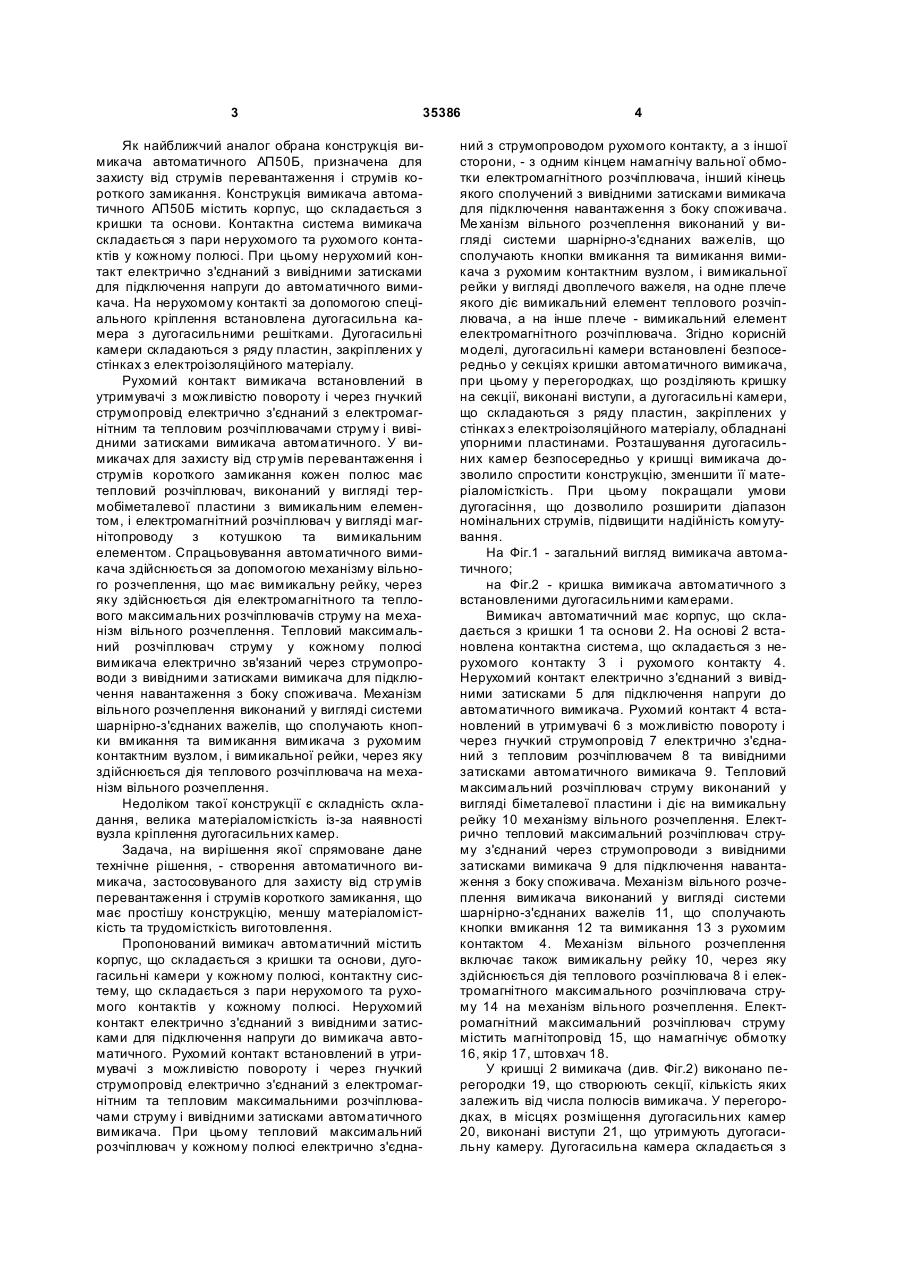

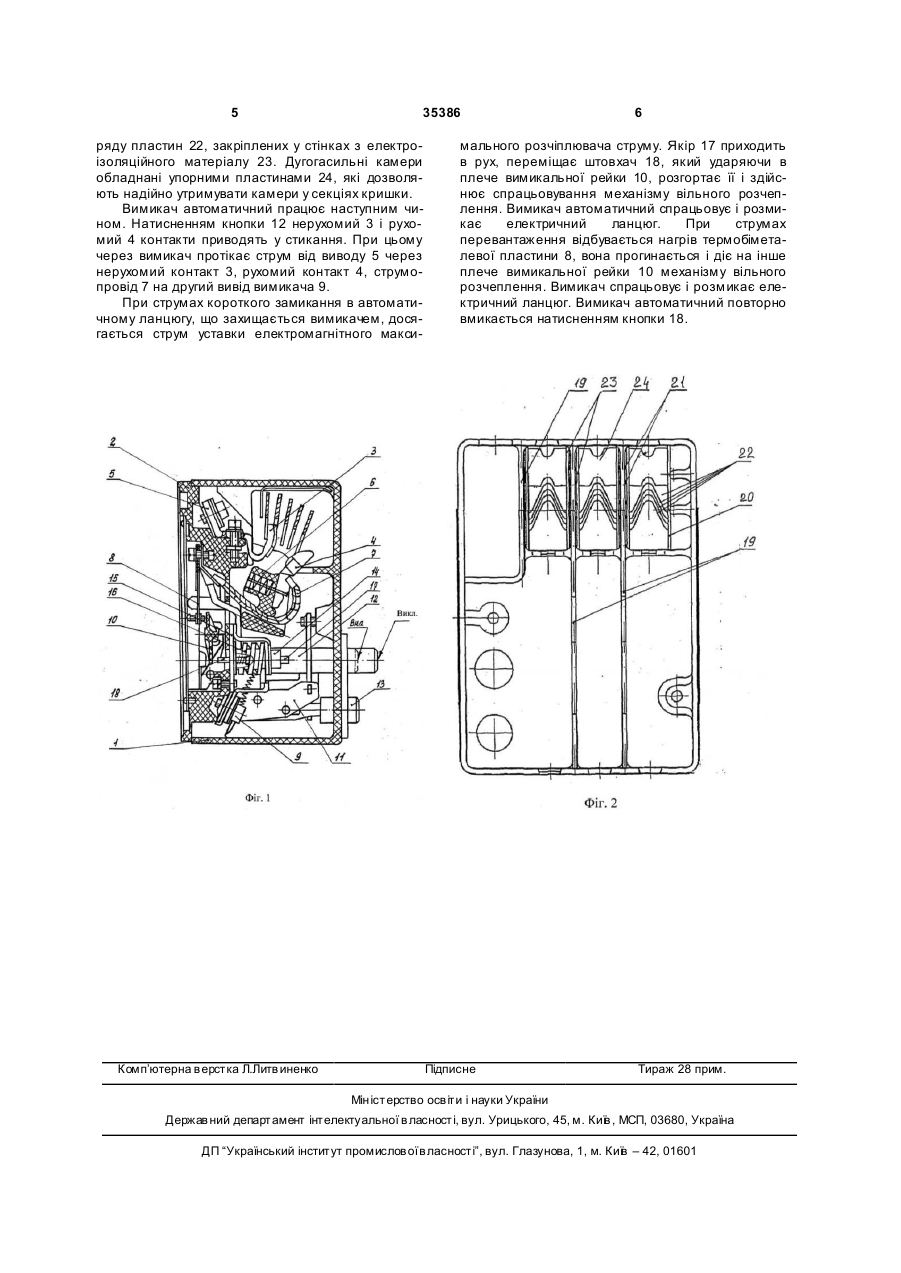

Вимикач автоматичний, який містить корпус, що складається з кришки та основи, дугогасильні камери у кожному полюсі, контактну систему, що складається з пари нерухомого та рухомого контактів у кожному полюсі, при цьому нерухомий контакт електрично з'єднаний з вивідними затискачами для підключення напруги до автоматичного вимикача, а рухомий контакт встановлений в утримувачі з можливістю повороту і через гнучкий струмопровід електрично з'єднаний з електромагнітним та тепловим розчіплювачами струму і вивідними затискачами автоматичного вимикача, теп U 1 3 35386 Як найближчий аналог обрана конструкція вимикача автоматичного АП50Б, призначена для захисту від струмів перевантаження і струмів короткого замикання. Конструкція вимикача автоматичного АП50Б містить корпус, що складається з кришки та основи. Контактна система вимикача складається з пари нерухомого та рухомого контактів у кожному полюсі. При цьому нерухомий контакт електрично з'єднаний з вивідними затисками для підключення напруги до автоматичного вимикача. На нерухомому контакті за допомогою спеціального кріплення встановлена дугогасильна камера з дугогасильними решітками. Дугогасильні камери складаються з ряду пластин, закріплених у стінках з електроізоляційного матеріалу. Рухомий контакт вимикача встановлений в утримувачі з можливістю повороту і через гнучкий струмопровід електрично з'єднаний з електромагнітним та тепловим розчіплювачами струму і вивідними затисками вимикача автоматичного. У вимикачах для захисту від стр умів перевантаження і струмів короткого замикання кожен полюс має тепловий розчіплювач, виконаний у вигляді термобіметалевої пластини з вимикальним елементом, і електромагнітний розчіплювач у вигляді магнітопроводу з котушкою та вимикальним елементом. Спрацьовування автоматичного вимикача здійснюється за допомогою механізму вільного розчеплення, що має вимикальну рейку, через яку здійснюється дія електромагнітного та теплового максимальних розчіплювачів струму на механізм вільного розчеплення. Тепловий максимальний розчіплювач струму у кожному полюсі вимикача електрично зв'язаний через струмопроводи з вивідними затисками вимикача для підключення навантаження з боку споживача. Механізм вільного розчеплення виконаний у вигляді системи шарнірно-з'єднаних важелів, що сполучають кнопки вмикання та вимикання вимикача з рухомим контактним вузлом, і вимикальної рейки, через яку здійснюється дія теплового розчіплювача на механізм вільного розчеплення. Недоліком такої конструкції є складність складання, велика матеріаломісткість із-за наявності вузла кріплення дугогасильних камер. Задача, на вирішення якої спрямоване дане технічне рішення, - створення автоматичного вимикача, застосовуваного для захисту від стр умів перевантаження і струмів короткого замикання, що має простішу конструкцію, меншу матеріаломісткість та трудомісткість виготовлення. Пропонований вимикач автоматичний містить корпус, що складається з кришки та основи, дугогасильні камери у кожному полюсі, контактну систему, що складається з пари нерухомого та рухомого контактів у кожному полюсі. Нерухомий контакт електрично з'єднаний з вивідними затисками для підключення напруги до вимикача автоматичного. Рухомий контакт встановлений в утримувачі з можливістю повороту і через гнучкий струмопровід електрично з'єднаний з електромагнітним та тепловим максимальними розчіплювачами струму і вивідними затисками автоматичного вимикача. При цьому тепловий максимальний розчіплювач у кожному полюсі електрично з'єдна 4 ний з струмопроводом рухомого контакту, а з іншої сторони, - з одним кінцем намагнічу вальної обмотки електромагнітного розчіплювача, інший кінець якого сполучений з вивідними затисками вимикача для підключення навантаження з боку споживача. Ме ханізм вільного розчеплення виконаний у вигляді системи шарнірно-з'єднаних важелів, що сполучають кнопки вмикання та вимикання вимикача з рухомим контактним вузлом, і вимикальної рейки у вигляді двоплечого важеля, на одне плече якого діє вимикальний елемент теплового розчіплювача, а на інше плече - вимикальний елемент електромагнітного розчіплювача. Згідно корисній моделі, дугогасильні камери встановлені безпосередньо у секціях кришки автоматичного вимикача, при цьому у перегородках, що розділяють кришку на секції, виконані виступи, а дугогасильні камери, що складаються з ряду пластин, закріплених у стінках з електроізоляційного матеріалу, обладнані упорними пластинами. Розташування дугогасильних камер безпосередньо у кришці вимикача дозволило спростити конструкцію, зменшити її матеріаломісткість. При цьому покращали умови дугогасіння, що дозволило розширити діапазон номінальних струмів, підвищити надійність комутування. На Фіг.1 - загальний вигляд вимикача автоматичного; на Фіг.2 - кришка вимикача автоматичного з встановленими дугогасильними камерами. Вимикач автоматичний має корпус, що складається з кришки 1 та основи 2. На основі 2 встановлена контактна система, що складається з нерухомого контакту 3 і рухомого контакту 4. Нерухомий контакт електрично з'єднаний з вивідними затисками 5 для підключення напруги до автоматичного вимикача. Рухомий контакт 4 встановлений в утримувачі 6 з можливістю повороту і через гнучкий струмопровід 7 електрично з'єднаний з тепловим розчіплювачем 8 та вивідними затисками автоматичного вимикача 9. Тепловий максимальний розчіплювач струму виконаний у вигляді біметалевої пластини і діє на вимикальну рейку 10 механізму вільного розчеплення. Електрично тепловий максимальний розчіплювач струму з'єднаний через струмопроводи з вивідними затисками вимикача 9 для підключення навантаження з боку споживача. Механізм вільного розчеплення вимикача виконаний у вигляді системи шарнірно-з'єднаних важелів 11, що сполучають кнопки вмикання 12 та вимикання 13 з рухомим контактом 4. Механізм вільного розчеплення включає також вимикальну рейку 10, через яку здійснюється дія теплового розчіплювача 8 і електромагнітного максимального розчіплювача струму 14 на механізм вільного розчеплення. Електромагнітний максимальний розчіплювач струму містить магнітопровід 15, що намагнічує обмотку 16, якір 17, штовхач 18. У кришці 2 вимикача (див. Фіг.2) виконано перегородки 19, що створюють секції, кількість яких залежить від числа полюсів вимикача. У перегородках, в місцях розміщення дугогасильних камер 20, виконані виступи 21, що утримують дугогасильну камеру. Дугогасильна камера складається з 5 35386 ряду пластин 22, закріплених у стінках з електроізоляційного матеріалу 23. Дугогасильні камери обладнані упорними пластинами 24, які дозволяють надійно утримувати камери у секціях кришки. Вимикач автоматичний працює наступним чином. Натисненням кнопки 12 нерухомий 3 і рухомий 4 контакти приводять у стикання. При цьому через вимикач протікає струм від виводу 5 через нерухомий контакт 3, рухомий контакт 4, струмопровід 7 на другий вивід вимикача 9. При струмах короткого замикання в автоматичному ланцюгу, що захищається вимикачем, досягається струм уставки електромагнітного макси Комп’ютерна в ерстка Л.Литв иненко 6 мального розчіплювача струму. Якір 17 приходить в рух, переміщає штовхач 18, який ударяючи в плече вимикальної рейки 10, розгортає її і здійснює спрацьовування механізму вільного розчеплення. Вимикач автоматичний спрацьовує і розмикає електричний ланцюг. При струмах перевантаження відбувається нагрів термобіметалевої пластини 8, вона прогинається і діє на інше плече вимикальної рейки 10 механізму вільного розчеплення. Вимикач спрацьовує і розмикає електричний ланцюг. Вимикач автоматичний повторно вмикається натисненням кнопки 18. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
