H01H 13/52 — з контактом, що повертаються у своє вихідне положення відразу ж після припинення дії зусилля на органи управління, наприклад перемикачі зі дзвінкової кнопкою

Номер патенту: 66018

Опубліковано: 15.04.2004

Автори: Щелочінін Ярослав Борисович, Козирський Володимир Вікторович

МПК: H01H 73/00, H01H 13/52

Мітки: вимикач, автоматичний

Формула / Реферат:

Автоматичний вимикач, який містить кожух, рухомий та нерухомий контакти, дугогасильні камери, розчіплювач максимального струму, механізм управління автоматичним вимикачем, який відрізняється тим, що містить приєднаний до мідної основи нерухомого контакту елемент контролю температури із сплаву з ефектом „пам'яті форми”, зв'язаний з механізмом управління автоматичним вимикачем за допомогою ізоляційної рейки та системи важелів.

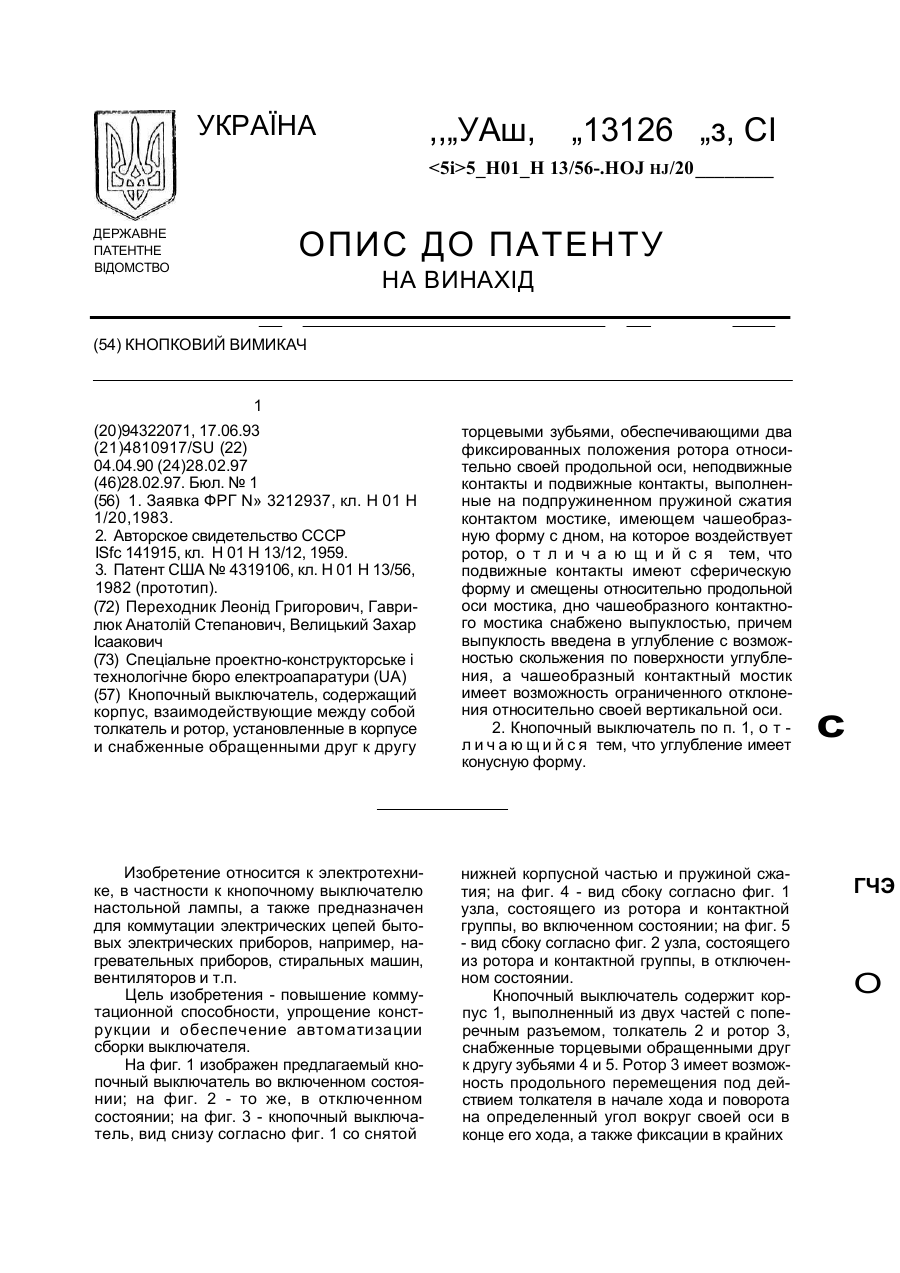

Номер патенту: 13126

Опубліковано: 28.02.1997

Автори: Велицький Захар Ісаакович, Гаврилюк Анатолій Степанович, Переходник Леонід Григорович

МПК: H01H 1/12, H01H 13/52

Мітки: кнопковий, вимикач

Формула / Реферат:

(57) Кнопочный выключатель, содержащий корпус, взаимодействующие между собой толкатель и ротор, установленные в корпусе и снабженные обращенными друг к другу торцевыми зубьями, обеспечивающими два фиксированных положения ротора относительно своей продольной оси, неподвижные контакты и подвижные контакты, выполненные на подпружиненном пружиной сжатия контактом мостике, имеющем чашеобразную форму с дном, на которое воздействует ротор,...

Номер патенту: 2908

Опубліковано: 26.12.1994

Автори: Листопад Людмила Василівна, Октябрьов Віктор Револьдович, Постольник Вячеслав Миколайович, Вахомчик Федір Андрійович

МПК: H01H 13/52

Мітки: управління, автоматичного, вимикача, механізм

Формула / Реферат:

Механизм управления автоматического выключателя, содержащий установленную в корпусе выключателя подпружиненную поворотную рукоятку, в которой шарнирно установлена подпружиненная скоба, контактный рычаг, установленный на оси, укрепленной в корпусе выключателя, расцепляющийся рычаг, установленный с возможностью воздействия первым концом на контактный рычаг, а вторым концом входить в зацепление с подпружиненной скобой, пружину, обеспечивающую...

Номер патенту: 1296

Опубліковано: 25.03.1994

Автори: Костюк Володимир Андрійович, Гущін Владислав Якович, Кузнецов Микола Макарович, Постольник Вячеслав Миколайович

МПК: H01H 13/52

Мітки: автоматичний, вимикач

Формула / Реферат:

Автоматический выключатель, содержащий изоляционный корпус, состоящий из двух механически соединенных, установленных одни на другую частей, сопряженных параллельно плоскости крепления выключателя, причем каждая из частей изоляционного корпуса имеет дно, расположенное также параллельно плоскости крепления выключателя, на верхней части изоляционного корпуса укреплена изоляционная крышка, под крышкой на дне этой части укреплены механизм...
