H01H 71/00 — Елементи конструкцій захисних вимикачів і реле, зазначених в групах

Номер патенту: 97636

Опубліковано: 12.03.2012

Автори: Лебо Бернар, Бернар Нікола

МПК: H02H 3/08, H01H 71/00, H01H 83/00 ...

Мітки: диференціальним, захистом, електричний, пристрій

Формула / Реферат:

1. Електричний пристрій з модульним диференціальним захистом, який включає в себе:- коло фази (201) та коло (202) нейтралі, кожне з яких простягається між вхідною клемою (207, 208) та вихідною клемою (209, 210; 311, 312), причому згадані клеми виконані з можливістю утворення електричного з'єднання за допомогою з'єднувальної гребінки,- корпус (203), який включає в себе дві головні панелі (204; 302), а також першу та другу бічні...

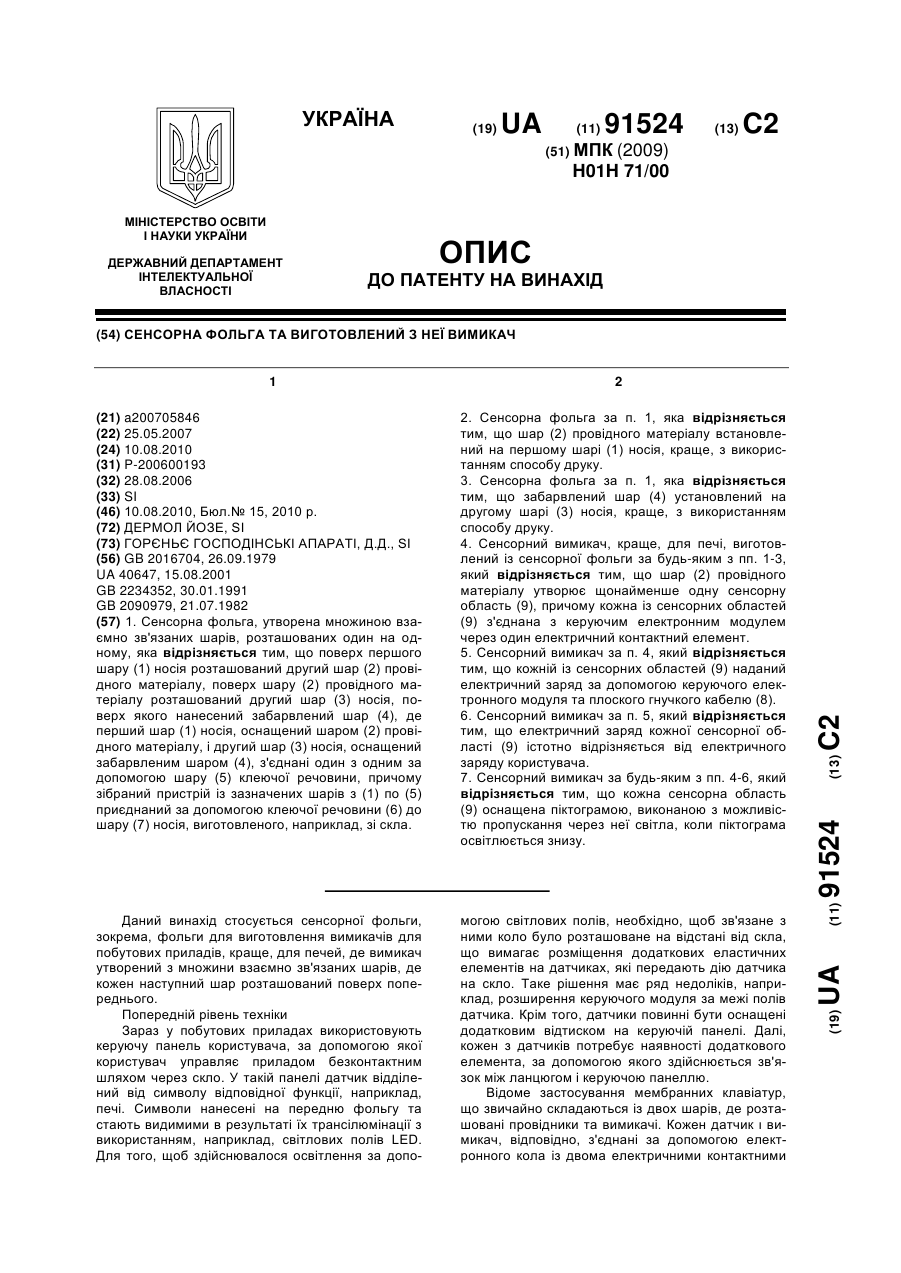

Номер патенту: 91524

Опубліковано: 10.08.2010

Автор: Дермол Йозе

МПК: H01H 71/00

Мітки: неї, виготовлений, вимикач, сенсорна, фольга

Формула / Реферат:

1. Сенсорна фольга, утворена множиною взаємно зв'язаних шарів, розташованих один на одному, яка відрізняється тим, що поверх першого шару (1) носія розташований другий шар (2) провідного матеріалу, поверх шару (2) провідного матеріалу розташований другий шар (3) носія, поверх якого нанесений забарвлений шар (4), де перший шар (1) носія, оснащений шаром (2) провідного матеріалу, і другий шар (3) носія, оснащений забарвленим шаром (4),...

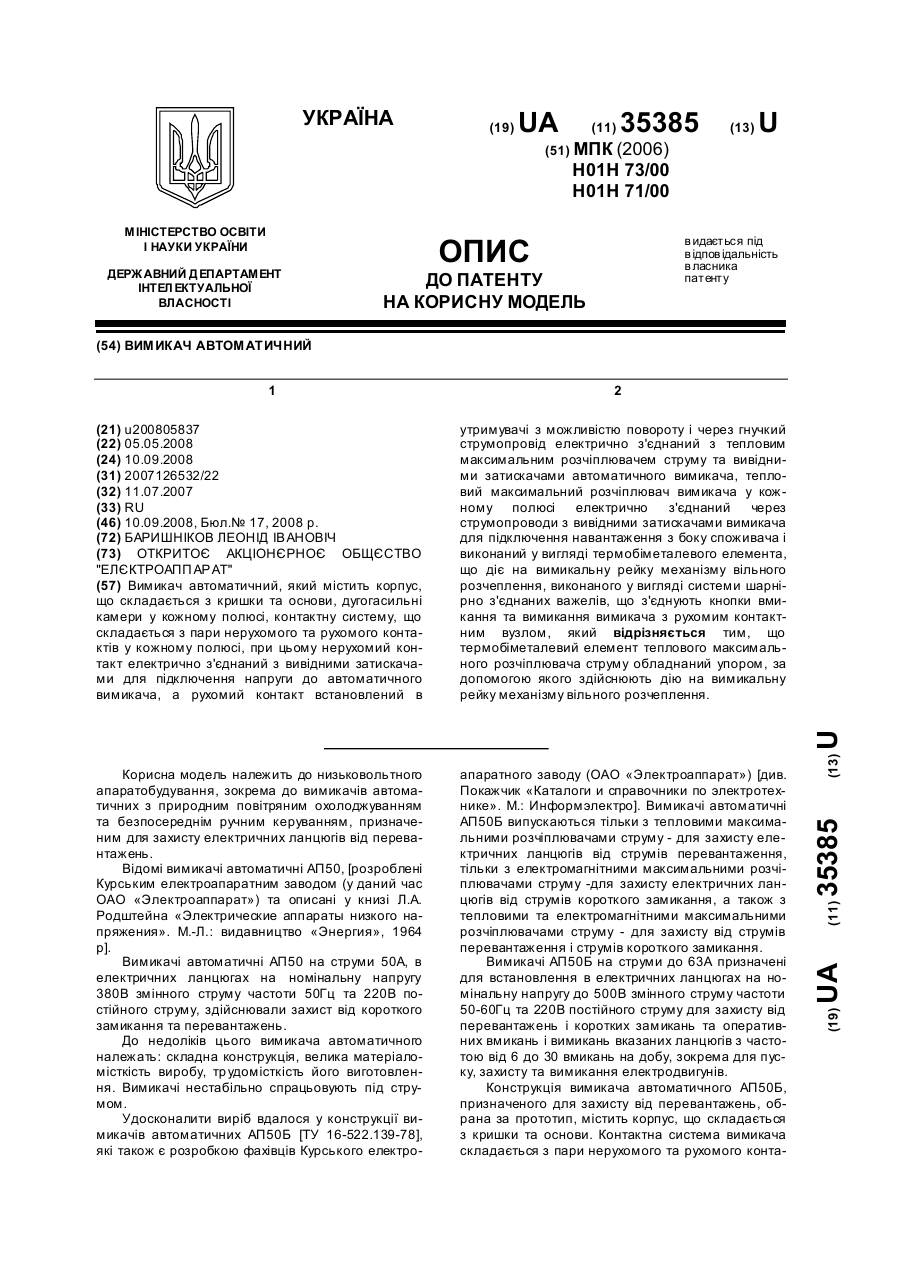

Номер патенту: 35385

Опубліковано: 10.09.2008

Автор: Баришніков Леонід Івановіч

МПК: H01H 73/00, H01H 71/00

Мітки: автоматичний, вимикач

Формула / Реферат:

Вимикач автоматичний, який містить корпус, що складається з кришки та основи, дугогасильні камери у кожному полюсі, контактну систему, що складається з пари нерухомого та рухомого контактів у кожному полюсі, при цьому нерухомий контакт електрично з'єднаний з вивідними затискачами для підключення напруги до автоматичного вимикача, а рухомий контакт встановлений в утримувачі з можливістю повороту і через гнучкий струмопровід електрично...

Номер патенту: 76756

Опубліковано: 15.09.2006

Автори: Терьошин Віктор Миколайович, Бура Віталій Юрійович, Богданова Людмила Євгенівна

МПК: G01R 31/00, H01H 71/00

Мітки: причин, визначення, автоматичних, розчіплювачами, тепловими, спосіб, спрацьовування, вимикачів, нестабільності

Формула / Реферат:

1. Спосіб визначення причин нестабільності спрацьовування автоматичних вимикачів з тепловими розчіплювачами, що включає застосування дисперсійного аналізу, який полягає в тому, що відбирають від п'яти до десяти автоматичних вимикачів одного типу з однаковими номінальними даними і часом спрацьовування з одним тепловим розчіплювачем у середньому полюсі для триполюсних вимикачів, вимірюють не менше п'яти разів при визначеній величині струму...

Номер патенту: 41450

Опубліковано: 17.09.2001

Автори: Аллін Патрік, Беллотто Енрі, Вейнахтер Люк, Суптиц Ерік

МПК: H01H 71/00, H01H 73/00, H01H 71/02 ...

Мітки: вимикач, автоматичний

Формула / Реферат:

1. Автоматичний вимикач, що містить блок (1) вимикання, знімний процесорний модуль (2), який містить електронний процесорний блок і який механічно та електричне з'єднаний з блоком вимикання, знімний калібрувальний модуль (3), який містить калібрувальні засоби і який механічно прикріплений (А1) до блока вимикання і електричне з'єднаний з процесорним блоком (2), і комунікаційні засоби, підключені до зовніщньої комунікаційної шини (12), який...

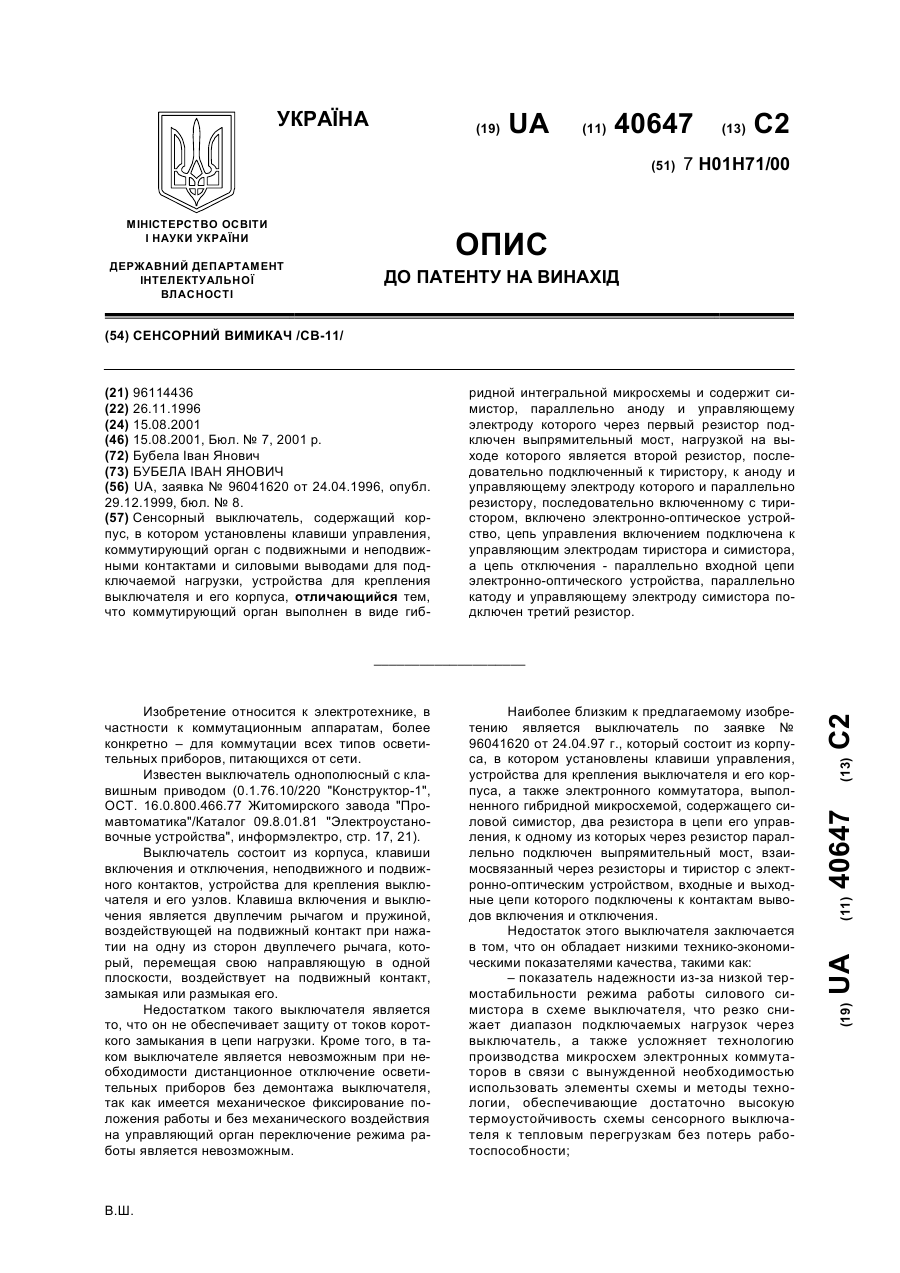

Номер патенту: 40647

Опубліковано: 15.08.2001

Автор: Бубела Іван Янович

МПК: H01H 71/00

Мітки: сенсорний, св-11, вимикач

Формула / Реферат:

Сенсорный выключатель, содержащий корпус, в котором установлены клавиши управления, коммутирующий орган с подвижными и неподвижными контактами и силовыми выводами для подключаемой нагрузки, устройства для крепления выключателя и его корпуса, отличающийся тем, что коммутирующий орган выполнен в виде гибридной интегральной микросхемы и содержит симистор, параллельно аноду и управляющему электроду которого через первый резистор подключен...

Номер патенту: 16903

Опубліковано: 29.08.1997

Автори: Мільгром Семен Якович, Папуш Анатолій Дмитрович, Гапоненко Геннадій Миколайович

МПК: H01H 71/00, H01R 3/00

Мітки: вимикач, автоматичний

Формула / Реферат:

Автоматический выключатель, содержащий токоподводы, неподвижные и подвижные главные и дугогасительные контакты, устройство компенсации сил отброса подвижного дугогасительного контакта, дугогасительную камеру, расцепители, привод, пружину отключения и неподвижные стойки, на которых установлены кулачковый узел коромыслового типа, рычаг, шарнирно соединенный с кривошипом кривошипно-шатунной пары, кривошип и шатун которой шарнирно соединены между...

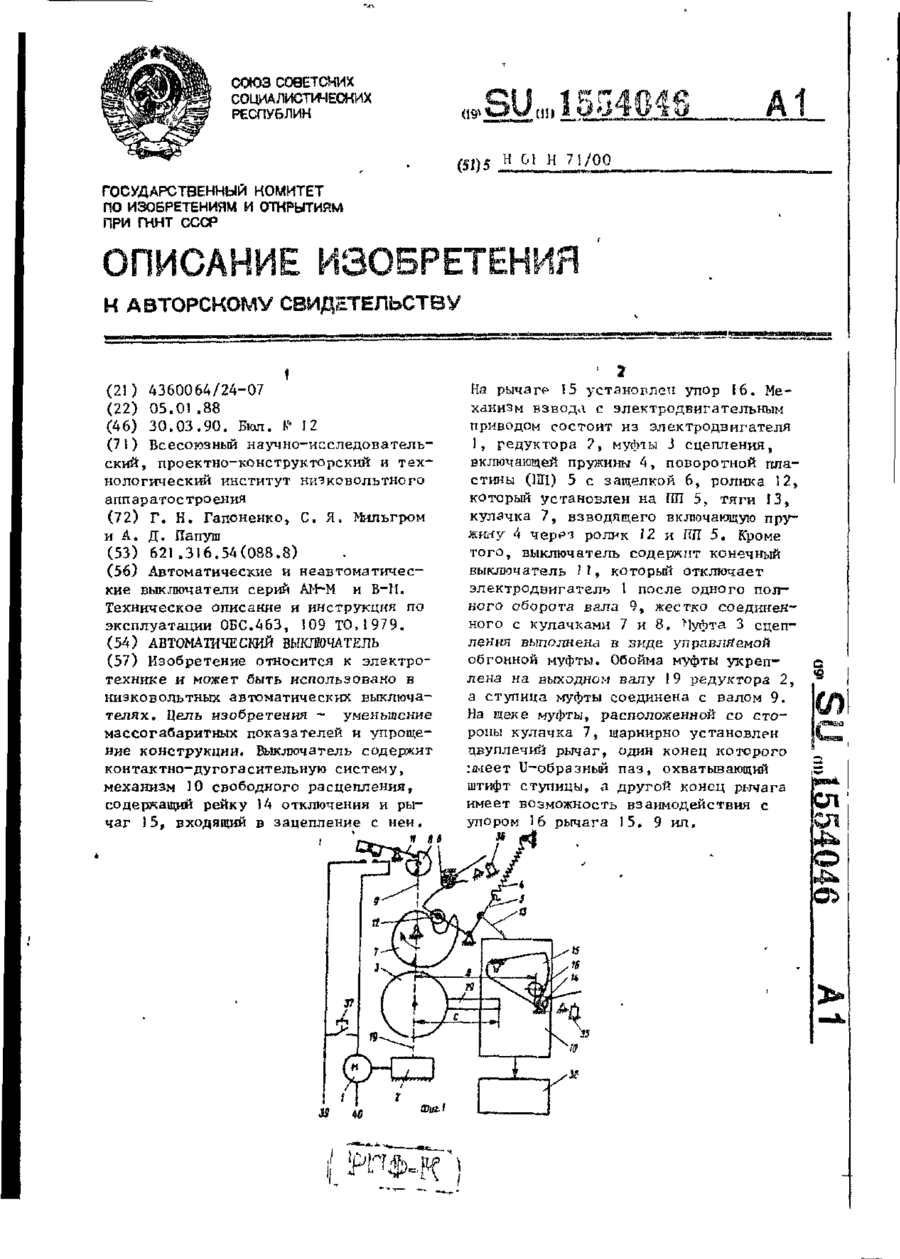

Номер патенту: 16902

Опубліковано: 29.08.1997

Автори: Мільгром Семен Якович, Гапоненко Геннадій Миколайович, Папуш Анатолій Дмитрович

МПК: H01H 71/00

Мітки: вимикач, автоматичний

Формула / Реферат:

Автоматический выключатель, содержащий контактно-дугогасительную систему, механизм свободного распыления, содержащий рейку отключения и рычаг, входящий в зацепление с рейкой отключения, механизм взвода с электродвигательным приводом, состоящий из электродвигателя, редуктора, муфты сцепления, включающей пружины, поворотной пластины с защелкой, ролика, установленного на поворотной пластине, тяги, соединяющей поворотную пластину с механизмом...

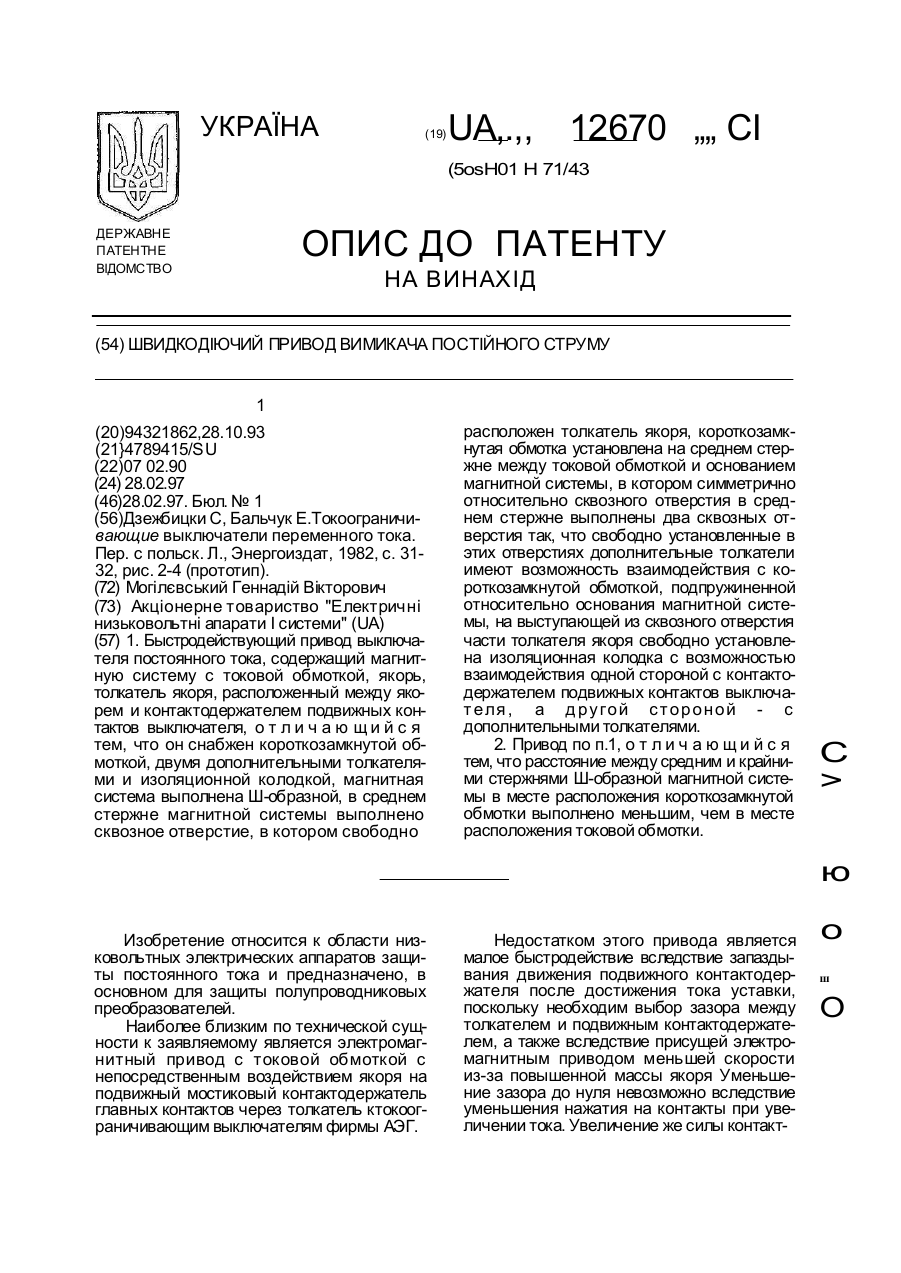

Номер патенту: 12670

Опубліковано: 28.02.1997

Автор: Могілєвський Геннадій Вікторович

МПК: H01H 71/00

Мітки: вимикача, постійного, швидкодіючий, струму, привод

Формула / Реферат:

(57) 1. Быстродействующий привод выключа­теля постоянного тока, содержащий магнит­ную систему с токовой обмоткой, якорь, толкатель якоря, расположенный между яко­рем и контактодержателем подвижных кон­тактов выключателя, отличающийся тем, что он снабжен короткозамкнутой об­моткой, двумя дополнительными толкателя­ми и изоляционной колодкой, магнитная система выполнена Ш-образной, в среднем стержне магнитной системы выполнено сквозное...

Номер патенту: 1755

Опубліковано: 25.10.1994

Автори: Кузнецов Микола Макарович, Костюк Володимир Андрійович, Гущін Владислав Якович, Постольник Вячеслав Михайлович

МПК: H01H 73/00, H01H 71/00

Мітки: вимикач, автоматичний

Формула / Реферат:

Автоматический выключатель, содержащий в каждом полюсе по два неподвижных контакта, подвижный контакт, выполненный в виде контактного мостика, защелку, механизм свободного расцепления и тепловой максимальный расцепитель тока, состоящий из термобиметаллической пластины и нагревателя, отличающийся тем, что термобиметаллическая пластина одним своим концом жестко соединена непосредственно с концом неподвижного контакта так. что указанный...
