Пристрій для формування розосередженого свердловинного заряду вибухової речовини

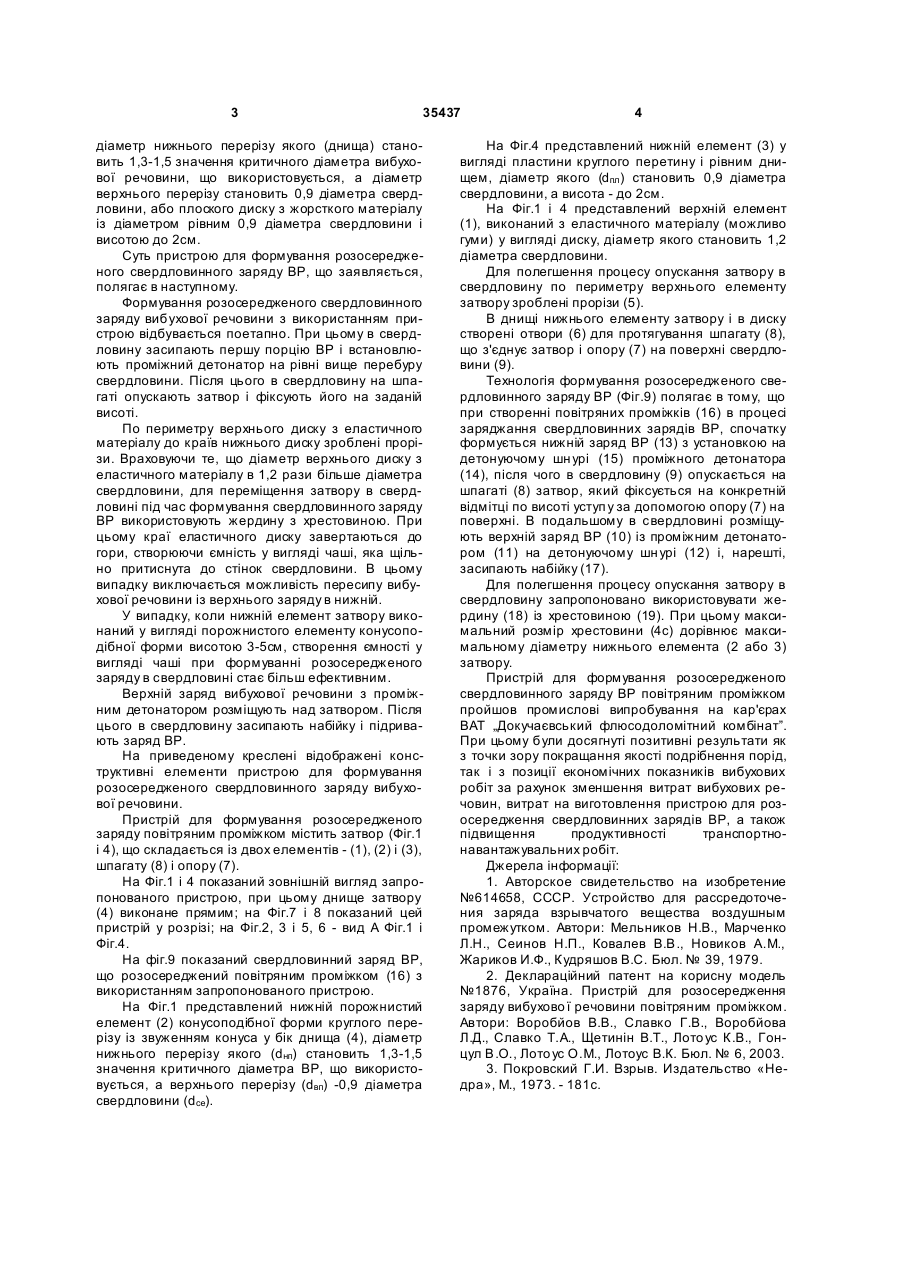

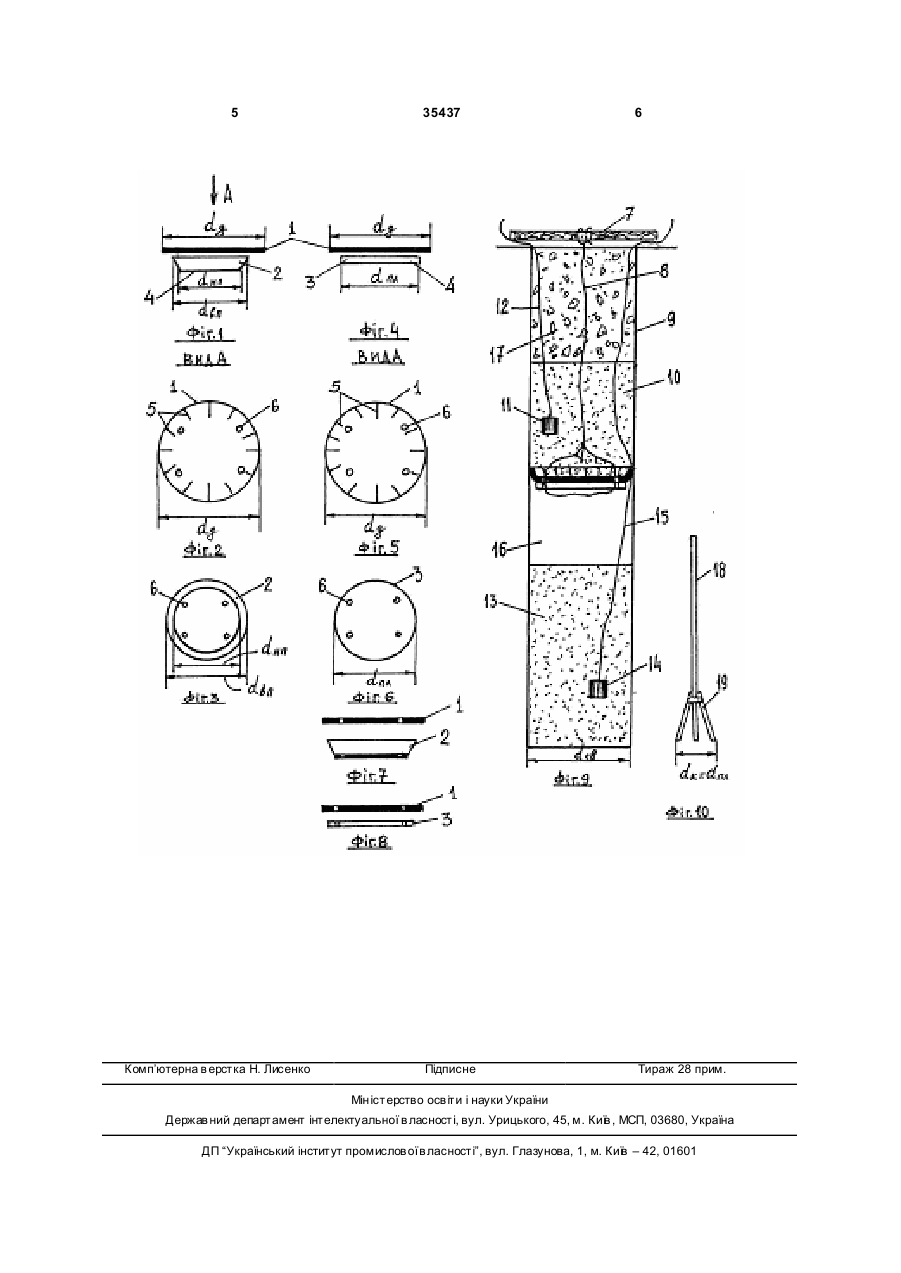

Пристрій для формування розосередженого заряду вибухової речовини, що включає затвор з еластичного матеріалу у вигляді порожнистого елемента круглого перерізу циліндричної або конусоподібної форми із звуженням конуса у бік днища, яке виконане із симетричною сферичною 3 35437 діаметр нижнього перерізу якого (днища) становить 1,3-1,5 значення критичного діаметра вибухової речовини, що використовується, а діаметр верхнього перерізу становить 0,9 діаметра свердловини, або плоского диску з жорсткого матеріалу із діаметром рівним 0,9 діаметра свердловини і висотою до 2см. Суть пристрою для формування розосередженого свердловинного заряду ВР, що заявляється, полягає в наступному. Формування розосередженого свердловинного заряду вибухової речовини з використанням пристрою відбувається поетапно. При цьому в свердловину засипають першу порцію ВР і встановлюють проміжний детонатор на рівні вище перебуру свердловини. Після цього в свердловину на шпагаті опускають затвор і фіксують його на заданій висоті. По периметру верхнього диску з еластичного матеріалу до країв нижнього диску зроблені прорізи. Враховуючи те, що діаметр верхнього диску з еластичного матеріалу в 1,2 рази більше діаметра свердловини, для переміщення затвору в свердловині під час формування свердловинного заряду ВР використовують жердину з хрестовиною. При цьому краї еластичного диску завертаються до гори, створюючи ємність у вигляді чаші, яка щільно притиснута до стінок свердловини. В цьому випадку виключається можливість пересипу вибухової речовини із верхнього заряду в нижній. У випадку, коли нижній елемент затвору виконаний у вигляді порожнистого елементу конусоподібної форми висотою 3-5см, створення ємності у вигляді чаші при формуванні розосередженого заряду в свердловині стає більш ефективним. Верхній заряд вибухової речовини з проміжним детонатором розміщують над затвором. Після цього в свердловину засипають набійку і підривають заряд ВР. На приведеному креслені відображені конструктивні елементи пристрою для формування розосередженого свердловинного заряду вибухової речовини. Пристрій для формування розосередженого заряду повітряним проміжком містить затвор (Фіг.1 і 4), що складається із двох елементів - (1), (2) і (3), шпагату (8) і опору (7). На Фіг.1 і 4 показаний зовнішній вигляд запропонованого пристрою, при цьому днище затвору (4) виконане прямим; на Фіг.7 і 8 показаний цей пристрій у розрізі; на Фіг.2, 3 і 5, 6 - вид А Фіг.1 і Фіг.4. На фіг.9 показаний свердловинний заряд ВР, що розосереджений повітряним проміжком (16) з використанням запропонованого пристрою. На Фіг.1 представлений нижній порожнистий елемент (2) конусоподібної форми круглого перерізу із звуженням конуса у бік днища (4), діаметр нижнього перерізу якого (dнп) становить 1,3-1,5 значення критичного діаметра ВР, що використовується, а верхнього перерізу (dвп) -0,9 діаметра свердловини (dce). 4 На Фіг.4 представлений нижній елемент (3) у вигляді пластини круглого перетину і рівним днищем, діаметр якого (dпл) становить 0,9 діаметра свердловини, а висота - до 2см. На Фіг.1 і 4 представлений верхній елемент (1), виконаний з еластичного матеріалу (можливо гуми) у вигляді диску, діаметр якого становить 1,2 діаметра свердловини. Для полегшення процесу опускання затвору в свердловину по периметру верхнього елементу затвору зроблені прорізи (5). В днищі нижнього елементу затвору і в диску створені отвори (6) для протягування шпагату (8), що з'єднує затвор і опору (7) на поверхні свердловини (9). Технологія формування розосередженого свердловинного заряду ВР (Фіг.9) полягає в тому, що при створенні повітряних проміжків (16) в процесі заряджання свердловинних зарядів ВР, спочатку формується нижній заряд ВР (13) з установкою на детонуючому шн урі (15) проміжного детонатора (14), після чого в свердловину (9) опускається на шпагаті (8) затвор, який фіксується на конкретній відмітці по висоті уступ у за допомогою опору (7) на поверхні. В подальшому в свердловині розміщують верхній заряд ВР (10) із проміжним детонатором (11) на детонуючому шн урі (12) і, нарешті, засипають набійку (17). Для полегшення процесу опускання затвору в свердловину запропоновано використовувати жердину (18) із хрестовиною (19). При цьому максимальний розмір хрестовини (4с) дорівнює максимальному діаметру нижнього елемента (2 або 3) затвору. Пристрій для формування розосередженого свердловинного заряду ВР повітряним проміжком пройшов промислові випробування на кар'єрах ВАТ „Докучаєвський флюсодоломітний комбінат”. При цьому були досягнуті позитивні результати як з точки зору покращання якості подрібнення порід, так і з позиції економічних показників вибухових робіт за рахунок зменшення витрат вибухових речовин, витрат на виготовлення пристрою для розосередження свердловинних зарядів ВР, а також підвищення продуктивності транспортнонавантажувальних робіт. Джерела інформації: 1. Авторское свидетельство на изобретение №614658, СССР. Устройство для рассредоточения заряда взрывчатого вещества воздушным промежутком. Автори: Мельников Н.В., Марченко Л.Н., Сеинов Н.П., Ковалев В.В., Новиков A.M., Жариков И.Ф., Кудряшов B.C. Бюл. № 39, 1979. 2. Деклараційний патент на корисну модель №1876, Україна. Пристрій для розосередження заряду вибухово ї речовини повітряним проміжком. Автори: Воробйов В.В., Славко Г.В., Воробйова Л.Д., Славко Т.А., Щетинін В.Т., Лотоус К.В., Гонцул В.О., Лотоус О.М., Лотоус В.К. Бюл. № 6, 2003. 3. Покровский Г.И. Взрыв. Издательство «Недра», М., 1973. - 181с. 5 Комп’ютерна в ерстка Н. Лисенко 35437 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
