Селектор подовжніх мод для багатоканальної передачі інформації

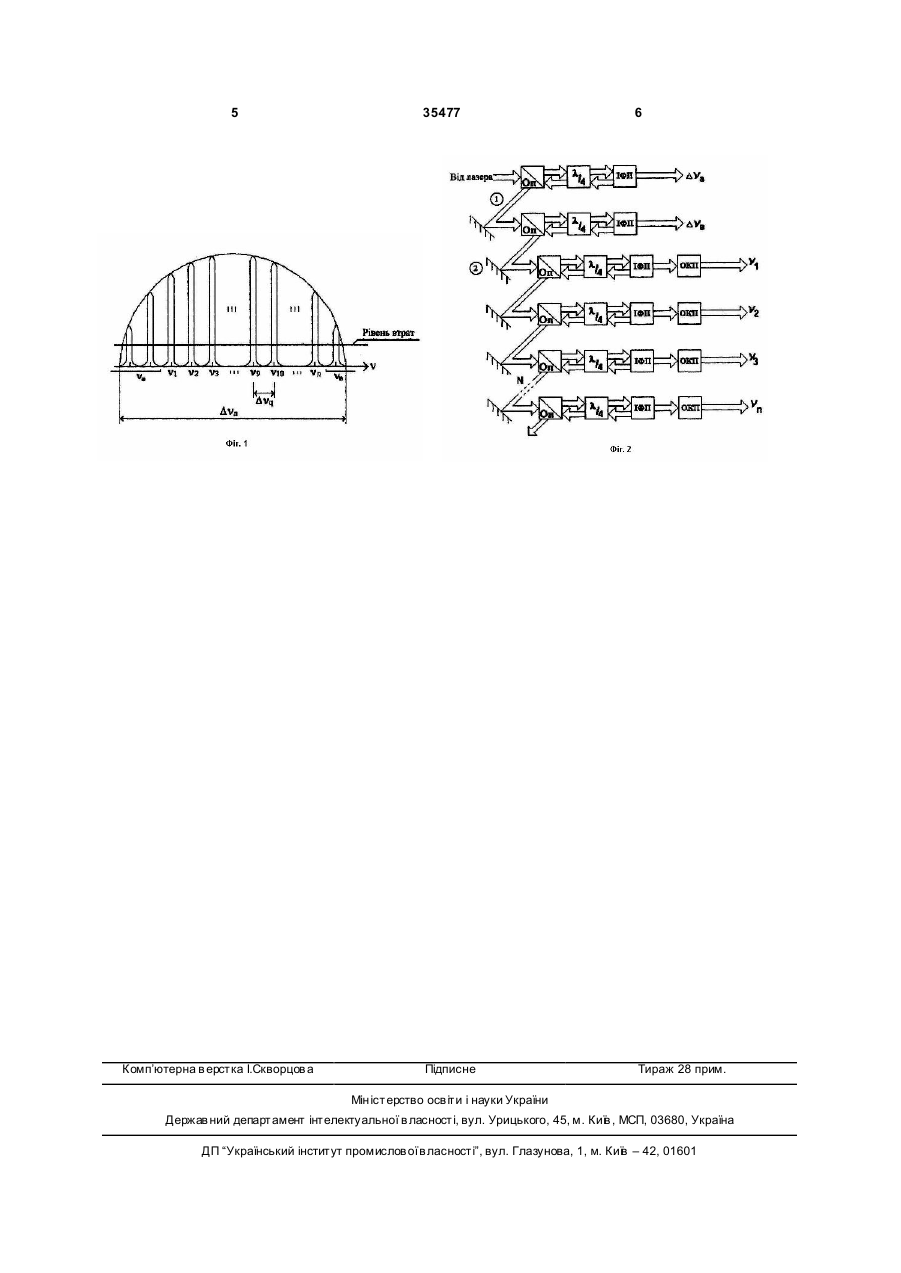

Селектор подовжніх мод для багатоканальної передачі інформації, виконаний на основі вузько смугових інтерферометрів Фабрі-Перо (ІФП), число яких дорівнює числу селектованих подовжніх мод, який містить в кожному з N каналів: оптичний поляризатор випромінювання, пасивну фазову Запропонована корисна модель відноситься до галузі лазерних систем (ЛС) і може бути використана для побудови їх передаючої частки. Відомий „Передавач оптичної системи зв'язку з частотним ущільненням каналів" [1], який містить послідовно з'єднанні лазер та для кожного з п каналів: аналізатор, пасивну фазову пластинку l / 4 , що повертає вектор Е минаючого випромінювання на кут 45° за один прохід, фільтр, який пропускає смугу частот зі середньою частотою fn (n-ого каналу відповідно), модулятор та дзеркало для відбивання сигналу, а також каналізаційні дзеркала для каналізації сигналів з каналу у канал. Недоліком передавача є те, що у ньому не виділяються необхідні частоти (моди) із синхронізованого одномодового багаточастотного спектра випромінювання лазера. Найбільш близьким аналогом до запропонованого технічним рішенням є «Селектор подовжніх мод для лазерної інформаційно-вимірювальної системи» [2], виконаний на основі вузькосмугових інтерферометрів Фабри-Перо (ІФП), число яких дорівнює числу селектуємих подовжніх мод, який в кожному з каналів містить: оптичний поляризатор (Оп) випромінювання, пасивну фазову пластинку l / 4 , що повертає вектор Е минаючого випромінювання на кут 45° за один прохід, вузькосмуговий інтерферометр Фабри-Перо, настроєний на сигнал визначеної комбінації мод (частот), оптичний квантовий підсилювач (ОКП), для підсилення вихідного випромінювання (виділювані пари частот) і допоміжні дзеркала, призначені для каналізації оптичного випромінювання. Недоліком пристрою-найближчого аналога є те, що він не виділяє необхідні частоти (моди) із синхронізованого одномодового багаточастотного спектра випромінювання лазера для створення багатоканального інформаційного сигналу на різних частотах (формування N інформаційних каналів зв'язку на несучих n частота х). В основу корисної моделі поставлена задача створити селектор подовжніх мод для багатоканальної передачі інформації, який забезпечить виділення із синхронізованого одномодового багаточастотного спектру випромінювання лазера частот (мод): n 1, n 2, n 3, ... n n для створення багатоінформаційного передавального каналу ЛС. Поставлена задача вирішується за рахунок того, що у пристрій-найбільший аналог, виконаний на основі вузькосмугових інтерферометрів Фабрі (19) UA (11) 35477 (13) U пластинку l / 4 , що повертає вектор Е минаючого випромінювання на кут 45° за один прохід, вузькосмуговий ІФП, настроєний на сигнал визначеної комбінації мод (частот), оптичний квантовий підсилювач для підсилення вихідного випромінювання (виділювані пари частот) і допоміжні дзеркала, призначені для каналізації оптичного випромінювання, який відрізняється тим, що замість ІФП каналу, які настроєні на сигнали визначеної комбінації мод (частот), що виділяються кожним з N каналів, додатково введено ІФП, які виділяють одну окрему моду (частоту) n 1, n 2, n 3, ... n n, що знаходиться вище рівня втрат. 3 35477 Перо, число яких дорівнює числу селектуємих подовжніх мод в кожному з каналів, який містить в кожному з семі каналів: оптичний поляризатор випромінювання, пасивну фазову пластинку l / 4 , що повертає вектор Е минаючого випромінювання на кут 45° за один прохід, вузькосмуговий інтерферометр Фабри-Перо, настроєний на сигнал визначеної комбінації мод (частот), оптичний квантовий підсилювач, для підсилення вихідного випромінювання (виділювані пари частот) і допоміжні дзеркала, призначені для каналізації оптичного випромінювання, замість ІФП каналу (2), які настроєні на сигнали визначеної комбінації мод (частот), що виділяються кожним з N каналів, додатково введено ІФП, які виділяють одну окрему моду (частоту) n 1, n 2, n 3, ... n n. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у тому, що запропонований селектор подовжніх мод для багатоканальної передачі інформації забезпечить багатоканальну передачу інформації до споживачів на несучи х (частотах), як паралельно - окрема частота (окремий канал) для окремої інформації, так і послідовно - одна частота (окремий канал) для передачі окремого блоку однієї інформації. На фіг. 1 представлений принцип виділення сигналів частот із синхронізованого спектра випромінювання одномодового багаточастотного лазера. На фіг. 2 представлена блок-схема селектора подовжніх мод для багатоканальної передачі інформації. Запропонований селектор подовжніх мод для багатоканальної передачі інформації, виконаний на основі вузькосмугових інтерферометрів ФабріПеро (ІФП), число яких дорівнює числу селектуємих подовжніх мод, містить в кожному з N каналів: оптичний поляризатор випромінювання, пасивну фазову пластинку l / 4 , що повертає вектор Е минаючого випромінювання на кут 45° за один прохід, вузькосмуговий інтерферометр ФабриПеро, настроєний на сигнал визначеної моди (частоти n 1, n 2, n 3, ... n n), оптичний квантовий підсилювач, для підсилення вихідного випромінювання (виділюваної частоти) і допоміжні дзеркала, призначені для каналізації оптичного випромінювання. Робота запропонованого селектора подовжніх мод (СПМ) для багатоканальної передачі інформації полягає в наступному. На вхід селектора подовжніх мод надходить одномодове багаточастотне із синхронізацією подовжніх мод лазерне 4 випромінювання. Проходячи перший (1) канал через оптичний поляризатор і пасивну фазову пластинку l / 4 , що повертає вектор Е минаючого випромінювання на кут 45° за один прохід, надходить на вузько-смуговий інтерферометр Фабри-Перо, що пропускає смугу частот n a, яка дорівнюється рівню втрат, сигнали всіх частот, що залишилися, відбиваються. Відбите випромінювання, спектр якого розташований поза межами смуги частот n a, повертається до поляризатора і, будучи ортогонально поляризованим стосовно вихідного, виходить через бічну грань Оп і за допомогою каналізаційного дзеркала направляється в другий канал СПМ, у якому відбувається аналогічне виділення смуги частот n в (фіг. 1, 2). Виділений другим (2) каналом оптичний сигнал подовжніх мод, спектр якого необхідний для формування інформаційного оптичного сигналу з подовжніх мод (частот) n 1, ..., n n, проходячи через оптичний поляризатор і пасивну фазову пластинку l / 4 , що повертає вектор Е минаючого випромінювання на кут 45° за один прохід, сигнал надходить на вузькосмуговий інтерферометр Фабри-Перо, що пропускає першу часто ту n 1 яка підсилюється оптичним квантовим підсилювачем і формує першу несучу (перший інформаційний канал). Частина групового сигналу, що залишилася відбитим дзеркалом ІФП, повертається і довертається фазовою пластинкою ще на кут 45° та ви ходить через бічну грань Оп випромінювання і направляється допоміжним дзеркалом у наступний канал, де відбувається виділення другої моди (частоти n 2) аналогічним образом, і т.д. для останніх мод (частот) n n. Частина сигналу, що залишилася після виділення необхідних мод (частот) через допоміжне дзеркало направляється у «ловушк у». Джерела інформації 1. Деланж. Широкополосные оптические системы связи. Часть И. Частотное уплотнение каналов. // Тр уды института инженеров по электротехнике и радиоэлектронике. - Том 8. Вып. 10. - М.: «Мир». - 1970. - С. 296 - 304. 2. Патент на корисну модель № 23215, Україна, МПК (2006) H04Q1/30. Селектор подовжніх мод для лазерної інформаційно-вимірювальної системи. /Колмійцев О.В., Альошин Г.В., Баранник В.В., Бєлімов В.В., Кудряшов В.Є., Костенко І.Л., Трет'як В.Ф., Хударковський К.І., Кітов B.C. -№ U200700070; Заяв. 02.01.2007; опубл. 10.05.2007; Бюл. № 6 - 6 с. 5 Комп’ютерна в ерстка І.Скворцов а 35477 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
