Побутова газогенераторна установка

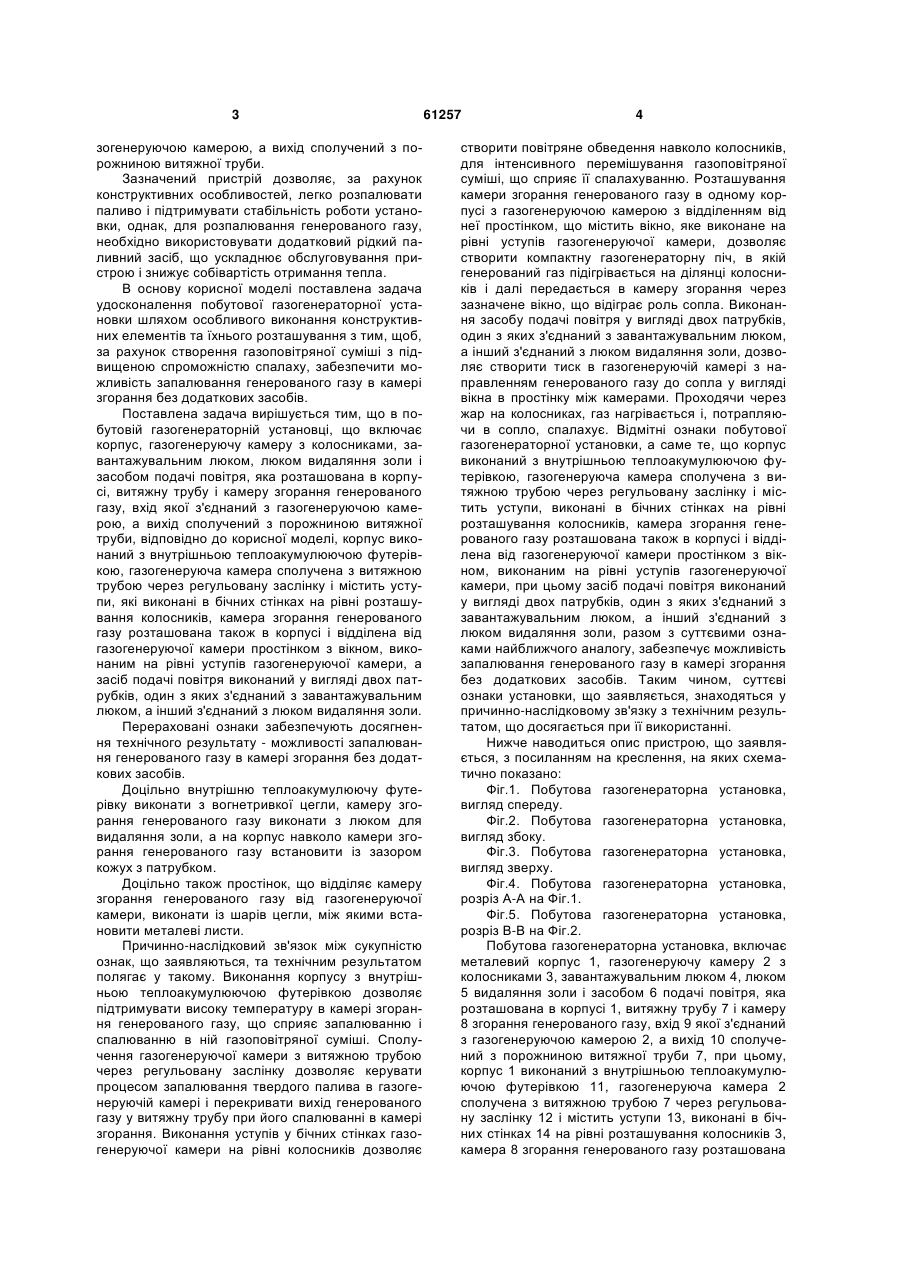

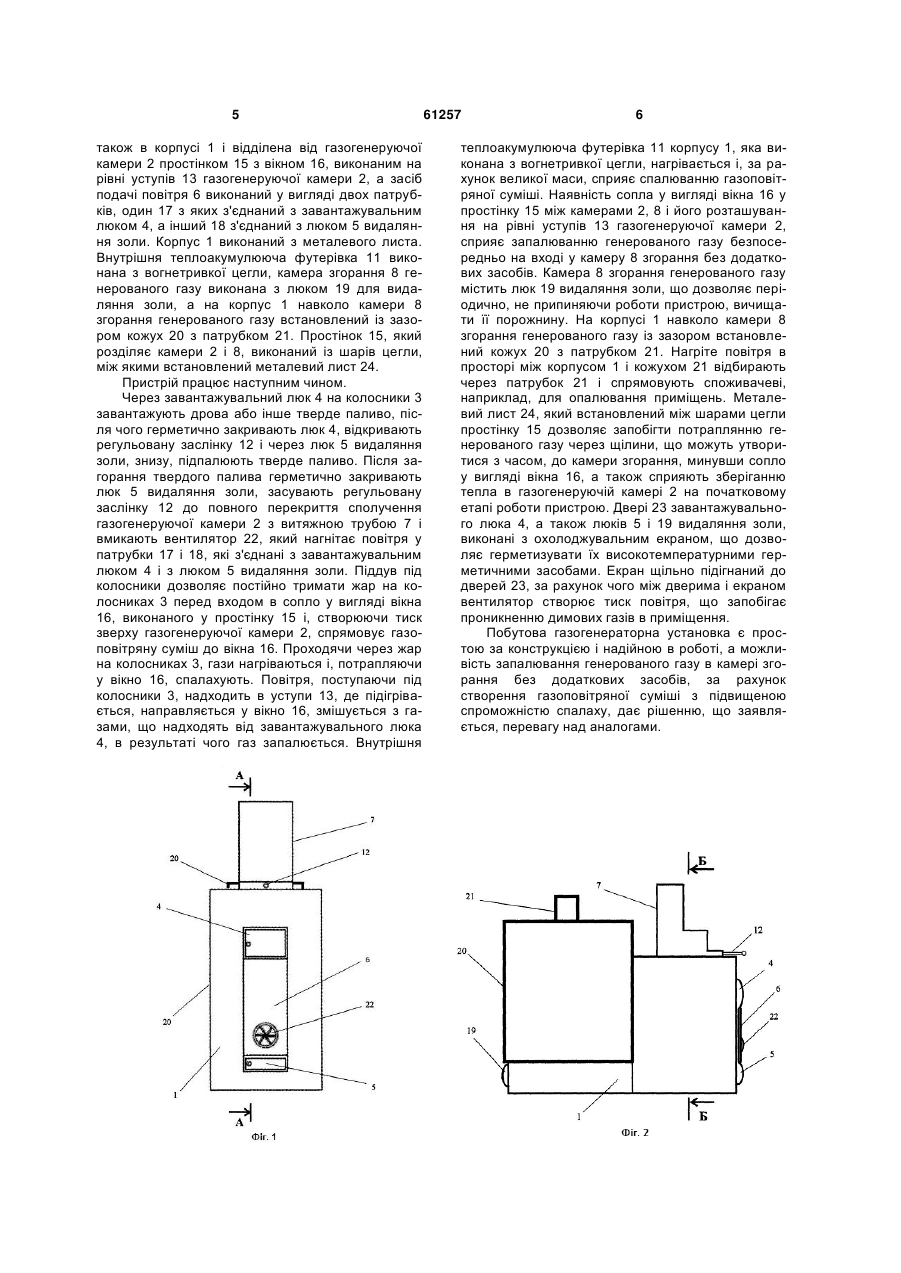

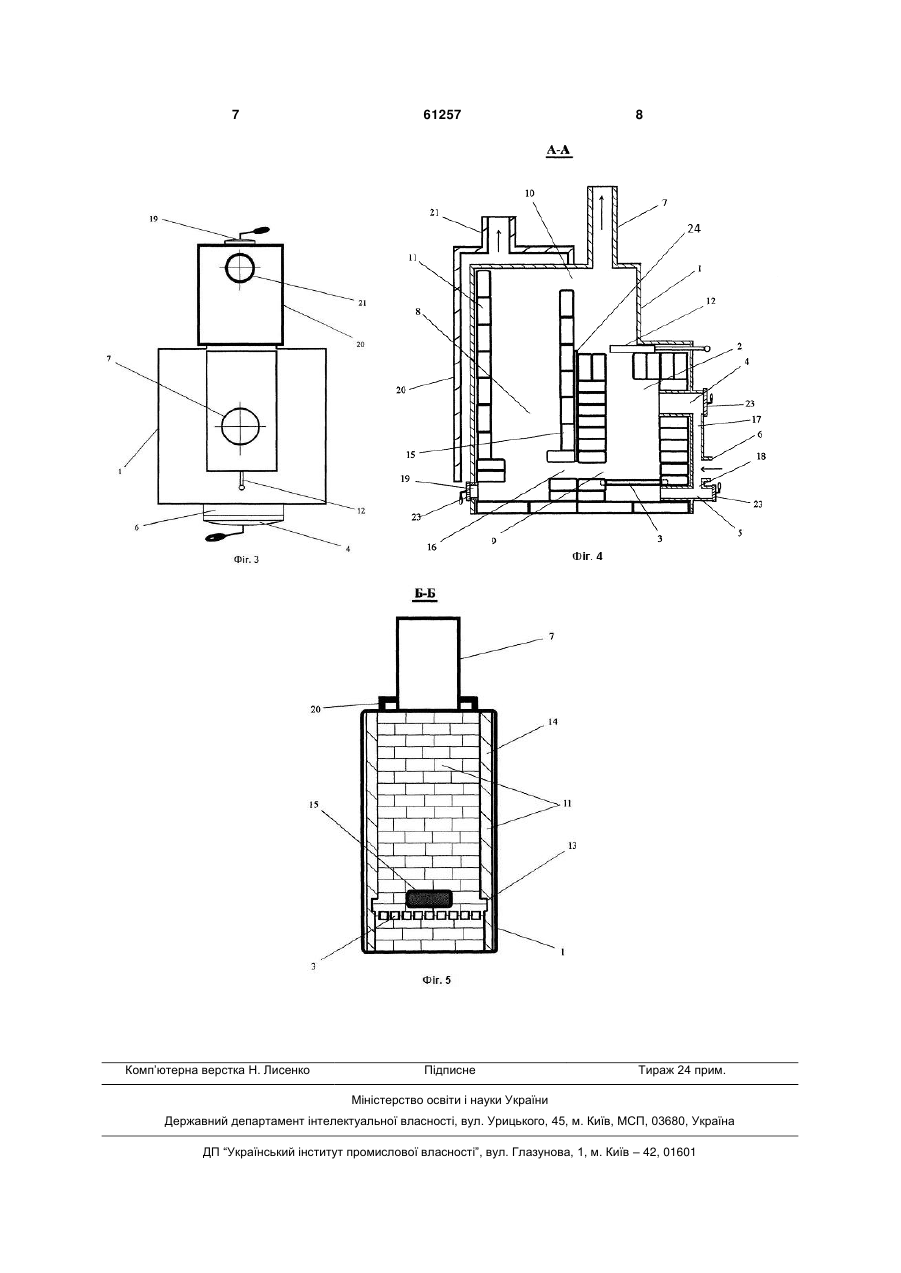

1. Побутова газогенераторна установка, що включає корпус, газогенеруючу камеру з колосниками, завантажувальним люком, люком видаляння золи і засобом подачі повітря, яка розташована в корпусі, витяжну трубу і камеру згорання генерованого газу, вхід якої з'єднаний з газогенеруючою камерою, а вихід сполучений з порожниною витяжної труби, яка відрізняється тим, що корпус виконаний з внутрішньою теплоакумулюючою футерівкою, газогенеруюча камера сполучена з витяжною трубою через регульовану заслінку і містить уступи, виконані в бічних стінках на рівні розташування колосників, камера згорання генерованого газу розташована також в корпусі і відділена від газогенеруючої камери простінком з вік U 1 3 зогенеруючою камерою, а вихід сполучений з порожниною витяжної труби. Зазначений пристрій дозволяє, за рахунок конструктивних особливостей, легко розпалювати паливо і підтримувати стабільність роботи установки, однак, для розпалювання генерованого газу, необхідно використовувати додатковий рідкий паливний засіб, що ускладнює обслуговування пристрою і знижує собівартість отримання тепла. В основу корисної моделі поставлена задача удосконалення побутової газогенераторної установки шляхом особливого виконання конструктивних елементів та їхнього розташування з тим, щоб, за рахунок створення газоповітряної суміші з підвищеною спроможністю спалаху, забезпечити можливість запалювання генерованого газу в камері згорання без додаткових засобів. Поставлена задача вирішується тим, що в побутовій газогенераторній установці, що включає корпус, газогенеруючу камеру з колосниками, завантажувальним люком, люком видаляння золи і засобом подачі повітря, яка розташована в корпусі, витяжну трубу і камеру згорання генерованого газу, вхід якої з'єднаний з газогенеруючою камерою, а вихід сполучений з порожниною витяжної труби, відповідно до корисної моделі, корпус виконаний з внутрішньою теплоакумулюючою футерівкою, газогенеруюча камера сполучена з витяжною трубою через регульовану заслінку і містить уступи, які виконані в бічних стінках на рівні розташування колосників, камера згорання генерованого газу розташована також в корпусі і відділена від газогенеруючої камери простінком з вікном, виконаним на рівні уступів газогенеруючої камери, а засіб подачі повітря виконаний у вигляді двох патрубків, один з яких з'єднаний з завантажувальним люком, а інший з'єднаний з люком видаляння золи. Перераховані ознаки забезпечують досягнення технічного результату - можливості запалювання генерованого газу в камері згорання без додаткових засобів. Доцільно внутрішню теплоакумулюючу футерівку виконати з вогнетривкої цегли, камеру згорання генерованого газу виконати з люком для видаляння золи, а на корпус навколо камери згорання генерованого газу встановити із зазором кожух з патрубком. Доцільно також простінок, що відділяє камеру згорання генерованого газу від газогенеруючої камери, виконати із шарів цегли, між якими встановити металеві листи. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Виконання корпусу з внутрішньою теплоакумулюючою футерівкою дозволяє підтримувати високу температуру в камері згорання генерованого газу, що сприяє запалюванню і спалюванню в ній газоповітряної суміші. Сполучення газогенеруючої камери з витяжною трубою через регульовану заслінку дозволяє керувати процесом запалювання твердого палива в газогенеруючій камері і перекривати вихід генерованого газу у витяжну трубу при його спалюванні в камері згорання. Виконання уступів у бічних стінках газогенеруючої камери на рівні колосників дозволяє 61257 4 створити повітряне обведення навколо колосників, для інтенсивного перемішування газоповітряної суміші, що сприяє її спалахуванню. Розташування камери згорання генерованого газу в одному корпусі з газогенеруючою камерою з відділенням від неї простінком, що містить вікно, яке виконане на рівні уступів газогенеруючої камери, дозволяє створити компактну газогенераторну піч, в якій генерований газ підігрівається на ділянці колосників і далі передається в камеру згорання через зазначене вікно, що відіграє роль сопла. Виконання засобу подачі повітря у вигляді двох патрубків, один з яких з'єднаний з завантажувальним люком, а інший з'єднаний з люком видаляння золи, дозволяє створити тиск в газогенеруючій камері з направленням генерованого газу до сопла у вигляді вікна в простінку між камерами. Проходячи через жар на колосниках, газ нагрівається і, потрапляючи в сопло, спалахує. Відмітні ознаки побутової газогенераторної установки, а саме те, що корпус виконаний з внутрішньою теплоакумулюючою футерівкою, газогенеруюча камера сполучена з витяжною трубою через регульовану заслінку і містить уступи, виконані в бічних стінках на рівні розташування колосників, камера згорання генерованого газу розташована також в корпусі і відділена від газогенеруючої камери простінком з вікном, виконаним на рівні уступів газогенеруючої камери, при цьому засіб подачі повітря виконаний у вигляді двох патрубків, один з яких з'єднаний з завантажувальним люком, а інший з'єднаний з люком видаляння золи, разом з суттєвими ознаками найближчого аналогу, забезпечує можливість запалювання генерованого газу в камері згорання без додаткових засобів. Таким чином, суттєві ознаки установки, що заявляється, знаходяться у причинно-наслідковому зв'язку з технічним результатом, що досягається при її використанні. Нижче наводиться опис пристрою, що заявляється, з посиланням на креслення, на яких схематично показано: Фіг.1. Побутова газогенераторна установка, вигляд спереду. Фіг.2. Побутова газогенераторна установка, вигляд збоку. Фіг.3. Побутова газогенераторна установка, вигляд зверху. Фіг.4. Побутова газогенераторна установка, розріз А-А на Фіг.1. Фіг.5. Побутова газогенераторна установка, розріз В-В на Фіг.2. Побутова газогенераторна установка, включає металевий корпус 1, газогенеруючу камеру 2 з колосниками 3, завантажувальним люком 4, люком 5 видаляння золи і засобом 6 подачі повітря, яка розташована в корпусі 1, витяжну трубу 7 і камеру 8 згорання генерованого газу, вхід 9 якої з'єднаний з газогенеруючою камерою 2, а вихід 10 сполучений з порожниною витяжної труби 7, при цьому, корпус 1 виконаний з внутрішньою теплоакумулюючою футерівкою 11, газогенеруюча камера 2 сполучена з витяжною трубою 7 через регульовану заслінку 12 і містить уступи 13, виконані в бічних стінках 14 на рівні розташування колосників 3, камера 8 згорання генерованого газу розташована 5 також в корпусі 1 і відділена від газогенеруючої камери 2 простінком 15 з вікном 16, виконаним на рівні уступів 13 газогенеруючої камери 2, а засіб подачі повітря 6 виконаний у вигляді двох патрубків, один 17 з яких з'єднаний з завантажувальним люком 4, а інший 18 з'єднаний з люком 5 видаляння золи. Корпус 1 виконаний з металевого листа. Внутрішня теплоакумулююча футерівка 11 виконана з вогнетривкої цегли, камера згорання 8 генерованого газу виконана з люком 19 для видаляння золи, а на корпус 1 навколо камери 8 згорання генерованого газу встановлений із зазором кожух 20 з патрубком 21. Простінок 15, який розділяє камери 2 і 8, виконаний із шарів цегли, між якими встановлений металевий лист 24. Пристрій працює наступним чином. Через завантажувальний люк 4 на колосники 3 завантажують дрова або інше тверде паливо, після чого герметично закривають люк 4, відкривають регульовану заслінку 12 і через люк 5 видаляння золи, знизу, підпалюють тверде паливо. Після загорання твердого палива герметично закривають люк 5 видаляння золи, засувають регульовану заслінку 12 до повного перекриття сполучення газогенеруючої камери 2 з витяжною трубою 7 і вмикають вентилятор 22, який нагнітає повітря у патрубки 17 і 18, які з'єднані з завантажувальним люком 4 і з люком 5 видаляння золи. Піддув під колосники дозволяє постійно тримати жар на колосниках 3 перед входом в сопло у вигляді вікна 16, виконаного у простінку 15 і, створюючи тиск зверху газогенеруючої камери 2, спрямовує газоповітряну суміш до вікна 16. Проходячи через жар на колосниках 3, гази нагріваються і, потрапляючи у вікно 16, спалахують. Повітря, поступаючи під колосники 3, надходить в уступи 13, де підігрівається, направляється у вікно 16, змішується з газами, що надходять від завантажувального люка 4, в результаті чого газ запалюється. Внутрішня 61257 6 теплоакумулююча футерівка 11 корпусу 1, яка виконана з вогнетривкої цегли, нагрівається і, за рахунок великої маси, сприяє спалюванню газоповітряної суміші. Наявність сопла у вигляді вікна 16 у простінку 15 між камерами 2, 8 і його розташування на рівні уступів 13 газогенеруючої камери 2, сприяє запалюванню генерованого газу безпосередньо на вході у камеру 8 згорання без додаткових засобів. Камера 8 згорання генерованого газу містить люк 19 видаляння золи, що дозволяє періодично, не припиняючи роботи пристрою, вичищати її порожнину. На корпусі 1 навколо камери 8 згорання генерованого газу із зазором встановлений кожух 20 з патрубком 21. Нагріте повітря в просторі між корпусом 1 і кожухом 21 відбирають через патрубок 21 і спрямовують споживачеві, наприклад, для опалювання приміщень. Металевий лист 24, який встановлений між шарами цегли простінку 15 дозволяє запобігти потраплянню генерованого газу через щілини, що можуть утворитися з часом, до камери згорання, минувши сопло у вигляді вікна 16, а також сприяють зберіганню тепла в газогенеруючій камері 2 на початковому етапі роботи пристрою. Двері 23 завантажувального люка 4, а також люків 5 і 19 видаляння золи, виконані з охолоджувальним екраном, що дозволяє герметизувати їх високотемпературними герметичними засобами. Екран щільно підігнаний до дверей 23, за рахунок чого між дверима і екраном вентилятор створює тиск повітря, що запобігає проникненню димових газів в приміщення. Побутова газогенераторна установка є простою за конструкцією і надійною в роботі, а можливість запалювання генерованого газу в камері згорання без додаткових засобів, за рахунок створення газоповітряної суміші з підвищеною спроможністю спалаху, дає рішенню, що заявляється, перевагу над аналогами. 7 Комп’ютерна верстка Н. Лиcенко 61257 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
