Пристрій для очищення питних і стічних вод, що містить електродну систему, з'єднану з джерелом високої напруги через блок управління, робочу камеру з штуцерами для підведення і відведення води, який відрізняється тим, що обладнаний пристроєм для завдання імпульсів, з'єднаним зблоком управління джере­лом високої напруги, і датчиком рівня води, установленим у робочій камері, яка обладнана керованим клапаном для відведення води, при цьому датчик рівня уста­новлено на висоті h > (1,2-1,3) d, де d-діаметр робочої камери.

Текст

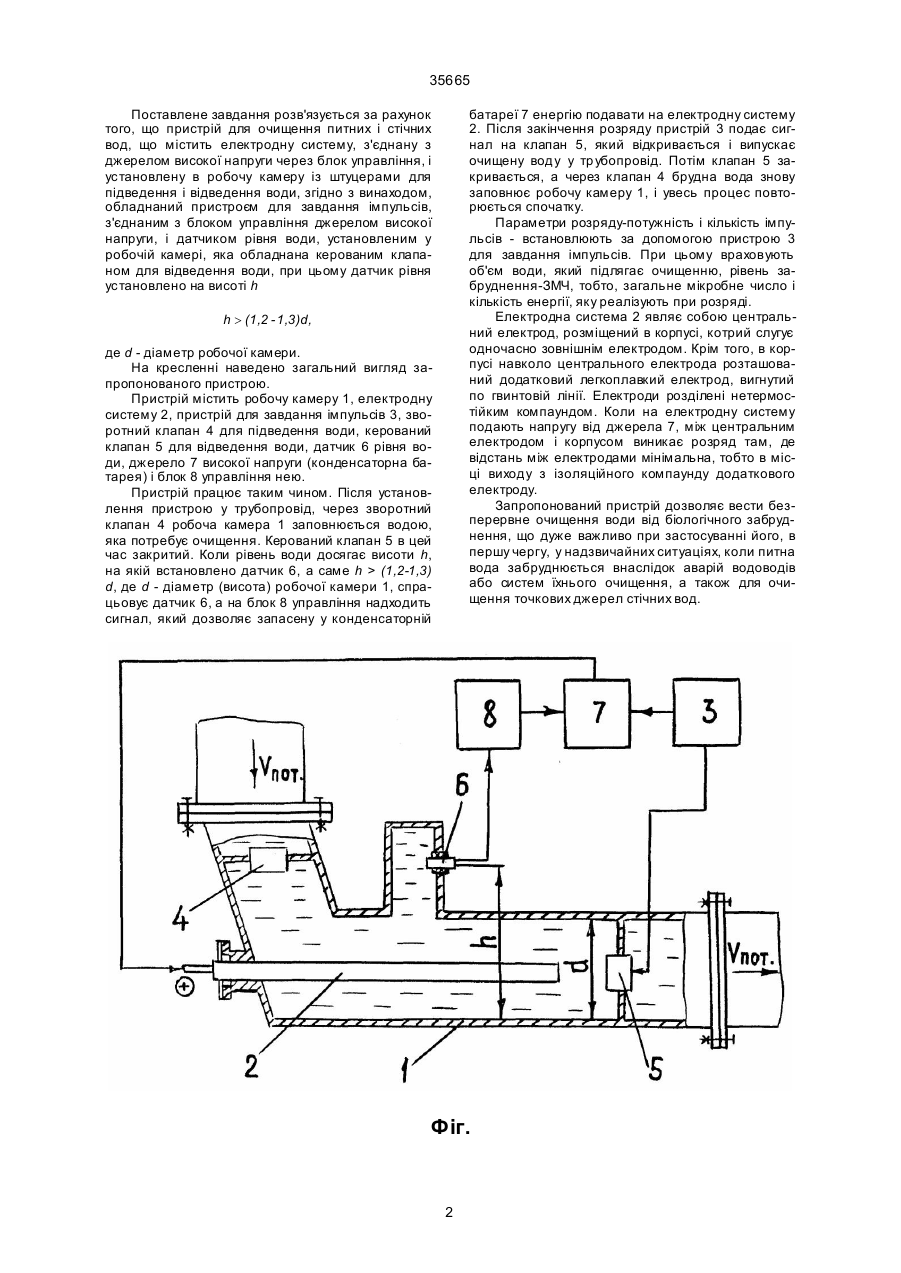

Пристрій для очищення питних і стічни х вод, що містить електродну систему, з'єднану з джерелом високої напруги через блок управління, робочу камеру зі штуцерами для підведення і відведення вод, який відрізняється тим, що обладнаний пристроєм для завдання імпульсів, з'єднаним з блоком управління джерелом високої напруги, і датчиком рівня води, установленим у робочій камері, яка обладнана керованим клапаном для відведення води, при цьому датчик рівня установлено на висоті h > (1,2-1,3) d, де d-діаметр робочої камери. (19) (21) 2000095441 (22) 22.09.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Мнухін Анатолій Григорович, Мн ухін Владислав Анатольович, Купін Володимир Миколайович, Насонов Сергій Володимирович, Меркулов Олег Миколайович, Чередніченко Вікторія Вікторівна, Ємельяненко Володимир Іванович, Горошко Ігор Петрович (73) Мнухін Анатолій Григорович, Мн ухін Владислав Анатольович, Купін Володимир Миколайович, Насонов Сергій Володимирович, Меркулов Олег Миколайович, Чередніченко Вікторія Вікторівна, Ємельяненко Володимир Іванович, Горошко Ігор 35665 Поставлене завдання розв'язується за рахунок того, що пристрій для очищення питних i стічних вод, що містить електродну систему, з'єднану з джерелом високої напруги через блок управління, i установлену в робочу камеру із штуцерами для підведення i відведення води, згідно з винаходом, обладнаний пристроєм для завдання імпульсів, з'єднаним з блоком управління джерелом високої напруги, i датчиком рівня води, установленим у робочій камері, яка обладнана керованим клапаном для відведення води, при цьому датчик рівня установлено на висоті h батареї 7 енергію подавати на електродну систему 2. Після закінчення розряду пристрій 3 подає сигнал на клапан 5, який відкривається і випускає очищену воду у тр убопровід. Потім клапан 5 закривається, а через клапан 4 брудна вода знову заповнює робочу камеру 1, і увесь процес повторюється спочатку. Параметри розряду-потужність i кількість імпульсів - встановлюють за допомогою пристрою 3 для завдання імпульсів. При цьому враховують об'єм води, який підлягає очищенню, рівень забруднення-ЗМЧ, тобто, загальне мікробне число i кількість енергії, яку реалізують при розряді. Електродна система 2 являє собою центральний електрод, розміщений в корпусі, котрий слугує одночасно зовнішнім електродом. Крім того, в корпусі навколо центрального електрода розташований додатковий легкоплавкий електрод, вигнутий по гвинтовій лінії. Електроди розділені нетермостійким компаундом. Коли на електродну систему подають напругу від джерела 7, між центральним електродом i корпусом виникає розряд там, де відстань між електродами мінімальна, тобто в місці виходу з ізоляційного компаунду додаткового електроду. Запропонований пристрій дозволяє вести безперервне очищення води від біологічного забруднення, що дуже важливо при застосуванні його, в першу чергу, у надзвичайних ситуаціях, коли питна вода забруднюється внаслідок аварій водоводів або систем їхнього очищення, а також для очищення точкових джерел стічних вод. h > (1,2 - 1,3)d, де d - діаметр робочої камери. На кресленні наведено загальний вигляд запропонованого пристрою. Пристрій містить робочу камеру 1, електродну систему 2, пристрій для завдання імпульсів 3, зворотний клапан 4 для підведення води, керований клапан 5 для відведення води, датчик 6 рівня води, джерело 7 високої напруги (конденсаторна батарея) i блок 8 управління нею. Пристрій працює таким чином. Після установлення пристрою у трубопровід, через зворотний клапан 4 робоча камера 1 заповнюється водою, яка потребує очищення. Керований клапан 5 в цей час закритий. Коли рівень води досягає висоти h, на якій встановлено датчик 6, а саме h > (1,2-1,3) d, де d - діаметр (висота) робочої камери 1, спрацьовує датчик 6, а на блок 8 управління надходить сигнал, який дозволяє запасену у конденсаторній Фіг. 2 35665 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
