Стаціонарна пневмоустановка для очищення внутрішньої поверхні труб

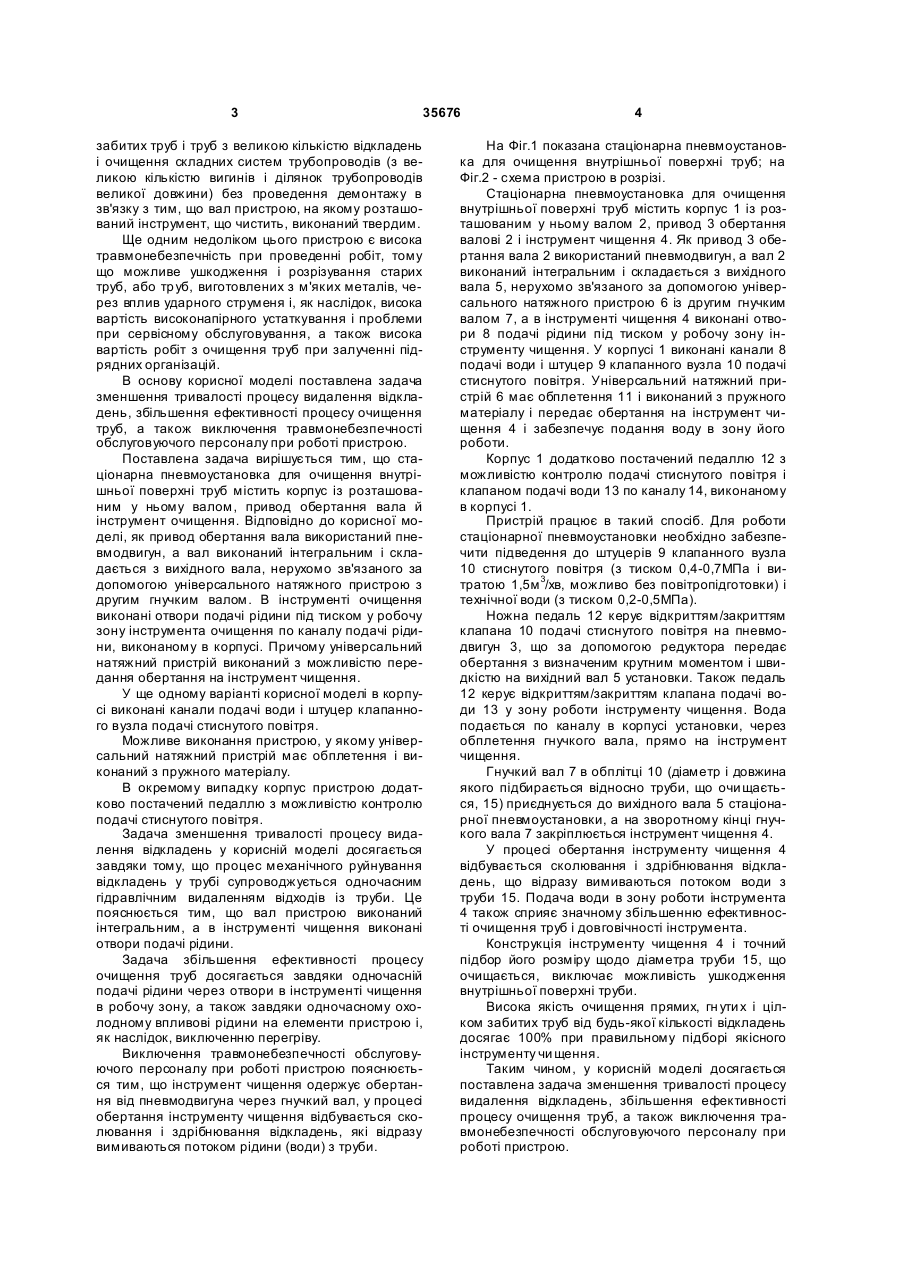

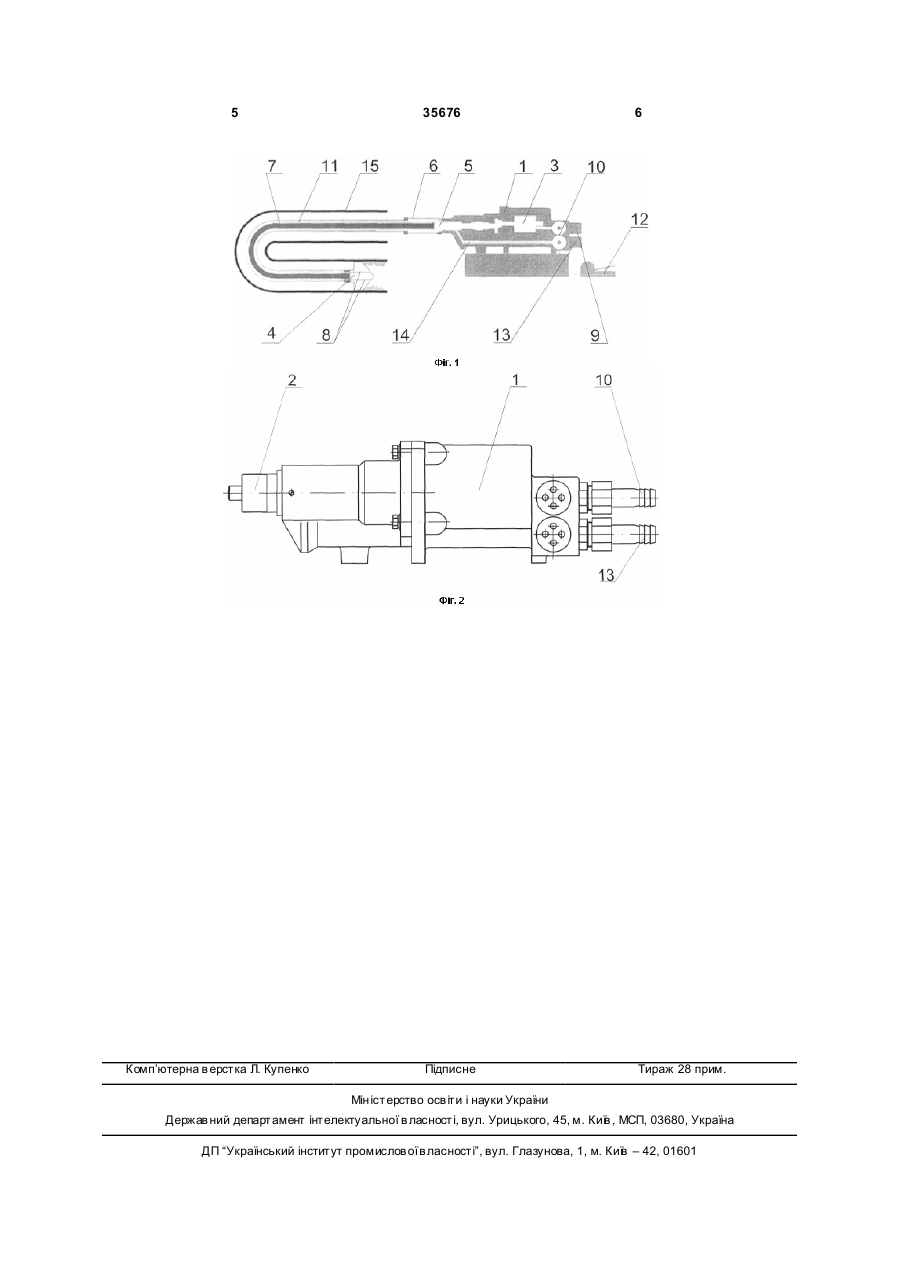

1. Стаціонарна пневмоустановка для очищення внутрішньої поверхні труб, яка містить корпус із розташованим у ньому валом, привод обертання вала й інструмент очищення, яка відрізняється тим, що як привод обертання вала використаний пневмодвигун, а вал виконаний інтегральним і складається з вихідного вала, нерухомо зв'язаного за допомогою універсального натяжного пристрою з другим гнучким валом, а в інструменті очищення виконані отвори подачі рідини під тиском у робочу 3 35676 забитих труб і труб з великою кількістю відкладень і очищення складних систем трубопроводів (з великою кількістю вигинів і ділянок трубопроводів великої довжини) без проведення демонтажу в зв'язку з тим, що вал пристрою, на якому розташований інструмент, що чистить, виконаний твердим. Ще одним недоліком цього пристрою є висока травмонебезпечність при проведенні робіт, тому що можливе ушкодження і розрізування старих труб, або тр уб, виготовлених з м'яких металів, через вплив ударного струменя і, як наслідок, висока вартість високонапірного устаткування і проблеми при сервісному обслуговування, а також висока вартість робіт з очищення труб при залученні підрядних організацій. В основу корисної моделі поставлена задача зменшення тривалості процесу видалення відкладень, збільшення ефективності процесу очищення труб, а також виключення травмонебезпечності обслуговуючого персоналу при роботі пристрою. Поставлена задача вирішується тим, що стаціонарна пневмоустановка для очищення внутрішньої поверхні труб містить корпус із розташованим у ньому валом, привод обертання вала й інструмент очищення. Відповідно до корисної моделі, як привод обертання вала використаний пневмодвигун, а вал виконаний інтегральним і складається з вихідного вала, нерухомо зв'язаного за допомогою універсального натяжного пристрою з другим гнучким валом. В інструменті очищення виконані отвори подачі рідини під тиском у робочу зону інструмента очищення по каналу подачі рідини, виконаному в корпусі. Причому універсальний натяжний пристрій виконаний з можливістю передання обертання на інструмент чищення. У ще одному варіанті корисної моделі в корпусі виконані канали подачі води і штуцер клапанного вузла подачі стиснутого повітря. Можливе виконання пристрою, у якому універсальний натяжний пристрій має обплетення і виконаний з пружного матеріалу. В окремому випадку корпус пристрою додатково постачений педаллю з можливістю контролю подачі стиснутого повітря. Задача зменшення тривалості процесу видалення відкладень у корисній моделі досягається завдяки тому, що процес механічного руйнування відкладень у трубі супроводжується одночасним гідравлічним видаленням відходів із труби. Це пояснюється тим, що вал пристрою виконаний інтегральним, а в інструменті чищення виконані отвори подачі рідини. Задача збільшення ефективності процесу очищення труб досягається завдяки одночасній подачі рідини через отвори в інструменті чищення в робочу зону, а також завдяки одночасному охолодному впливові рідини на елементи пристрою і, як наслідок, виключенню перегріву. Виключення травмонебезпечності обслуговуючого персоналу при роботі пристрою пояснюється тим, що інструмент чищення одержує обертання від пневмодвигуна через гнучкий вал, у процесі обертання інструменту чищення відбувається сколювання і здрібнювання відкладень, які відразу вимиваються потоком рідини (води) з труби. 4 На Фіг.1 показана стаціонарна пневмоустановка для очищення внутрішньої поверхні труб; на Фіг.2 - схема пристрою в розрізі. Стаціонарна пневмоустановка для очищення внутрішньої поверхні труб містить корпус 1 із розташованим у ньому валом 2, привод 3 обертання валові 2 і інструмент чищення 4. Як привод 3 обертання вала 2 використаний пневмодвигун, а вал 2 виконаний інтегральним і складається з вихідного вала 5, нерухомо зв'язаного за допомогою універсального натяжного пристрою 6 із другим гнучким валом 7, а в інструменті чищення 4 виконані отвори 8 подачі рідини під тиском у робочу зону інструменту чищення. У корпусі 1 виконані канали 8 подачі води і штуцер 9 клапанного вузла 10 подачі стиснутого повітря. Універсальний натяжний пристрій 6 має обплетення 11 і виконаний з пружного матеріалу і передає обертання на інструмент чищення 4 і забезпечує подання воду в зону його роботи. Корпус 1 додатково постачений педаллю 12 з можливістю контролю подачі стиснутого повітря і клапаном подачі води 13 по каналу 14, виконаному в корпусі 1. Пристрій працює в такий спосіб. Для роботи стаціонарної пневмоустановки необхідно забезпечити підведення до штуцерів 9 клапанного вузла 10 стиснутого повітря (з тиском 0,4-0,7МПа і витратою 1,5м 3/хв, можливо без повітропідготовки) і технічної води (з тиском 0,2-0,5МПа). Ножна педаль 12 керує відкриттям/закриттям клапана 10 подачі стиснутого повітря на пневмодвигун 3, що за допомогою редуктора передає обертання з визначеним крутним моментом і швидкістю на вихідний вал 5 установки. Також педаль 12 керує відкриттям/закриттям клапана подачі води 13 у зону роботи інструменту чищення. Вода подається по каналу в корпусі установки, через обплетення гнучкого вала, прямо на інструмент чищення. Гнучкий вал 7 в обплітці 10 (діаметр і довжина якого підбирається відносно труби, що очи щається, 15) приєднується до вихідного вала 5 стаціонарної пневмоустановки, а на зворотному кінці гнучкого вала 7 закріплюється інструмент чищення 4. У процесі обертання інструменту чищення 4 відбувається сколювання і здрібнювання відкладень, що відразу вимиваються потоком води з труби 15. Подача води в зону роботи інструмента 4 також сприяє значному збільшенню ефективності очищення труб і довговічності інструмента. Конструкція інструменту чищення 4 і точний підбор його розміру щодо діаметра труби 15, що очищається, виключає можливість ушкодження внутрішньої поверхні труби. Висока якість очищення прямих, гн ути х і цілком забитих труб від будь-якої кількості відкладень досягає 100% при правильному підборі якісного інструменту чи щення. Таким чином, у корисній моделі досягається поставлена задача зменшення тривалості процесу видалення відкладень, збільшення ефективності процесу очищення труб, а також виключення травмонебезпечності обслуговуючого персоналу при роботі пристрою. 5 Комп’ютерна в ерстка Л. Купенко 35676 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
