Спосіб отримання керамічного покриття на металевих каркасах зубних протезів

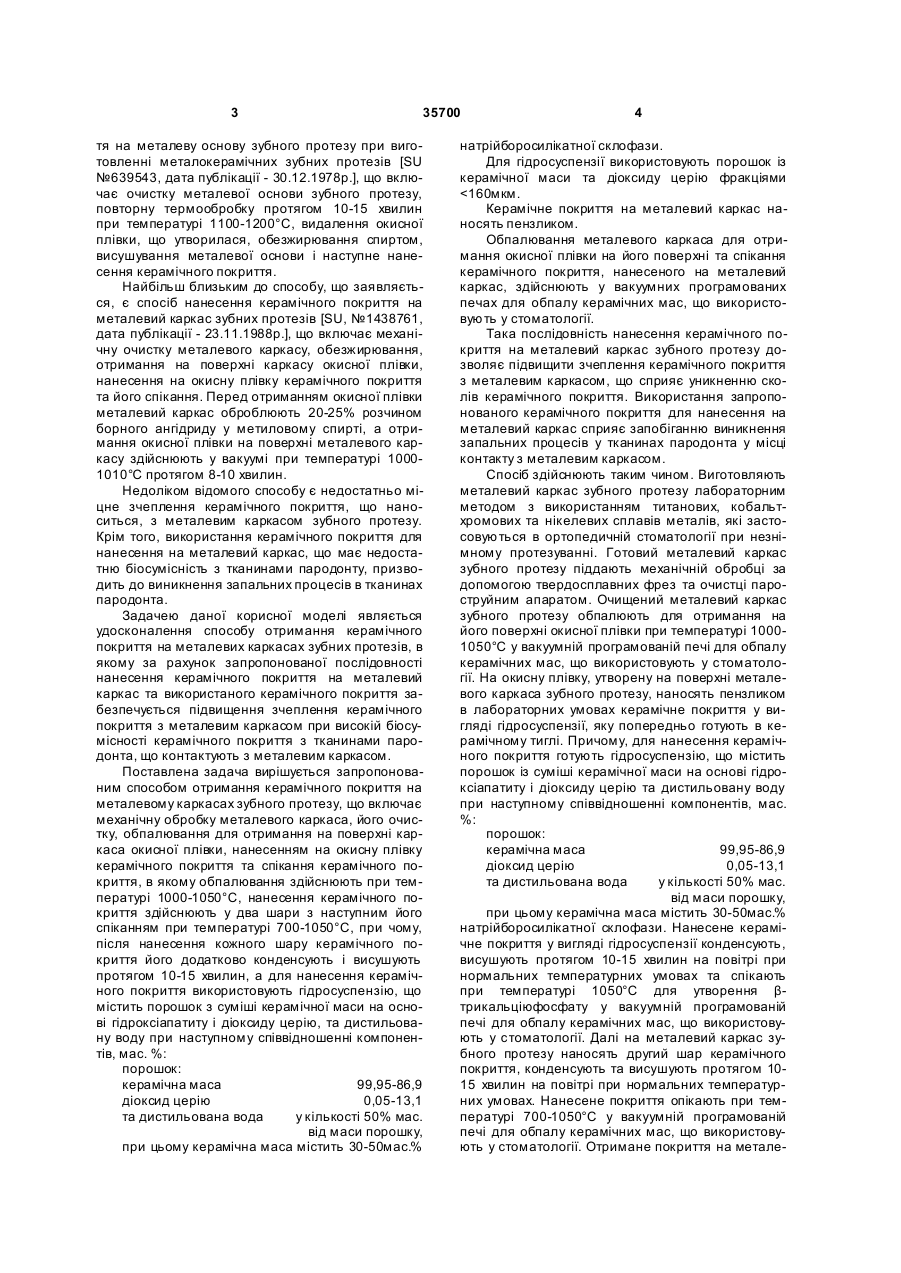

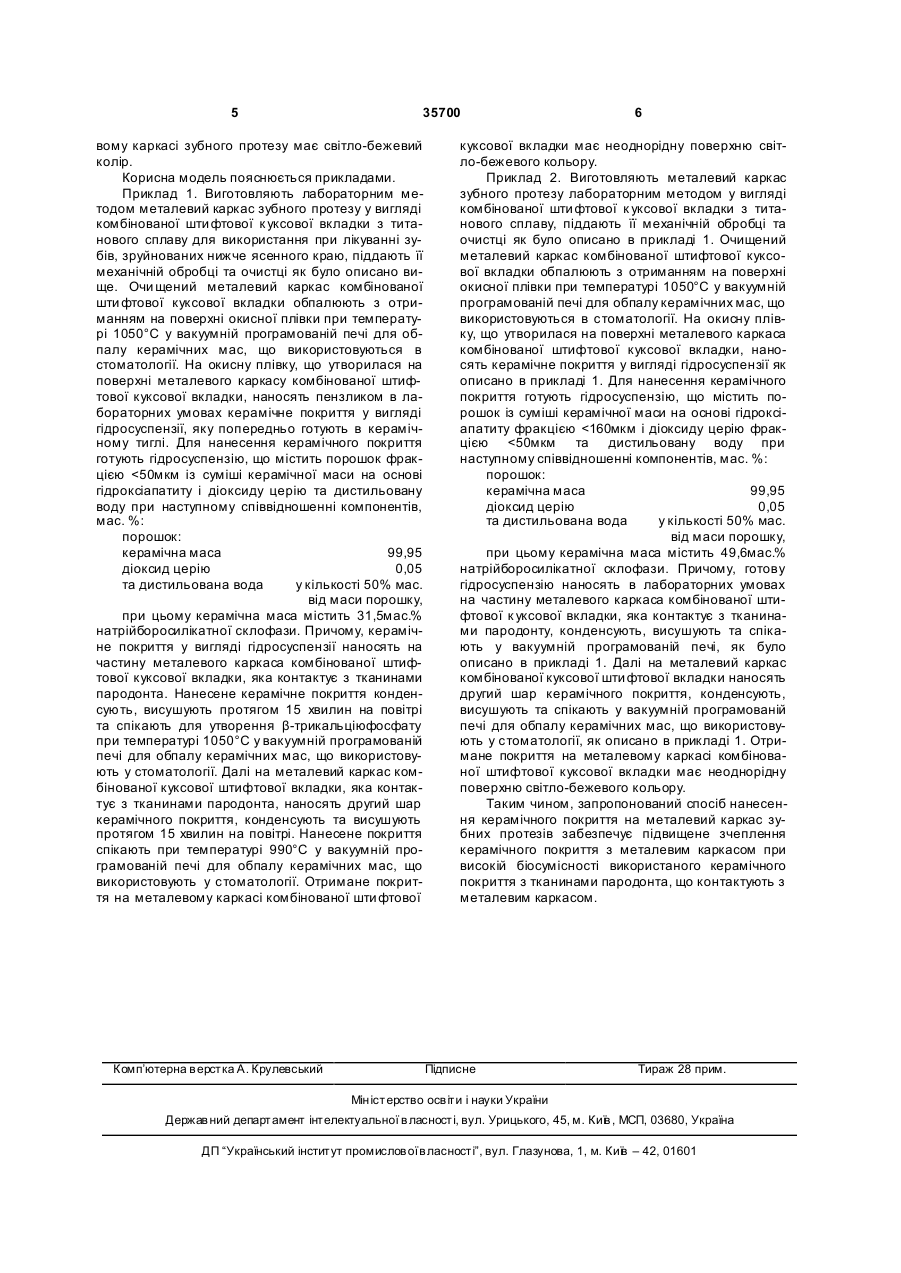

1. Спосіб отримання керамічного покриття на металевих каркасах зубних протезів, що включає механічну обробку металевого каркаса, його очистку, обпалювання для отримання на поверхні каркаса окисної плівки, нанесення на окисну плівку керамічного покриття та спікання керамічного покриття, який відрізняється тим, що обпалювання здійснюють при температурі 1000-1050 °С, нанесення керамічного покриття здійснюють у два шари з наступним його спіканням при температурі 700-1050 °С, причому після нанесення кожного шару керамічного покриття його додатково конденсують та висушують протягом 10-15 хвилин, а для нанесення керамічного покриття використову U 2 (19) 1 3 35700 тя на металеву основу зубного протезу при виготовленні металокерамічних зубних протезів [SU №639543, дата публікації - 30.12.1978р.], що включає очистку металевої основи зубного протезу, повторну термообробку протягом 10-15 хвилин при температурі 1100-1200°С, видалення окисної плівки, що утворилася, обезжирювання спиртом, висушування металевої основи і наступне нанесення керамічного покриття. Найбільш близьким до способу, що заявляється, є спосіб нанесення керамічного покриття на металевий каркас зубних протезів [SU, №1438761, дата публікації - 23.11.1988р.], що включає механічну очистку металевого каркасу, обезжирювання, отримання на поверхні каркасу окисної плівки, нанесення на окисну плівку керамічного покриття та його спікання. Перед отриманням окисної плівки металевий каркас оброблюють 20-25% розчином борного ангідриду у метиловому спирті, а отримання окисної плівки на поверхні металевого каркасу здійснюють у вакуумі при температурі 10001010°С протягом 8-10 хвилин. Недоліком відомого способу є недостатньо міцне зчеплення керамічного покриття, що наноситься, з металевим каркасом зубного протезу. Крім того, використання керамічного покриття для нанесення на металевий каркас, що має недостатню біосумісність з тканинами пародонту, призводить до виникнення запальних процесів в тканинах пародонта. Задачею даної корисної моделі являється удосконалення способу отримання керамічного покриття на металевих каркасах зубних протезів, в якому за рахунок запропонованої послідовності нанесення керамічного покриття на металевий каркас та використаного керамічного покриття забезпечується підвищення зчеплення керамічного покриття з металевим каркасом при високій біосумісності керамічного покриття з тканинами пародонта, що контактують з металевим каркасом. Поставлена задача вирішується запропонованим способом отримання керамічного покриття на металевому каркасах зубного протезу, що включає механічну обробку металевого каркаса, його очистку, обпалювання для отримання на поверхні каркаса окисної плівки, нанесенням на окисну плівку керамічного покриття та спікання керамічного покриття, в якому обпалювання здійснюють при температурі 1000-1050°С, нанесення керамічного покриття здійснюють у два шари з наступним його спіканням при температурі 700-1050°С, при чому, після нанесення кожного шару керамічного покриття його додатково конденсують і висушують протягом 10-15 хвилин, а для нанесення керамічного покриття використовують гідросуспензію, що містить порошок з суміші керамічної маси на основі гідроксіапатиту і діоксиду церію, та дистильовану воду при наступному співвідношенні компонентів, мас. %: порошок: керамічна маса 99,95-86,9 діоксид церію 0,05-13,1 та дистильована вода у кількості 50% мас. від маси порошку, при цьому керамічна маса містить 30-50мас.% 4 натрійборосилікатної склофази. Для гідросуспензії використовують порошок із керамічної маси та діоксиду церію фракціями
