Свердловинний гідромонітор

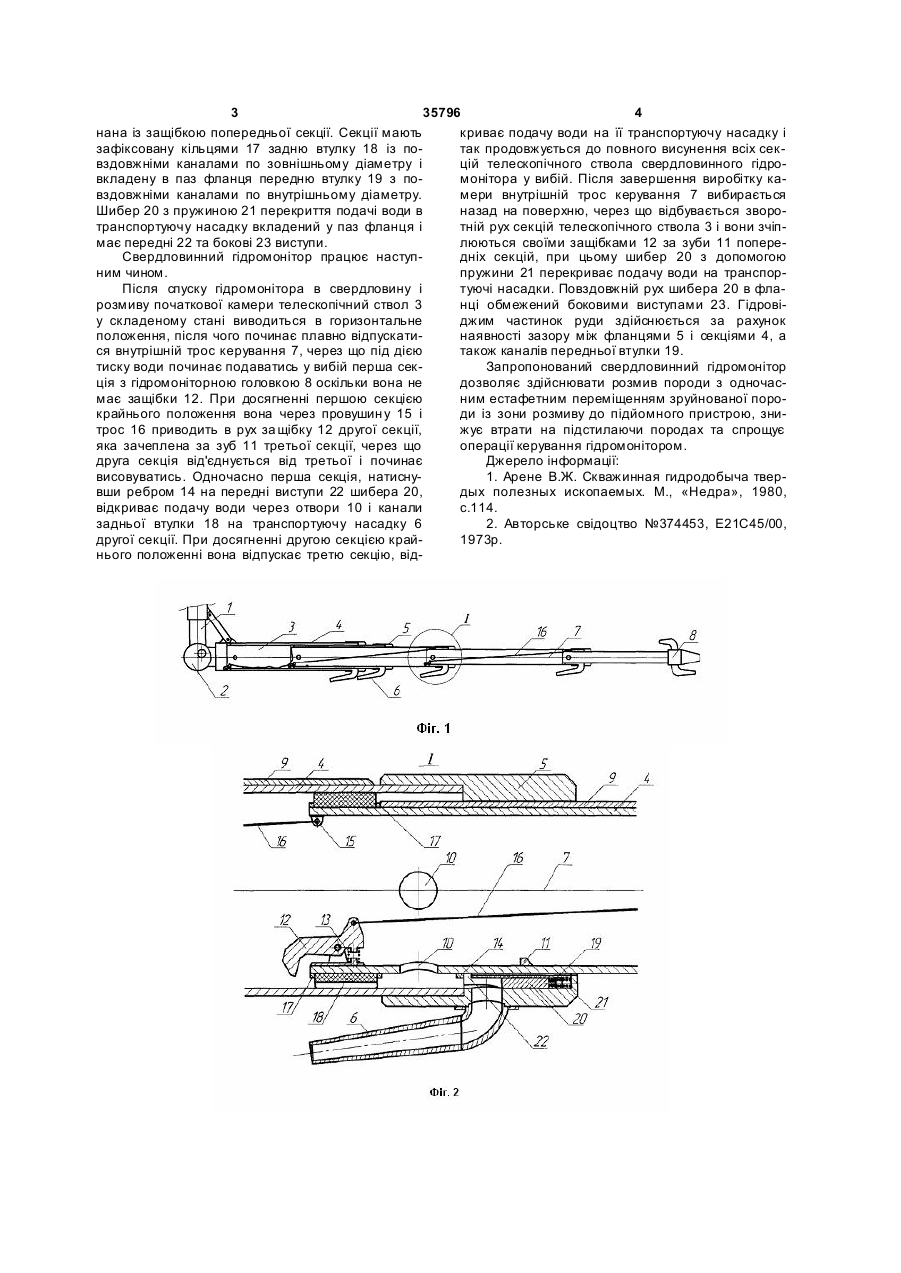

Свердловинний гідромонітор, що містить вертикальний водопідвідний постав, нижнє поворотне коліно, телескопічний ствол, гідромоніторну головку, вн утрішній трос керування, який відрізняється тим, кожна секція телескопічного ствола обладнана фланцем із транспортуючою насадкою, направленою в бік підйомного пристрою. (19) (21) u200804071 (22) 31.03.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) МЕЛЬНИК ВОЛОДИМИР СЕРГІЙОВИЧ, U A (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ, UA 3 35796 4 нана із защібкою попередньої секції. Секції мають криває подачу води на її транспортуючу насадку і зафіксовану кільцями 17 задню втулку 18 із потак продовжується до повного висунення всіх секвздовжніми каналами по зовнішньому діаметру і цій телескопічного ствола свердловинного гідровкладену в паз фланця передню втулку 19 з помонітора у вибій. Після завершення виробітку кавздовжніми каналами по внутрішньому діаметру. мери внутрішній трос керування 7 вибирається Шибер 20 з пружиною 21 перекриття подачі води в назад на поверхню, через що відбувається зворотранспортуючу насадку вкладений у паз фланця і тній рух секцій телескопічного ствола 3 і вони зчіпмає передні 22 та бокові 23 виступи. люються своїми защібками 12 за зуби 11 попереСвердловинний гідромонітор працює наступдніх секцій, при цьому шибер 20 з допомогою ним чином. пружини 21 перекриває подачу води на транспорПісля спуску гідромонітора в свердловину і туючі насадки. Повздовжній рух шибера 20 в фларозмиву початкової камери телескопічний ствол 3 нці обмежений боковими виступами 23. Гідровіу складеному стані виводиться в горизонтальне джим частинок руди здійснюється за рахунок положення, після чого починає плавно відпускатинаявності зазору між фланцями 5 і секціями 4, а ся внутрішній трос керування 7, через що під дією також каналів передньої втулки 19. тиску води починає подаватись у вибій перша секЗапропонований свердловинний гідромонітор ція з гідромоніторною головкою 8 оскільки вона не дозволяє здійснювати розмив породи з одночасмає защібки 12. При досягненні першою секцією ним естафетним переміщенням зруйнованої порокрайнього положення вона через провушин у 15 і ди із зони розмиву до підйомного пристрою, знитрос 16 приводить в рух за щібку 12 другої секції, жує втрати на підстилаючи породах та спрощує яка зачеплена за зуб 11 третьої секції, через що операції керування гідромонітором. друга секція від'єднується від третьої і починає Джерело інформації: висовуватись. Одночасно перша секція, натисну1. Арене В.Ж. Скважинная гидродобыча твервши ребром 14 на передні виступи 22 шибера 20, дых полезных ископаемых. М., «Недра», 1980, відкриває подачу води через отвори 10 і канали с.114. задньої втулки 18 на транспортуючу насадку 6 2. Авторське свідоцтво №374453, Е21С45/00, другої секції. При досягненні другою секцією край1973р. нього положенні вона відпускає третю секцію, від 5 Комп’ютерна в ерстка В. Мацело 35796 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
