Ізолятор керамічний плескатий

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 35797

Опубліковано: 16.04.2001

Автор: Удовіченко Вячеслав Васильович

Завантажити PDF файл.

Формула / Реферат

Ізолятор керамічний плескатий, який має корпус з вхідним та вихідним отворами, який визначається тим, що корпус виконано прямокутної форми з наскрізною прямокутною порожниною по повздовжній осі симетрії й товщиною стінок не більшою за висоту порожнини, а вхідний та вихідний отвори виконано у вигляді виступу з одного і впадини з другого боку, що мають форму зрізаної піраміди, периметр основи якої дорівнює поперечному периметру ізолятора, а периметр вершини — поперечному периметру прямокутної порожнини.

Текст

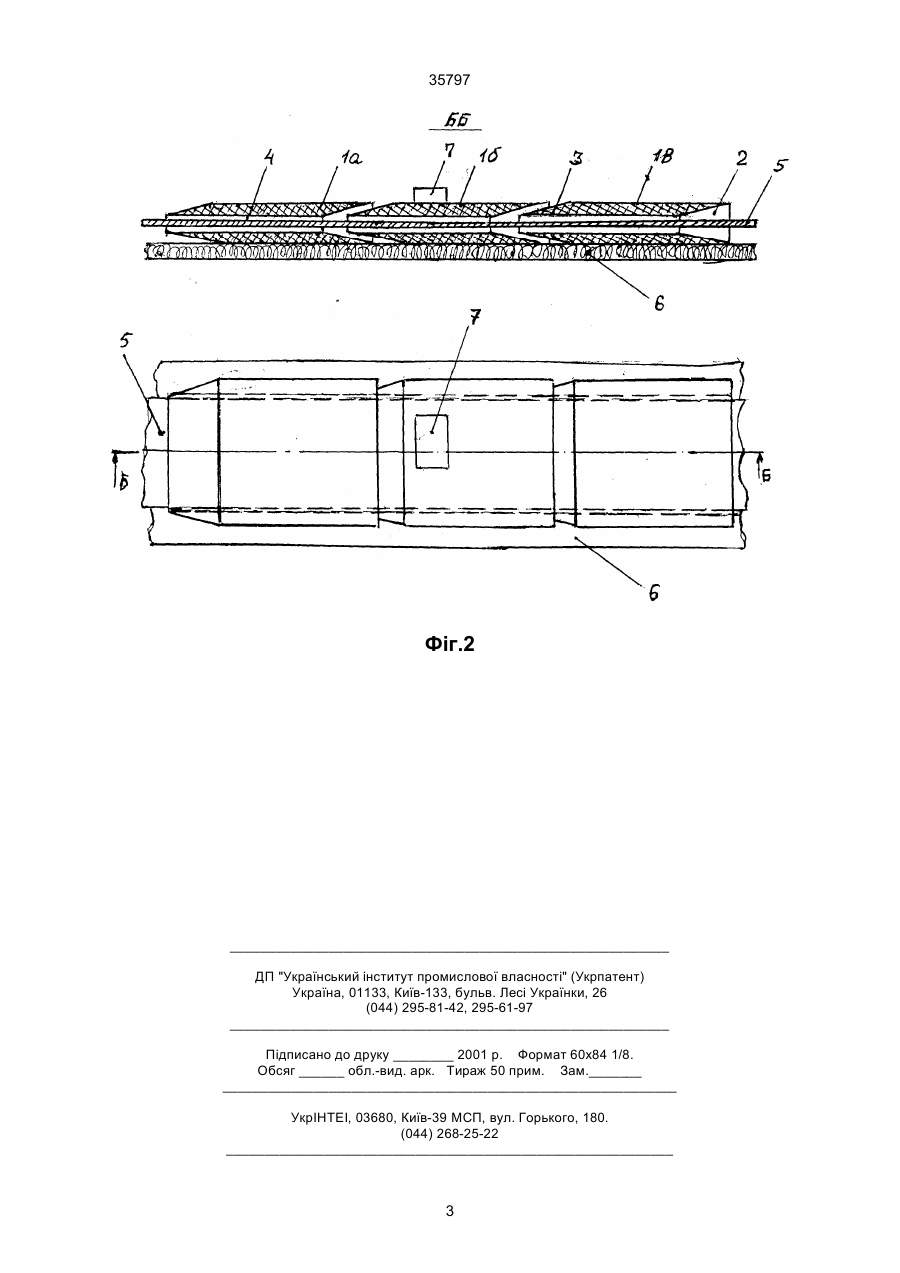

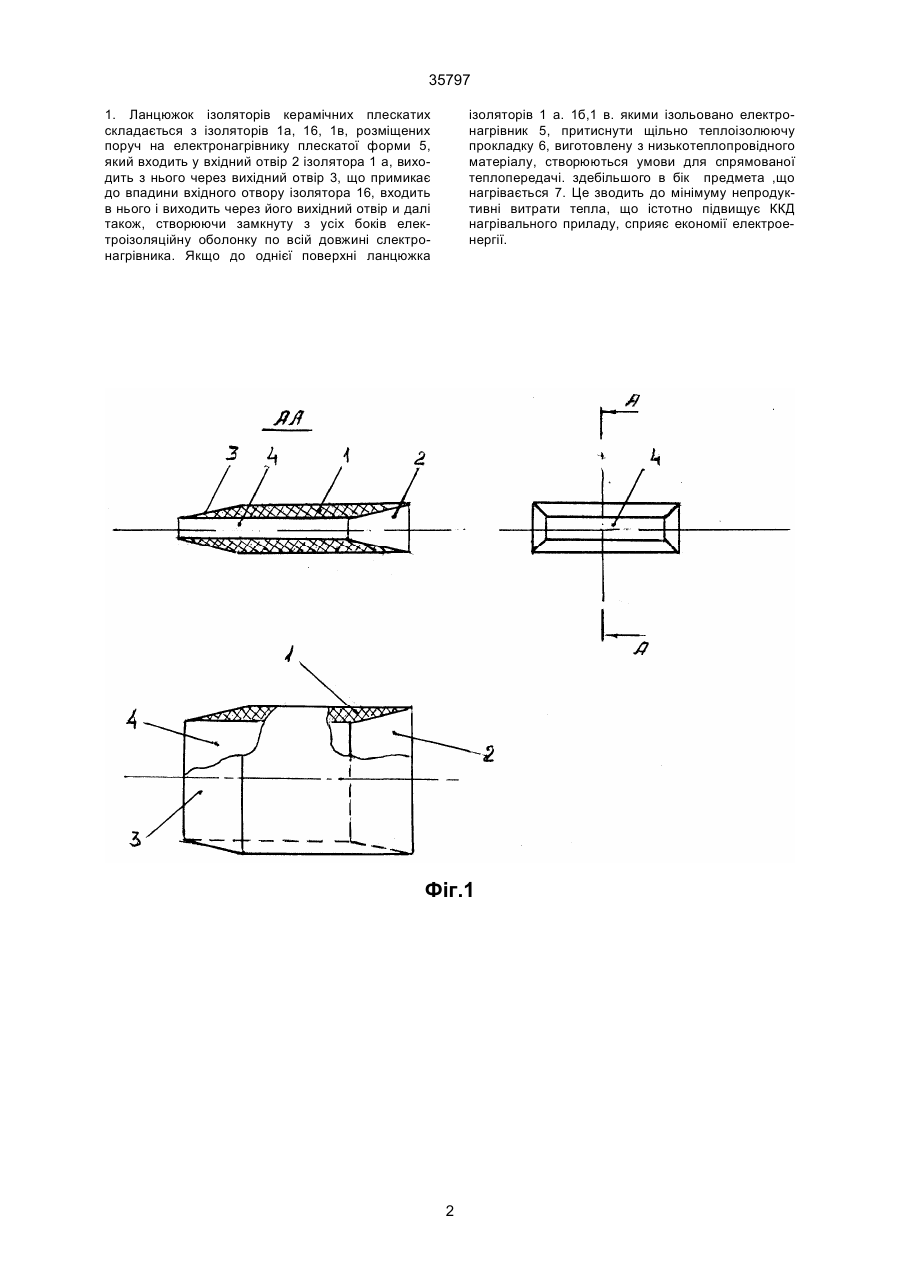

Ізолятор керамічний плескатий, який має корпус з вхідним та вихідним отворами, який відріз 35797 1. Ланцюжок ізоляторів керамічних плескатих складається з ізоляторів 1а, 16, 1в, розміщених поруч на електронагрівнику плескатої форми 5, який входить у вхідний отвір 2 ізолятора 1 а, виходить з нього через вихідний отвір 3, що примикає до впадини вхідного отвору ізолятора 16, входить в нього і виходить через його вихідний отвір и далі також, створюючи замкнуту з усіх боків електроізоляційну оболонку по всій довжині слектронагрівника. Якщо до однієї поверхні ланцюжка ізоляторів 1 а. 1б,1 в. якими ізольовано електронагрівник 5, притиснути щільно теплоізолюючу прокладку 6, виготовлену з низькотеплопровідного матеріалу, створюються умови для спрямованої теплопередачі. здебільшого в бік предмета ,що нагрівається 7. Це зводить до мінімуму непродуктивні витрати тепла, що істотно підвищує ККД нагрівального приладу, сприяє економії електроенергії. Фіг.1 2 35797 Фіг.2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3

Дивитися

Додаткова інформація

Назва патенту англійською

Ceramic flat insulator

Автори англійською

Udovychenko Viacheslav Vasyliovych

Назва патенту російською

Изолятор керамический плоский

Автори російською

Удовиченко Вячеслав Васильевич

МПК / Мітки

МПК: H05B 3/16, H05B 3/10

Мітки: плескатий, ізолятор, керамічний

Код посилання

<a href="https://ua.patents.su/3-35797-izolyator-keramichnijj-pleskatijj.html" target="_blank" rel="follow" title="База патентів України">Ізолятор керамічний плескатий</a>
