Спосіб виготовлення поліефірної плівки для пакування харчових продуктів та лікарських препаратів з поліетилентерефталату та його сополімерів

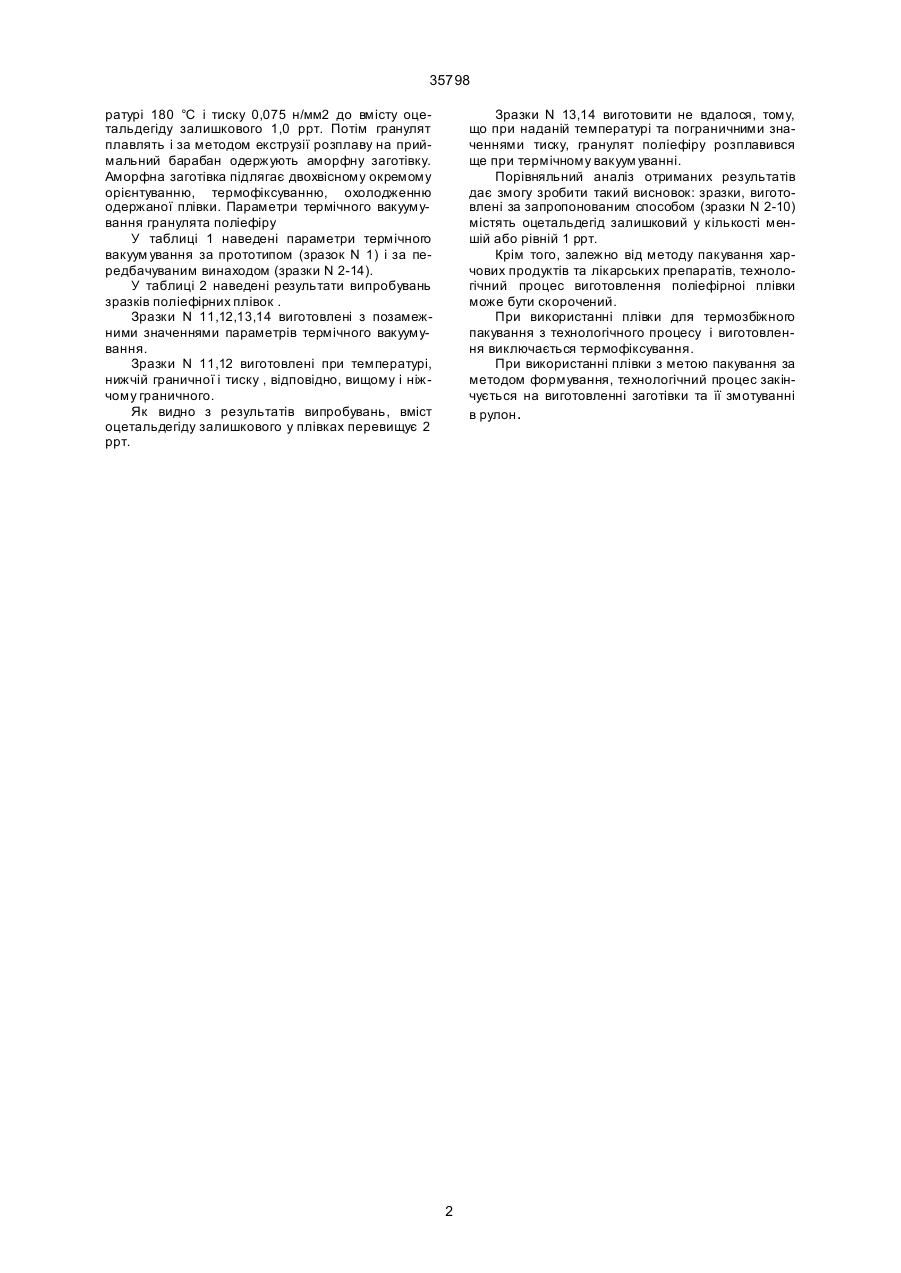

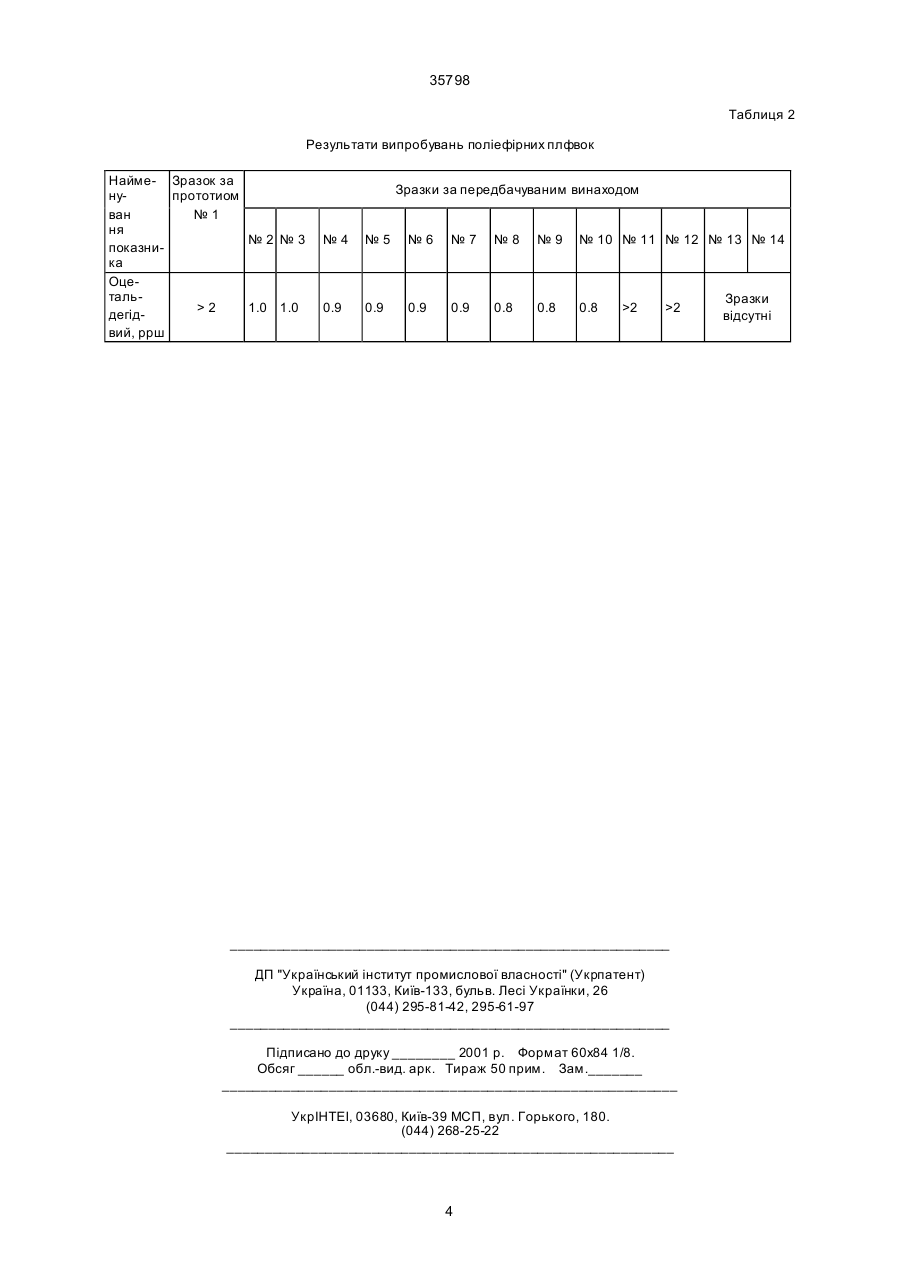

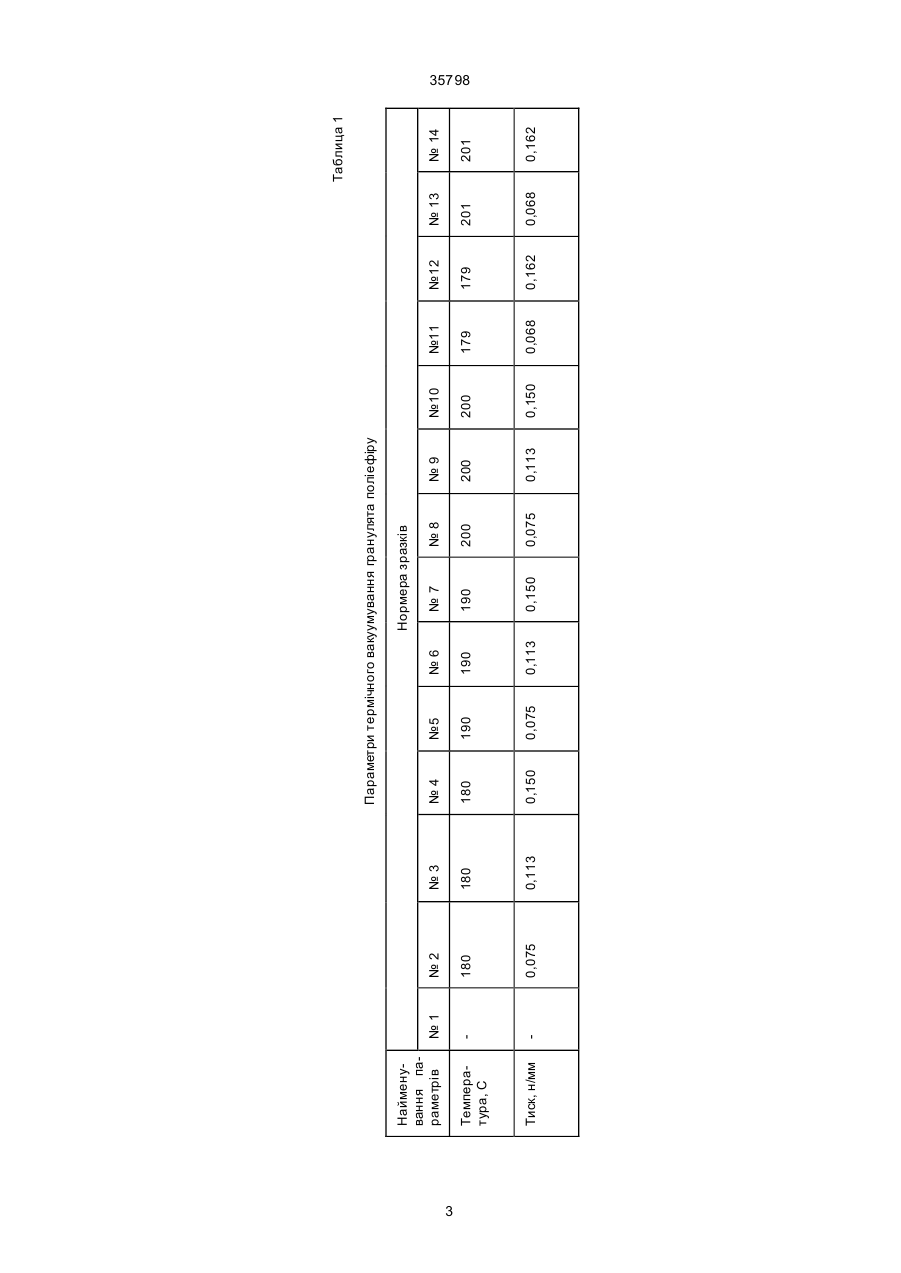

*Спосіб виготовлення поліефірної плівки для 35798 ратурі 180 °С і тиску 0,075 н/мм2 до вмісту оцетальдегіду залишкового 1,0 ррт. Потім гранулят плавлять і за методом екструзії розплаву на приймальний барабан одержують аморфну заготівку. Аморфна заготівка підлягає двохвісному окремому орієнтуванню, термофіксуванню, охолодженню одержаної плівки. Параметри термічного вакуумування гранулята поліефіру У таблиці 1 наведені параметри термічного вакуум ування за прототипом (зразок N 1) і за передбачуваним винаходом (зразки N 2-14). У таблиці 2 наведені результати випробувань зразків поліефірних плівок . Зразки N 11,12,13,14 виготовлені з позамежними значеннями параметрів термічного вакуумування. Зразки N 11,12 виготовлені при температурі, нижчій граничної і тиску , відповідно, вищому і ніжчому граничного. Як видно з результатів випробувань, вміст оцетальдегіду залишкового у плівках перевищує 2 ррт. Зразки N 13,14 виготовити не вдалося, тому, що при наданій температурі та пограничними значеннями тиску, гранулят поліефіру розплавився ще при термічному вакуум уванні. Порівняльний аналіз отриманих результатів дає змогу зробити такий висновок: зразки, виготовлені за запропонованим способом (зразки N 2-10) містять оцетальдегід залишковий у кількості меншій або рівній 1 ррт. Крім того, залежно від методу пакування харчових продуктів та лікарських препаратів, технологічний процес виготовлення поліефірноі плівки може бути скорочений. При використанні плівки для термозбіжного пакування з технологічного процесу і виготовлення виключається термофіксування. При використанні плівки з метою пакування за методом формування, технологічний процес закінчується на виготовленні заготівки та її змотуванні в рулон . 2 №1 3 Температура, С Найменування параметрів Тиск, н/мм 0,075 180 №2 0,113 180 №3 0,150 180 №4 0,075 190 №5 0,113 190 №6 0,150 190 №7 0,075 200 №8 Нормера зразків 0,113 200 №9 Параметри термічного вакуумування гранулята поліефіру 0,150 200 №10 0,068 179 №11 0,162 179 №12 0,068 201 № 13 0,162 201 № 14 Таблица 1 35798 35798 Таблиця 2 Результати випробувань поліефірних плфвок Найме- Зразок за нупрототиом ван №1 ня №2 №3 показника Оцеталь>2 1.0 1.0 дегідвий, ррш Зразки за передбачуваним винаходом №4 №5 №6 №7 №8 №9 № 10 № 11 № 12 № 13 № 14 0.9 0.9 0.9 0.9 0.8 0.8 0.8 >2 >2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4 Зразки відсутні
