Робоче обладнання бульдозерного типу для захоплювання та переміщення вантажів

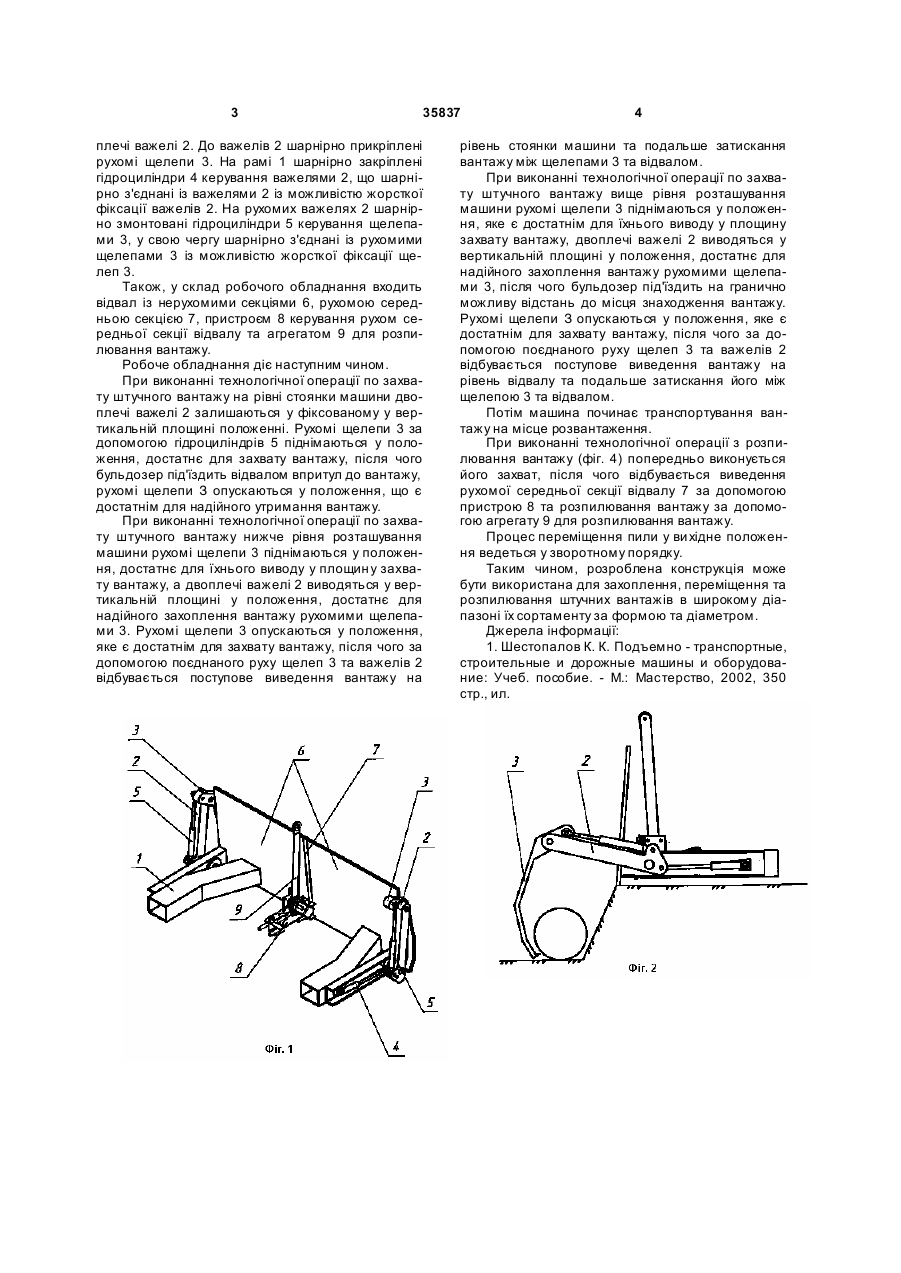

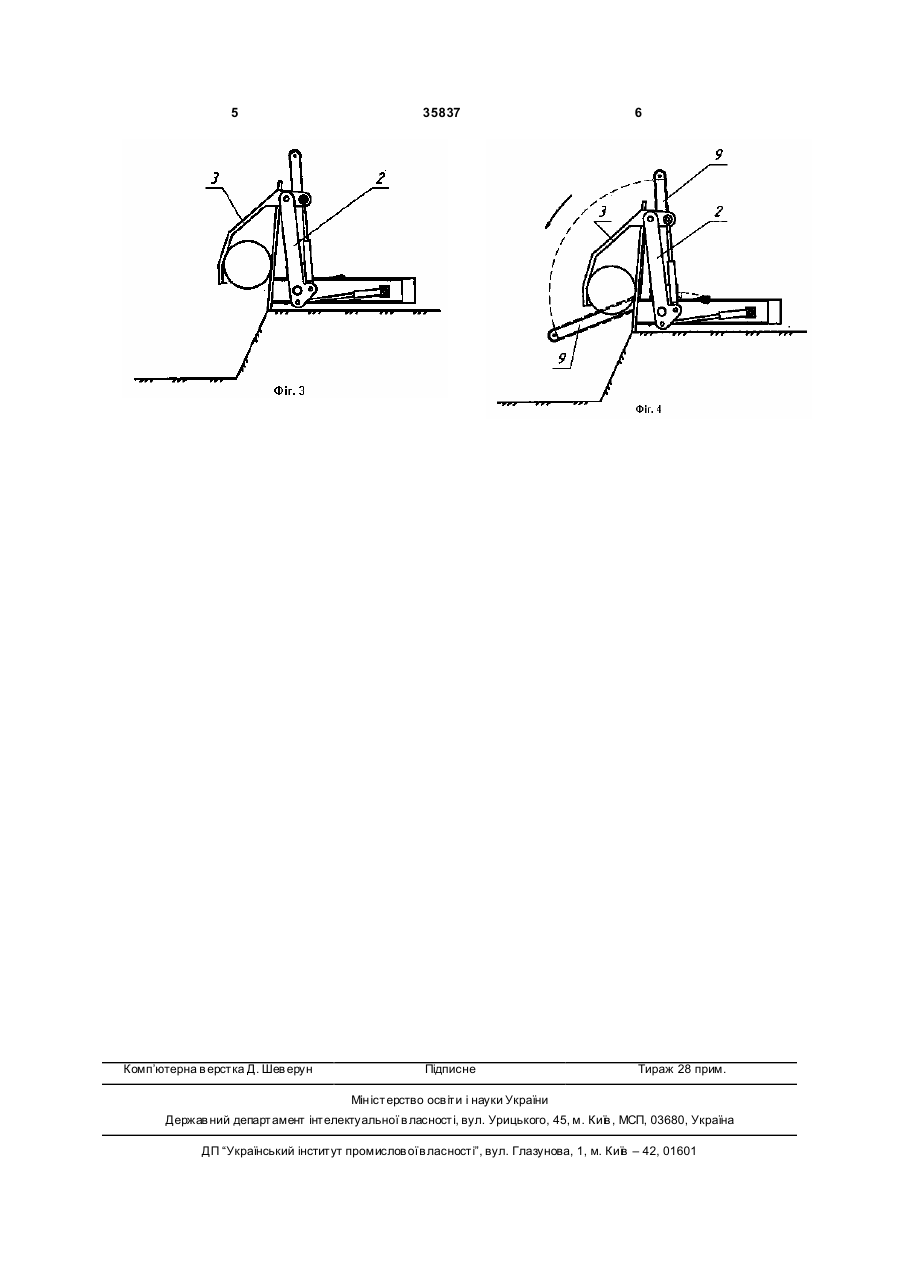

Робоче обладнання бульдозерного типу для захоплювання та переміщення вантажів, що містить раму, відвал і дві керовані рухомі щелепи, яке 3 35837 плечі важелі 2. До важелів 2 шарнірно прикріплені рухомі щелепи 3. На рамі 1 шарнірно закріплені гідроциліндри 4 керування важелями 2, що шарнірно з'єднані із важелями 2 із можливістю жорсткої фіксації важелів 2. На рухомих важелях 2 шарнірно змонтовані гідроциліндри 5 керування щелепами 3, у свою чергу шарнірно з'єднані із рухомими щелепами 3 із можливістю жорсткої фіксації щелеп 3. Також, у склад робочого обладнання входить відвал із нерухомими секціями 6, рухомою середньою секцією 7, пристроєм 8 керування рухом середньої секції відвалу та агрегатом 9 для розпилювання вантажу. Робоче обладнання діє наступним чином. При виконанні технологічної операції по захвату штучного вантажу на рівні стоянки машини двоплечі важелі 2 залишаються у фіксованому у вертикальній площині положенні. Рухомі щелепи 3 за допомогою гідроциліндрів 5 піднімаються у положення, достатнє для захвату вантажу, після чого бульдозер під'їздить відвалом впритул до вантажу, рухомі щелепи З опускаються у положення, що є достатнім для надійного утримання вантажу. При виконанні технологічної операції по захвату штучного вантажу нижче рівня розташування машини рухомі щелепи 3 піднімаються у положення, достатнє для їхнього виводу у площин у захвату вантажу, а двоплечі важелі 2 виводяться у вертикальній площині у положення, достатнє для надійного захоплення вантажу рухомими щелепами 3. Рухомі щелепи 3 опускаються у положення, яке є достатнім для захвату вантажу, після чого за допомогою поєднаного руху щелеп 3 та важелів 2 відбувається поступове виведення вантажу на 4 рівень стоянки машини та подальше затискання вантажу між щелепами 3 та відвалом. При виконанні технологічної операції по захвату штучного вантажу вище рівня розташування машини рухомі щелепи 3 піднімаються у положення, яке є достатнім для їхнього виводу у площину захвату вантажу, двоплечі важелі 2 виводяться у вертикальній площині у положення, достатнє для надійного захоплення вантажу рухомими щелепами 3, після чого бульдозер під'їздить на гранично можливу відстань до місця знаходження вантажу. Рухомі щелепи З опускаються у положення, яке є достатнім для захвату вантажу, після чого за допомогою поєднаного руху щелеп 3 та важелів 2 відбувається поступове виведення вантажу на рівень відвалу та подальше затискання його між щелепою 3 та відвалом. Потім машина починає транспортування вантажу на місце розвантаження. При виконанні технологічної операції з розпилювання вантажу (фіг. 4) попередньо виконується його захват, після чого відбувається виведення рухомої середньої секції відвалу 7 за допомогою пристрою 8 та розпилювання вантажу за допомогою агрегату 9 для розпилювання вантажу. Процес переміщення пили у ви хідне положення ведеться у зворотному порядку. Таким чином, розроблена конструкція може бути використана для захоплення, переміщення та розпилювання штучних вантажів в широкому діапазоні їх сортаменту за формою та діаметром. Джерела інформації: 1. Шестопалов К. К. Подъемно - транспортные, строительные и дорожные машины и оборудование: Учеб. пособие. - М.: Мастерство, 2002, 350 стр., ил. 5 Комп’ютерна в ерстка Д. Шев ерун 35837 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
