Робоче обладнання екскаватора

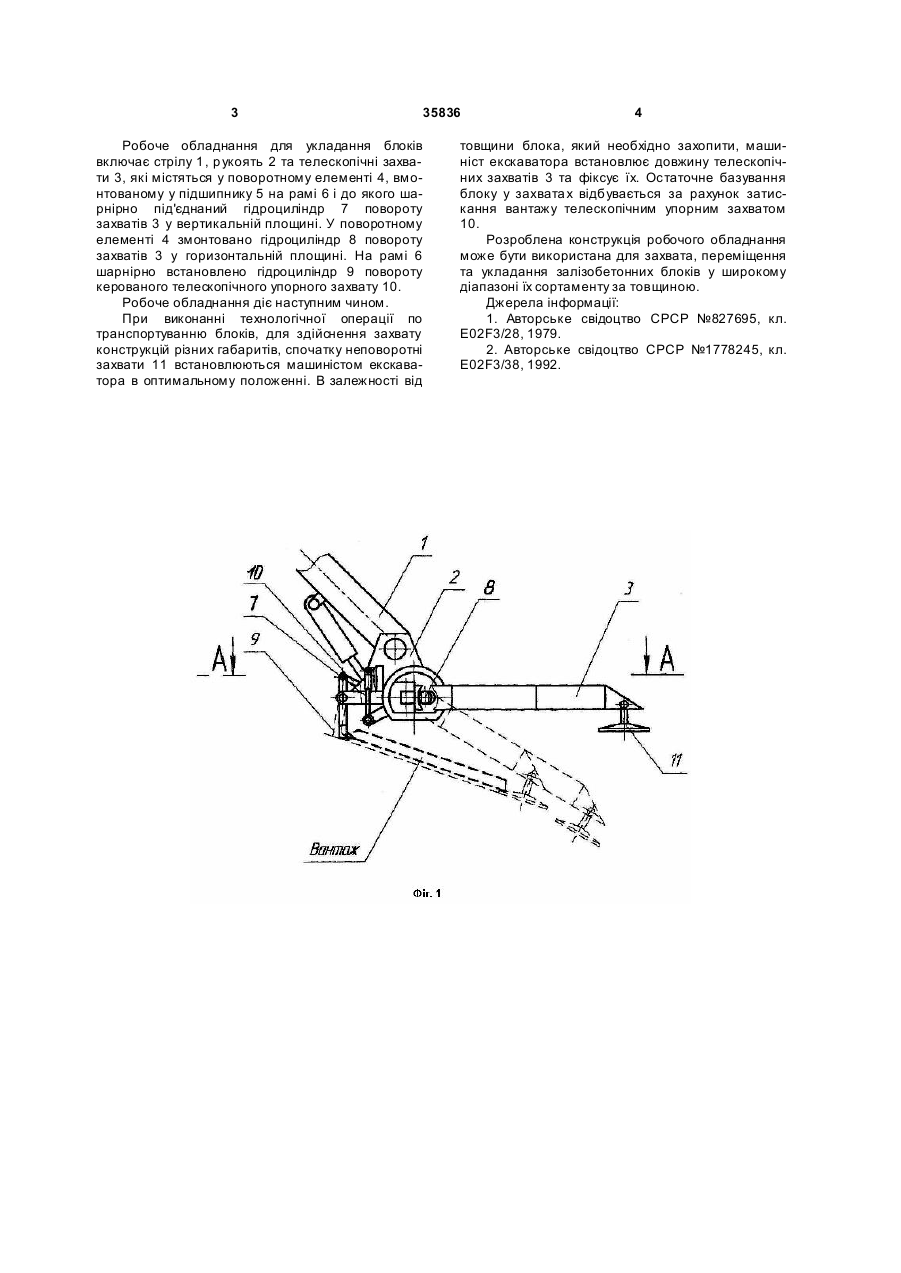

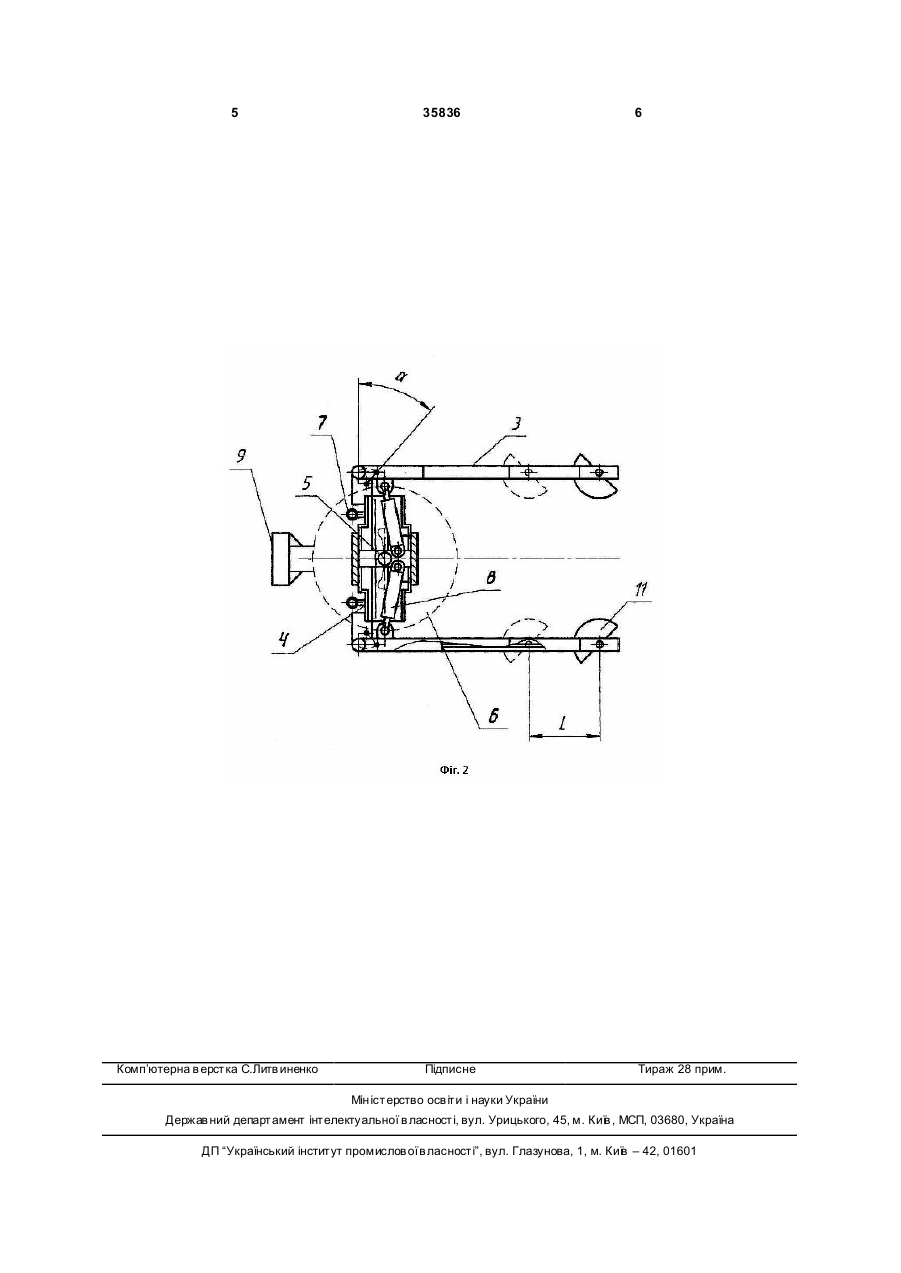

Робоче обладнання екскаватора, що містить стрілу та рукоять, неповоротну упорну та керовану щелепи, яке відрізняється тим, що упорна щелепа виконана у вигляді поворотного телескопічного захвата, а керована щелепа складена з двох телескопічних керованих захватів, встановлених з можливістю незалежного один від одного руху та фіксації у просторі. (19) (21) u200804617 (22) 10.04.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) МЕЛАШИЧ ВАСИЛЬ ВАСИЛЬОВИЧ, UA, КОВАЛЬОВ П АВЛО БОРИСОВИЧ, UA, ДІДЕНКО ЛЕОНІД МИ ХАЙЛОВИЧ, UA, ЛЮБЧИК ІРИНА ВОЛОДИМИРІВНА, U A (73) ІНСТИТУТ БЕЗПЕРЕРВНОЇ ФАХОВОЇ ОСВІТИ, UA, ПРИДНІПРОВСЬКА ДЕРЖАВН А АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, U A 3 35836 Робоче обладнання для укладання блоків включає стрілу 1 , р укоять 2 та телескопічні захвати 3, які містяться у поворотному елементі 4, вмонтованому у підшипнику 5 на рамі 6 і до якого шарнірно під'єднаний гідроциліндр 7 повороту захватів 3 у вертикальній площині. У поворотному елементі 4 змонтовано гідроциліндр 8 повороту захватів 3 у горизонтальній площині. На рамі 6 шарнірно встановлено гідроциліндр 9 повороту керованого телескопічного упорного захвату 10. Робоче обладнання діє наступним чином. При виконанні технологічної операції по транспортуванню блоків, для здійснення захвату конструкцій різних габаритів, спочатку неповоротні захвати 11 встановлюються машиністом екскаватора в оптимальному положенні. В залежності від 4 товщини блока, який необхідно захопити, машиніст екскаватора встановлює довжину телескопічних захватів 3 та фіксує їх. Остаточне базування блоку у захвата х відбувається за рахунок затискання вантажу телескопічним упорним захватом 10. Розроблена конструкція робочого обладнання може бути використана для захвата, переміщення та укладання залізобетонних блоків у широкому діапазоні їх сортаменту за товщиною. Джерела інформації: 1. Авторське свідоцтво СРСР №827695, кл. Е02F3/28, 1979. 2. Авторське свідоцтво СРСР №1778245, кл. Е02F3/38, 1992. 5 Комп’ютерна в ерстка C.Литв иненко 35836 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
