Інструмент для прискорених випробувань різальних ланок пиляльного ланцюга на зносостійкість

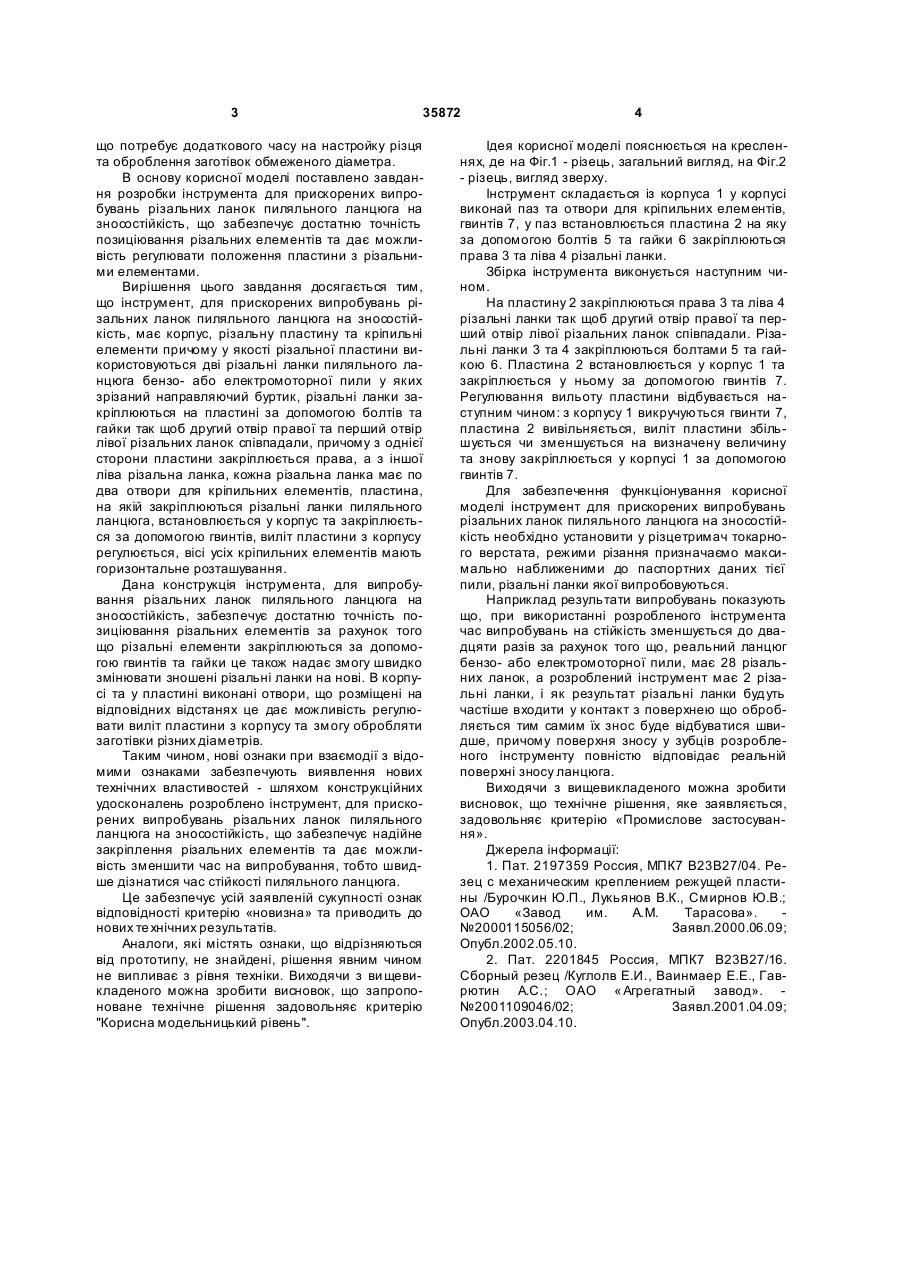

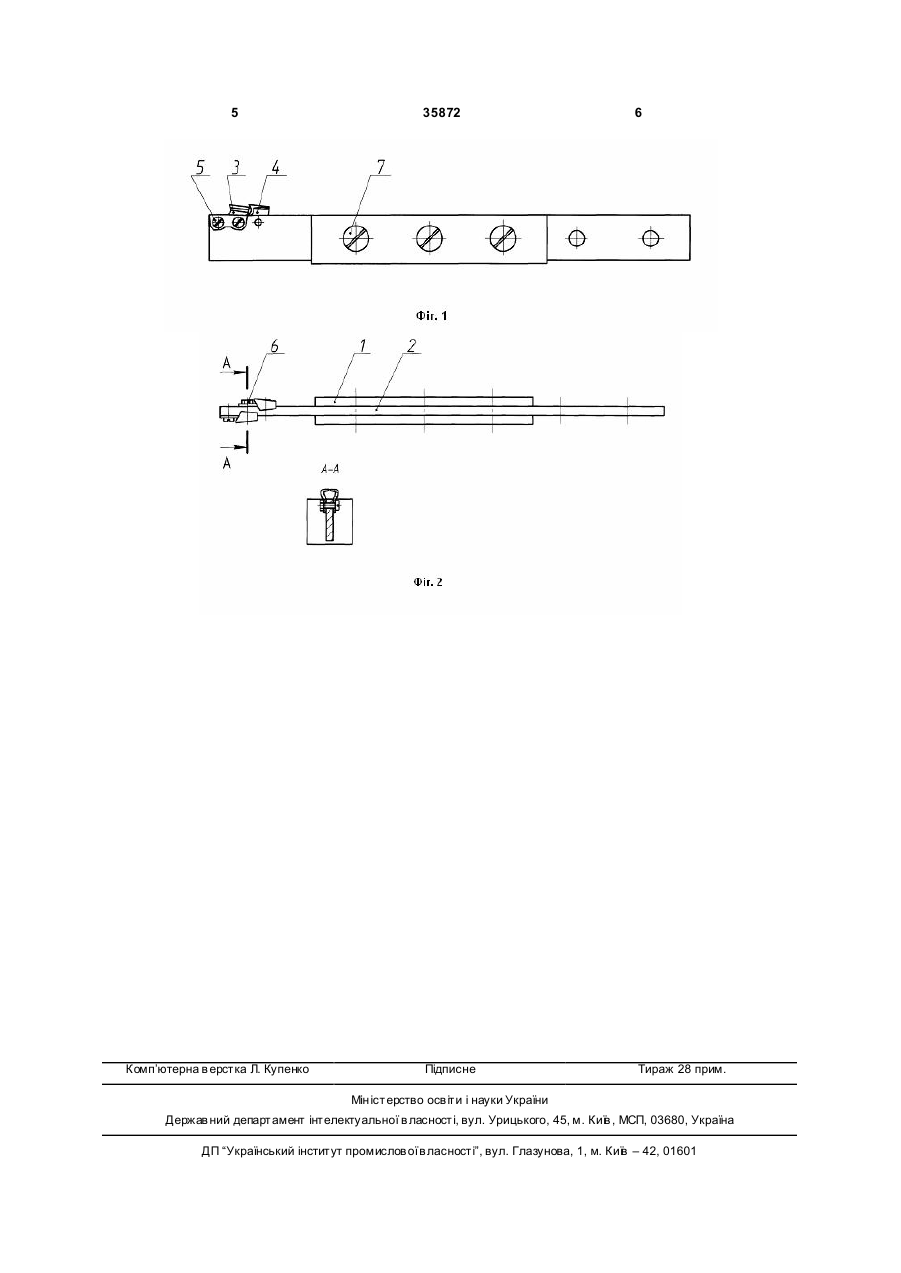

Інструмент для прискорених випробувань різальних ланок пиляльного ланцюга на зносостійкість, що має корпус, різальну пластину та кріпильні елементи, який відрізняється тим, що як 3 35872 що потребує додаткового часу на настройку різця та оброблення заготівок обмеженого діаметра. В основу корисної моделі поставлено завдання розробки інструмента для прискорених випробувань різальних ланок пиляльного ланцюга на зносостійкість, що забезпечує достатню точність позиціювання різальних елементів та дає можливість регулювати положення пластини з різальними елементами. Вирішення цього завдання досягається тим, що інструмент, для прискорених випробувань різальних ланок пиляльного ланцюга на зносостійкість, має корпус, різальну пластину та кріпильні елементи причому у якості різальної пластини використовуються дві різальні ланки пиляльного ланцюга бензо- або електромоторної пили у яких зрізаний направляючий буртик, різальні ланки закріплюються на пластині за допомогою болтів та гайки так щоб другий отвір правої та перший отвір лівої різальних ланок співпадали, причому з однієї сторони пластини закріплюється права, а з іншої ліва різальна ланка, кожна різальна ланка має по два отвори для кріпильних елементів, пластина, на якій закріплюються різальні ланки пиляльного ланцюга, встановлюється у корпус та закріплюється за допомогою гвинтів, виліт пластини з корпусу регулюється, вісі усіх кріпильних елементів мають горизонтальне розташування. Дана конструкція інструмента, для випробування різальних ланок пиляльного ланцюга на зносостійкість, забезпечує достатню точність позиціювання різальних елементів за рахунок того що різальні елементи закріплюються за допомогою гвинтів та гайки це також надає змогу швидко змінювати зношені різальні ланки на нові. В корпусі та у пластині виконані отвори, що розміщені на відповідних відстанях це дає можливість регулювати виліт пластини з корпусу та змогу обробляти заготівки різних діаметрів. Таким чином, нові ознаки при взаємодії з відомими ознаками забезпечують виявлення нових технічних властивостей - шляхом конструкційних удосконалень розроблено інструмент, для прискорених випробувань різальних ланок пиляльного ланцюга на зносостійкість, що забезпечує надійне закріплення різальних елементів та дає можливість зменшити час на випробування, тобто швидше дізнатися час стійкості пиляльного ланцюга. Це забезпечує усій заявленій сукупності ознак відповідності критерію «новизна» та приводить до нових те хнічних результатів. Аналоги, які містять ознаки, що відрізняються від прототипу, не знайдені, рішення явним чином не випливає з рівня техніки. Виходячи з ви щевикладеного можна зробити висновок, що запропоноване технічне рішення задовольняє критерію "Корисна модельницький рівень". 4 Ідея корисної моделі пояснюється на кресленнях, де на Фіг.1 - різець, загальний вигляд, на Фіг.2 - різець, вигляд зверху. Інструмент складається із корпуса 1 у корпусі виконай паз та отвори для кріпильних елементів, гвинтів 7, у паз встановлюється пластина 2 на яку за допомогою болтів 5 та гайки 6 закріплюються права 3 та ліва 4 різальні ланки. Збірка інструмента виконується наступним чином. На пластину 2 закріплюються права 3 та ліва 4 різальні ланки так щоб другий отвір правої та перший отвір лівої різальних ланок співпадали. Різальні ланки 3 та 4 закріплюються болтами 5 та гайкою 6. Пластина 2 встановлюється у корпус 1 та закріплюється у ньому за допомогою гвинтів 7. Регулювання вильоту пластини відбувається наступним чином: з корпусу 1 викручуються гвинти 7, пластина 2 вивільняється, виліт пластини збільшується чи зменшується на визначену величину та знову закріплюється у корпусі 1 за допомогою гвинтів 7. Для забезпечення функціонування корисної моделі інструмент для прискорених випробувань різальних ланок пиляльного ланцюга на зносостійкість необхідно установити у різцетримач токарного верстата, режими різання призначаємо максимально наближеними до паспортних даних тієї пили, різальні ланки якої випробовуються. Наприклад результати випробувань показують що, при використанні розробленого інструмента час випробувань на стійкість зменшується до двадцяти разів за рахунок того що, реальний ланцюг бензо- або електромоторної пили, має 28 різальних ланок, а розроблений інструмент має 2 різальні ланки, і як результат різальні ланки будуть частіше входити у контакт з поверхнею що обробляється тим самим їх знос буде відбуватися швидше, причому поверхня зносу у зубців розробленого інструменту повністю відповідає реальній поверхні зносу ланцюга. Виходячи з вищевикладеного можна зробити висновок, що технічне рішення, яке заявляється, задовольняє критерію «Промислове застосування». Джерела інформації: 1. Пат. 2197359 Россия, МПК7 В23В27/04. Резец с механическим креплением режущей пластины /Бурочкин Ю.П., Лукьянов В.К., Смирнов Ю.В.; ОАО «Завод им. A.M. Тарасова». №2000115056/02; Заявл.2000.06.09; Опубл.2002.05.10. 2. Пат. 2201845 Россия, МПК7 В23В27/16. Сборный резец /Куглолв Е.И., Ваинмаер Е.Е., Гаврютин А.С.; ОАО « Агрегатный завод». №2001109046/02; Заявл.2001.04.09; Опубл.2003.04.10. 5 Комп’ютерна в ерстка Л. Купенко 35872 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
