Пристрій для пневмомасажу

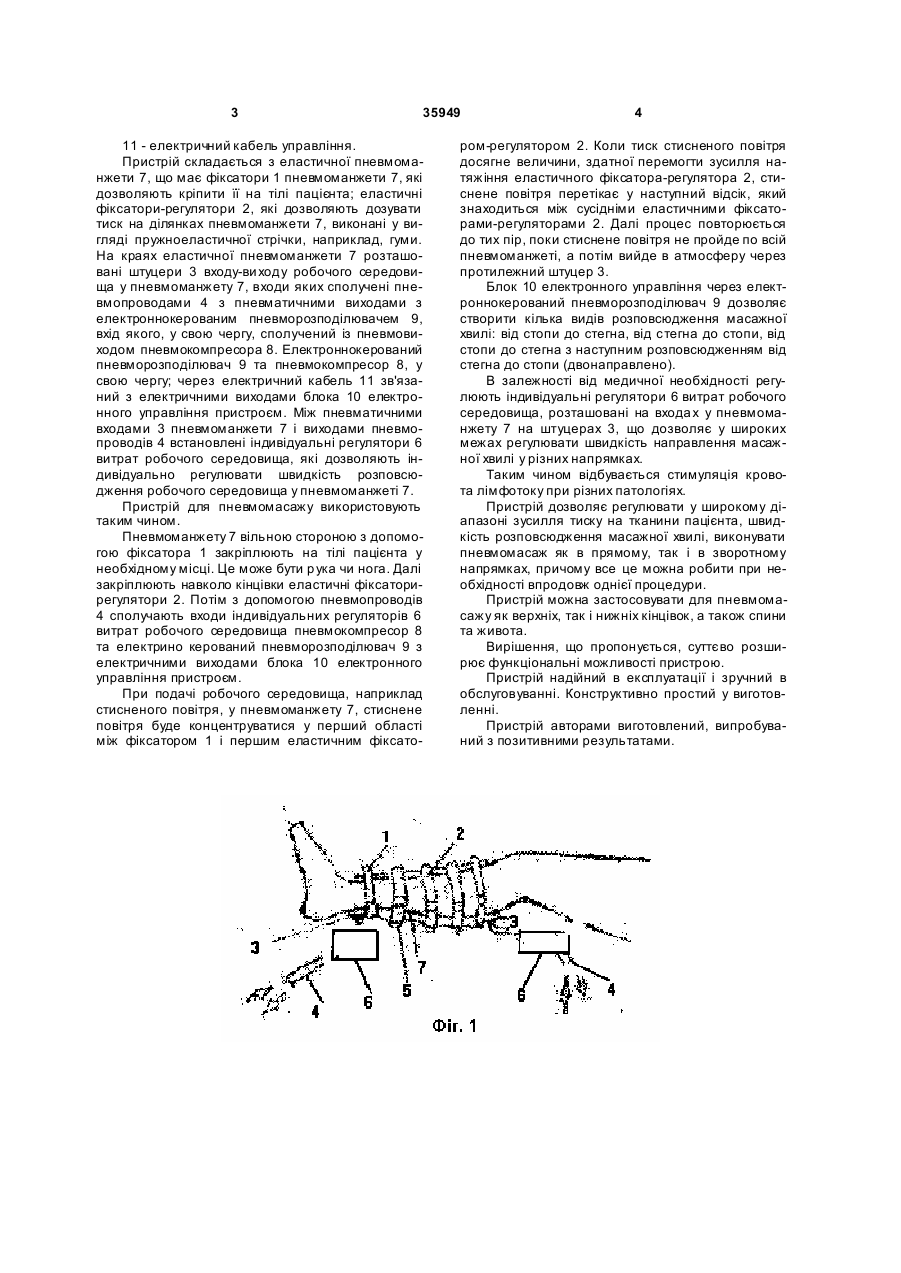

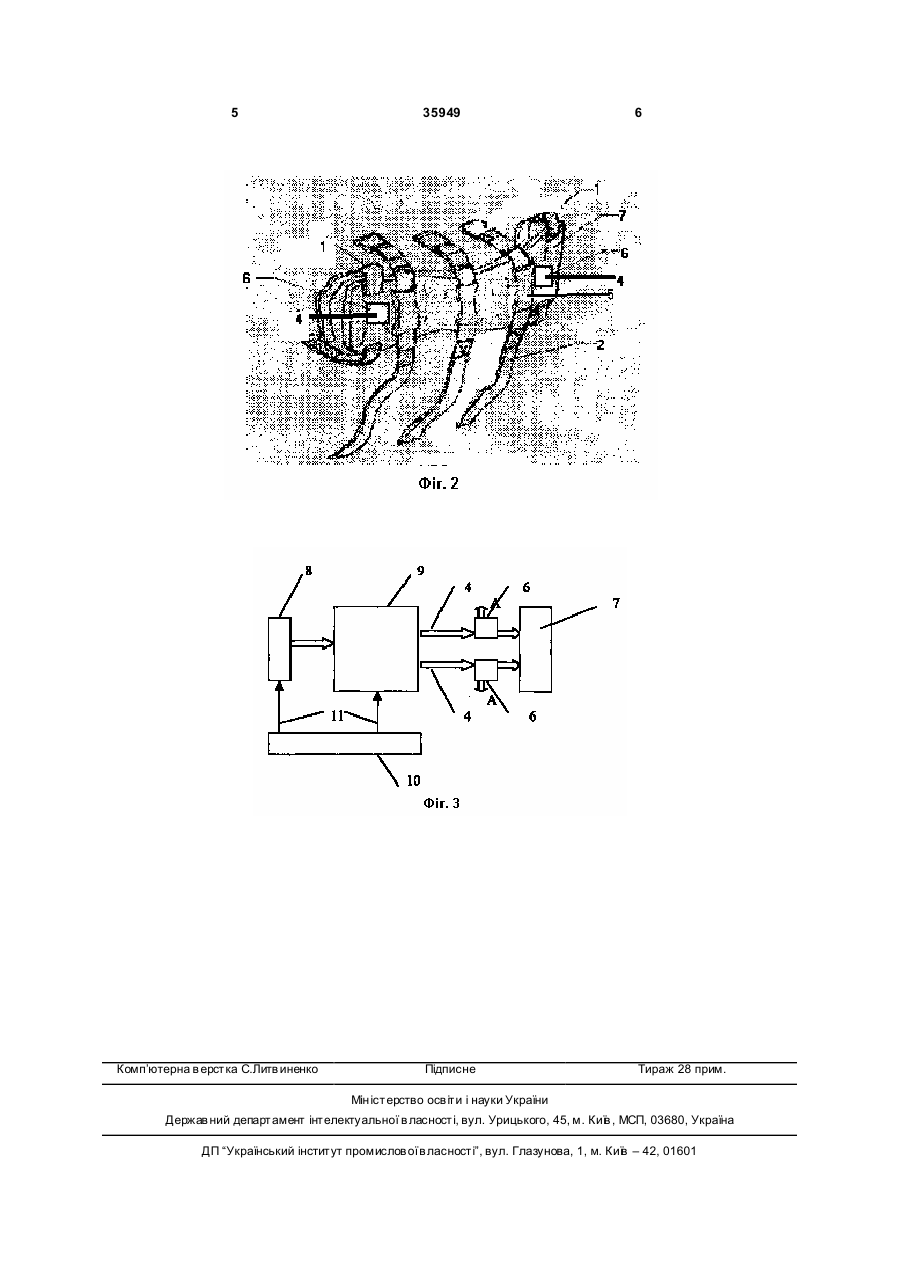

Пристрій для пневмомасажу, що містить еластичну камеру з підвідним і відвідним патрубками для підключення до системи подачі робочого середовища, засоби, які регулюють розповсюдження робочого середовища у камері, та фіксатори, який відрізняє ться тим, що на пневматичних входах камери встановлені індивідуальні регулятори витрат робочого середовища, що дозволяє змінювати швидкість розповсюдження масажної хвилі у різних напрямках. (19) (21) u200805737 (22) 05.05.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) ТАРШИНОВ ІГОР ВІКТОРОВИЧ, U A, ЗАЙЦЕВ ДМИТРО ВАЛЕРІЙОВИЧ, U A, ТАРШИНОВА ЛЮДМИЛА ОЛЕКС АНДРІВН А, U A (73) ТАРШИНОВ ІГОР ВІКТОРОВИЧ, U A, ЗАЙЦЕВ ДМИТРО ВАЛЕРІЙОВИЧ, U A, ТАРШИНОВА ЛЮДМИЛА ОЛЕКС АНДРІВН А, U A 3 35949 11 - електричний кабель управління. Пристрій складається з еластичної пневмоманжети 7, що має фіксатори 1 пневмоманжети 7, які дозволяють кріпити її на тілі пацієнта; еластичні фіксатори-регулятори 2, які дозволяють дозувати тиск на ділянках пневмоманжети 7, виконані у вигляді пружноеластичної стрічки, наприклад, гуми. На краях еластичної пневмоманжети 7 розташовані штуцери 3 входу-ви ходу робочого середовища у пневмоманжету 7, входи яких сполучені пневмопроводами 4 з пневматичними виходами з електроннокерованим пневморозподілювачем 9, вхід якого, у свою чергу, сполучений із пневмовиходом пневмокомпресора 8. Електроннокерований пневморозподілювач 9 та пневмокомпресор 8, у свою чергу; через електричний кабель 11 зв'язаний з електричними виходами блока 10 електронного управління пристроєм. Між пневматичними входами 3 пневмоманжети 7 і виходами пневмопроводів 4 встановлені індивідуальні регулятори 6 витрат робочого середовища, які дозволяють індивідуально регулювати швидкість розповсюдження робочого середовища у пневмоманжеті 7. Пристрій для пневмомасажу використовують таким чином. Пневмоманжету 7 вільною стороною з допомогою фіксатора 1 закріплюють на тілі пацієнта у необхідному місці. Це може бути р ука чи нога. Далі закріплюють навколо кінцівки еластичні фіксаторирегулятори 2. Потім з допомогою пневмопроводів 4 сполучають входи індивідуальних регуляторів 6 витрат робочого середовища пневмокомпресор 8 та електрино керований пневморозподілювач 9 з електричними виходами блока 10 електронного управління пристроєм. При подачі робочого середовища, наприклад стисненого повітря, у пневмоманжету 7, стиснене повітря буде концентруватися у перший області між фіксатором 1 і першим еластичним фіксато 4 ром-регулятором 2. Коли тиск стисненого повітря досягне величини, здатної перемогти зусилля натяжіння еластичного фіксатора-регулятора 2, стиснене повітря перетікає у наступний відсік, який знаходиться між сусідніми еластичними фіксаторами-регуляторами 2. Далі процес повторюється до тих пір, поки стиснене повітря не пройде по всій пневмоманжеті, а потім вийде в атмосферу через протилежний штуцер 3. Блок 10 електронного управління через електроннокерований пневморозподілювач 9 дозволяє створити кілька видів розповсюдження масажної хвилі: від стопи до стегна, від стегна до стопи, від стопи до стегна з наступним розповсюдженням від стегна до стопи (двонаправлено). В залежності від медичної необхідності регулюють індивідуальні регулятори 6 витрат робочого середовища, розташовані на входа х у пневмоманжету 7 на штуцерах 3, що дозволяє у широких межах регулювати швидкість направлення масажної хвилі у різних напрямках. Таким чином відбувається стимуляція кровота лімфотоку при різних патологіях. Пристрій дозволяє регулювати у широкому діапазоні зусилля тиску на тканини пацієнта, швидкість розповсюдження масажної хвилі, виконувати пневмомасаж як в прямому, так і в зворотному напрямках, причому все це можна робити при необхідності впродовж однієї процедури. Пристрій можна застосовувати для пневмомасажу як верхніх, так і нижніх кінцівок, а також спини та живота. Вирішення, що пропонується, суттєво розширює функціональні можливості пристрою. Пристрій надійний в експлуатації і зручний в обслуговуванні. Конструктивно простий у виготовленні. Пристрій авторами виготовлений, випробуваний з позитивними результатами. 5 Комп’ютерна в ерстка C.Литв иненко 35949 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
