Пристрій для пневмомасажу

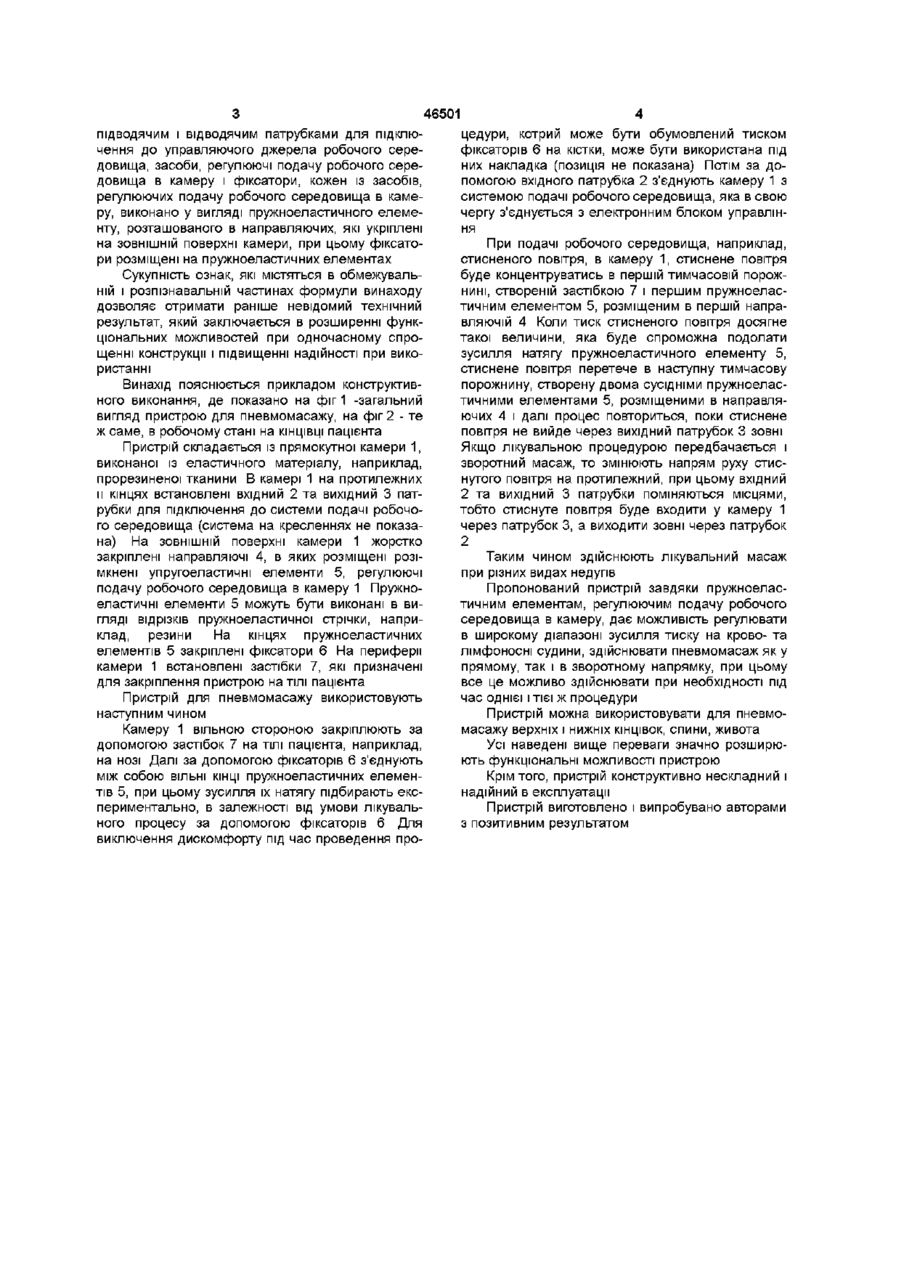

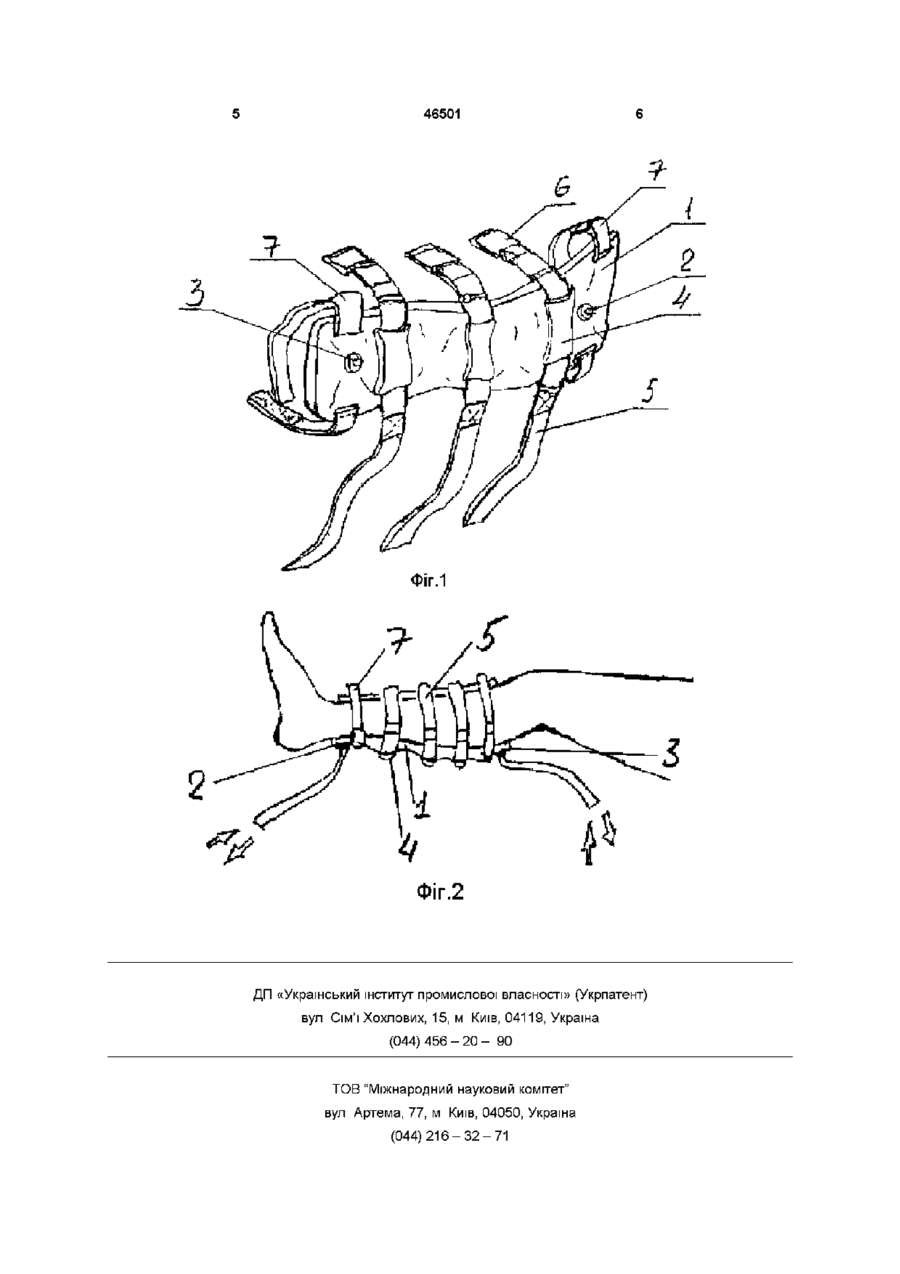

Пристрій для пневмомасажу, який має камеру з вхідним і вихідним патрубками для підключення до системи подачі робочого середовища, засоби, які регулюють подачу робочого середовища в камеру, і фіксатори, який відрізняється тим, що засоби, які регулюють подачу робочого середовища в камеру, виконані у вигляді пружноеластичних елементів, розміщених на ЗОВНІШНІЙ поверхні камери в закріплених на ній напрямних, при цьому фіксатори розміщені на пружноеластичних елементах Винахід відноситься до медичної техніки, а саме, до пристроїв для стимуляції крово- та лімфообіпв людини і може бути використаний для лікування різних видів захворювань, особливо серцево-судинної недостатності В сучасній медицині уже ВІДОМІ пристрої, призначені для стимулювання кровообігу шляхом короткочасового пневмомасажу нижніх КІНЦІВОК пацієнта в заданому режимі Відомий, наприклад, автоматичний пневмома го середовища в камеру, виконані у вигляді постійних магнітів, закріплених рядами на внутрішніх стінках камери і орієнтованих різноіменними полюсами назустріч один одному, при цьому напруженість постійних магнітів вибрана спадаючою від підводячого патрубка до відводячого (Див А с СРСР, №1404076, А61Н7/00, 1986г) При подачі робочого середовища в камеру ПОСТІЙНІ магніти по мірі підвищення тиску в ній поступово розмикаються і, таким чином, забезпечується сажер, призначений для однонаправлений масаж КІНЦІВКИ масажу КІНЦІВОК, ЯКИЙ представляє собою замкнуту багатосекційну манжету в вигляді чобота чи рукава, кожна секція якого зв'язана з джерелом стислого повітря При цьому тривалість подання повітря в кожну секцію регулюється електронним блоком програмного управління в залежності від и об'єму і, таким чином, забезпечується рівномірний масаж КІНЦІВОК пацієнта (див Патент РФ №2020913, А61Н9/00, 1992р) Недостаток відомого пристрою в тому, що він має замкнуту багатосекційну манжету, яка обмежує його функціональні можливості, його неможливо використовувати для масажу спини чи живота Крім того, автоматичний пневмомасажер відносно складний у використанні, так як потребує управління окремо кожною секцією Найбільш близьким аналогом по технічній суті і здобутому результату є пристрій для масажу КІНЦІВОК, який містить розімкнуту односекційну камеру в вигляді манжети з вхідним та вихідним патрубками для підключення до системи подачі робочого середовища і елементи, регулюючі подачу робочо Істотним недоліком відомого пристрою є те, що він не забезпечує, у випадку необхідності, можливість регулювання параметрів масажної хвилі як по величині зусилля, так і по напрямку Це обумовлено тим, що ПОСТІЙНІ магніти можуть забезпечити тільки односпрямовану масажну хвилю із заданим зусиллям, яке буде відповідати величині напруженості магнітного поля А цей недолік значно звужує функціональні можливості відомого пристрою Окрім того, приспи для масажу КІНЦІВОК конструктивно складний Важливо також ВІДМІТИТИ, ЩО при його використанні пацієнт буде знаходитись під дією штучно наведеного магнітного поля, що може погано подіяти на його здоров'я Завданням технічного рішення, що заявляється, є розширення функціональних можливостей, а також спрощення конструкції і підвищення надійності його експлуатації Поставлене завдання досягається тим, що в пристрої для пневмомасажу, який містить камеру з О ю (О 46501 підводячим і відводячим патрубками для підключення до управляючого джерела робочого середовища, засоби, регулюючі подачу робочого середовища в камеру і фіксатори, кожен із засобів, регулюючих подачу робочого середовища в камеру, виконано у вигляді пружноеластичного елементу, розташованого в направляючих, які укріплені на ЗОВНІШНІЙ поверхні камери, при цьому фіксатори розміщені на пружноеластичних елементах Сукупність ознак, які містяться в обмежувальній і розпізнавальній частинах формули винаходу дозволяє отримати раніше невідомий технічний результат, який заключається в розширенні функціональних можливостей при одночасному спрощенні конструкції і підвищенні надійності при використанні Винахід пояснюється прикладом конструктивного виконання, де показано на фіг 1 -загальний вигляд пристрою для пневмомасажу, на фіг 2 - те ж саме, в робочому стані на КІНЦІВЦІ пацієнта Пристрій складається із прямокутної камери 1, виконаної із еластичного матеріалу, наприклад, прорезиненої тканини В камері 1 на протилежних и кінцях встановлені вхідний 2 та вихідний 3 патрубки для підключення до системи подачі робочого середовища (система на кресленнях не показана) На ЗОВНІШНІЙ поверхні камери 1 жорстко закріплені направляючі 4, в яких розміщені розімкнені упругоеластичні елементи 5, регулюючі подачу робочого середовища в камеру 1 Пружноеластичні елементи 5 можуть бути виконані в вигляді відрізків пружноеластичної стрічки, наприклад, резини На кінцях пружноеластичних елементів 5 закріплені фіксатори 6 На периферії камери 1 встановлені застібки 7, які призначені для закріплення пристрою на ТІЛІ пацієнта Пристрій для пневмомасажу використовують наступним чином Камеру 1 вільною стороною закріплюють за допомогою застібок 7 на ТІЛІ пацієнта, наприклад, на нозі Далі за допомогою фіксаторів 6 з'єднують між собою ВІЛЬНІ КІНЦІ пружноеластичних елементів 5, при цьому зусилля їх натягу підбирають експериментально, в залежності від умови лікувального процесу за допомогою фіксаторів 6 Для виключення дискомфорту під час проведення про цедури, котрий може бути обумовлений тиском фіксаторів 6 на кістки, може бути використана під них накладка (позиція не показана) Потім за допомогою вхідного патрубка 2 з'єднують камеру 1 з системою подачі робочого середовища, яка в свою чергу з'єднується з електронним блоком управління При подачі робочого середовища, наприклад, стисненого повітря, в камеру 1, стиснене повітря буде концентруватись в першій тимчасовій порожнині, створеній застібкою 7 і першим пружноеластичним елементом 5, розміщеним в першій направляючій 4 Коли тиск стисненого повітря досягне такої величини, яка буде спроможна подолати зусилля натягу пружноеластичного елементу 5, стиснене повітря перетече в наступну тимчасову порожнину, створену двома сусідніми пружноеластичними елементами 5, розміщеними в направляючих 4 і далі процес повториться, поки стиснене повітря не вийде через вихідний патрубок 3 зовні Якщо лікувальною процедурою передбачається і зворотний масаж, то змінюють напрям руху стиснутого повітря на протилежний, при цьому вхідний 2 та вихідний 3 патрубки поміняються місцями, тобто стиснуте повітря буде входити у камеру 1 через патрубок 3, а виходити зовні через патрубок 2 Таким чином здійснюють лікувальний масаж при різних видах недупв Пропонований пристрій завдяки пружноеластичним елементам, регулюючим подачу робочого середовища в камеру, дає можливість регулювати в широкому діапазоні зусилля тиску на крово- та лімфоносні судини, здійснювати пневмомасаж як у прямому, так і в зворотному напрямку, при цьому все це можливо здійснювати при необхідності під час однієї і тієї ж процедури Пристрій можна використовувати для пневмомасажу верхніх і нижніх КІНЦІВОК, спини, живота Усі наведені вище переваги значно розширюють функціональні можливості пристрою Крім того, пристрій конструктивно нескладний і надійний в експлуатації Пристрій виготовлено і випробувано авторами 3 позитивним результатом 46501 ФІГ.1 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
