Пристрій для пневмомасажу

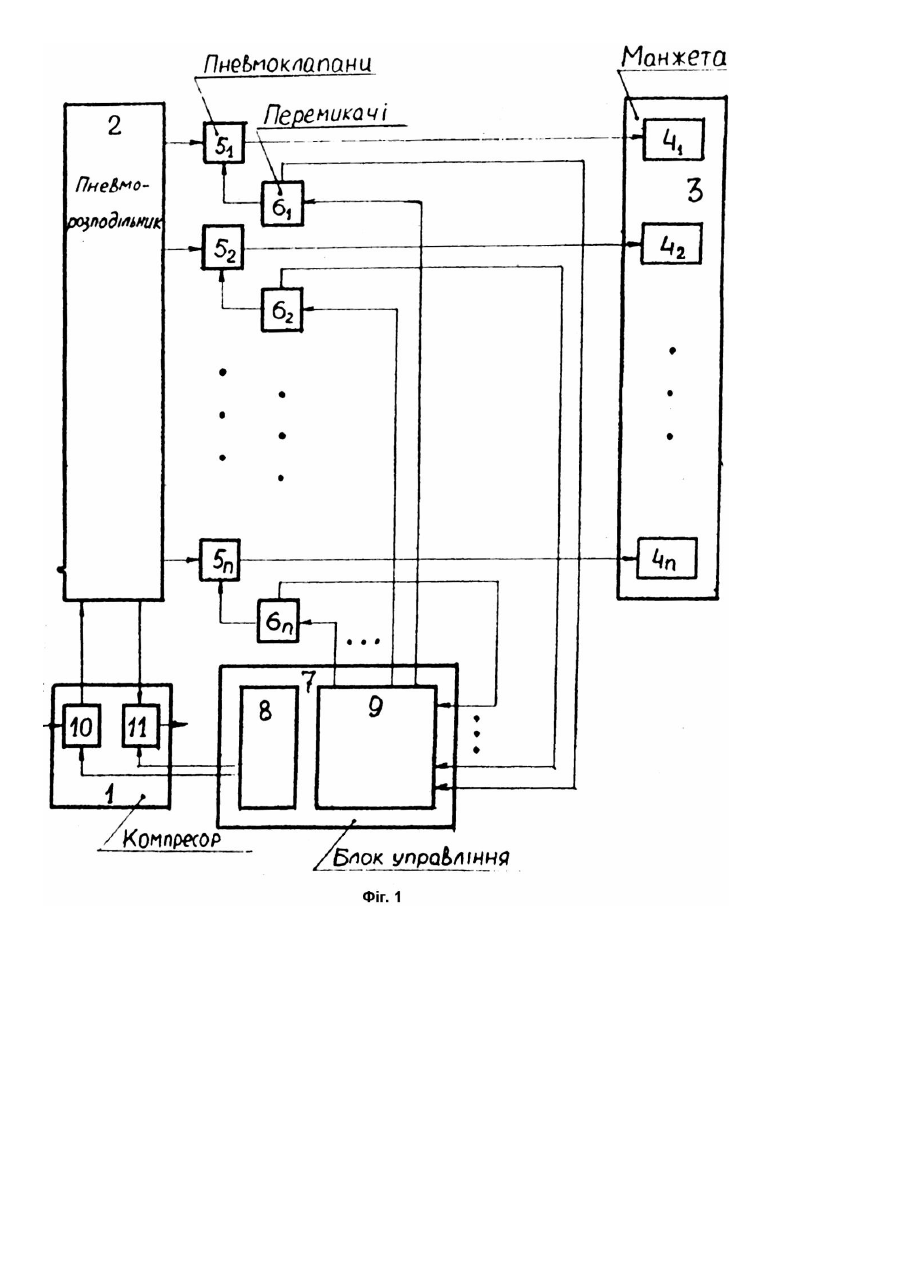

Пристрій належить до медичної техніки, зокрема, до фізіотерапевтичних пристроїв до пневматичного масажу, і може бути використаний в фізіотерапії для лікування лімфатичних набряків кінцівок, запобігання утворенню тромбів, профілактики венозної недостатності, реабілітації м'язів та зв'язок після гіпсових пов'язок та шин, а також в спорті для реабілітації організму після важких фізичних навантажень. Відомі пристрої для пневмомасажу, з яких найбільш близьким по технічній суті до винаходу є пристрій для пневмомасажу (Патент України №6485, кл. A61H9/00, від 11.06.93), який містить компресор з нагнітаючим та розріджуючим (відсмоктуючим) виводами, пневморозподільник, секціонований виконавчий орган, пневмоклапани за кількістю секцій виконавчого органу та блок управління, в склад якого входять вузол управління згаданими пневмоклапанами та вузол управління компресором, підключений виходом до управляючого входу компресора. Кожний із пневмоклапанів з'єднаний виходом з відповідною секцією виконавчого органу, а пневмовходом - з відповідним виходом пневморозподільника, нагнітаючий та розріджуючий входи якого з'єднані з відповідними виходами компресора. Цей пристрій дозволяє здійснювати масаж шляхом регулювання тиску в секціях виконавчого органу таким чином, що масажна хвиля поширюється уздовж оброблюваної ділянки в ритмі, синхронному з фізіологічним ритмом пацієнта (пульс, дихання), що цілюще впливає на роботу кровоносної та лімфатичної систем, на серцеву та респіраторну діяльність. Проте в неординарних випадках, коли механічний вплив на деякі ділянки тіла протипоказані, доводиться деякі секції виконавчого органу від'єднувати від пристрою, виводячи згадані ділянки з поля впливу. При цьому пристрій протягом деякого часу, який передбачений для зміни тиску в згаданій секції, працює вхолосту, і ритм впливу на організм пацієнта порушується, що знижує ефективність лікування, а в деяких випадках може привести до небажаних наслідків. Задачею винаходу є підвищення ефективності лікування, розширення лікувальних можливостей пристрою шляхом підтримання встановленого ритму поширення масажної хвилі при виключенні деяких ділянок області обробки із поля впливу. Поставлена задача вирішується тим, що в пристрій для пневмомасажу, який містить компресор з нагнітаючим та розріджуючим виводами, пневморозподільник, секціонований виконавчий орган, пневмоклапани за кількістю секцій виконавчого органу та блок управління, в склад якого входять вузол управління згаданими пневмоклапанами та вузол управління компресором, підключений виходом до управляючого входу компресора, кожний із пневмоклапанів з'єднаний виходом з відповідною секцією виконавчого органу, а пневмовходом - з відповідним виходом пневморозподільника, нагнітаючий та розріджуючий входи якого з'єднані з відповідними виводами компресора, згідно винаходу, введені перемикачі за кількістю секцій виконавчого органу, кожний з яких з'єднаний входом з відповідним виходом вузла управління пневмоклапанами, першим виходом - з управляючим входом відповідного пневмоклапана, а другим виходом - з відповідним входом вузла управління пневмоклапанами. Крім того, в пристрої вузол управління пневмоклапанами містить генератор тактових імпульсів і генератор імпульсів підвищеної частоти, перший та другий мультиплексори, лічильник і дешифратор, причому перший мультиплексор з'єднаний інформаційними входами, які є входами вузла управління пневмоклапанами, з другими входами відповідних перемикачів, а виходом - з управляючим входом другого мультиплексора, інформаційні входи якого підключені до виходів відповідно генератора тактових імпульсів і генератора імпульсів підвищеної частоти, вихід другого мультиплексора підключений до лічильного входу лічильника, виходи якого з'єднані з адресними входами першого мультиплексора та адресними входами дешифратора, ви ходи якого, які є виходами вузла управління пневмоклапанами, підключені до входів відповідних перемикачів. Таке схемне вирішення пристрою для пневмомасажу, завдяки введенню в нього перемикачів, з'єднаних з іншими елементами згаданим чином, забезпечує зворотній зв'язок між ділянками області обробки та блоком управління і дає можливість виключити, при необхідності, окремі ділянки з поля впливу, не порушуючи при цьому встановленого ритму поширення масажної хвилі, що розширює лікувальні можливості пристрою, дозволяючи ефективно використовувати його в неординарних випадках. Виконання вузла управління пневмоклапанами згаданим чином є одним з можливих варіантів, що забезпечують виключення окремих ділянок, зафіксованих з допомогою певним чином встановлених перемикачів, з поля впливу без порушення встановленого ритму поширення масажної хвилі. Це досягається шляхом багатократного зменшення, у порівнянні з тактовим, часу дії управляючого сигналу, що обслуговує пневмоклапан, який з'єднаний з відповідною секцією виконавчого органу. Винахід пояснюється кресленнями. На фіг.1 показана блок-схема пристрою для пневмомасажу; на фіг.2 - функціональна схема вузла управління пневмоклапанами. Пристрій для пневмомасажу містить компресор 1 з нагнітаючим та розріджуючим виводами, пневморозподільник 2, секціонований виконавчий орган 3, який складається з n герметизованих секцій 41...4n, розмір, форма та кількість n яких визначається його конкретним призначенням. Виконавчим органом може бути секціонована манжета, секціонований масажний килимок, набір присосок і т.п. В склад пристрою входять також електрокеровані двоходові пневмоклапани 51...5n, перемикачі 61...6n та блок 7 управління, який містить вузол 8 управління компресором 1 та вузол 9 управління пневмоклапанами 51...5n. Блок 7 управління являє собою програмоване джерело електричних імпульсів, встановлювана тривалість, частота, інтенсивність, полярність та час генерації яких задають режим масажу та тривалість процедури. Кількість пневмоклапанів 51...5n та кількість перемикачів 61...6n відповідає кількості 41...4n виконавчого органу 3. Кожний із пневмоклапанів 51...5n з допомогою повітропровода з'єднаний виходом з відповідною секцією 4 1...4n виконавчого органу 3, а пневмовходом - з відповідним виходом пневморозподільника 2. Нагнітаючий та розріджуючий входи пневморозподільника 2 з'єднані з відповідними виводами компресора 1. Управляючий вхід компресора 1 з'єднаний з виходом вузла 8 управління компресором. Компресор 1 містить встановлені на його виході триходові електрокеровані пневмоклапани, вихід одного 10 з яких є нагнітаючим виводом компресора 1, а вхід другого 11 - ого розріджуючим (відсмоктуючим) виводом. Управляючі входи пневмоклапанів 10, 11 з'єднані з виходом вузла 8 управління компресором 1. Кожний з перемикачів 61...6n з'єднаний входом з відповідним виходом вузла 9 управління пневмоклапанами, першим виходом - з управляючим входом відповідного пневмоклапана 51...5n і другим виходом - з відповідним входом вузла 9 управління пневмоклапанами. Вузол 8 управління компресором, так само як і вузол 9 управління пневмоклапанами, може бути виконаний на базі програмованого мікропроцесора. Один з можливих варіантів виконання вузла 9 управління пневмоклапанами поданий на фіг.2. Він містить генератор 12 тактових імпульсів (ГТІ) і генератор 13 імпульсів підвищеної частоти, перший 14 та другий 15 мультиплексори, лічильник 16 і дешифратор 17. Інформаційні входи I1...I n першого мультиплексора 14 є входами вузла 9 управління пневмоклапанами і з'єднані з другими виходами відповідних перемикачів 61...6n. Вихід першого мультиплексора 14 підключений до адресного входу S0 другого мультиплексора 15, інформаційні входи I1, I2 якого з'єднані з виходами відповідно ГТІ 12 і генератора 13 імпульсів підвищеної частоти. Вихід другого мультиплексора 15 підключений до лічильного входу C лічильника 16, виходи Q0...Q k якого з'єднані з адресними входами S0...S k першого мультиплексора 14 та адресними входами A0...Ak деши фратора 17. Виходи D1...Dn дешифратора 17 є виходами вузла 9 управління пневмоклапанами 51...5n, який входить в склад блока 7 управління, і підключені до входів відповідних перемикачів 61...6n. Лічильник 16 може бути з попередньою установкою початку відліку та з реверсом, тобто можливістю здійснювати відлік в зворотному порядку. Функціонує пристрій слідуючим чином. Блок 7 управління виробляє електричні сигнали, які поступають з вихода вузла 8 управління на вхід компресора 1 і з виходів вузла 9 управління на входи перемикачів 61...6n. Під впливом електричних сигналів, що поступають з виходу вузла 8, компресор 1 з допомогою електрокерованих пневмоклапанів 10, 11 в установленому ритмі та з установленою інтенсивністю через пневморозподільник 2 нагнітає та відсмоктує повітря в повітропроводах, які з'єднують виходи пневморозподільника 2 з допомогою клапанів S1...S n з входами секцій 41...4n виконавчого органу 3. Під впливом електричних сигналів, що поступають з виходів вузла 9 управління пневмоклапанами через відкриті перемикачі 61...6n на управляючі входи пневмоклапанів 51...5n, останні відкриваються і закриваються в порядку, що задається блоком 7 управління, підключаючи або відсікаючи секції 41...4n від пневморозподільника 2, у виконавчому органі 3 виникає масажна хвиля, напрямок, ритм і інтенсивність якої задає блок 7 управління. Якщо всі перемикачі 61...6n встановлені в робоче положення, то на всіх входах вузла 9 управління пневмоклапанами установлюються дозволяючі сигнали, на всіх виходах вузлів 9 послідовно з'я вляються управляючі імпульси, які проходять через відкриті перемикачі 61...6n на управляючі входи пневмоклапанів 51...5n, приводячи послідовно в дію всі без виключення секції 41...4n виконавчого органу 3. Якщо ж виникає необхідність вивести яку-небудь ділянку з поля впливу масажної хвилі, тобто відключити відповідну секцію, наприклад 42, виконавчого органу 3, не порушуючи ритму масажу, то перемикач 62, установлюють в не робоче положення, при якому на його першому виході з'являється сигнал, який закриває пневмокпапан 5 2, відсікаючи секцію 42 від пневморозподільника. В цей же час на другому ви ході перемикача 62, а значить і на відповідному вході вузла 9 управління, установлюється забороняючий сигнал, в результаті чого при послідовній появі управляючих імпульсів на виходах вузла 9 вихід, який обслуговує секцію 42, що відсікається, пропускається без порушення заданого ритму масажу. Конкретно це може бути реалізовано наступним чином. Якщо один з перемикачів, наприклад 62, знаходиться в неробочому положенні, а решта - в робочому, на інформаційному вході I 2 мультиплексора 14 установлюється забороняючий сигнал (високий рівень напруги), а на решті входа х - дозволяючі сигнали (низький рівень напруги). При робочому стані лічильника 16 (високий потенціал на вході R) він починає відлік імпульсів, які поступають на його вхі д C з виходу мультиплексора 15. На адресні входи S0...S k мультиплексора 14 поступають з виходу лічильника 16 двійкові коди послідовного ряду чисел, які змінюються з частотою, яка задається ГТІ 12 і обумовлена вимогами режиму масажу. Частота ГТІ 12 задає ритм масажної хвилі і знаходиться звичайно в межах (0,2 - 1)Гц. Коли на вихід мультиплексора 14, а значить на адресний вхід S0 мультиплексора 15, поступає дозволяючий сигнал, то тактові імпульси ГТІ 12 проходять з інформаційного входу I1, м ультиплексора 15 на його вихід і потім на лічильний вхід лічильника 16. Двійкові коди послідовного ряду чисел з ви ходу лічильника 16 поступають на адресні входи мультиплексора 14 і дешифратора 17. При низькому потенціалі на вході CS дешифратор 17 активізує один з виходів D1...Dn, код адреси якого встановлений на його адрес них входа х A0 ...Ak. Коли на виході лічильника 16 з'являється код адреси, відповідний номеру перемикача 62, встановленого в неробочий режим, на виході мультиплексора 14 з'являється забороняючий сигнал і на адресних входа х мультиплексора 15 встановлюється код, при якому на його вихід з входу I 2 проходять імпульси генератора 13 підвищеної частоти, яка в багато разів перевищує частоту ГТІ 12, настільки, щоб тривалість імпульсу не впливала на загальний ритм масажу. Наприклад, якщо частота генератора 13 імпульсів більше 100Гц, то час дії управляючого сигналу, тобто час впливу, складає
