Радіальне контактне ущільнення
Формула / Реферат
Радіальне контактне ущільнення, що містить корпус з розміщеним у ньому ущільнювальним елементом у вигляді сегментного графітового кільця, охопленого зовні кільцевою пружиною і контактуючим з рухомим металевим кільцем, яке відрізняється тим, що містить обойму з розташованим у ній графітовим кільцем, зафіксованим стопором у стакані, в якому розміщена пружина, при цьому стакан зафіксований в обоймі, а обойма виконана з канавкою і захватами, в яких жорстко закріплене фіксуюче кільце своїми виступами.
Текст

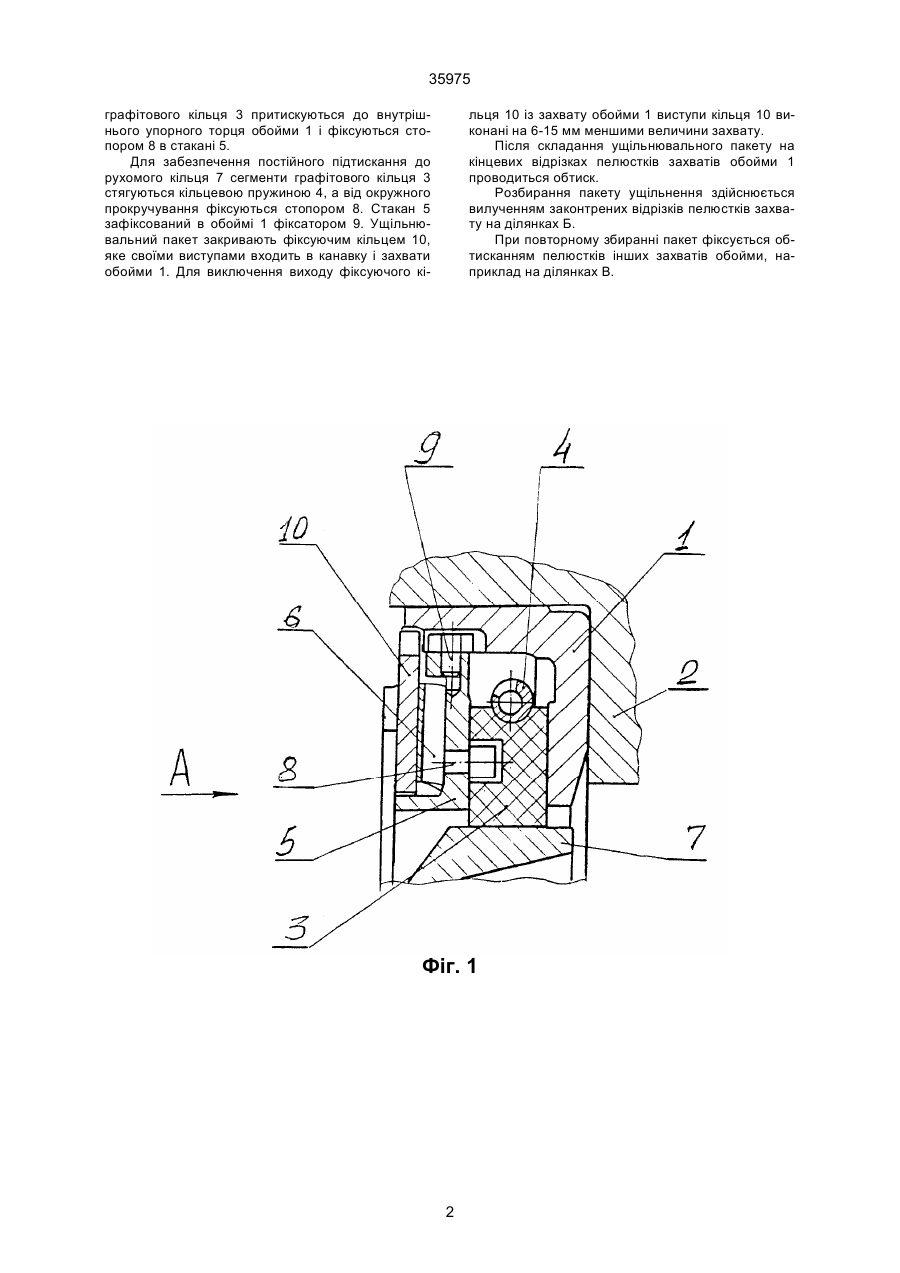

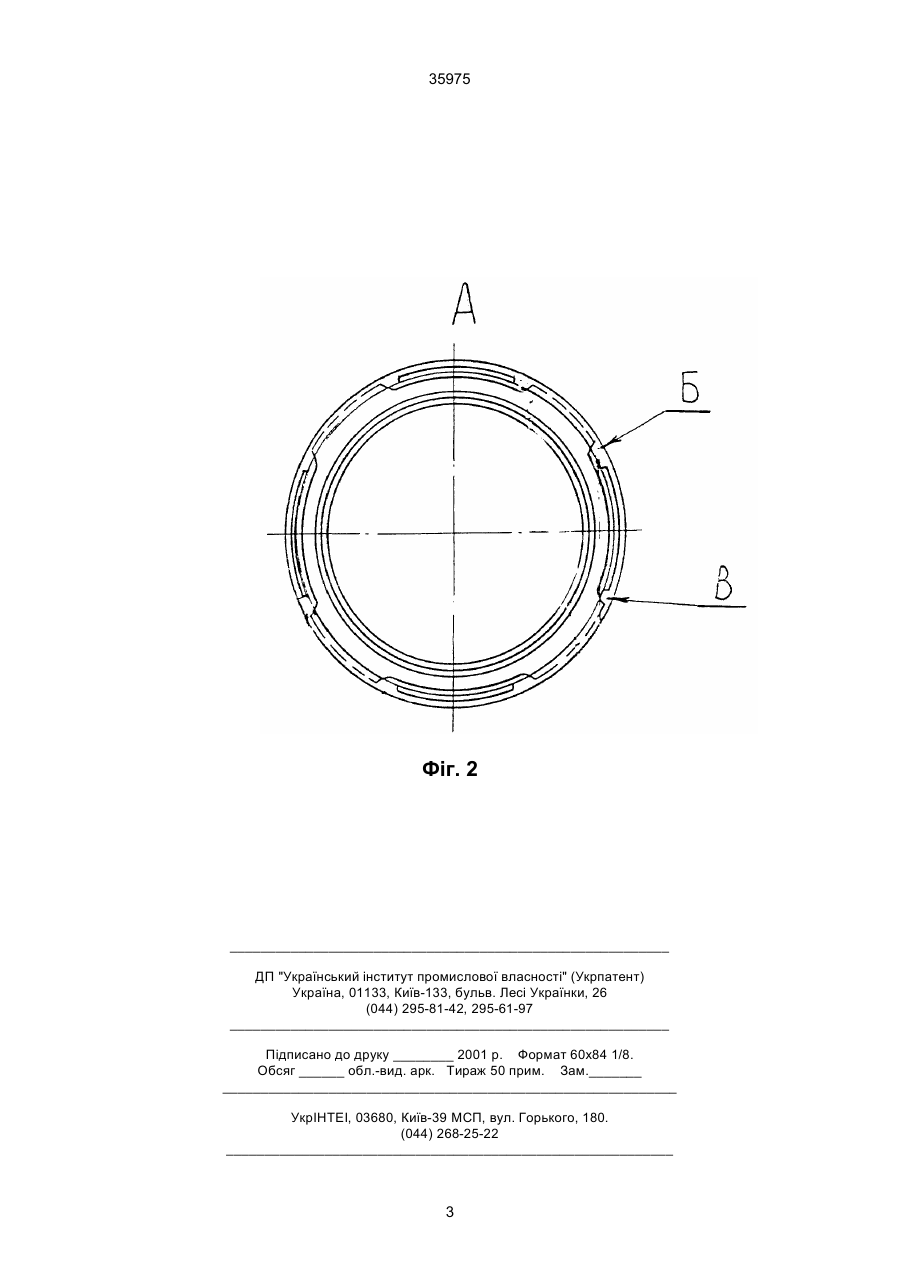

Радіальне контактне ущільнення, яке містить корпус з розміщеним у ньому ущільнювальним 35975 графітового кільця 3 притискуються до внутрішнього упорного торця обойми 1 і фіксуються стопором 8 в стакані 5. Для забезпечення постійного підтискання до рухомого кільця 7 сегменти графітового кільця 3 стягуються кільцевою пружиною 4, а від окружного прокручування фіксуються стопором 8. Стакан 5 зафіксований в обоймі 1 фіксатором 9. Ущільнювальний пакет закривають фіксуючим кільцем 10, яке своїми виступами входить в канавку і захвати обойми 1. Для виключення виходу фіксуючого кі льця 10 із захвату обойми 1 виступи кільця 10 виконані на 6-15 мм меншими величини захвату. Після складання ущільнювального пакету на кінцевих відрізках пелюстків захватів обойми 1 проводиться обтиск. Розбирання пакету ущільнення здійснюється вилученням законтрених відрізків пелюстків захвату на ділянках Б. При повторному збиранні пакет фіксується обтисканням пелюстків інших захватів обойми, наприклад на ділянках В. Фіг. 1 2 35975 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюRadial contact gasket
Автори англійськоюTaran Oleksandr Ivanovych
Назва патенту російськоюРадиальное контактное уплотнение
Автори російськоюТаран Александр Иванович
МПК / Мітки
МПК: F16J 15/34
Мітки: ущільнення, контактне, радіальне
