Ущільнення штока

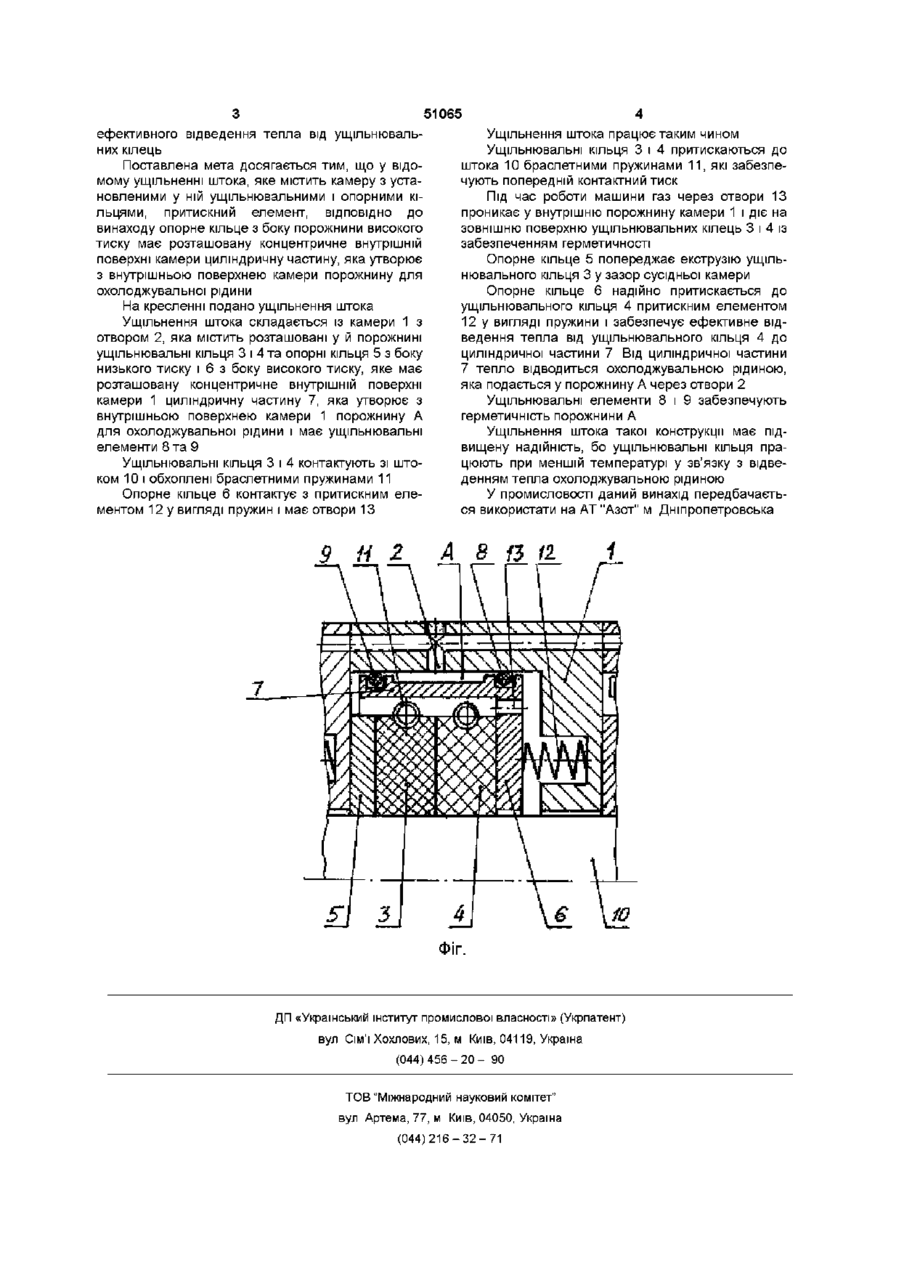

Ущільнення штока, що містить камеру з установленими у ній ущільнювальними і опорними кільцями, притискний елемент, яке відрізняється тим, що опорне кільце з боку високого тиску має розташовану концентрично внутрішній поверхні камери циліндричну частину, яка утворює з внутрішньою поверхнею камери порожнину для охолоджувальної рідини ситься незадовільне відведення тепла дисками від ущільнювального елемента, що пов'язане з наявністю радіально - кільцевих прорізей, які розривають тепловий потік і останній передається тільки через незначний переріз гнучких елементів, які утворюють радіально - кільцеві прорізи Найбільш близьким по технічній сутності та досягненням результатам до запропонованого винаходу є ущільнення штока, яке містить камеру з установленими у ній ущільнювальними і опорними кільцями, притискним елементом у вигляді сегментного кільця, яке контактує з опорним кільцем з боку порожнини високого тиску і з розтискним елементом, причому сегментне кільце виконане у вигляді усіченої піраміди з вершиною, яка направлена у бік низького тиску з внутрішньою конічною поверхнею, вершина конуса якої спрямована також у бік зони низького тиску, на торцевій поверхні опорного кільця, яка направлена на притискний елемент, виконані радіальні пази з плоским дном, які нахилені у бік зони низького тиску та штока і контактують своїми похилими площинами з гранями сегментів, а розтискний елемент виконаний у вигляді підпружинених конічних штифтів, які контактують своїми конічними поверхнями з внутрішніми конічними поверхнями сегментів /АС СРСР № 1603111 А1 Уплотнение штока М кл F 16 J 15/16, БИ №40, 1990р Начовний І І , Муштаєв В І , Скирко В Г - прототип/ Недоліками цього ущільнення штока є низька надійність, яка обумовлена незадовільним відведенням тепла від ущільнювальних кілець та складність конструкції елементів для відведення тепла У основу винаходу поставлена мета підвищення надійності ущільнення штока штихом більш ю (О о ю 51065 ефективного відведення тепла від ущільнювальних кілець Поставлена мета досягається тим, що у відомому ущільненні штока, яке містить камеру з установленими у ній ущільнювальними і опорними кільцями, притискний елемент, ВІДПОВІДНО до винаходу опорне кільце з боку порожнини високого тиску має розташовану концентричне внутрішній поверхні камери циліндричну частину, яка утворює з внутрішньою поверхнею камери порожнину для охолоджувальної рідини На кресленні подано ущільнення штока Ущільнення штока складається із камери 1 з отвором 2, яка містить розташовані у й порожнині ущільнювальні кільця 3 і 4 та опорні кільця 5 з боку низького тиску і 6 з боку високого тиску, яке має розташовану концентричне внутрішній поверхні камери 1 циліндричну частину 7, яка утворює з внутрішньою поверхнею камери 1 порожнину А для охолоджувальної рідини і має ущільнювальні елементи 8 та 9 Ущільнювальні кільця 3 і 4 контактують зі штоком 10 і обхоплені браслетними пружинами 11 Опорне кільце 6 контактує з притискним елементом 12 у вигляді пружин і має отвори 13 Ущільнення штока працює таким чином Ущільнювальні кільця 3 і 4 притискаються до штока 10 браслетними пружинами 11, які забезпечують попередній контактний тиск Під час роботи машини газ через отвори 13 проникає у внутрішню порожнину камери 1 і діє на зовнішню поверхню ущільнювальних кілець 3 і 4 із забезпеченням герметичності Опорне кільце 5 попереджає екструзію ущільнювального кільця 3 у зазор сусідньої камери Опорне кільце 6 надійно притискається до ущільнювального кільця 4 притискним елементом 12 у вигляді пружини і забезпечує ефективне відведення тепла від ущільнювального кільця 4 до циліндричної частини 7 Від циліндричної частини 7 тепло відводиться охолоджувальною рідиною, яка подається у порожнину А через отвори 2 Ущільнювальні елементи 8 і 9 забезпечують герметичність порожнини А Ущільнення штока такої конструкції має підвищену надійність, бо ущільнювальні кільця працюють при меншій температурі у зв'язку з відведенням тепла охолоджувальною рідиною У промисловості даний винахід передбачається використати на AT "Азот" м Дніпропетровська ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
