Гідрокостюм

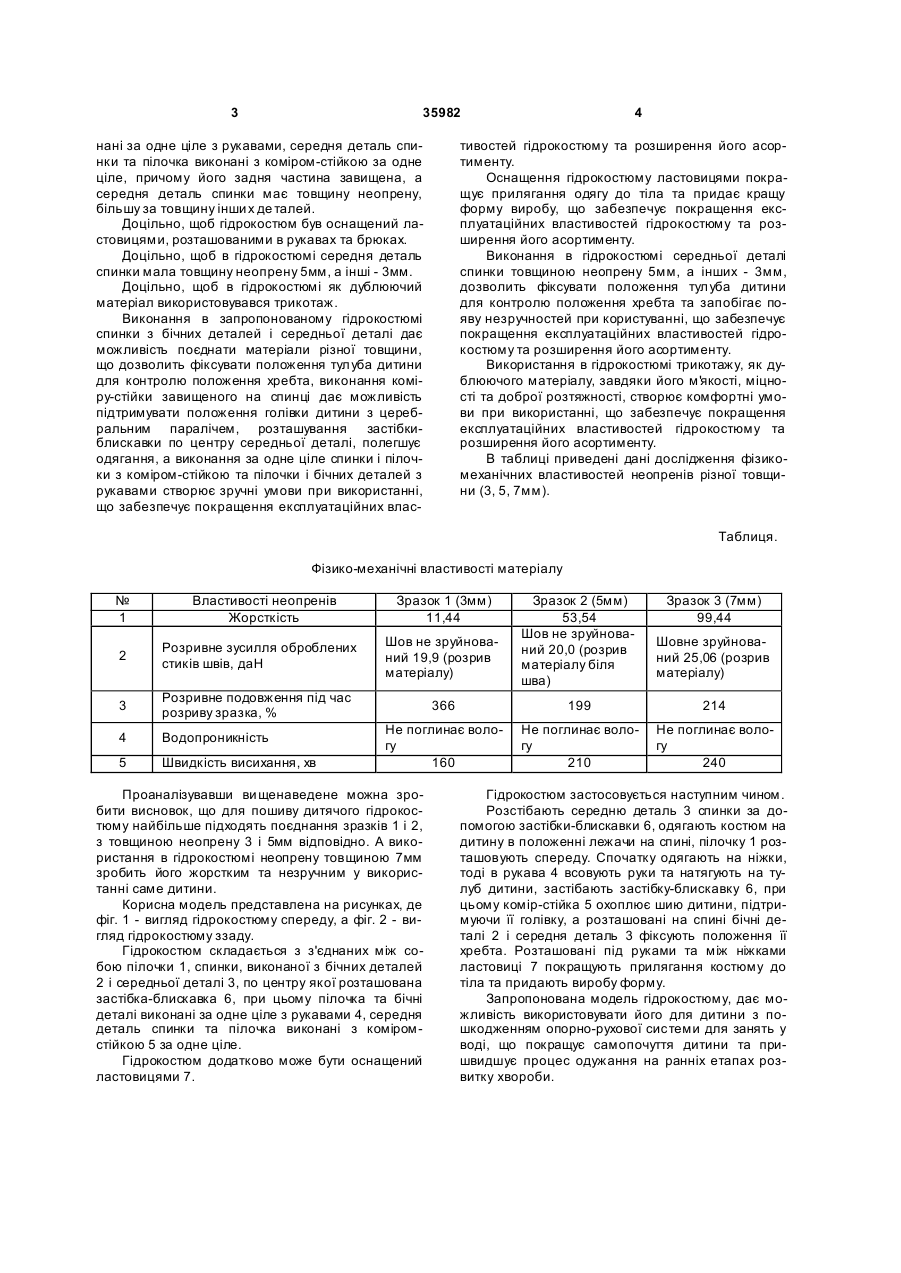

1. Гідрокостюм, виконаний багатошаровим, один шар з яких - неопрен, а внутрішній та зовнішній - дублюючий матеріал, та у вигляді монокомбінезона з укороченими рукавами та брюками, що містить з'єднані між собою пілочку, спинку і комірстійку та застібку-блискавку, який відрізняється тим, що спинка виконана з бічних деталей і середньої деталі, по центру якої розташована застібка 3 35982 нані за одне ціле з рукавами, середня деталь спинки та пілочка виконані з коміром-стійкою за одне ціле, причому його задня частина завищена, а середня деталь спинки має товщину неопрену, більшу за товщину інши х де талей. Доцільно, щоб гідрокостюм був оснащений ластовицями, розташованими в рукавах та брюках. Доцільно, щоб в гідрокостюмі середня деталь спинки мала товщину неопрену 5мм, а інші - 3мм. Доцільно, щоб в гідрокостюмі як дублюючий матеріал використовувався трикотаж. Виконання в запропонованому гідрокостюмі спинки з бічних деталей і середньої деталі дає можливість поєднати матеріали різної товщини, що дозволить фіксувати положення тулуба дитини для контролю положення хребта, виконання коміру-стійки завищеного на спинці дає можливість підтримувати положення голівки дитини з церебральним паралічем, розташування застібкиблискавки по центру середньої деталі, полегшує одягання, а виконання за одне ціле спинки і пілочки з коміром-стійкою та пілочки і бічних деталей з рукавами створює зручні умови при використанні, що забезпечує покращення експлуатаційних влас 4 тивостей гідрокостюму та розширення його асортименту. Оснащення гідрокостюму ластовицями покращує прилягання одягу до тіла та придає кращу форму виробу, що забезпечує покращення експлуатаційних властивостей гідрокостюму та розширення його асортименту. Виконання в гідрокостюмі середньої деталі спинки товщиною неопрену 5мм, а інших - 3мм, дозволить фіксувати положення тулуба дитини для контролю положення хребта та запобігає появу незручностей при користуванні, що забезпечує покращення експлуатаційних властивостей гідрокостюму та розширення його асортименту. Використання в гідрокостюмі трикотажу, як дублюючого матеріалу, завдяки його м'якості, міцності та доброї розтяжності, створює комфортні умови при використанні, що забезпечує покращення експлуатаційних властивостей гідрокостюму та розширення його асортименту. В таблиці приведені дані дослідження фізикомеханічних властивостей неопренів різної товщини (3, 5, 7мм). Таблиця. Фізико-механічні властивості матеріалу № 1 Властивості неопренів Жорсткість Зразок 1 (3мм) 11,44 Зразок 2 (5мм) 53,54 Шов не зруйнований 20,0 (розрив матеріалу біля шва) Зразок 3 (7мм) 99,44 2 Розривне зусилля оброблених стиків швів, даН Шов не зруйнований 19,9 (розрив матеріалу) 3 Розривне подовження під час розриву зразка, % 366 199 214 4 Водопроникність 5 Швидкість висихання, хв Не поглинає вологу 160 Не поглинає вологу 210 Не поглинає вологу 240 Проаналізувавши ви щенаведене можна зробити висновок, що для пошиву дитячого гідрокостюму найбільше підходять поєднання зразків 1 і 2, з товщиною неопрену 3 і 5мм відповідно. А використання в гідрокостюмі неопрену товщиною 7мм зробить його жорстким та незручним у використанні саме дитини. Корисна модель представлена на рисунках, де фіг. 1 - вигляд гідрокостюму спереду, а фіг. 2 - вигляд гідрокостюму ззаду. Гідрокостюм складається з з'єднаних між собою пілочки 1, спинки, виконаної з бічних деталей 2 і середньої деталі 3, по центру якої розташована застібка-блискавка 6, при цьому пілочка та бічні деталі виконані за одне ціле з рукавами 4, середня деталь спинки та пілочка виконані з коміромстійкою 5 за одне ціле. Гідрокостюм додатково може бути оснащений ластовицями 7. Шовне зруйнований 25,06 (розрив матеріалу) Гідрокостюм застосовується наступним чином. Розстібають середню деталь 3 спинки за допомогою застібки-блискавки 6, одягають костюм на дитину в положенні лежачи на спині, пілочку 1 розташовують спереду. Спочатку одягають на ніжки, тоді в рукава 4 всовують руки та натягують на тулуб дитини, застібають застібку-блискавку 6, при цьому комір-стійка 5 охоплює шию дитини, підтримуючи її голівку, а розташовані на спині бічні деталі 2 і середня деталь 3 фіксують положення її хребта. Розташовані під руками та між ніжками ластовиці 7 покращують прилягання костюму до тіла та придають виробу форму. Запропонована модель гідрокостюму, дає можливість використовувати його для дитини з пошкодженням опорно-рухової системи для занять у воді, що покращує самопочуття дитини та пришвидшує процес одужання на ранніх етапах розвитку хвороби. 5 Комп’ютерна в ерстка І.Скворцов а 35982 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
