Гідрокостюм водяного обігріву

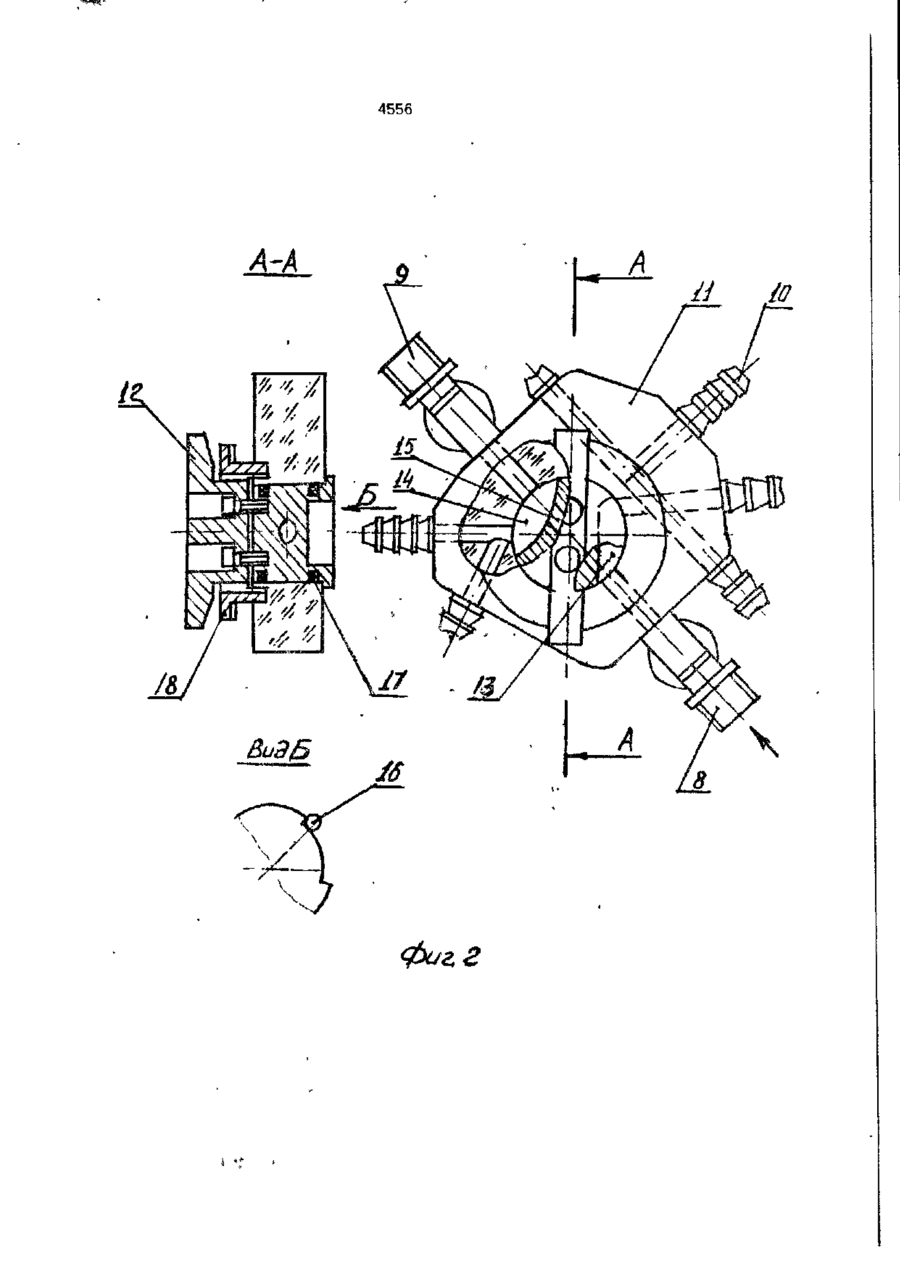

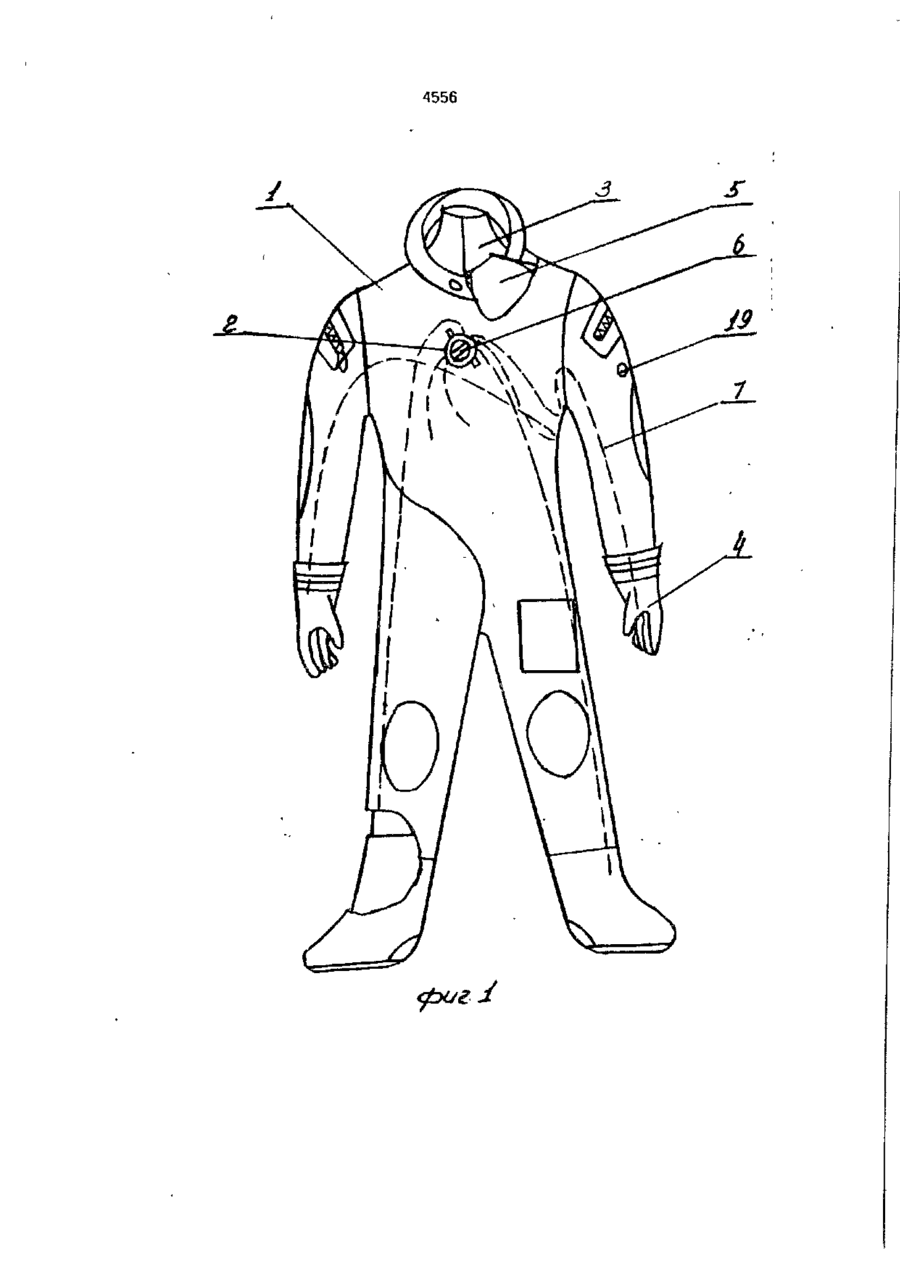

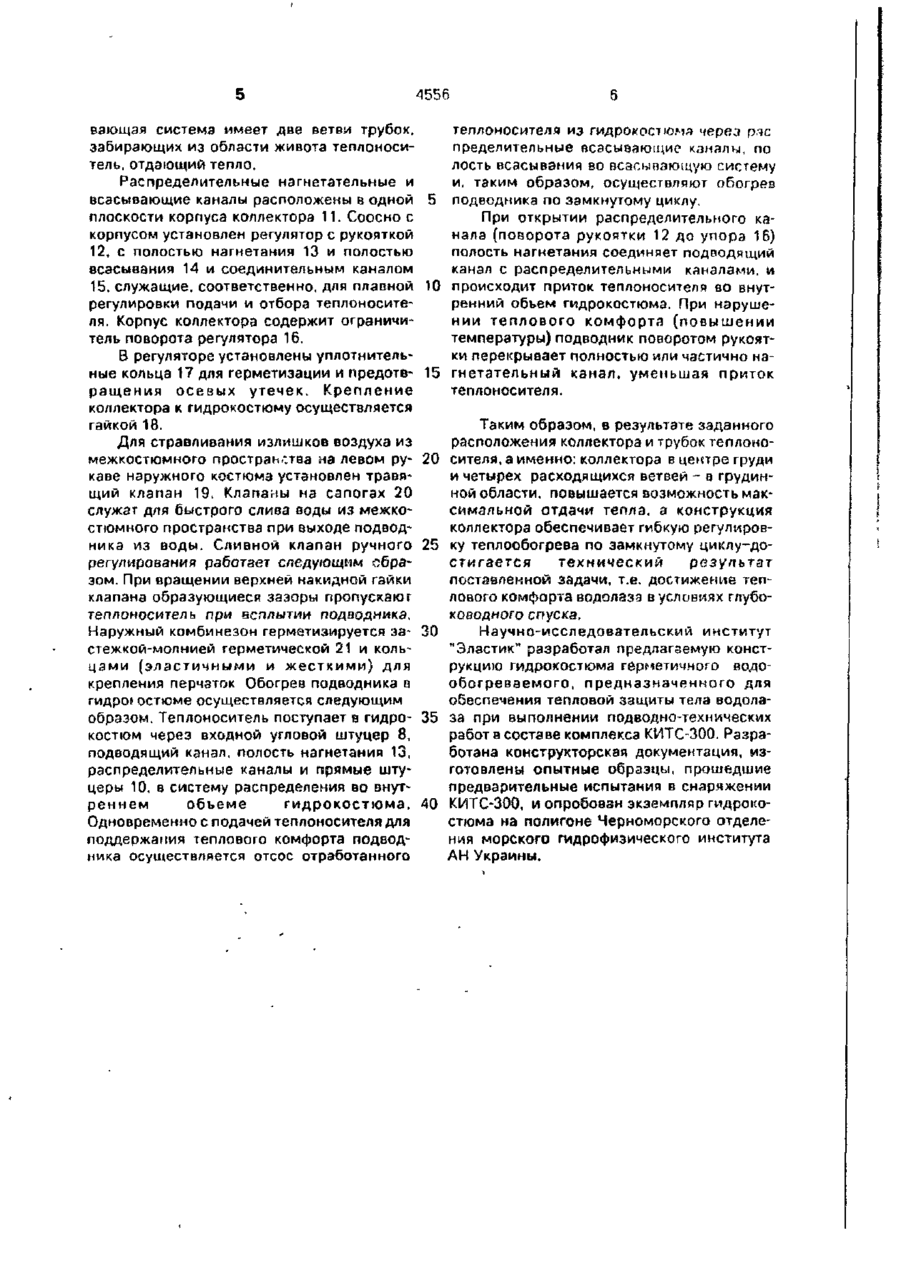

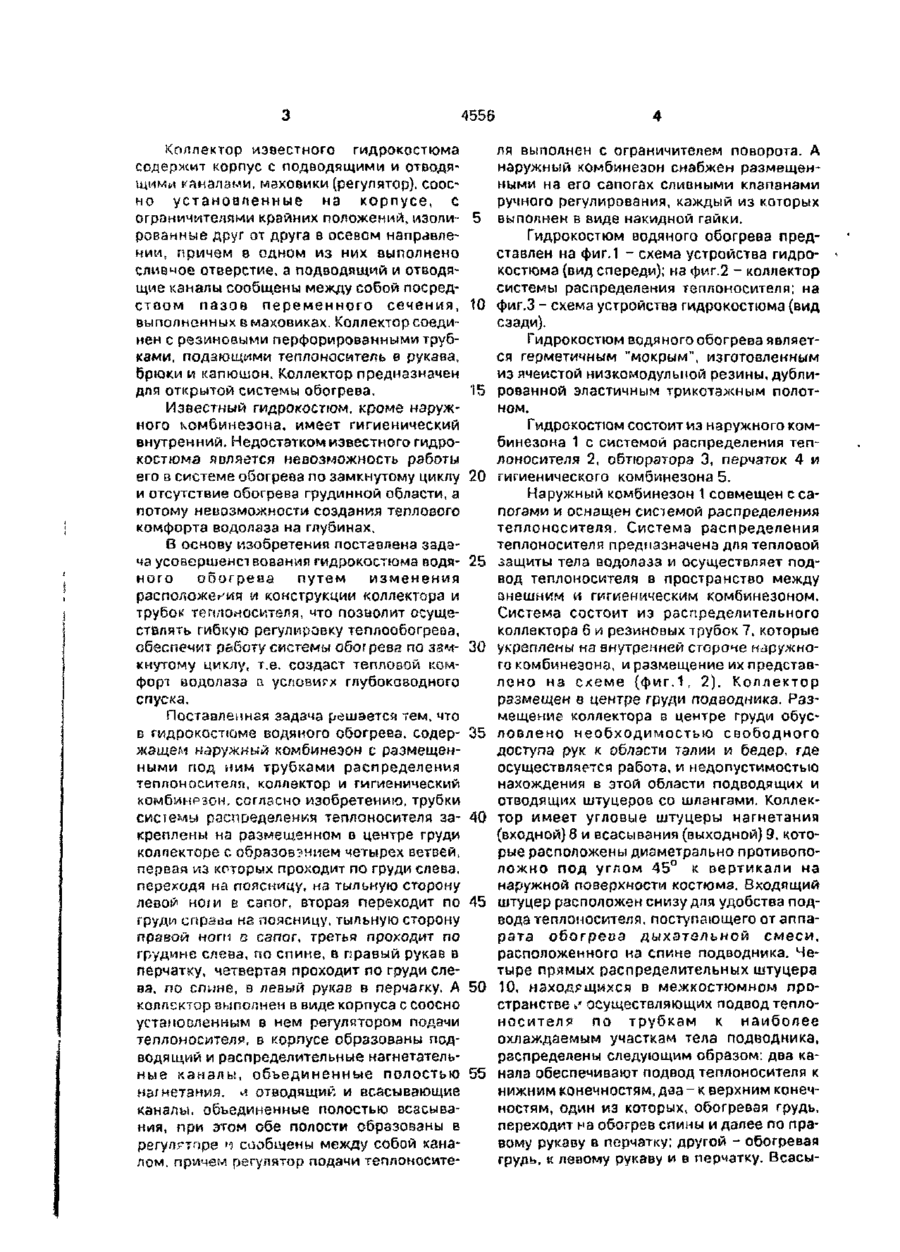

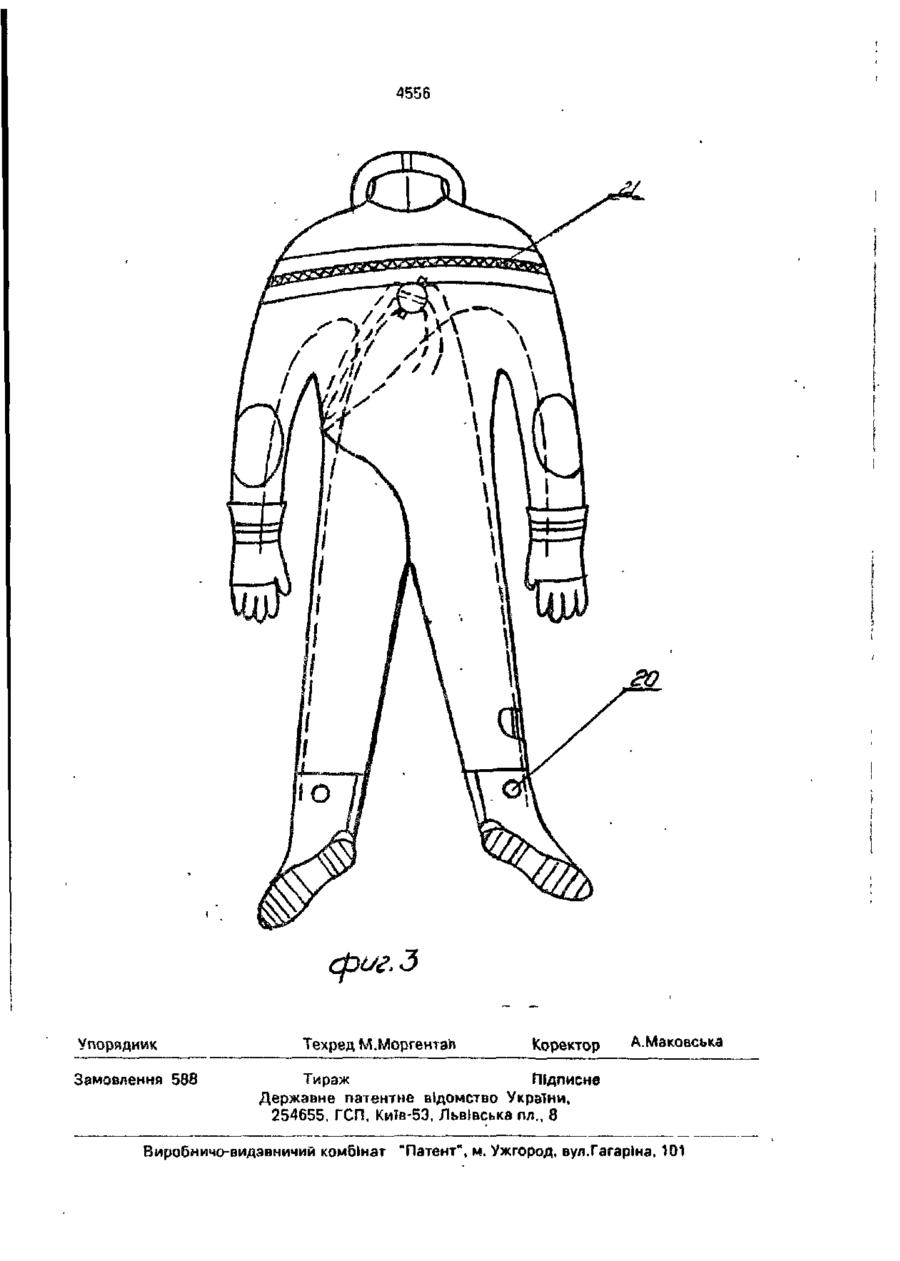

1. Гидрокостюм водяного обогрева, содержащий наружный комбинезон, размещенные под ним трубки распределений теплоносителя, коллектор и гигиенический комбинезон, о т л и ч а ю щ и й с я тем, что в нем трубки распределения теплоносителя закреплены на размещенном в центре груди коллекторе с образованием четырех ветвей, первая из которых проходит по груди слева, переходя на поясницу, на тыльную сторону левой ноги в сапог, вторая переходит по Изобретение относится к глубоководным водолазным костюмам, предназначенным для обеспечения тепловой защиты тела водолаза при выполнении подводно-технических работ при температуре от минус 2°С до плюс 30°С на глубинах до 300 метров. В качестве прототипа выбран гидрокостюм [11, изготовленный из теплоизолирующего материала с управляющей клапанной коробкой коллектора и трубками, распределяющими подогретую воду по внутреннему груди справа на поясницу, тыльную сторону правой ноги в сапог, третья проходит по груди слева, на спине, в правый рукав в перчатку, четвертая проходит по груди слева, по спине, в левый рукав в перчатку. 2. Гидрокостюм по п . 1 , о т л и ч а ю щ и й с я тем. что коллектор выполнен в виде корпуса с соосно установленным в нем регулятором подачи теплоносителя, в корпусе образованы подводящий и распределительные нагнетательные каналы, объединенные полостью нагнетания, и отводящий и всасывающий каналы, объединенные полостью всасывания, при этом обе полости образованы в регуляторе и сообщены между собой каналом 3. Гидрокостюм по п.1, 2, о т л и ч а ю щ и й с я тем, что регулятор подачи теплоносителя выполнен с ограничителем поворота. 4. Гидрокостюм по п.1, от л и ч а ю щ и й с я тем, что в нем наружный комбинезон снабжен размещенными на его сапогах сливными клапанами ручного регулирования, каждый из которых выполнен в виде накидной гайки. объему. Расположение трубок водообогрева выполнено следующим образом' коллектор расположен на правой стороне ниже пояса наружного комбинезона. Подводимый теплоноситель распределяется коллектором по трубкам пятью ветвями, два потока по передней поверхности на обогрев ног, три - с переходом на спину, из которых два - на обогрев рук, один - головы. По центру спины потоки проведены рядом - с расхождением в рукава. С 4556 Коллектор известного гидрокостюма содержит корпус с подводящими и отводящими каналами, маховики (регулятор), соосно установленные на корпусе, с ограничителями крайних положений, изоли- 5 рованные друг от друга в осевом направлении, причем в одном из них выполнено сливное отверстие, а подводящий и отводящие каналы сообщены между собой посредством пазов переменного сечения, tO выполненных в маховиках. Коллектор соединен с резиновыми перфорированными трубками, подающими теплоноситель в рукава, брюки и капюшон. Коллектор предназначен для открытой системы обогрева. 15 Известный гидрокостюм, кроме наружного комбинезона, имеет гигиенический внутренний. Недостатком известного гидрокостюма яоляется невозможность работы его в системе обогрева по замкнутому циклу 20 и отсутствие обогрева грудинной области, а потому невозможности создания теплового комфорта водолаза на глубинах. В основу изобретения поставлена задача усовершенст вования гидрокостюма водя- 25 ного обогрева путем изменения расположения и конструкции коллектора и трубок теплоносителя, что позволит осуществлять гибкую регулировку теплообогреоа, обеспечит работу системы обогрева по ззм- 30 кнутому циклу, т.е. создаст тепловой комфорт водолаза а условиях глубоководного спуска. Поставленная задача решается тем, что в гидрокостюме водяного обогрева, содер- 35 жащем наружный комбинезон с размещенными под ним трубками распределения теплоносителя, коллектор и гигиенический комбинезон, согласно изобретению, трубки системы распределения теплоносителя за- 40 креплены на размещенном в центре груди коллекторе с образованием четырех ветвей, первая из которых проходит по груди слева, переходя на поясницу, на тыльную сторону левої* ноги в сапог, вторая переходит по 45 груди справо на поясницу, тыльную сторону правой нот в сапог, третья проходит по грудине слева, по спине, в правый рукав в перчатку, четвертая проходит по груди слева, по спине, в левый рукав в перчагку. А 50 коллектор выполнен в виде корпуса с соосно установленным в нем регулятором подачи теплоносителя, в корпусе образованы подводящий и распределительные нагнетательные каналы, объединенные полостью 55 нагнетания, л отводящий и всасывающие каналы, объединенные полостью всасывания, при этом обе полости образованы в регуляторе и сообщены между собой каналом, причем регулятор подачи теплоносите ля выполнен с ограничителем поворота. А наружный комбинезон снабжен размещенными на его сапогах слиоными клапанами ручного регулирования, каждый из которых выполнен в виде накидной гайки. Гидрокостюм водяного обогрева представлен на фиг.1 - схема устройства гидрокостюма (вид спереди); на фиг.2 - коллектор системы распределения теплоносителя; на фиг.З - схема устройства гидрокостюма (вид сзади). Гидрокостюм водяного обогрева является герметичным "мокрым", изготовленным из ячеистой низкомодульной резины, дублированной эластичным трикотажным полотном. Гидрокостюм состоит из наружного комбинезона 1 с системой распределения теплоносителя 2, обтюратора 3, перчаток 4 и гигиенического комбинезона 5. Наружный комбинезон 1 совмещен с сапогами и оснащен системой распределения теплоносителя. Система распределения теплоносителя предназначена для тепловой защиты тела водолаза и осуществляет подвод теплоносителя в пространство между анешним и гигиеническим комбинезоном. Система состоит из распределительного коллектора 6 я резиновых трубок 7, которые укреплены на внутренней стороне наружного комбинезона, и размещение их представлено на схеме (фиг.1, 2). Коллектор размещен s центре груди подводника. Размещение коллектора в центре груди обусловлено необходимостью свободного доступа рук к области талии и бедер, где осуществляется работа, и недопустимостью нахождения в этой области подводящих и отводящих штуцеров со шлангами. Коллектор имеет угловые штуцеры нагнетания (входной) 8 и всасывания (выходной) 9, которые расположены диаметрально противоположно под углом 45° к вертикали на наружной поверхности костюма. Входящий штуцер расположен снизу для удобства подвода теплоносителя, поступающего от аппарата обогрева дыхательной смеси, расположенного на спине подводника. Четыре прямых распределительных штуцера 10, находящихся в межкостюмном пространстве ^ осуществляющих подвод теплоносителя по трубкам к наиболее охлаждаемым участкам тела подводника, распределены следующим образом: два канала обеспечивают подвод теплоносителя к нижним конечностям, даа - к верхним конечностям, один из которых, обогревая грудь, переходит на обогрев спины и далее по правому рукаву в перчатку; другой - обогревая грудь, к левому рукаву и в перчатку. Всасы 4556 вающая система имеет две ветви трубок, забирающих из области живота теплоноситель, отдающий тепло. Распределительные нагнетательные и всасывающие каналы расположены в одной плоскости корпуса коллектора 11. Соосно с корпусом установлен регулятор с рукояткой 12, с полостью нагнетания 13 и полостью всасывания 14 и соединительным каналом 15, служащие, соответственно, для плавной регулировки подачи и отбора теплоносителя. Корпус коллектора содержит ограничитель поворота регулятора 16. В регуляторе установлены уплотнительные кольца 17 для герметизации и предотвращения осевых утечек. Крепление коллектора к гидрокостюму осуществляется гайкой 18. Для стравливания излишков воздуха из межкостюмного пространства на левом рукаве наружного костюма установлен травящий клапан 19. Клапаны на сапогах 20 служат для быстрого слива воды из межкостюмного пространства при выходе подводника из воды. Сливной клапан ручного регулирования работает следующим образом. При вращении верхней НЙКИДНОЙ гайки клапана образующиеся зазоры пропускают теплоноситель при всплытии подводника, Наружный комбинезон герметизируется застежкой-молнией герметической 21 и кольцами (эластичными и жесткими) для крепления перчзток Обогрев подводника в гидроюстюме осуществляется следующим образом. Теплоноситель поступает в гидрокостюм через входной угловой штуцер 8, подводящий канал, полость нагнетания 13, распределительные каналы и прямые штуцеры 10. в систему распределения во внутреннем объеме гидрокостюма. Одновременно с подачей теплоносителя для поддержания теплового комфорта подводника осуществляется отсос отработанного теплоносителя из гидрокостюма через ряс пределительные всасыаающие каналы, по лость всасывания во всасывающую систему и, таким образом, осуществляют обогрев 5 подводника по замкнутому циклу. При открытии распределительного канала (поворота рукоятки 12 до упора 16) полость нагнетания соединяет подводящий канал с распределительными каналами, и 10 происходит приток теплоносителя во внутренний объем гидрокостюма. При нарушении теплового комфорта (повышении температуры) подводник поворотом рукоятки перекрывает полностью или частично на15 гнетательный канал, уменьшая приток теплоносителя. 20 25 30 35 40 Таким образом, в результате заданного расположения коллектора и трубок теплоносителя, а именно: коллектора в центре груди и четырех расходящихся ветвей - в грудинной области, повышается возможность максимальной отдачи тепла, а конструкция коллектора обеспечивает гибкую регулировку теплообогрева по замкнутому циклу-достигается технический результат поставленной задачи, т.е. достижение теплового комфорта водолззз в условиях глубоководного спуска, Научно-исследовательский институт "Эластик" разработал предлагаемую конструкцию гидрокостюма герметичного водообогреваемого, предназначенного для обеспечения тепловой защиты тела водолаза при выполнении подводно-технических работ в составе комплекса КИТС-300. Разработана конструкторская документация, изготовлены опытные образцы, прошедшие предварительные испытания в снаряжении КИТС-300, и опробован экземпляр гидрокостюма на полигоне Черноморского отделения морского гидрофизического института АН Украины. 4556 4556 фаг, г 4556 Упорядник Замовлення 583 Техред М.Моргентэй Коректор А.Маковська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна,
