Огорожа допоміжної секції механізованого кріплення

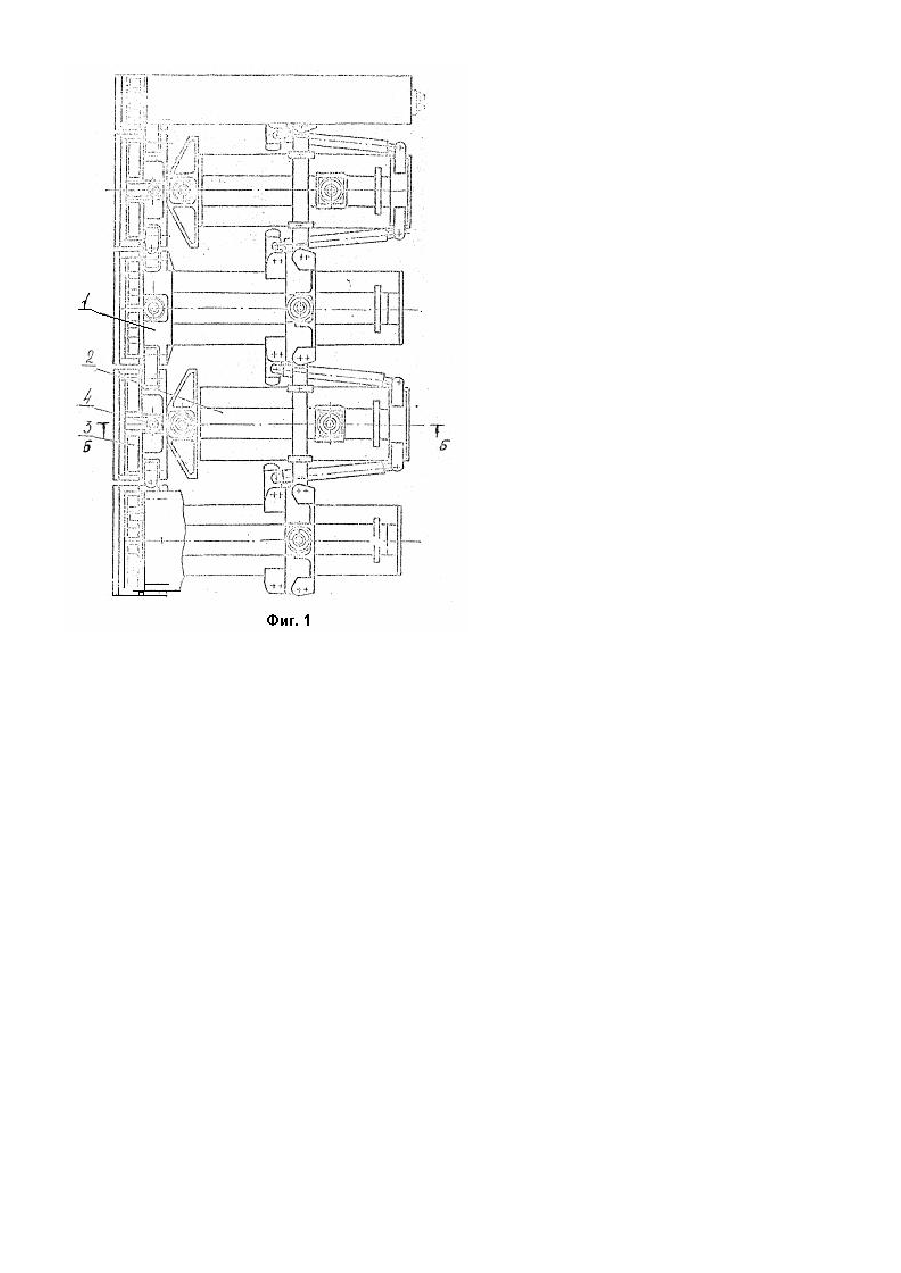

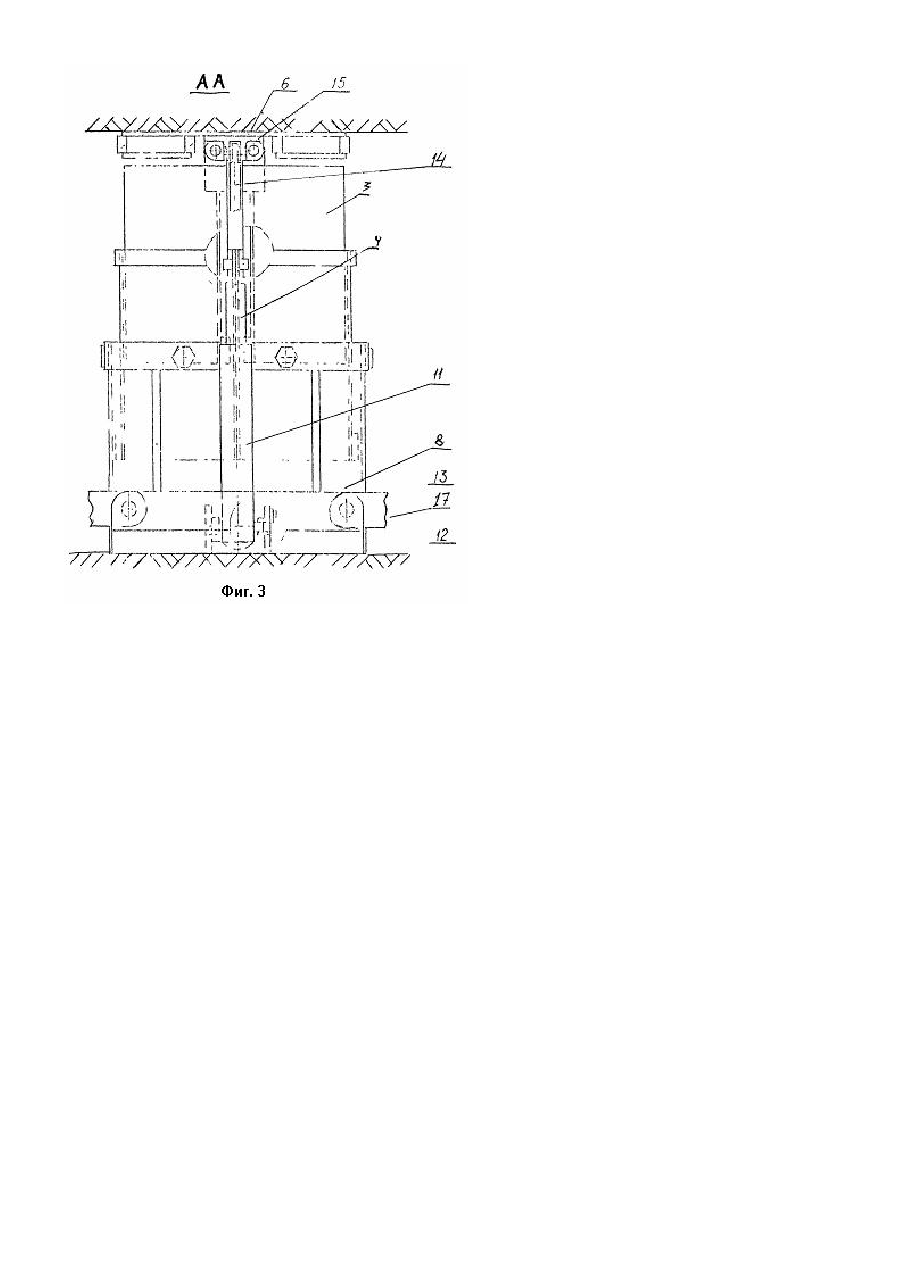

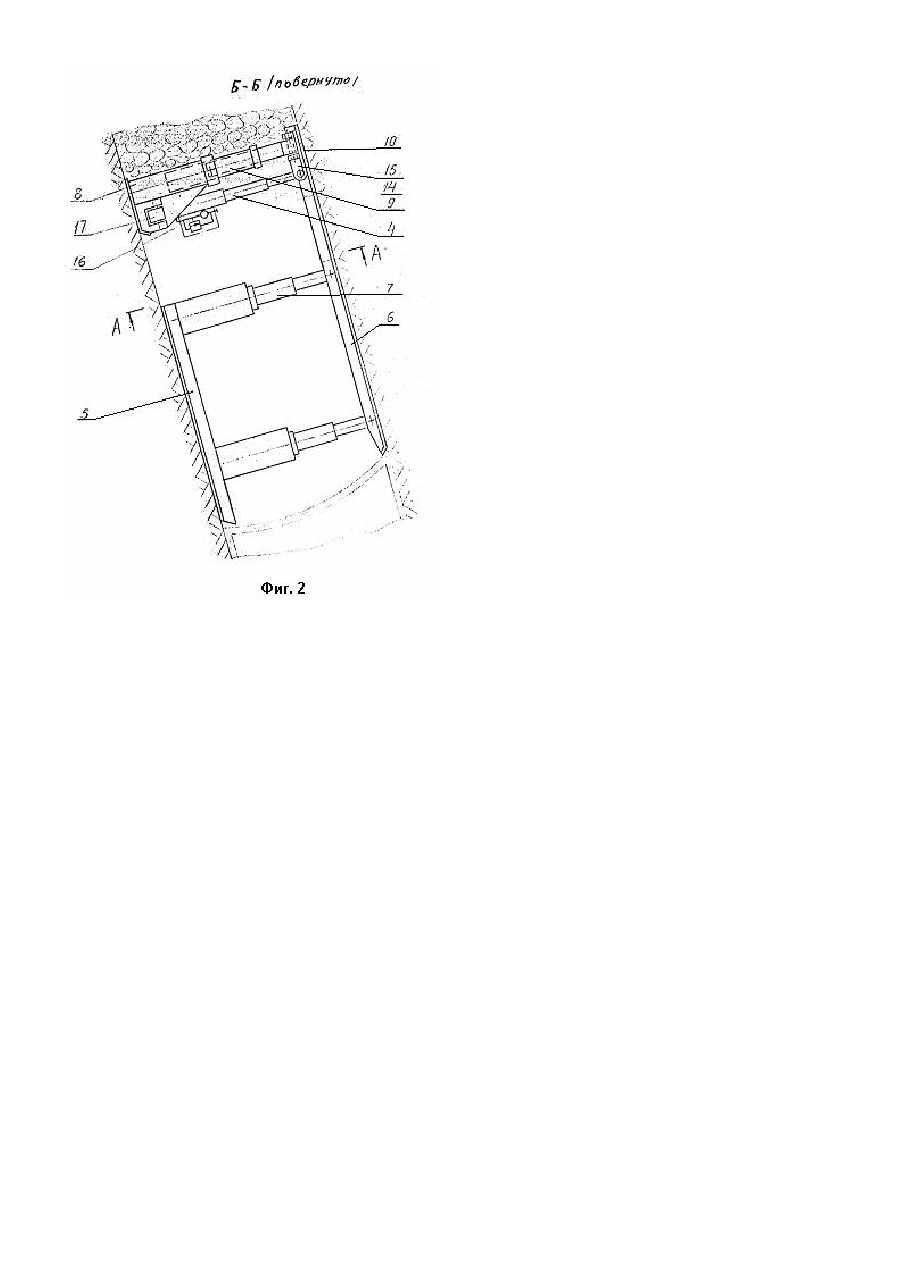

Изобретение относится к горному делу, а именно: к креплению забоев крутых пластов механизированными крепями. Наиболее близким техническим решением к предложенному является ограждение вспомогательной секции механизированной крепи, включающее нижнее ограждение с межсекционными связями, в котором установлено среднее ограждение с двумя отделениями для размещения в них верхних ограждений [1]. В рабочем раздвинутом положении телескопическое ограждение вспомогательной секции удерживается при помощи цепных связей, соединяющих верхние коробки ограждения с верхняками соседних основных секций. Недостатком этой конструкции является наличие неперекрытых зон (окон) между верхними коробками ограждения и кровлей пласта. Причина их образования - складывание коробок ограждения за счет выборки слабины цепных связей. Запас длины цепных связей дается на приспосабливаемость секций к гипсометрии пласта, на компенсацию возможной разницы в раздвижности соседних секций. К следующемусущественному недостатку данной конструкции крепи следует отнести неизбежность образования незакрепленных участков кровли между завальными ограждениями и задними кромками верхняков передвигаемых вспомогательных секций при раздельной передвижке вспомогательной секции и ограждения. Отмеченные выше недостатки создают небезопасные условия для людей при проникновении обрушенных пород из завала под секции крепи через открытые зоны в ограждении и при обрушении отслоившихся пород с незакрепленных участков между верхняками вспомогательных секций и ограждениями. Задачей изобретения является повышение эффективности и безопасности ведения работ в условиях нарушенных пород кровли за счет создания ограждения вспомогательной секции с автоматической настройкой телескопического ограждения по мощности пласта при загрузке стоек основных секций. Поставленная задача решается за счет того, что ограждение вспомоглтельной секции механизированной крепи, включающее нижнее ограждание с межсекционными связями, в котором расположено среднее ограждение с двумя отделениями для размещения в них верхних ограждений, снабжено домкратом настройки, шток которого шарнирно соединен с верхним ограждением посредством лыжи, а цилиндр - с нижним ограждением посредством цапф, при этом домкрат настройки снабжен подпорным клапаном, установленным в поршневой полости для соединения последней с линией распора гидростоек основных секций крепи. При использовании домкрата настройки с подпорным клапаном и лыжи, поддерживающих верхнее ограждение и прижимающих завальную кромку верхняка передаваемой вспомогательной секции к своду кровли пласта, обеспечивается автоматическая настройка ограждения без потери контакта направляющей лыжи с верхняком, чем исключается образование неперекрытых зон (окон) между верхним ограждением и кровлей пласта, а также незакрепленных участков кровли между завальным ограждением и завальной кромкой верхняка вспомогательной секции при их раздельной передвижке, повышается эффективность и безопасность ведения работ. На фиг, 1 и фиг. 2 изображено ограждение вспомогательной секции в составе механизированной крепи, на фиг. 3 - разрез А-А на фиг. 2. Ме ханизированная крепь состоит из двух гр упп секций: основных 1 и вспомогательных 2, чередующи хся через одну. Со стороны завала над вспомогательной секцией установлено при помощи межсекционных связей 17 телескопическое ограждение 3 с домкратом настройки 4. Вспомогательная секция кроме этого включает основание 5 (фиг. 2). верхняк 6, между которыми расположены гидростойки 7. Телескопическое ограждение состоит из нижнего ограждения 8, соединенного с основаниями основных секций, среднего ограждения 9 и двух вархних ограждений 10, подсоединенных к лыже 15. Цилиндр 11 (фиг. 3) домкрата настройки посредством цапф 12 соединен через проушины 13 с нижним ограждением. Шток 14 домкрата настройки шарнирно соединен с проушиной направляющей лыжи 15, которая установлена в пазу завальной части верхняка 6 вспомогательной секции. В поршневую полость домкрата настройки встроен подпорный клапан 16, который соединен с линией распора гидростоек основных секций механизированной крепи. Перемещение каждой вспомогательной секции осуществляется домкратами передвижки после снятия распора с гидростоек 7, При этом верхняк 6 проскальзывает по верхней поверхности направляющей лыжи 15, преодолеоая силы трения, создаваемые усилием прижатия домкрата настройки 4. При разгрузке и передвижке блока основных секций вместе с телескопическим ограждением 3 лыжа 15 в этом случае скользит без потери контакта по внутренней поверхности паза верхняка 6 вспомогательной секции, чем обеспечивается полное перекрытие пород кровли в призабойном пространстве при раздельной передвижке вспомогательной секции и ее завального ограждения. Технико-экономический эффект изобретения заключается в том, что при ликвидации незакрепленных зон кровли и открытых окон в ограждении повышается степень безопасности при обслуживании крепи, а также повышается эффективность ее работы за счет увеличения коэффициента внутрисменного использования крепи - сокращаются потери времени, затрачиваемые на уборку просыпающихся обрушенных пород в межстоечное и призабойное пространство. Кроме того. повышение защиты призабойного пространства снижает зольность угля.
