Розподільний пристрій механізованого кріплення

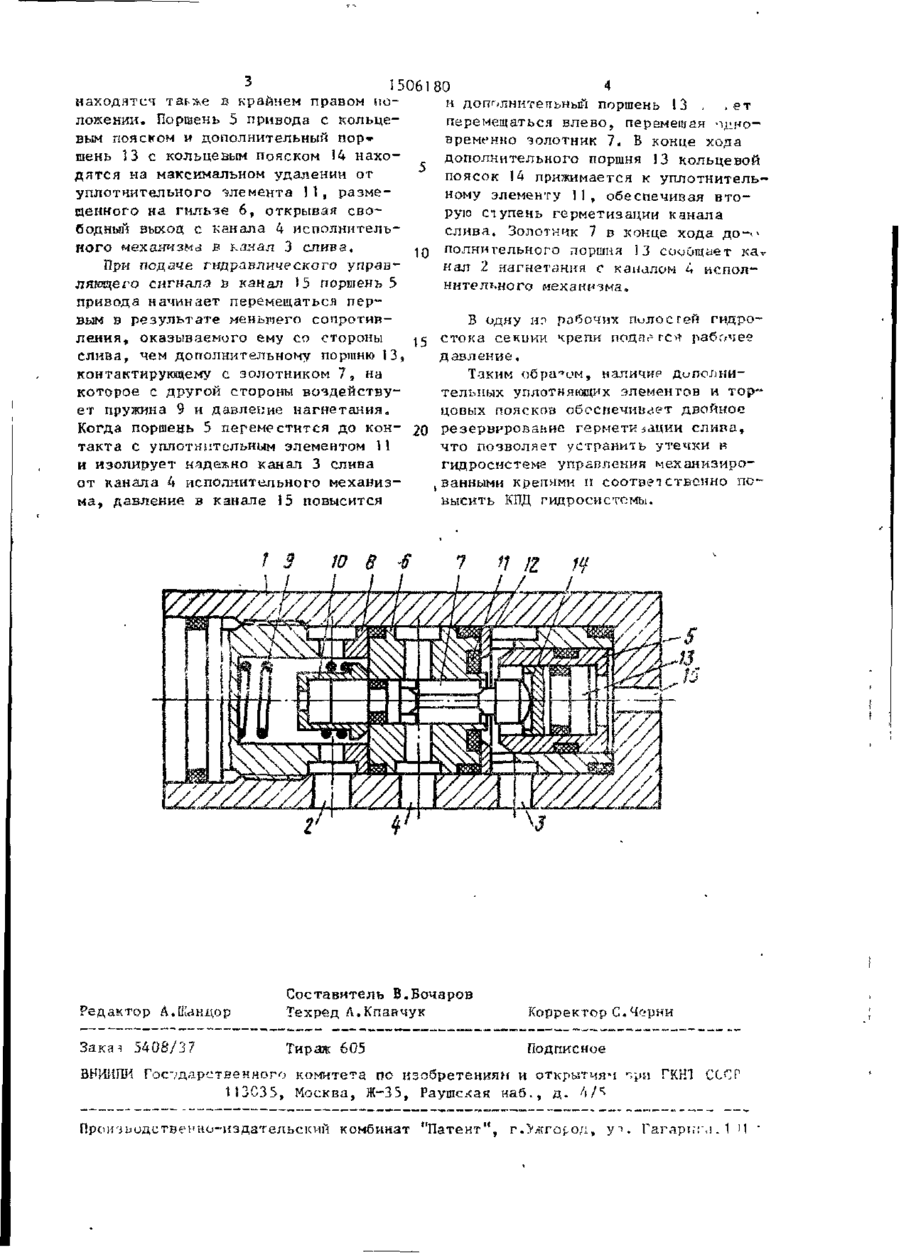

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУЕЛИН (51)4 F 15 Б 13/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГИНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3982397/25-06 (22) 2 5 . 1 1 . 8 5 (46) 0 7 . 0 9 . 8 9 . Бюл. № 33 (71) Научно-производственное объединение по созданию и выпуску средств автоматизации горных машин (72) В.П.Антипенко, В.Я.Полторацков, Г.X.Беккер, В.М.Кувшинов, и Н.Т.Богатырев ^ (53) 6 2 1 . 3 1 4 ( 0 8 8 . 8 ) (56) Авторское свидетельство СССР № 875161, к л . F 16 К 31/122, 1979. ( 5 4 ) ( 5 7 ) РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО МЕХАНИЗИРОВАННОЙ КРЕПИ, содержащее корпус с расточкой, соединенной каналами с линиями нагнетания, слива и исполнительного механизма, поршень привода, размещенный в расточке кор пуса, гильзу и золотник, уплотненный со стороны нагнетания, размещенный в гильзе и подпружиненной втулке с в о з можностью взаимодействия одним концом с поршнем привода, о т л и ч а ю щ е е с я тем, ч т о , с целью повышения герметичности, оно снабжено кольцевым уплотнительным элементом, р а з мещенным на торце гильзы со стороны поршня привода, центральной расточкой, выполненной в поршне привода, в которой размещен дополнительный поршень, при этом на торцах поршня привода и дополнительного поршня выполнены кольцевые пояски, размещен" ные с возможностью контактирования с кольцевым уплотнительным элементом в конце хода поршней. Изобретение относится к горнодобывающей промышленности и может быть использовано в гидроприводе механизированных крепей. Цель изобретения - повышение г е р метичности устройства. На чертеже изображено распределительное устройство. Устройство содержит корпус 1» с о е диненный каналами с линиями н а г н е т а ния 2, слива 3 и исполнительного механизма U, поршень 5 привода, гильзу 6 и золотник 7, уплотненный со стороны нагнетания кольцом 8 и размещенный в гильзе б и в подпружиненной пружиной 9 втулке 10, На торце гильзы 6 со стороны поршня 5 привода у с тановлен кольцевой уплотнигелъный элемент I I, защищенный от вымывания потоком жидкости шайбой 12. В центральной расточке поршня 5 привода установлен дополнительный поршень 13 с кольцевым пояском 14, а поршень 5 привода снабжен кольцевым пояском. Распределительное устройство снабжено также каналом 15 управления для подвода к поршню 5 гидравлического управляющего сигнала. Устройство работает следующим образом, В исходном положении при о т г у т с т вии гидравлического управляющего сигнала в канале 15 под действием пружины 9 золотник 7 находится в крайнем правом положении. Поршень 5 привода и дополнительный поршень 13 О*. о 3 1506 80 4 и дополнительный поршень 13 . , ет находятся таьже в крайнем правом поперемещаться влево, перемешан одноложении. Поршень 5 привода с кольцевременно золотник 7. Б конце хода вым пояском и дополнительный пор*дополнительного поршня 13 кольцевой шекь ІЗ с кольцевым пояском 14 нахопоясок 14 прижимается к уплотнительдятся на максимальном удалении от ному элементу 11, обеспечивая в т о уплотнительного элемента I1, размерую ступень герметизации канала щенного на гильзе 6, открывая свослива. Золотник 7 в конце хода д о - ^ бодный выход с канала 4 исполнительполнигельного поршня 13 сообщает кат ного механизма в кялал 3 слива. 10 нал 2 нагнетания с каналом 4 исполПри подаче гидравлического управнительного механизма. лявшего сигнала в канал !5 поршень 5 привода начинает перемещаться перВ одну и:» рабочих пилосгей гидровым в результате меньшего сопротивстока секции крепи подпг1 гсч рабочее ления, оказываемого ему со стороны 15 давление. слива, чем дополнительному поршню 13, Таким обратим, наличие дополниконтактирующему с золотником 7, на тельных уплотняющих элементов и т о р которое с другой стороны воздейству~ цовых поясков обеспечивает двойное ет пружина 9 и давление нагнетания. Когда пориень 5 переместится до кон- 20 резервирование герметкзации слипа» что позволяет устранить утечки в такта с уплотнитсльным элементом 11 гидросистеме управления механизирои изолирует надежно канал 3 слива ванными крепями и соответственно поот канала 4 исполнительного механизвысить КПД гидросистемы. ма, давление в канале 15 повысится Редактор А.Шандор Зака* 5408/37 Составитель В.Бочаров Техред Л.Кпаачук Корректор С Тираж 605 Подписное ВНИИПИ Гос7дарстнекяого комитета по изобретениям и открытиям ^\-л\ ГКН1 СССі 113С35, Москва, Ж-35, Раушская н а б . , д . 4/^ Произьодственно-издатєльскііГі комбинат "Патент", Г.>ЖГОЇ.ОД, у. Гагартпм „ 1 П
