Розподільний пристрій механізованого кріплення

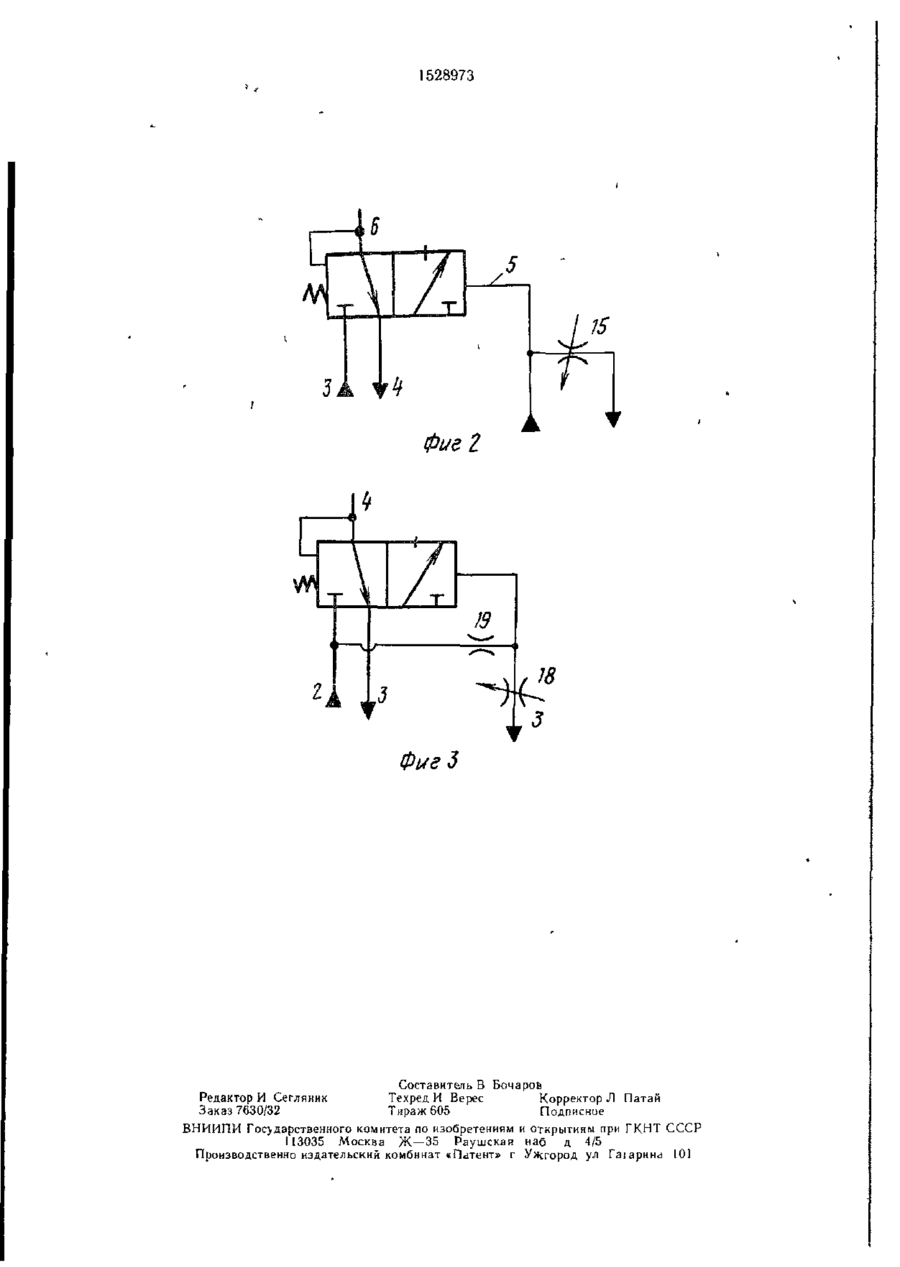

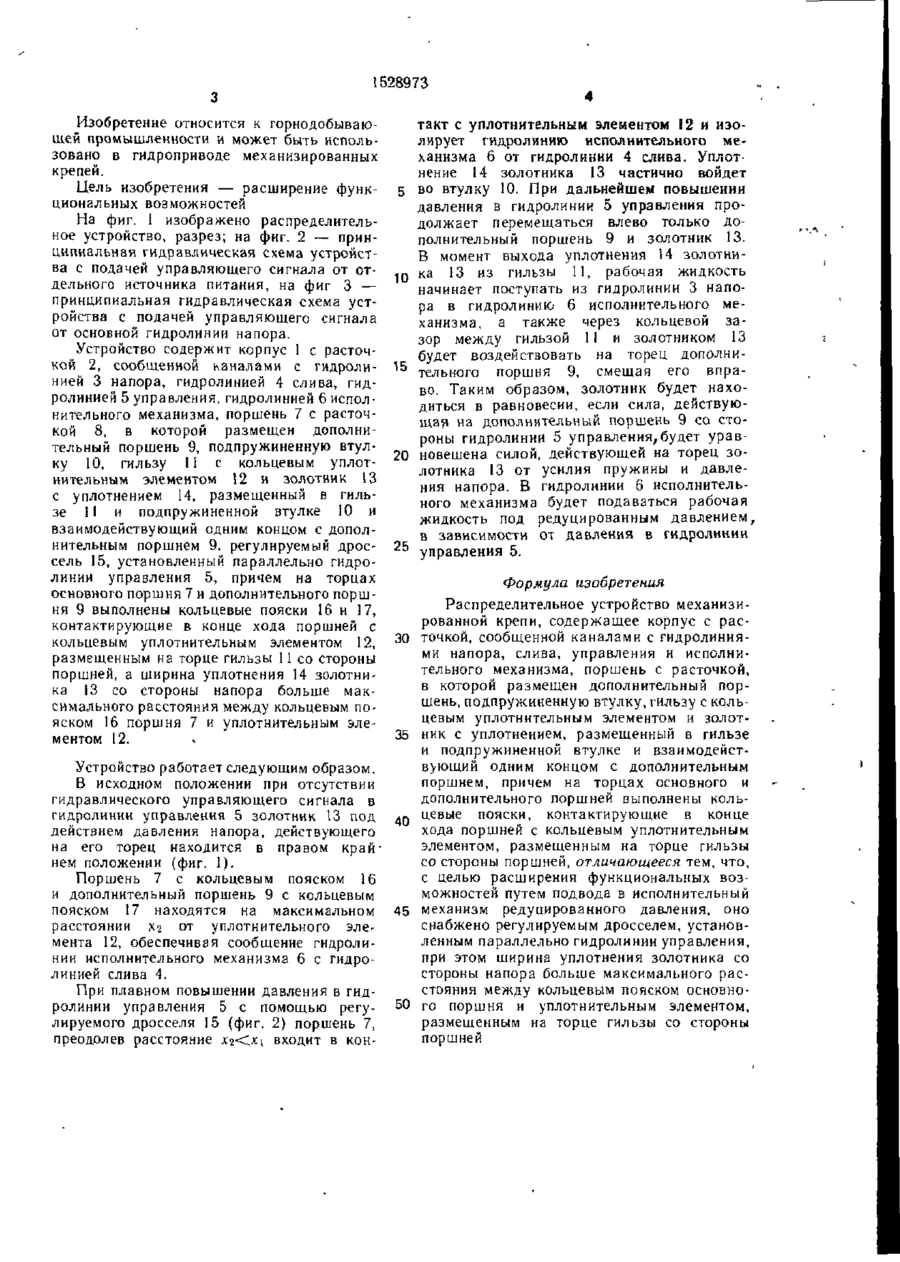

Изобретение позволяет расширить функциональные возможности устр ва механизи рованной крепи Расточка 2 корпуса 1 сооб щена каналами с іидролиниями З, 4, 5, 6 на пора, слива, управления, исполнительного механизма В расточке 8 поршня 7 разме Ю 2 14 щен дополнительный поршень 9 Золотник 13 с уплотнением 14 размещен в гильзе II и подпружиненной втулке 10 и взаимо действует одним концом с поршнем 9 На торцах поршней 7 и 9 выполнены кольцевые пояски 16, 17, контактирующие в конце хода поршней с кольцевым уплотни тельным элементом 12 Элемент 12 разме щен на торце гильзы 11 со стороны поршней 7, 9 Регулируемый дроссель установлен параллельно гидролинии 5 Ширина уплотнения 14 со стороны напора больше максимального расстояния между пояском 16 и элементом 12 Золотник 13 находится в равновесии, если сила, действующая на поршень 9 со стороны гидролинии 5, уравновешивается силой, действующей на то рец золотника 13 от усилия пружины и давления напора 3 ил 11 /J 12 V \\ ./. / ./ 00 ее фиг 1 Л 1528973 Изобретение относится к горнодобывающей промышленности и может быть использовано в гидроприводе механизированных крепей. Цель изобретения — расширение функциональных возможностей На фиг. 1 изображено распределительное устройство, разрез; на фиг. 2 — принципиальная гидравлическая схема устройства с подачей управляющего сигнала от отдельного источника питания, на фиг 3 — принципиальная гидравлическая схема устройства с подачей управляющего сигнала от основной гидролинии напора. Устройство содержит корпус 1 с расточкой 2, сообщенной каналами с гидролинией 3 напора, гидролинией 4 слива, гидролинией 5 управления,гидролинией 6 исполнительного механизма, поршень 7 с расточкой 8, в которой размещен дополнительный поршень 9, подпружиненную втулку 10, гильзу 11 с кольцевым уплотнительньш элементом 12 и золотник 13 с уплотнением 14, размещенный в гильзе ІІ и подпружиненной втулке 10 и взаимодействующий одним концом с дополнительным поршнем 9, регулируемый дроссель 15, установленный параллельно гидролинии управления 5, причем на торцах основного поршня 7 и дополнительного поршня 9 выполнены кольцевые пояски 16 и 17, контактирующие в конце хода поршней с кольцевым уплотнительным элементом 12, размещенным на торце гильзы 11 со стороны поршней, а ширина уплотнения 14 золотника 13 со стороны напора больше максимального расстояния между кольцевым пояском 16 поршня 7 и уплотнительным элементом 12. такт с уплотнительным элементом 12 и изолирует гидролинию исполнительного ме ханизма 6 от гидролинии 4 слива. Уплотнение 14 золотника 13 частично войдет 5 во втулку 10. При дальнейшем повышении давления в гидролинии 5 управления продолжает перемещаться влево только дополнительный поршень 9 и золотник 13. В момент выхода уплотнения 14 золотника 13 из гильзы 11, рабочая жидкость 1 0 начинает поступать из гидролинии 3 напора в гидролинию 6 исполнительного механизма, а также через кольцевой зазор между гильзой 11 и золотником 13 будет воздействовать на торец дополни15 тельного поршня 9, смещая его вправо. Таким образом, золотник будет находиться в равновесии, если сила, действующая на дополнительный поршень 9 со стороны гидролинии 5 управления,будет урав20 новешена силой, действующей на торец золотника 13 от усилия пружины и давления напора. В гидролинии 6 исполнительного механизма будет подаваться рабочая жидкость под редуцированным давлением, в зависимости от давления в гидролинии " управления о. 30 35 Устройство работает следующим образом. В исходном положении при отсутствии гидравлического управляющего сигнала в гидролинии управления 5 золотник 13 под 4 0 действием давления напора, действующего на его торец находится в правом край • нем положении (фиг. 1). Поршень 7 с кольцевым пояском 16 и дополнительный поршень 9 с кольцевым пояском 17 находятся на максимальном 45 расстоянии Х от уплотнительного эле2 мента 12, обеспечивая сообщение гидролинии исполнительного механизма 6 с гидролинией слива 4. При плавном повышении давления в гидролинии управления 5 с помощью регу- 50 лируемого дросселя 15 (фиг. 2) поршень 7, преодолев расстояние .V2ющий одним концом с дополнительным поршнем, причем на торцах основного и дополнительного поршней выполнены кольцевые пояски, контактирующие в конце хода поршней с кольцевым уплотнительным элементом, размещенным на торце гильзы со стороны поршней, отличающееся тем, что, с целью расширения функциональных возможностей путем подвода в исполнительный механизм редуцированного давления, оно снабжено регулируемым дросселем, установленным параллельно гидролинии управления, при этом ширина уплотнения золотника со стороны напора больше максимального расстояния между кольцевым пояском основного поршня и уплотнительным элементом, размещенным на торце гильзы со стороны поршней 1528973 5 З Фие2 Фі/гЗ Составитель В Бочаров Редактор И Сегляник Техред И Верес Корректор Л Патай Заказ 7630/32 Тираж 605 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР ! 13035 Москва Ж—35 Раушская наб д 4/5 Производственно издательский комбинат «Патент» г Ужгород ул Гаїарина 101
