Сушарка

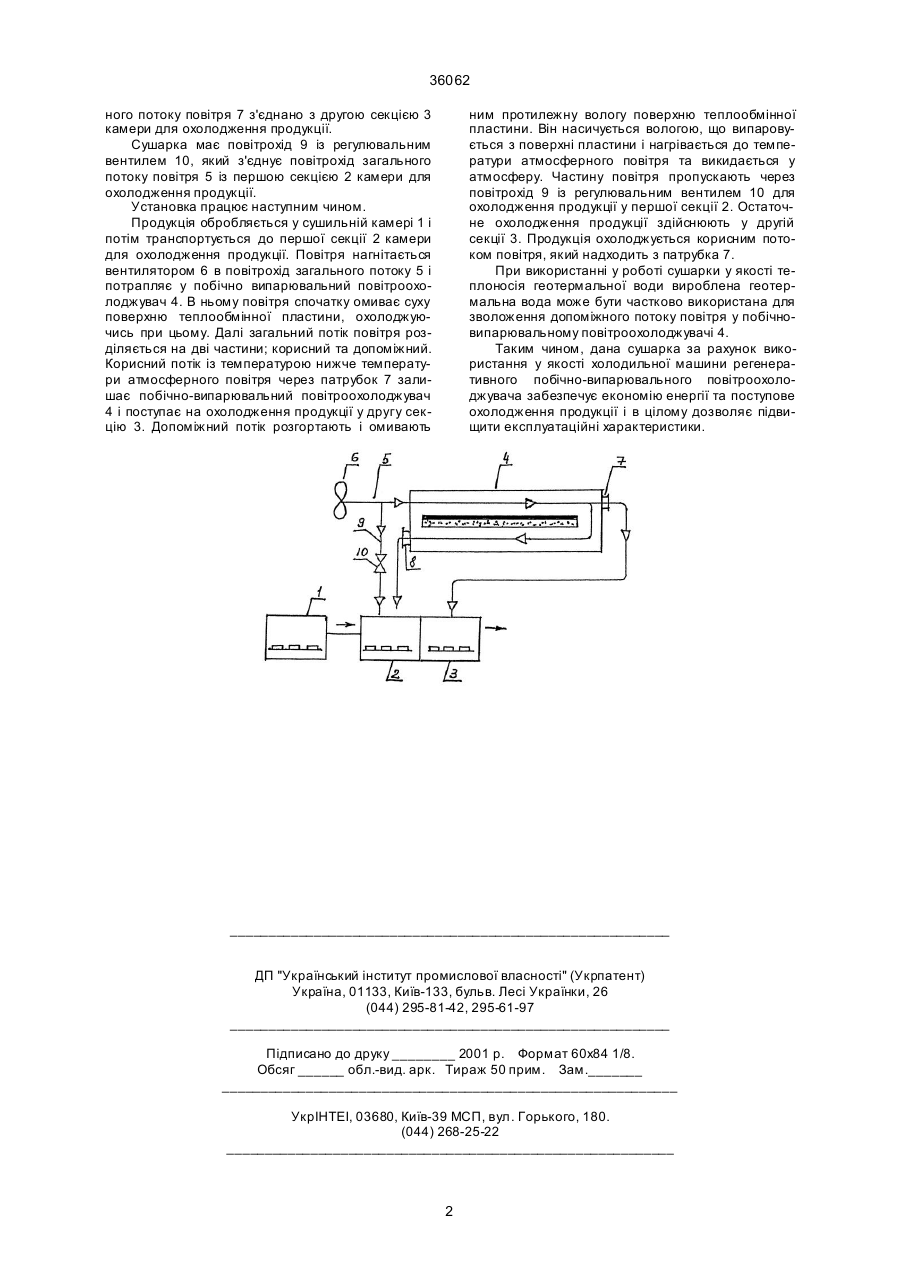

Сушарка, котра включає сушильну камеру, камеру для охолодження продукції, холодильну машину та вентилятор, яка відрізняється тим, що у якості холодильної машини використано регене 36062 ного потоку повітря 7 з'єднано з другою секцією 3 камери для охолодження продукції. Сушарка має повітрохід 9 із регулювальним вентилем 10, який з'єднує повітрохід загального потоку повітря 5 із першою секцією 2 камери для охолодження продукції. Установка працює наступним чином. Продукція обробляється у сушильній камері 1 і потім транспортується до першої секції 2 камери для охолодження продукції. Повітря нагнітається вентилятором 6 в повітрохід загального потоку 5 і потрапляє у побічно випарювальний повітроохолоджувач 4. В ньому повітря спочатку омиває суху поверхню теплообмінної пластини, охолоджуючись при цьому. Далі загальний потік повітря розділяється на дві частини; корисний та допоміжний. Корисний потік із температурою нижче температури атмосферного повітря через патрубок 7 залишає побічно-випарювальний повітроохолоджувач 4 і поступає на охолодження продукції у другу секцію 3. Допоміжний потік розгортають і омивають ним протилежну вологу поверхню теплообмінної пластини. Він насичується вологою, що випаровується з поверхні пластини і нагрівається до температури атмосферного повітря та викидається у атмосферу. Частину повітря пропускають через повітрохід 9 із регулювальним вентилем 10 для охолодження продукції у першої секції 2. Остаточне охолодження продукції здійснюють у другій секції 3. Продукція охолоджується корисним потоком повітря, який надходить з патрубка 7. При використанні у роботі сушарки у якості теплоносія геотермальної води вироблена геотермальна вода може бути частково використана для зволоження допоміжного потоку повітря у побічновипарювальному повітроохолоджувачі 4. Таким чином, дана сушарка за рахунок використання у якості холодильної машини регенеративного побічно-випарювального повітроохолоджувача забезпечує економію енергії та поступове охолодження продукції і в цілому дозволяє підвищити експлуатаційні характеристики. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
