Комбінована газопаротурбінна установка

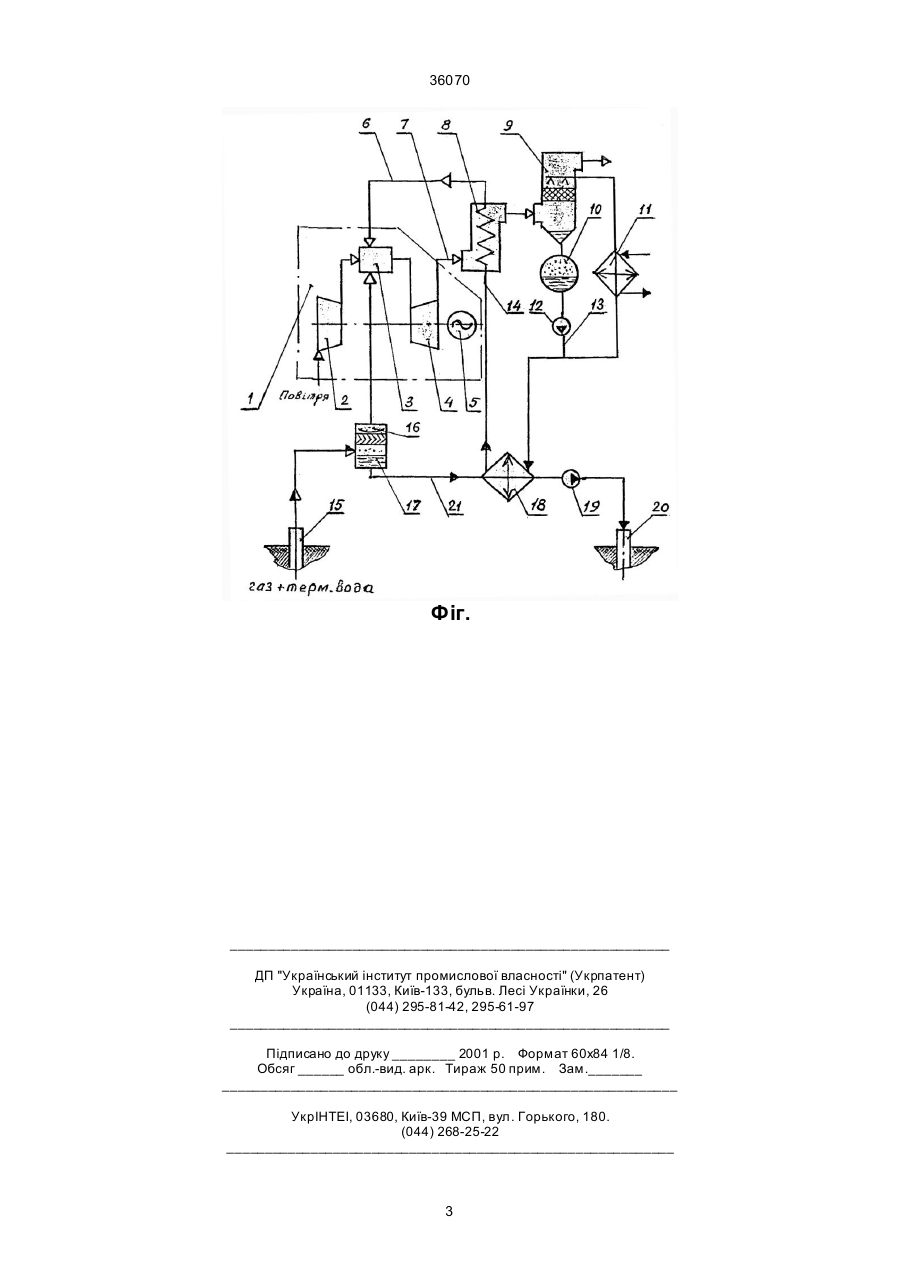

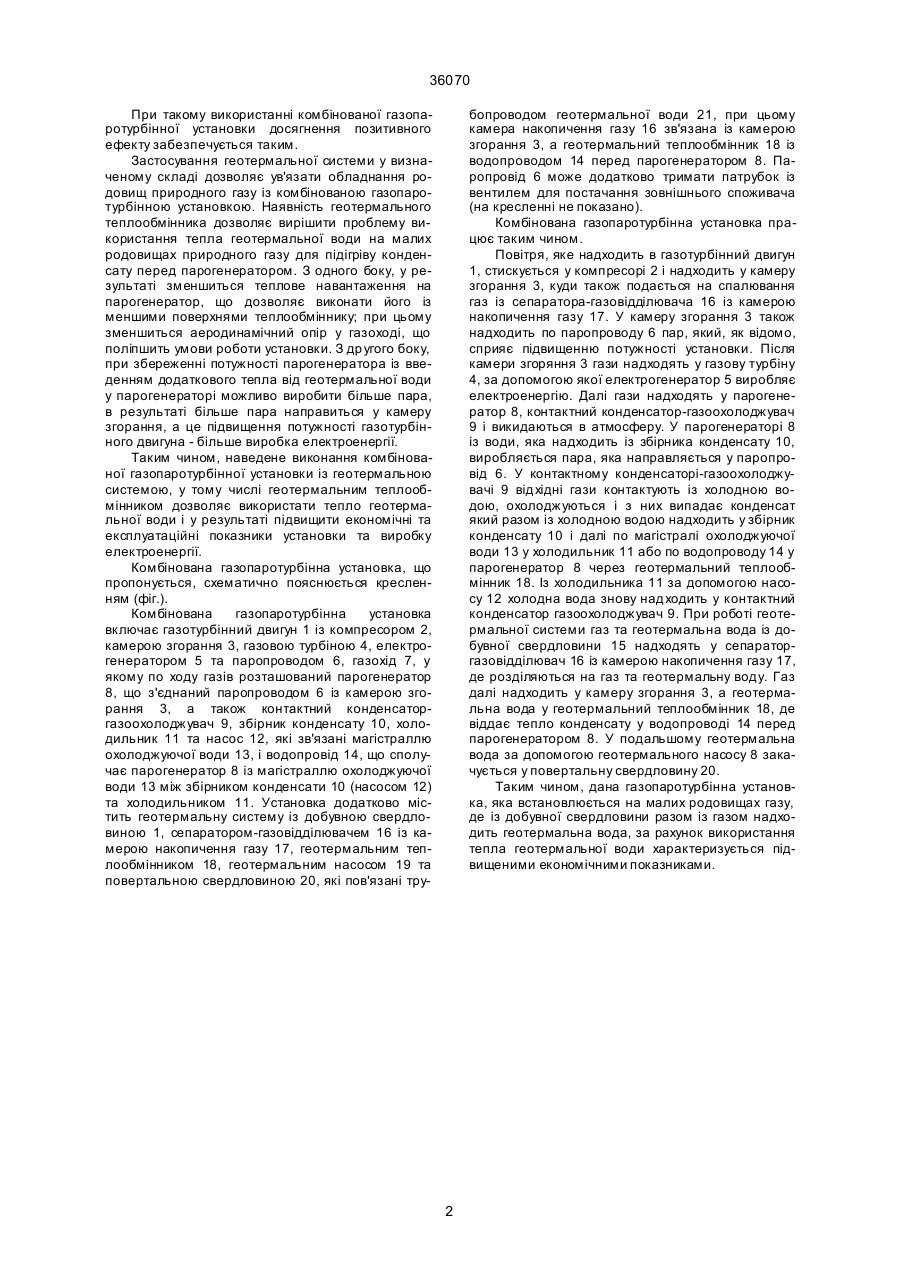

Комбінована газопаротурбінна установка, котра включає газотурбінний двигун із компресором, камерою згорання, газовою турбіною, електрогенератором та паропроводом, газохід, у якому по ходу газів розташований парогенератор, що з'єд 36070 При такому використанні комбінованої газопаротурбінної установки досягнення позитивного ефекту забезпечується таким. Застосування геотермальної системи у визначеному складі дозволяє ув'язати обладнання родовищ природного газу із комбінованою газопаротурбінною установкою. Наявність геотермального теплообмінника дозволяє вирішити проблему використання тепла геотермальної води на малих родовищах природного газу для підігріву конденсату перед парогенератором. З одного боку, у результаті зменшиться теплове навантаження на парогенератор, що дозволяє виконати його із меншими поверхнями теплообміннику; при цьому зменшиться аеродинамічний опір у газоході, що поліпшить умови роботи установки. З др угого боку, при збереженні потужності парогенератора із введенням додаткового тепла від геотермальної води у парогенераторі можливо виробити більше пара, в результаті більше пара направиться у камеру згорання, а це підвищення потужності газотурбінного двигуна - більше виробка електроенергії. Таким чином, наведене виконання комбінованої газопаротурбінної установки із геотермальною системою, у тому числі геотермальним теплообмінником дозволяє використати тепло геотермальної води і у результаті підвищити економічні та експлуатаційні показники установки та виробку електроенергії. Комбінована газопаротурбінна установка, що пропонується, схематично пояснюється кресленням (фіг.). Комбінована газопаротурбінна установка включає газотурбінний двигун 1 із компресором 2, камерою згорання 3, газовою турбіною 4, електрогенератором 5 та паропроводом 6, газохід 7, у якому по ходу газів розташований парогенератор 8, що з'єднаний паропроводом 6 із камерою згорання 3, а також контактний конденсаторгазоохолоджувач 9, збірник конденсату 10, холодильник 11 та насос 12, які зв'язані магістраллю охолоджуючої води 13, і водопровід 14, що сполучає парогенератор 8 із магістраллю охолоджуючої води 13 між збірником конденсати 10 (насосом 12) та холодильником 11. Установка додатково містить геотермальну систему із добувною свердловиною 1, сепаратором-газовідділювачем 16 із камерою накопичення газу 17, геотермальним теплообмінником 18, геотермальним насосом 19 та повертальною свердловиною 20, які пов'язані тру бопроводом геотермальної води 21, при цьому камера накопичення газу 16 зв'язана із камерою згорання 3, а геотермальний теплообмінник 18 із водопроводом 14 перед парогенератором 8. Паропровід 6 може додатково тримати патрубок із вентилем для постачання зовнішнього споживача (на кресленні не показано). Комбінована газопаротурбінна установка працює таким чином. Повітря, яке надходить в газотурбінний двигун 1, стискується у компресорі 2 і надходить у камеру згорання 3, куди також подається на спалювання газ із сепаратора-газовідділювача 16 із камерою накопичення газу 17. У камеру згорання 3 також надходить по паропроводу 6 пар, який, як відомо, сприяє підвищенню потужності установки. Після камери згоряння 3 гази надходять у газову турбіну 4, за допомогою якої електрогенератор 5 виробляє електроенергію. Далі гази надходять у парогенератор 8, контактний конденсатор-газоохолоджувач 9 і викидаються в атмосферу. У парогенераторі 8 із води, яка надходить із збірника конденсату 10, виробляється пара, яка направляється у паропровід 6. У контактному конденсаторі-газоохолоджувачі 9 відхідні гази контактують із холодною водою, охолоджуються і з них випадає конденсат який разом із холодною водою надходить у збірник конденсату 10 і далі по магістралі охолоджуючої води 13 у холодильник 11 або по водопроводу 14 у парогенератор 8 через геотермальний теплообмінник 18. Із холодильника 11 за допомогою насосу 12 холодна вода знову надходить у контактний конденсатор газоохолоджувач 9. При роботі геотермальної системи газ та геотермальна вода із добувної свердловини 15 надходять у сепараторгазовідділювач 16 із камерою накопичення газу 17, де розділяються на газ та геотермальну воду. Газ далі надходить у камеру згорання 3, а геотермальна вода у геотермальний теплообмінник 18, де віддає тепло конденсату у водопроводі 14 перед парогенератором 8. У подальшому геотермальна вода за допомогою геотермального насосу 8 закачується у повертальну свердловину 20. Таким чином, дана газопаротурбінна установка, яка встановлюється намалих родовищах газу, де із добувної свердловини разом із газом надходить геотермальна вода, за рахунок використання тепла геотермальної води характеризується підвищеними економічними показниками. 2 36070 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
