Багатодіапазонна мікросмужкова антена

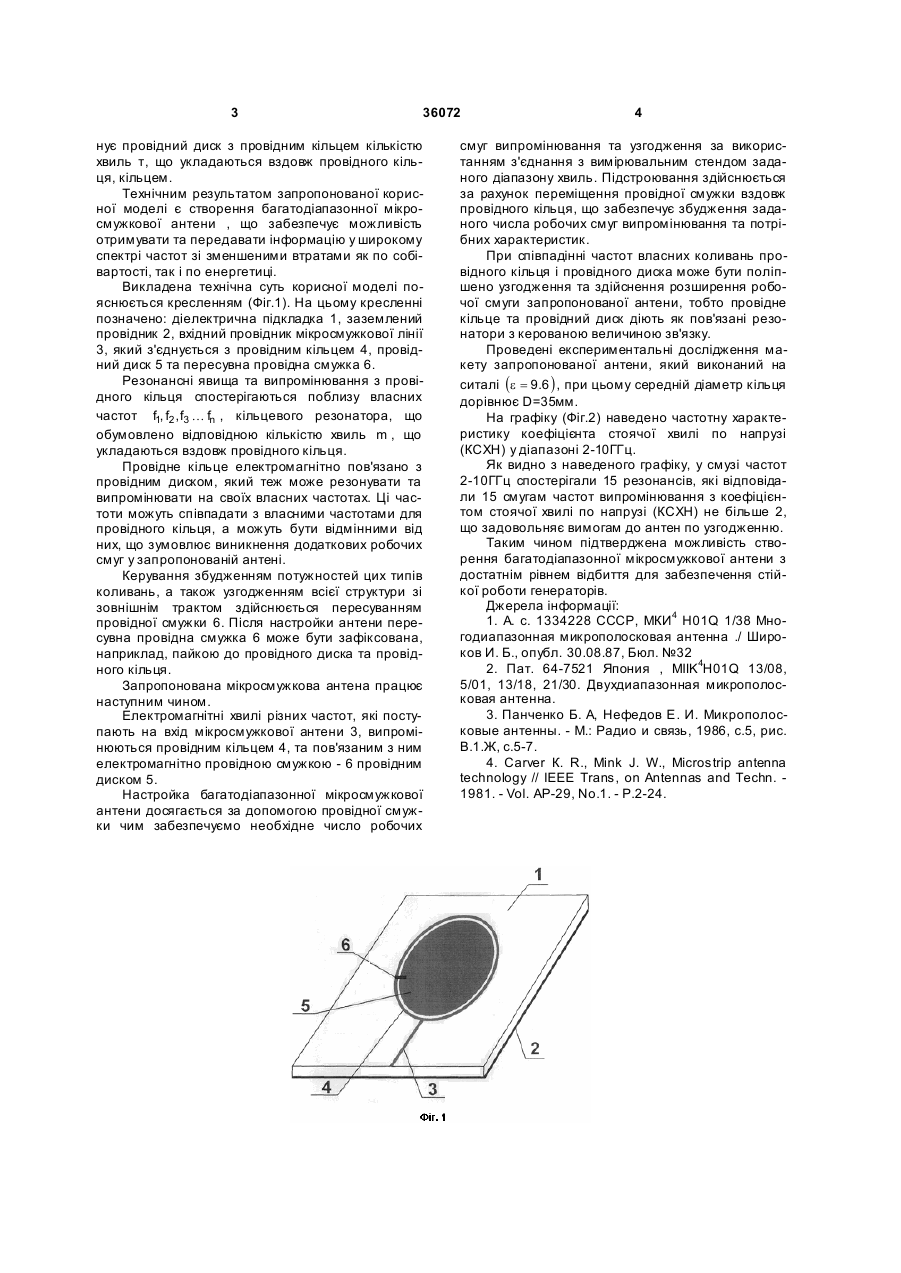

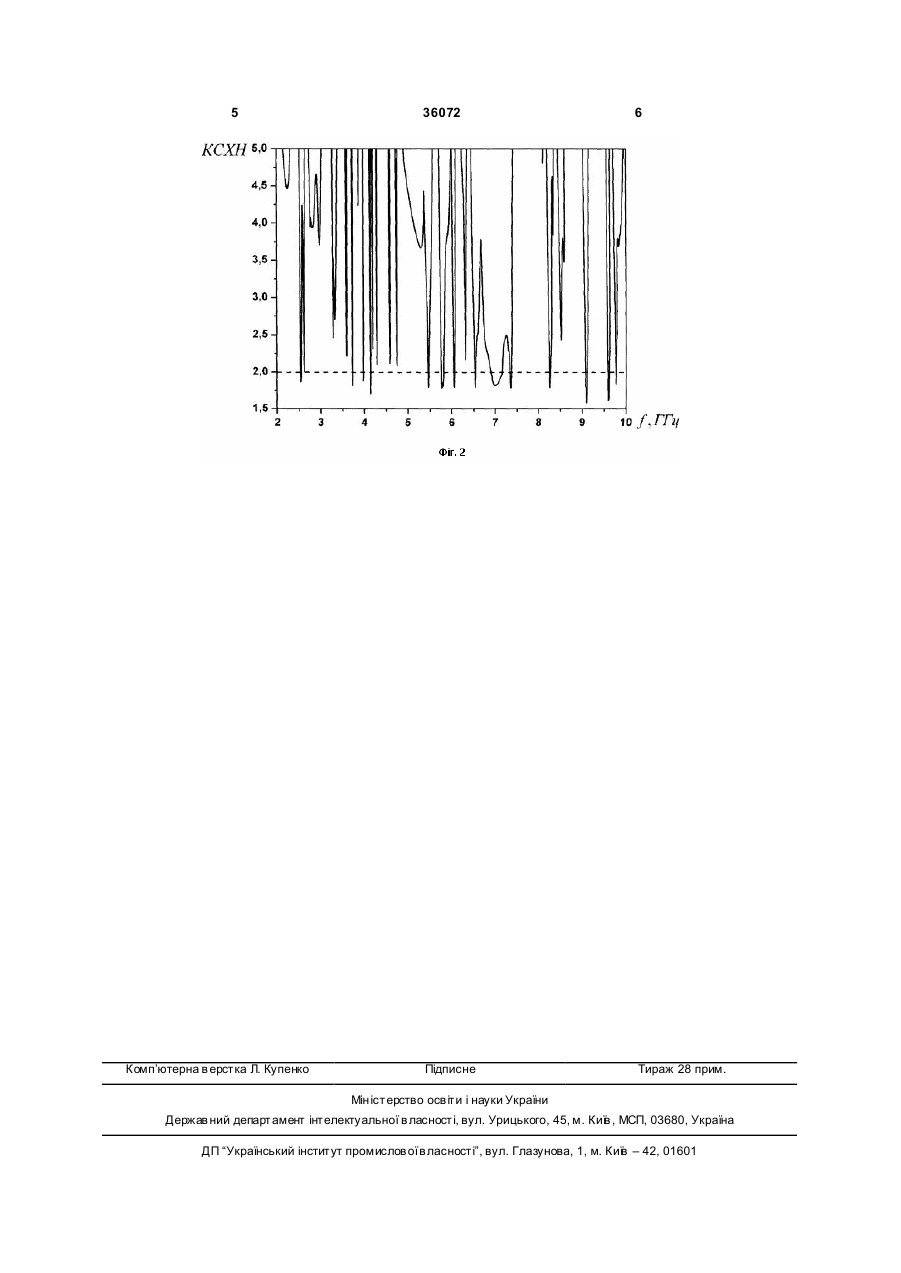

Багатодіапазонна мікросмужкова антена, що містить діелектричну підкладку, на одній із сторін протилежних поверхонь якої розміщений заземлений провідник, а на іншій - два випромінюючі еле 3 36072 нує провідний диск з провідним кільцем кількістю хвиль т, що укладаються вздовж провідного кільця, кільцем. Технічним результатом запропонованої корисної моделі є створення багатодіапазонної мікросмужкової антени , що забезпечує можливість отримувати та передавати інформацію у широкому спектрі частот зі зменшеними втратами як по собівартості, так і по енергетиці. Викладена технічна суть корисної моделі пояснюється кресленням (Фіг.1). На цьому кресленні позначено: діелектрична підкладка 1, заземлений провідник 2, вхідний провідник мікросмужкової лінії 3, який з'єднується з провідним кільцем 4, провідний диск 5 та пересувна провідна смужка 6. Резонансні явища та випромінювання з провідного кільця спостерігаються поблизу власних частот f1, f2 , f3 K fn , кільцевого резонатора, що обумовлено відповідною кількістю хвиль m , що укладаються вздовж провідного кільця. Провідне кільце електромагнітно пов'язано з провідним диском, який теж може резонувати та випромінювати на своїх власних частотах. Ці частоти можуть співпадати з власними частотами для провідного кільця, а можуть бути відмінними від них, що зумовлює виникнення додаткових робочих смуг у запропонованій антені. Керування збудженням потужностей цих типів коливань, а також узгодженням всієї структури зі зовнішнім трактом здійснюється пересуванням провідної смужки 6. Після настройки антени пересувна провідна смужка 6 може бути зафіксована, наприклад, пайкою до провідного диска та провідного кільця. Запропонована мікросмужкова антена працює наступним чином. Електромагнітні хвилі різних частот, які поступають на вхід мікросмужкової антени 3, випромінюються провідним кільцем 4, та пов'язаним з ним електромагнітно провідною смужкою - 6 провідним диском 5. Настройка багатодіапазонної мікросмужкової антени досягається за допомогою провідної смужки чим забезпечуємо необхідне число робочих 4 смуг випромінювання та узгодження за використанням з'єднання з вимірювальним стендом заданого діапазону хвиль. Підстроювання здійснюється за рахунок переміщення провідної смужки вздовж провідного кільця, що забезпечує збудження заданого числа робочих смуг випромінювання та потрібних характеристик. При співпадінні частот власних коливань провідного кільця і провідного диска може бути поліпшено узгодження та здійснення розширення робочої смуги запропонованої антени, тобто провідне кільце та провідний диск діють як пов'язані резонатори з керованою величиною зв'язку. Проведені експериментальні дослідження макету запропонованої антени, який виконаний на ситалі (e = 9.6 ) , при цьому середній діаметр кільця дорівнює D=35мм. На графіку (Фіг.2) наведено частотну характеристику коефіцієнта стоячої хвилі по напрузі (КСХН) у діапазоні 2-10ГГц. Як видно з наведеного графіку, у смузі частот 2-10ГГц спостерігали 15 резонансів, які відповідали 15 смугам частот випромінювання з коефіцієнтом стоячої хвилі по напрузі (КСХН) не більше 2, що задовольняє вимогам до антен по узгодженню. Таким чином підтверджена можливість створення багатодіапазонної мікросмужкової антени з достатнім рівнем відбиття для забезпечення стійкої роботи генераторів. Джерела інформації: 1. А. с. 1334228 СССР, МКИ 4 H01Q 1/38 Многодиапазонная микрополосковая антенна ./ Широков И. Б., опубл. 30.08.87, Бюл. №32 2. Пат. 64-7521 Япония , MIIK4H01Q 13/08, 5/01, 13/18, 21/30. Двухдиапазонная микрополосковая антенна. 3. Панченко Б. А, Нефедов Е. И. Микрополосковые антенны. - М.: Радио и связь, 1986, с.5, рис. В.1.Ж, с.5-7. 4. Carver К. R., Mink J. W., Microstrip antenna technology // IEEE Trans, on Antennas and Techn. 1981. - Vol. AP-29, No.1. - P.2-24. 5 Комп’ютерна в ерстка Л. Купенко 36072 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
